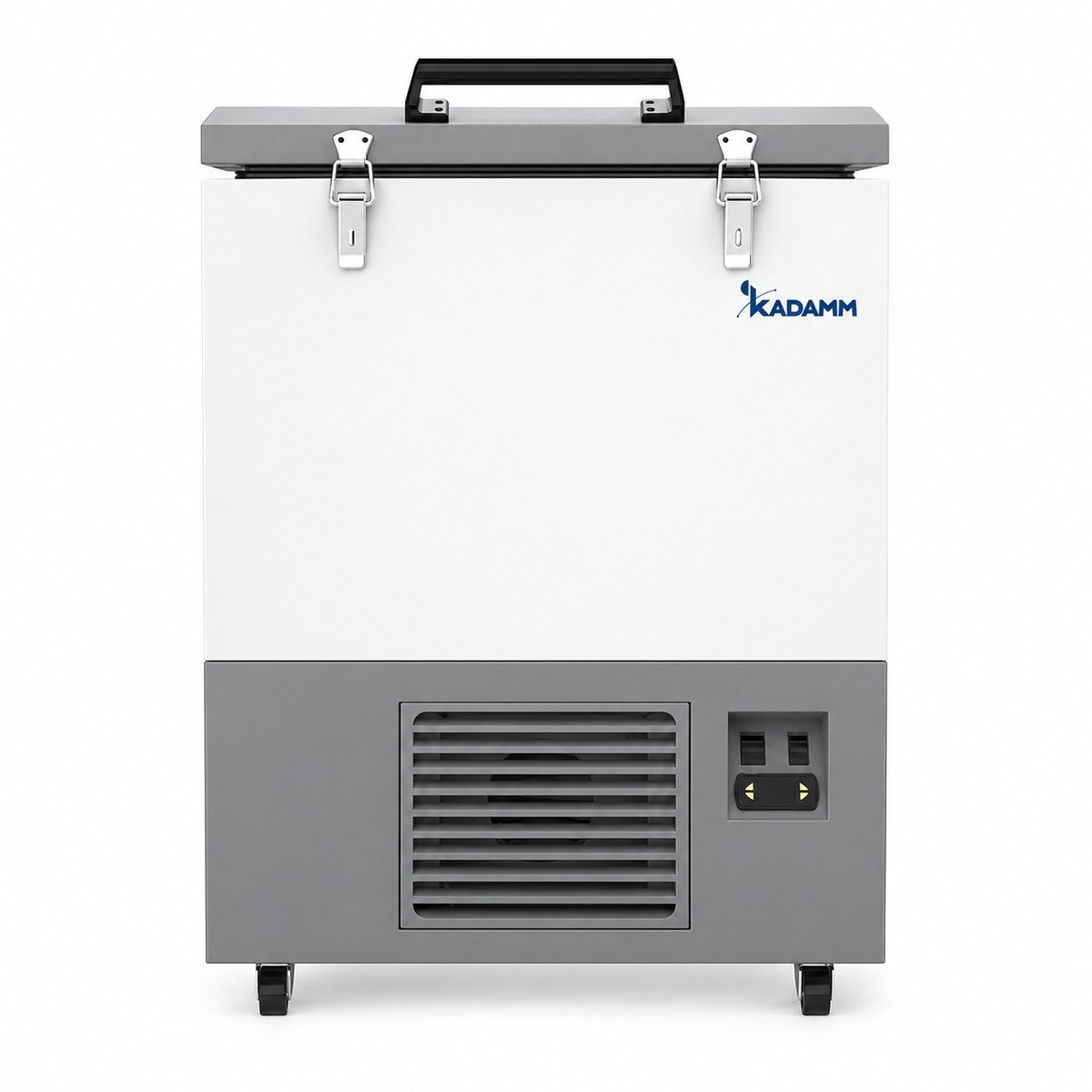

КАДАММ МЗ-Л13 — Морозильник-ларь ультранизкотемпературный −86 °C, 60–128 л
Небольшой ларь для глубокой заморозки проб, культур и реактивов, когда большой вертикальный морозильник избыточен. Камера из нержавеющей стали, крышка сверху и одна холодильная система на смесевом хладагенте — простая конструкция для лаборатории с ограниченной площадью.
Глубокая заморозка до −86 °CКамера из нержавеющей сталиВерхняя загрузка, крышка ларяКолёса для перемещения
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-Л13 — ультранизкотемпературный морозильник в форме ларя для лаборатории, где нужно хранить небольшой объём материала при −86 °C. Серия состоит из двух моделей: МЗ-Л13-60 на 60 л и МЗ-Л13-128 на 128 л. Уставка задаётся в диапазоне −40…−86 °C, так что один и тот же ларь подходит и для длительного хранения в глубокой заморозке, и для режимов помягче.
Ларь загружается сверху. Холодный воздух тяжелее тёплого и при открытой крышке почти не вытекает из камеры, поэтому горизонтальная компоновка лучше держит температуру при коротких обращениях к образцам. После открывания камера возвращается к уставке не дольше чем за 10 минут, а с тёплого состояния выходит на режим не дольше чем за 4 часа.
Холод даёт одна холодильная система с одним компрессором на смесевом хладагенте R600a/R1150/R14. Охлаждение прямое: испаритель — змеевик из медной трубки, встроенный в стенки камеры, конденсатор — медная трубка с алюминиевым оребрением. Вентилятора в камере нет, воздух не гоняется по образцам и не подсушивает открытые пробирки.
Внутренняя камера выполнена из нержавеющей стали SUS304, наружный корпус — из окрашенного стального листа. Между ними — пенополиуретан высокой плотности, вспененный без ХФУ; крышка ларя тоже вспененная (циклопентан). Внутренней крышки нет, полок и ящиков в стандартной комплектации тоже нет — камеру заполняют штативами и криобоксами под задачу.
Режимом управляет микропроцессорный контроллер, температура выводится на светодиодный дисплей с шагом индикации 0,1 °C. Равномерность по объёму камеры — не хуже 5 °C, стабильность во времени — не хуже 6 °C. Для контрольного термометра или зонда регистратора в корпусе предусмотрено измерительное отверстие.
Оттайка ручная: при прямом охлаждении на стенках постепенно нарастает иней, и его удаляют по графику, перегрузив содержимое в другой морозильник или в сухой лёд. Ларь стоит на колёсах, питание — однофазная сеть AC220V, 50 Гц; исполнение на 110/220V, 60 Гц заказывается отдельно.
Для подбора системы мониторинга, стеллажей под криобоксы и состава сигнализации обращайтесь к нашим инженерам: техническая поддержка поможет посчитать загрузку камеры и подготовить место установки.
Ларю нужно свободное пространство вокруг корпуса для отвода тепла от конденсатора и место для открывания крышки. Подключайте его к отдельной розетке однофазной сети и не ставьте вплотную к отопительным приборам. Если важен журнал температуры, заведите зонд внешнего регистратора через измерительное отверстие — состав системы мониторинга уточните у менеджера.
Как устроена серия
Камера с уставкой до −86 °CДиапазон −40…−86 °C: глубокая заморозка для длительного хранения и более тёплые режимы для промежуточного хранения задаются одним контроллером.
Горизонтальная загрузкаКрышка сверху: тяжёлый холодный воздух остаётся в камере при открывании, температура восстанавливается не дольше чем за 10 минут.
Прямое охлаждение без вентилятораЗмеевик испарителя встроен в стенки камеры. Нет движущегося воздуха, нет подсушивания открытых образцов и нет лишнего узла, который может выйти из строя.
Один компрессор на смесевом хладагентеСмесь R600a/R1150/R14 позволяет получить −86 °C на одной холодильной системе: меньше узлов, проще обслуживание, компактный корпус.
Камера из SUS304Нержавеющая сталь внутри легко моется и протирается дезинфицирующими растворами, не боится конденсата при оттайке.
Изоляция без ХФУПенополиуретан высокой плотности в стенках и вспененная крышка удерживают холод и снижают нагрузку на компрессор.
Цифровой контрольМикропроцессорный контроллер и светодиодный дисплей с шагом индикации 0,1 °C, измерительное отверстие для внешнего зонда.
Перемещение на колёсахЛарь можно подкатить к рабочему месту или откатить для уборки и оттайки без грузоподъёмных приспособлений.
Технические характеристики
Параметр
КАДАММ МЗ-Л13-60
КАДАММ МЗ-Л13-128
Объём, л
60
128
Внутренние размеры (Ш×Г×В), мм
430×400×350
540×400×580
Габариты (Ш×Г×В), мм
695×740×985
1140×730×930
Диапазон температур, °C
−40…−86
Шаг индикации температуры, °C
0.1
Равномерность температуры, °C
≤5
Стабильность температуры, °C
≤6
Время восстановления температуры
≤10 мин
Время охлаждения
≤4 ч
Контроллер
микропроцессорный
Дисплей
светодиодный
Охлаждение
прямое
Хладагент
R600a/R1150/R14, 145 г
R600a/R1150/R14, 170 г
Компрессор, шт.
1
Конденсатор
медная трубка с алюминиевым оребрением
Испаритель
встроенный змеевик из медной трубки
Оттайка
ручная
Изоляция
пенополиуретан высокой плотности, без ХФУ
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
окрашенный стальной лист
Дверь
крышка ларя, вспененная (циклопентан), 1 шт.; внутренней крышки нет
Полки, ящики
нет
Стандартная комплектация
измерительное отверстие
Колёса, опоры
есть
Уровень шума, дБ(А)
53
Мощность, Вт
550
528
Электропитание
AC220V, 50 Гц (стандарт); 110/220V, 60 Гц (опция)
Масса нетто/брутто, кг
82/103
98/135
Размеры упаковки (Ш×Г×В), мм
810×830×1180
1220×780×1070
Состав сигнализации, интерфейсы для мониторинга и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-П60
Электропитание 110/220V, 60 Гц
вместо стандартного AC220V, 50 Гц
Для: все модели серии
Измерительное отверстие для внешнего зонда есть в каждой модели. Штативы и криобоксы подбираются под формат пробирок — уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-Л13Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биологические пробы и биоматериалСыворотка, плазма, ткани и выделенная ДНК и РНК в криопробирках при глубокой заморозке для длительного хранения и повторных исследований.
Культуры клеток и штаммыПромежуточное хранение клеточных линий и бактериальных штаммов в криобоксах перед переносом в жидкий азот или для рабочих коллекций.
Ферменты и реактивыФерменты, белки, праймеры и наборы, которые по паспорту требуют глубокой заморозки и плохо переносят перепады температуры.
Небольшая лаборатория или отдельный участокСвой ларь на 60 или 128 л для группы или прибора — без борьбы за место в общем морозильнике и без лишних открываний чужой камеры.
Резерв к основному морозильникуЗапасной объём при оттайке, ремонте или переполнении основного морозильника: материал не приходится держать в сухом льду.
Учебные и научные подразделенияХранение образцов курсовых и исследовательских работ, контрольных материалов и реактивов кафедры.
Чем сильна серия
Малый объём под −86 °C. 60 и 128 л — когда нужна глубокая заморозка, но не нужен шкаф на сотни литров и под него нет места.
Холод не уходит при открывании. Верхняя загрузка и восстановление уставки за время до 10 минут после обращения к образцам.
Простая холодильная часть. Один компрессор, прямое охлаждение без вентилятора камеры, медные теплообменники — меньше узлов для обслуживания.
Когда выбирают КАДАММ МЗ-Л13: Нужна глубокая заморозка до −86 °C для небольшого объёма материала и мало места — берите МЗ-Л13: МЗ-Л13-60 для одной группы, МЗ-Л13-128 для участка побольше. Если объёма 128 л не хватает, смотрите лари −86 °C серий МЗ-Л14 и МЗ-Л15. Когда достаточно −60 °C, подойдут лари МЗ-Л8, МЗ-Л9 и МЗ-Л10. Если удобнее вертикальный шкаф с фронтальной дверью, выбирайте МЗ-В21 (−86 °C) или МЗ-В18 (−60 °C).
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
При открывании крышки сверху холодный воздух почти не покидает камеру, поэтому температура возвращается к уставке быстрее, а испаритель меньше обрастает инеем. Ларь ниже и устойчивее, его удобно поставить у стены или под рабочей зоной.
Минус — доступ к нижним слоям: материал приходится раскладывать по штативам и коробкам с подписями, чтобы не перебирать всю камеру. Если обращений много, вертикальный шкаф МЗ-В21 может оказаться удобнее.
Какой объём выбрать — 60 или 128 л?+
Считайте по криобоксам: внутренние размеры камеры МЗ-Л13-60 — 430×400×350 мм, МЗ-Л13-128 — 540×400×580 мм. Разложите план загрузки с запасом на рост коллекции и на свободный зазор для циркуляции холода у стенок.
Наши инженеры подберут раскладку штативов под ваши коробки, если прислать их размеры и количество.
Можно ли поставить его вместо ММШ-220?+
Если задача — компактное хранение в глубокой заморозке и нужен небольшой объём, МЗ-Л13-128 закрывает её как ларь. Перед заменой сравните внутренние размеры камеры с вашими штативами и проверьте, хватит ли места для открывания крышки.
Почему оттайка ручная и как часто её делать?+
При прямом охлаждении испаритель встроен в стенки камеры, и влага из воздуха, попадающего при открывании, оседает на них инеем. Автоматическая оттайка на −86 °C означала бы нагрев образцов, поэтому иней удаляют вручную.
Периодичность зависит от того, как часто открывают крышку и какая влажность в помещении. Ориентир — слой инея начинает мешать закрыванию крышки или укладке коробок. На время оттайки содержимое переносят в резервный морозильник или в сухой лёд.
Сколько времени ларь выходит на режим?+
С тёплого состояния до рабочей температуры — не дольше 4 часов. Загружать образцы стоит после того, как камера вышла на уставку и температура стабилизировалась. После открывания крышки температура восстанавливается не дольше чем за 10 минут.
Что означают равномерность ≤5 °C и стабильность ≤6 °C?+
Равномерность — наибольшая разница температур между точками камеры в один момент времени, стабильность — размах колебаний в одной точке во времени. Для длительного хранения в глубокой заморозке важно, чтобы самые тёплые точки оставались ниже допустимой для материала температуры: самые чувствительные образцы держите ближе к дну камеры.
Как контролировать температуру и вести журнал?+
Текущая температура видна на светодиодном дисплее с шагом 0,1 °C. Для независимого контроля и записи заведите зонд внешнего регистратора через измерительное отверстие в корпусе.
Состав сигнализации и варианты подключения к системе мониторинга уточняйте у менеджера.
Какое электропитание нужно?+
В стандартном исполнении — однофазная сеть AC220V, 50 Гц; потребляемая мощность 550 Вт у МЗ-Л13-60 и 528 Вт у МЗ-Л13-128. Исполнение на 110/220V, 60 Гц заказывается как опция. Подключайте ларь к отдельной розетке с заземлением; для защиты от перебоев можно предусмотреть резервное питание — мощность подберут наши инженеры.
Что входит в комплект?+
Ларь с измерительным отверстием в корпусе. Полок и ящиков в стандартной комплектации нет: камеру заполняют штативами и криобоксами под ваш формат пробирок, состав можно согласовать при заказе.
Паспорт изделия, руководство по эксплуатации, документы о соответствии
