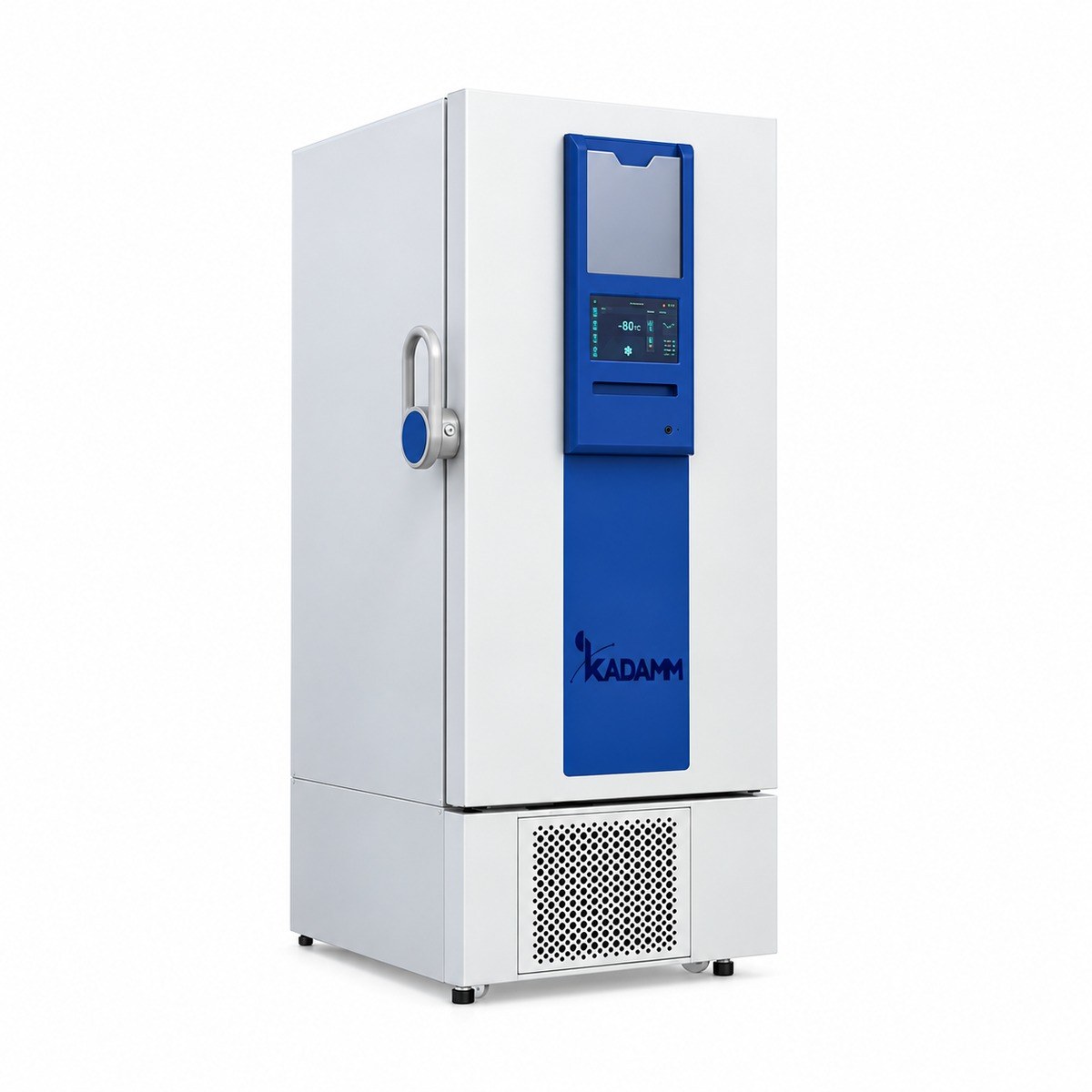

КАДАММ МЗ-Ш1 — Морозильник шоковой заморозки −86 °C, 425–860 л
Вертикальный низкотемпературный морозильник для быстрого замораживания и длительного хранения биологических проб, плазмы и чувствительных к температуре материалов. Принудительный обдув камеры и две независимые холодильные системы ведут температуру в заданном диапазоне.
Принудительная циркуляция воздухаДве компрессорные системыКамера из нержавеющей сталиВакуумная изоляция VIP
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-Ш1 — вертикальные морозильники шоковой заморозки для лабораторий, банков биоматериала, пунктов заготовки плазмы и научных подразделений, где пробу нужно быстро провести через зону кристаллизации и затем хранить при глубоком холоде. В серии три модели на 425, 585 и 860 л; рабочий диапазон у всех — от −40 до −86 °C.
Холод в камере распределяет вентилятор: воздух проходит через охлаждающие поверхности и обтекает загрузку, поэтому тепло отводится от упаковок быстрее, чем при естественной конвекции. Для шоковой заморозки это основное: чем короче время прохождения опасного интервала, тем лучше сохраняются клетки, белки и активные компоненты в образце.
Холодильную часть ведут два компрессора. Двухкомпрессорная схема даёт запас по производительности при загрузке тёплых упаковок и распределяет нагрузку на оборудование, а за температурой в камере следят платиновые датчики температуры и электронный контроллер с цифровым дисплеем. Уставку задают в пределах рабочего диапазона, текущее значение видно на панели.
Теплоизоляция выполнена из вакуумной изоляционной панели VIP в сочетании с жёстким утеплителем. Такая комбинация при тонкой стенке хорошо удерживает холод, что снижает нагрузку на компрессоры и суточное потребление: 7.85, 8.05 и 9.45 кВт·ч в сутки для моделей на 425, 585 и 860 л соответственно.
Камера изготовлена из нержавеющей стали SUS304: поверхность стойкая к коррозии, её легко мыть и обрабатывать дезинфицирующими растворами. Внутри установлены три полки или ящика, на которых раскладывают контейнеры, пакеты и штативы с пробами. Корпус выполнен из сплава цинк-железо с напылённым покрытием.
Защита от ошибок включает задержку запуска после подачи питания: при кратковременных скачках сети компрессоры не стартуют мгновенно, а ждут установленное время. В холодильных контурах применяются экологичные хладагенты, масса заправки указана в таблице характеристик для каждой модели. Уровень шума 45 дБ(А) позволяет ставить морозильник в рабочем помещении.
Перед вводом в эксплуатацию подготовьте место: морозильнику нужен свободный доступ воздуха вокруг корпуса, ровное прочное основание и розетка с заземлением на отдельной линии. Требования к зазорам и порядок первого пуска уточните у менеджера или в инструкции.
Как устроена серия
Принудительная циркуляция воздухаВентилятор прогоняет воздух по всей камере, ускоряя отвод тепла от загруженных упаковок и выравнивая температуру между полками.
Две компрессорные системыХолод вырабатывают два компрессора: больше мощности при загрузке тёплых образцов и меньше нагрузки на каждый в режиме хранения.
Платиновые датчикиПлатиновые датчики дают стабильные показания в области низких температур и позволяют точно держать уставку.
Вакуумная изоляция VIPПанель с вакуумным слоем и жёсткий утеплитель удерживают холод при небольшой толщине стенки, снижая потребление энергии.
Камера из SUS304Нержавеющая сталь не боится влаги и дезинфицирующих средств, внутренние поверхности просто протирать.
Электронный контроллер и дисплейЦифровой дисплей показывает температуру в камере, уставка задаётся с панели в диапазоне от −40 до −86 °C.
Задержка включения питанияПосле подачи напряжения компрессоры стартуют не сразу, что защищает холодильную систему от сбоев сети.
Технические характеристики
Параметр
КАДАММ МЗ-Ш1-425
КАДАММ МЗ-Ш1-585
КАДАММ МЗ-Ш1-860
Объём, л
425
585
860
Диапазон температур, °C
−40…−86
Датчик температуры
PT1000
Контроллер
электронный
Дисплей
цифровой
Охлаждение камеры
принудительная циркуляция воздуха
Компрессор
2 шт.
Полки, ящики
3 шт.
Масса хладагента, г
178
196
320
Мощность, Вт
650
700
Энергопотребление, кВт·ч/сут
7.85
8.05
9.45
Уровень шума, дБ(А)
45
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
сплав цинк-железо с напылённым покрытием
Электропитание
220/110 В, 50/60 Гц
Габариты (Ш×Г×В), мм
750×988×2187
900×988×2190
1172×988×1987
Габариты в упаковке, мм
840×1120×2280
990×1110×2380
1254×1110×2400
Масса нетто/брутто, кг
365/405
410/455
480/536
Внутренние размеры камеры, тип двери и состав сигнализации уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-Ш1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Заготовка и хранение плазмыБыстрое замораживание порций с последующим хранением при глубоком холоде в банках биоматериала и лабораториях.
Биоматериал и культуры клетокПробы тканей, клеточные линии, аликвоты сывороток и экстрактов, которые нельзя оставлять при более высоких температурах.
Реактивы и ферментыФерменты, антитела, нуклеиновые кислоты и наборы с требованием глубокой заморозки по паспорту.
Научные подразделенияДолгосрочные коллекции образцов и архивные пробы исследовательских групп, которым нужна быстрая фиксация состояния.
Контроль качестваКонтрольные и стандартные образцы, которые нужно сохранять неизменными для повторных испытаний.
Учебные лабораторииОбщий морозильник кафедры или центра коллективного пользования с большим объёмом и несколькими полками.
Чем сильна серия
Быстрый отвод тепла. Принудительная циркуляция воздуха и две компрессорные системы сокращают время замораживания загруженных упаковок.
Точное ведение режима. Платиновые датчики, электронный контроллер и цифровой дисплей держат температуру в диапазоне от −40 до −86 °C.
Низкие потери холода. Вакуумная панель VIP и жёсткий утеплитель снижают потребление: от 7.85 до 9.45 кВт·ч в сутки.
Чистая камера. Нержавеющая сталь SUS304 легко моется, а три полки или ящика упорядочивают раскладку.
Три объёма. Модели на 425, 585 и 860 л подбираются под масштаб коллекции без смены типа оборудования.
Тихая работа. Уровень шума 45 дБ(А) допускает установку в рабочем помещении лаборатории.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник шоковой заморозки −86 °C
Когда выбирают КАДАММ МЗ-Ш1: Нужен вертикальный морозильник именно для быстрой заморозки и хранения при −40…−86 °C с принудительным обдувом камеры. Если требуется только хранение при −86 °C без шоковой заморозки, смотрите вертикальные серии МЗ-В24, МЗ-В25 и МЗ-В26. Для менее глубокого холода −60 °C подойдёт серия МЗ-В20, для формата ларя — МЗ-Л14 при −86 °C или МЗ-Л10 и МЗ-Л11 при −60 °C.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Это быстрое охлаждение образца через интервал температур, в котором растут крупные кристаллы льда. Чем быстрее проходит заморозка, тем меньше повреждений получают клетки, белки и другие активные компоненты пробы.
В МЗ-Ш1 это обеспечивают принудительная циркуляция воздуха и две холодильные системы.
В каком диапазоне температур работает морозильник?+
У всех моделей серии рабочий диапазон от −40 до −86 °C. Нужную уставку задают с панели контроллера, текущее значение видно на цифровом дисплее.
Зачем нужны два компрессора?+
Два компрессора дают запас производительности при загрузке тёплых упаковок и распределяют нагрузку: в режиме хранения каждый работает меньше, чем единственный компрессор.
Как выбрать объём?+
Ориентируйтесь на суммарный объём упаковок плюс запас на циркуляцию воздуха между ними: плотная укладка ухудшает обдув и замедляет заморозку. Модели на 425, 585 и 860 л различаются шириной и массой хладагента, а три полки или ящика есть у всех.
Если расчёт объёма вызывает сомнения, пришлите менеджеру перечень тары и режим работы: наши инженеры подберут модель.
Можно ли поставить его вместо ХФ-400 или ММШ-220?+
Это другой тип оборудования: МЗ-Ш1 — вертикальный морозильник до −86 °C с принудительным обдувом. Прямой заменой обычной морозильной камере он не является, но подходит, если нужен более глубокий холод и шоковая заморозка.
Проверьте габариты проёма и подъезд: данные по размерам и упаковке — в таблице выше.
Сколько энергии потребляет морозильник?+
По таблице: 7.85 кВт·ч в сутки для модели на 425 л, 8.05 кВт·ч для 585 л и 9.45 кВт·ч для 860 л. Потребляемая мощность — 650, 650 и 700 Вт соответственно.
Нужно ли размораживать камеру вручную?+
Состав системы оттайки в таблице характеристик не указан, уточните его у менеджера. Для регулярного ухода достаточно мыть нержавеющую камеру по графику уборки.
Что делать после отключения электричества?+
Компрессоры стартуют с задержкой после подачи питания, что защищает холодильную систему от сбоев сети. Не открывайте дверь без необходимости, чтобы сохранить холод, и проверьте температуру на дисплее.
Состав сигнализации и резервного питания уточняйте у менеджера: в таблице характеристик они не указаны.
На какое напряжение рассчитан морозильник?+
Электропитание указано как 220/110 В при частоте 50/60 Гц. При заказе сообщите, в какой сети будет работать прибор: менеджер подтвердит исполнение.
