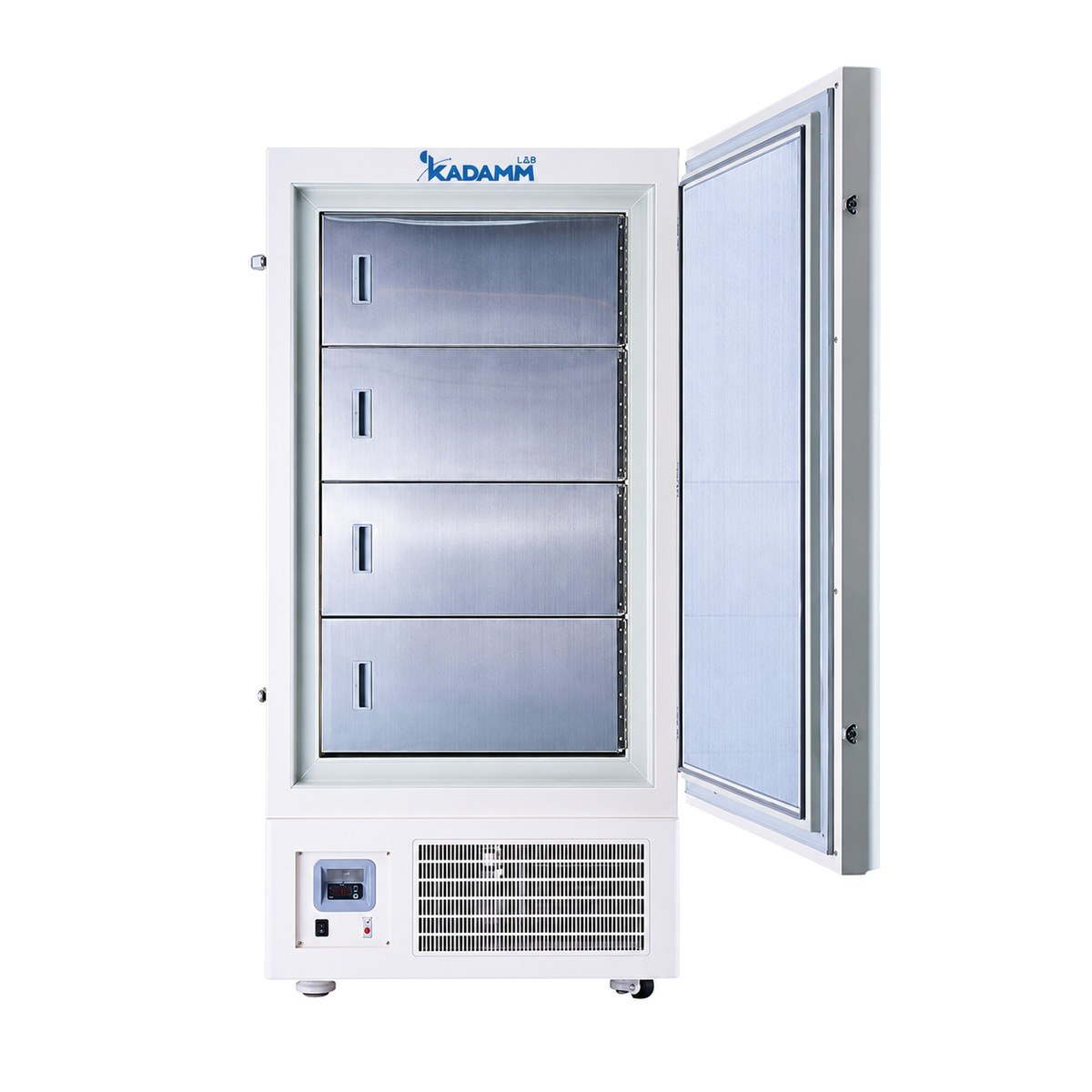

КАДАММ МЗ-В20 — Морозильник ультранизкотемпературный вертикальный −60 °C, 608–938 л
Шкафной морозильник большого объёма для длительного хранения образцов, реактивов и материалов при глубоком холоде. Камеру охлаждают два независимых контура, а внутренние двери из нержавеющей стали разбивают объём на отсеки и берегут холод при открывании.
Две независимые холодильные системыВнутренние двери из нержавеющей сталиПриродные хладагентыКамера из SUS304
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
608–938 л
Объём камеры
−25…−60 °C
Диапазон регулирования
2 контура
Независимые холодильные системы
4 двери
Внутренние двери камеры
0,1 °C
Шаг индикации температуры
900–1100 Вт
Потребляемая мощность
Модели и артикулы
КАДАММ МЗ-В20-608
608 л, камера 750×715×1200 мм; габариты 990×1030×1860 мм; R290/R170 220 г; 900 Вт; масса 245 кг
КАДАММ МЗ-В20-708
708 л, камера 890×715×1200 мм; габариты 1130×1030×1860 мм; R290/R170 240 г; 1050 Вт; масса 285 кг
КАДАММ МЗ-В20-808
808 л, камера 850×725×1335 мм; габариты 1090×1010×2000 мм; R290/R170 260 г; 1100 Вт; масса 300 кг
КАДАММ МЗ-В20-938
938 л, камера 1040×715×1320 мм; габариты 1280×1030×1980 мм; R290/R170 270 г; 1100 Вт; масса 320 кг
Что это за серия
КАДАММ МЗ-В20 — вертикальный морозильный шкаф для хранения при температуре до −60 °C в объёмах, которые обычно размещают в нескольких небольших камерах. Серия включает четыре модели: 608, 708, 808 и 938 л. Уставка задаётся в диапазоне −25…−60 °C, так что один и тот же шкаф подходит и для умеренной заморозки, и для глубокого холода, при котором замедляются ферментативные и окислительные процессы.
Главное конструктивное решение серии — две независимые холодильные системы, каждая со своим компрессором. Контуры работают на одну камеру, но не зависят друг от друга: если один из них остановится, второй продолжит отводить тепло. Для склада, где в морозильнике лежат месяцы и годы работы, это прямой способ снизить риск потерять всё содержимое из-за одной неисправности.
Охлаждение прямое: медная трубка испарителя обёрнута вокруг камеры, и холод идёт через стенки, без вентилятора внутри объёма. Конденсатор — медная трубка с алюминиевым оребрением. Хладагенты — природные углеводороды R290 и R170, заправка от 220 до 270 г в зависимости от модели. Оттайка ручная: иней с внутренних поверхностей удаляют при плановой разгрузке камеры.
Камера выполнена из нержавеющей стали SUS304 и закрыта двумя рубежами. Снаружи — одна дверь из окрашенного стального листа, внутри — четыре отдельные двери из нержавеющей стали. Открыв наружную дверь, оператор отворяет только тот отсек, который нужен, а в остальных трёх тёплый воздух помещения почти не попадает. Отсеки разделены полками, в комплекте их три.
Корпус из окрашенной стали утеплён пенополиуретаном, вспененным на циклопентане, — толстый слой изоляции держит разницу температур между помещением и камерой. Режимом управляет микропроцессорный контроллер, температура выводится на светодиодный дисплей с шагом 0,1 °C. В камеру ведёт измерительное отверстие для зонда внешнего регистратора.
Шкаф стоит на колёсах, поэтому его можно подкатить к месту установки и отодвинуть для обслуживания. Питание — однофазная сеть 220 В, 50 Гц; исполнение под 110/220 В, 60 Гц поставляется по заказу. Потребляемая мощность — от 900 Вт у младшей модели до 1100 Вт у двух старших.
Перед заказом проверьте путь доставки: модели весят 245–320 кг нетто, высота шкафа 1860–2000 мм, а упаковка ещё больше. Под морозильник нужна отдельная розетка с заземлением и свободное место вокруг корпуса для отвода тепла от конденсаторов. Наличие сигнализации и выходов для системы мониторинга уточните у менеджера.
Как устроена серия
Два независимых холодильных контураДва компрессора и две отдельные системы на одну камеру. Отказ одного контура не останавливает охлаждение, у персонала есть время на ремонт без экстренной перегрузки образцов.
Прямое охлаждение через стенкиИспаритель из медной трубки охватывает камеру снаружи, внутри нет вентилятора, который гоняет воздух и подсушивает открытые упаковки.
Четыре внутренние двериНаружная стальная дверь плюс четыре внутренние из SUS304: при доступе к одному отсеку остальные остаются закрытыми и не набирают тепло.
Камера из нержавеющей сталиСтенки из SUS304 не корродируют от конденсата и моющих средств, их удобно протирать после ручной оттайки.
Природные хладагентыПара R290 и R170 — углеводороды без хлора, заправка всего 220–270 г на модель.
Изоляция на циклопентанеПенополиуретан, вспененный циклопентаном, заполняет стенки корпуса и дверей и уменьшает приток тепла в камеру.
Контроллер с цифровой индикациейМикропроцессорное управление и светодиодный дисплей с разрешением 0,1 °C: уставка и текущая температура видны без открывания.
Колёса и измерительное отверстиеШкаф перемещается на колёсах, а через измерительное отверстие в камеру заводят зонд независимого регистратора.
Состав сигнализации, интерфейсы для системы мониторинга и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-П60
Электропитание 110/220 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
Измерительное отверстие, колёса и три полки входят в стандартную комплектацию каждой модели.
▤
Спецификация КАДАММ МЗ-В20Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Научные институтыДолговременный банк образцов подразделения: экстракты, выделенные белки и нуклеиновые кислоты, препараты, которые нельзя повторно получить.
БиотехнологииШтаммы, культуры клеток в криопробирках во вторичной таре, ферменты и промежуточные продукты процесса.
Химическая промышленностьНестабильные реагенты, инициаторы и мономеры, которым по паспорту нужен глубокий холод.
Специальные материалы и электроникаХранение клеев, препрегов и паяльных паст с ограниченной жизнеспособностью, низкотемпературные выдержки компонентов.
Учебные лабораторииОбщий морозильник кафедры: каждая группа получает свой отсек за отдельной внутренней дверью.
Морской промысел и пищевые исследованияПробы рыбы и морепродуктов, эталонные образцы сырья при температуре до −60 °C.
Чем сильна серия
Запас на случай отказа. Две независимые холодильные системы: выход из строя одного компрессора не означает разморозку камеры.
Большой объём в одном шкафу. От 608 до 938 л — один шкаф вместо нескольких малых камер, меньше розеток и меньше точек контроля.
Холод не уходит при доступе. Четыре внутренние двери из нержавеющей стали ограничивают теплоприток при открывании наружной двери.
Простая конструкция охлаждения. Прямое охлаждение без вентилятора в камере и ручная оттайка — меньше узлов, которые могут отказать.
Гибкая уставка. Диапазон −25…−60 °C позволяет держать в одном шкафу то, что хранится при умеренной и при глубокой заморозке, меняя уставку под задачу.
Чистая камера. Нержавеющая сталь SUS304 внутри и природные хладагенты в контурах.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −60 °C
Когда выбирают КАДАММ МЗ-В20: Нужен вертикальный морозильник −60 °C на 608 л и больше, где важна независимость двух холодильных контуров. Для объёмов до 408 л берите серию МЗ-В18, для совсем малых запасов — МЗ-В19. Если удобнее загружать сверху и нужен ларь — МЗ-Л10. Когда требуется холод до −86 °C, смотрите МЗ-В24, МЗ-В25 и МЗ-В26, а для быстрой заморозки больших партий — МЗ-Ш1.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Морозильник большого объёма редко разгружают целиком, и его содержимое часто стоит дороже самого шкафа. В МЗ-В20 камеру охлаждают два независимых контура, каждый со своим компрессором. Если один остановится, второй продолжит работу, и у инженера будет время на диагностику без срочного переноса образцов в другой морозильник.
Удержит ли один контур полную уставку при полной загрузке и в жарком помещении, зависит от условий — этот режим уточняйте у менеджера под вашу задачу.
Какой объём выбрать — 608 или 938 л?+
Считайте не литры, а стеллажи и коробки: внутренние размеры каждой модели приведены в таблице. При одинаковой высоте камеры 1200 мм модель на 708 л шире модели на 608 л, а 808 и 938 л выше и вмещают больше по вертикали.
Закладывайте запас под рост коллекции: переносить архив из заполненного шкафа в новый сложнее, чем сразу взять больший объём. Наши инженеры подберут модель по списку стеллажей и коробок.
Чем −60 °C отличается от −86 °C?+
Глубина холода −60 °C достаточна для многих реактивов, ферментов, проб и материалов. Для части биологических образцов и длительного архивного хранения требуют −86 °C — тогда выбирайте серии МЗ-В24, МЗ-В25 или МЗ-В26. Перед выбором сверьтесь с паспортом на хранимый материал.
Зачем внутренние двери?+
Наружная дверь открывает весь проём камеры, а четыре внутренние двери из нержавеющей стали оставляют открытым только нужный отсек. Холодный воздух из остальных отсеков не вытекает, на их стенках не оседает влага из помещения, и после закрывания температура восстанавливается быстрее.
Как часто нужно размораживать?+
Оттайка ручная. Частота зависит от того, как часто открывают двери и насколько влажно в помещении: когда слой инея на стенках и дверях становится заметным, образцы переносят в резервный морозильник, камеру отключают, удаляют иней и протирают. Внутренние двери уменьшают обмерзание, поэтому оттаивать приходится реже, чем шкаф без них.
Что подготовить к установке?+
Проверьте проёмы и лифт по габаритам в упаковке, перекрытие — по массе брутто до 405 кг. Нужна отдельная линия 220 В, 50 Гц с заземлением, без удлинителей. Вокруг шкафа оставьте свободное пространство для отвода тепла и не ставьте его рядом с отопительными приборами.
После доставки шкафу дают постоять перед первым включением, затем выводят пустую камеру на уставку и только потом загружают.
Есть ли сигнализация и подключение к мониторингу?+
Состав сигнализации и выходы для системы мониторинга уточняйте у менеджера. В любом исполнении есть измерительное отверстие: через него в камеру заводят зонд независимого регистратора температуры, не нарушая уплотнение двери.
Какие хладагенты используются?+
Природные углеводороды R290 и R170. Заправка небольшая — от 220 до 270 г в зависимости от модели. Обслуживание контуров с такими хладагентами выполняют инженеры, допущенные к работе с горючими хладагентами; техническая поддержка поможет с регламентом.
