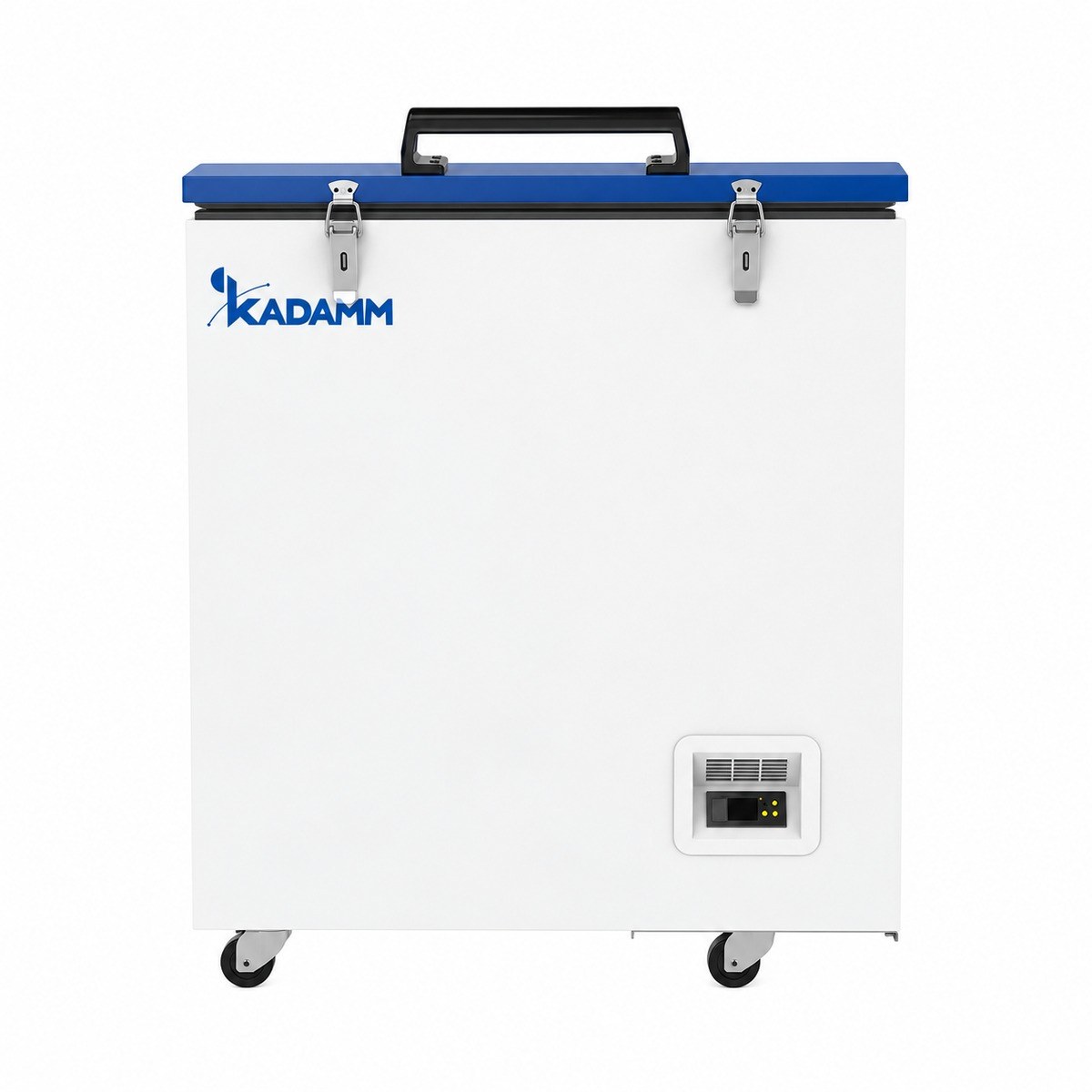

КАДАММ МЗ-Л12 — Морозильник-ларь ультранизкотемпературный −60 °C, 110–308 л
Горизонтальный морозильник с верхней крышкой для длительного хранения проб, реактивов и биоматериала в глубокой заморозке. Простая конструкция с одним компрессором и прямым охлаждением, нержавеющая камера и цифровая уставка с панели.
Прямое охлаждениеКамера из нержавеющей сталиМикропроцессорный контроллерКолёса для перемещения
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-Л12 — ультранизкотемпературный морозильник в исполнении ларя: камера открывается сверху откидной крышкой, температура задаётся в пределах −10…−60 °C. Серия рассчитана на лаборатории, научные и учебные подразделения, склады реактивов — везде, где пробы и материалы нужно годами держать в глубокой заморозке при постоянной уставке. В линейке три модели: на 110, 210 и 308 л.
Горизонтальная компоновка выбрана не случайно. Холодный воздух тяжелее тёплого и при открытой крышке остаётся внутри камеры, а не «выливается» на пол, как из вертикального шкафа при открытой двери. Поэтому ларь меньше теряет холод при загрузке и выемке, быстрее возвращается к уставке и спокойнее переносит частые обращения к содержимому.
Охлаждение прямое: змеевик испарителя из медной трубки встроен в стенки камеры и отбирает тепло непосредственно через металл. Вентилятора внутри нет, поэтому продукция не обдувается и не подсыхает, а в камере нет движущихся частей, которые надо обслуживать. Тепло отводит микроканальный конденсатор, холодильный контур работает на одном компрессоре международного бренда и на смеси углеводородных хладагентов.
Корпус — окрашенный стальной лист, камера — нержавеющая сталь SUS304: она не ржавеет от конденсата и легко отмывается после разморозки. Между ними — слой пенополиуретана, вспененного на циклопентане; той же пеной заполнена крышка. Внутренней двери нет, полки и корзины в стандарт не входят — пространство камеры организуют под свои штативы, коробки для криопробирок или контейнеры.
Режим ведёт микропроцессорный контроллер со светодиодным дисплеем. Уставку меняют кнопками на панели управления, температура в камере показывается с шагом 0.1 °C. Равномерность и стабильность температуры по камере — не хуже 4 °C.
Оттайка ручная: иней с испарителя снимают при плановом размораживании, освободив камеру. Для контроля температуры независимым прибором в корпусе есть измерительное отверстие — через него заводят зонд внешнего регистратора, не нарушая теплоизоляцию.
Ларь стоит на колёсах, его можно откатить для уборки или переставить в другое помещение. Питание — однофазная сеть AC 220V, 50 Гц; для сетей 220V, 60 Гц и 110V, 60 Гц предусмотрено подключение через внешний трансформатор.
Перед установкой оставьте свободное пространство вокруг ларя для отвода тепла от конденсатора и место над ним для полного открывания крышки. Подключайте морозильник к отдельной розетке с заземлением, без удлинителей. Требования к помещению и к резервированию питания уточните у менеджера — наши инженеры подберут решение под ваш объект.
Как устроена серия
Горизонтальная камераКрышка открывается сверху, холодный воздух остаётся в камере. Потери холода при загрузке меньше, чем у вертикального шкафа той же вместимости.
Прямое охлаждениеМедный змеевик испарителя встроен в стенки камеры. Нет вентилятора и обдува: продукция не подсыхает, внутри нечему ломаться.
Микроканальный конденсаторКомпактный теплообменник с развитой поверхностью отводит тепло от холодильного контура на одном компрессоре.
Камера из SUS304Нержавеющая сталь не корродирует от конденсата и выдерживает регулярную мойку и дезинфекцию после разморозки.
Изоляция на циклопентанеПенополиуретан, вспененный на циклопентане, заполняет стенки корпуса и крышку и удерживает глубокий холод.
Цифровое управлениеМикропроцессорный контроллер, светодиодный дисплей, уставка кнопками на панели, индикация с шагом 0.1 °C.
Отверстие для внешнего датчикаИзмерительное отверстие в стандартной комплектации — для зонда регистратора или системы мониторинга.
КолёсаЛарь откатывают для уборки и обслуживания без помощи грузчиков и подъёмных средств.
Технические характеристики
Параметр
КАДАММ МЗ-Л12-110
КАДАММ МЗ-Л12-210
КАДАММ МЗ-Л12-308
Объём, л
110
210
308
Внутренние размеры (Ш×Г×В), мм
520×460×600
760×540×600
1038×540×600
Габариты (Ш×Г×В), мм
705×705×885
945×785×885
1225×790×885
Размеры упаковки (Ш×Г×В), мм
805×800×1015
1045×880×1015
1325×885×1015
Диапазон температур, °C
−10…−60
Точность поддержания (индикации) температуры, °C
0.1
Равномерность температуры, °C
≤4
Стабильность температуры, °C
≤4
Контроллер
микропроцессорный
Дисплей
светодиодный
Охлаждение
прямое
Оттайка
ручная
Хладагент
R600a/R170, 95 г
R600a/R170, 165 г
R600a/R1150, 200 г
Компрессор, шт.
1, международного бренда
Конденсатор и испаритель
микроканальный конденсатор; встроенный змеевик испарителя из медной трубки
Теплоизоляция
пенополиуретан на циклопентане
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
окрашенный стальной лист
Дверь
наружная вспененная крышка (циклопентан) ×1, без внутренней двери
Полки, ящики
нет
Стандартная комплектация
измерительное отверстие ×1
Колёса, опоры
есть
Мощность, Вт
280
335
420
Электропитание
AC 220V, 50 Гц (стандарт); 220V, 60 Гц или 110V, 60 Гц — опция, через внешний трансформатор
Масса нетто, кг
58
68
76
Масса брутто, кг
73
88
101
Сигнализацию, резервное питание контроллера и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-60Гц
Питание 220V, 60 Гц или 110V, 60 Гц
через внешний трансформатор
Для: все модели серии
Измерительное отверстие для внешнего датчика и колёса есть в каждой модели. Другие исполнения уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-Л12Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Банк проб и биоматериалаДлительное хранение образцов тканей, сывороток, выделенной ДНК и РНК в коробках для криопробирок при постоянной уставке.
Реактивы и ферментыФерменты, наборы, стандартные образцы и реагенты, которые по паспорту хранят при глубокой заморозке.
Культуры и штаммыПромежуточное и длительное хранение культур микроорганизмов и клеточного материала в лабораториях микробиологии и биотехнологии.
Научные и учебные подразделенияОбщий морозильник кафедры или группы: горизонтальная камера вмещает штативы разной высоты и крупные контейнеры.
Контроль качестваАрбитражные и архивные образцы продукции, которые нужно сохранить неизменными до окончания срока годности или споров.
Склад реактивовЗапас термолабильных материалов на складе или в лаборатории, где важна вместимость при небольшой занимаемой высоте.
Чем сильна серия
Меньше потерь холода. Верхняя крышка: при открывании холодный воздух остаётся в камере, уставка восстанавливается быстрее.
Простая и надёжная схема. Один компрессор, прямое охлаждение без вентиляторов в камере, ручная оттайка — минимум узлов, требующих обслуживания.
Гигиеничная камера. Нержавеющая сталь SUS304 легко моется и не боится конденсата при размораживании.
Три объёма под задачу. От компактного МЗ-Л12-110 на 110 л до МЗ-Л12-308 на 308 л при одинаковой высоте корпуса.
Удобно встраивать в помещение. Ларь невысокий, ставится под окно или вдоль стены, перемещается на колёсах.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник-ларь ультранизкотемпературный −60 °C
Когда выбирают КАДАММ МЗ-Л12: Нужен простой ларь для хранения до −60 °C на 110–308 л с прямым охлаждением и камерой из нержавеющей стали. Если требуется больший объём — сравните с сериями МЗ-Л10 и МЗ-Л11; для небольших запасов есть МЗ-Л8 и МЗ-Л9. Для хранения при более низкой температуре смотрите лари МЗ-Л14 и МЗ-Л15, а если место ограничено по площади пола — вертикальный морозильник МЗ-В18.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
При открытой крышке холодный воздух остаётся в камере, поэтому ларь теряет меньше холода и быстрее возвращается к уставке. Камера без полок вмещает крупные контейнеры и штативы разной высоты.
Вертикальный морозильник выигрывает по площади пола и удобству доступа к отдельным полкам. Если содержимое достают часто и по одной коробке, сравните с вертикальной серией МЗ-В18.
Какой объём выбрать?+
Посчитайте, сколько коробок для криопробирок или контейнеров нужно разместить, и сравните с внутренними размерами камеры в таблице: 520×460×600 мм у МЗ-Л12-110, 760×540×600 мм у МЗ-Л12-210 и 1038×540×600 мм у МЗ-Л12-308. Оставьте запас: плотно забитая камера хуже держит равномерность, а нужное приходится искать дольше.
Почему оттайка ручная и как часто размораживать?+
При прямом охлаждении иней нарастает на стенках камеры, где проходит змеевик испарителя. Автоматическая оттайка подогревом при глубоком холоде неуместна — она нагревала бы хранимые образцы. Поэтому ларь размораживают вручную, когда слой инея начинает мешать.
Перед разморозкой продукцию переносят в резервный морозильник или контейнеры с сухим льдом. Частота зависит от того, как часто открывают крышку и какая влажность в помещении.
Можно ли подключить внешний регистратор температуры?+
Да. В стандартной комплектации есть измерительное отверстие: через него в камеру заводят зонд регистратора или датчик системы мониторинга, не просверливая корпус. Подбор регистратора уточните у менеджера.
Есть ли сигнализация и резервное питание?+
Состав сигнализации и наличие резервной батареи для этой серии уточняйте у менеджера. Для ценных образцов советуем в любом случае дублировать контроль внешним регистратором с оповещением и предусмотреть резервное питание помещения.
Какое питание нужно?+
Стандартно — однофазная сеть AC 220V, 50 Гц. Для сетей 220V, 60 Гц и 110V, 60 Гц морозильник подключают через внешний трансформатор, это исполнение заказывается как опция. Потребляемая мощность — от 280 Вт у МЗ-Л12-110 до 420 Вт у МЗ-Л12-308.
Какие хладагенты используются?+
Смеси углеводородов: R600a/R170 у МЗ-Л12-110 и МЗ-Л12-210, R600a/R1150 у МЗ-Л12-308. Заправка небольшая — от 95 г до 200 г, при монтаже и обслуживании соблюдаются правила работы с горючими хладагентами.
Как перевезти и установить ларь?+
Ларь стоит на колёсах, его можно откатить по ровному полу. Масса нетто — от 58 до 76 кг, в упаковке — от 73 до 101 кг. После транспортировки дайте морозильнику отстояться перед включением, чтобы масло стекло в компрессор; время отстоя и требования к помещению подскажет техническая поддержка.
Можно ли организовать камеру полками или корзинами?+
Полок и корзин в стандартной комплектации нет — камера открыта целиком. Обычно в неё ставят собственные штативы и коробки. Возможность заказать разделители уточните у менеджера.
