Как работает магнитная связь
Под рабочей поверхностью мешалки вращается приводной магнит, и якорь в сосуде следует за его полем. Связь эта не жёсткая: у неё есть предел передаваемого момента, и при превышении якорь теряет синхронизм — начинает беспорядочно биться о дно, стучать и останавливаться. Это не поломка прибора, а исчерпание магнитного сцепления.
| Причина срыва | Что происходит | Что делать |
|---|---|---|
| Высокая вязкость среды | момент сопротивления превышает магнитный | снизить обороты или взять верхний привод |
| Слишком высокие обороты | сопротивление растёт с квадратом скорости | снизить обороты |
| Большой зазор | поле резко слабеет с расстоянием | убрать подставку, проверить толщину дна |
| Мелкий якорь | мало магнитного материала | взять крупнее в пределах, допустимых прибором |
Порядок устранения именно такой: сначала обороты, потом зазор, и только потом якорь крупнее. Работать с постоянно стучащим якорем нельзя — он быстро стирает покрытие о дно сосуда.
Подбор длины по сосуду
Главный критерий — не объём жидкости, а внутренний диаметр дна. Рабочий ориентир: длина якоря составляет от половины до двух третей этого диаметра. Короткий якорь в широком стакане крутится в центре, а у стенок стоит застойная зона: раствор там перемешивается медленно, осадок не поднимается, растворение идёт дольше. Слишком длинный упирается в стенки при малейшем биении, стирает покрытие и в круглодонной колбе может вовсе не встать в горизонт.
| Посуда | Типоразмер якоря | Комментарий |
|---|---|---|
| Пробирки, бюксы | 10×6 мм | самый короткий в ряду |
| Малые стаканы | 15×8 мм | — |
| Стаканы 100–250 мл | 20×8 и 25×8 мм | рабочий размер аналитической посуды |
| Сосуды 400–600 мл | 30×6 и 40×8 мм | вариант Ø6 мм — под узкое дно |
| Литровые сосуды | 50×8 мм | нужен прибор с пределом 50 или 80 мм |
| Крупная посуда от 2 л | 65×8 и 80×13 мм | только приборы с пределом 80 мм |
Ограничение прибора: 80, 50 или 40 мм
Второй критерий подбора — что допускает сама мешалка. Приборы делятся на три группы по максимальной длине якоря, и это ограничение физическое: приводной магнит имеет свой размер и свою силу, поэтому якорь длиннее расчётного он просто не захватит — тот будет крутиться рывками или стоять на месте.
Перед заказом посмотрите эту строку в паспорте вашей мешалки. Ориентир общий: на компактных приборах для титрования и малых магнитных мешалках предел меньше, на крупных плитах и мешалках с подогревом — больше. При сомнении пришлите модель менеджеру: сверим по паспорту серии, чтобы не пришлось менять набор после покупки.
Формы якорей
Помимо длины и диаметра якоря различаются формой, и она влияет на характер потока. Цилиндрический — универсальный, подходит для плоского дна. Якорь с центральным кольцом-опорой меньше касается дна и тише работает. Овальный и яйцевидный удобнее в круглодонной колбе: он ложится по форме дна и не встаёт враспор. Крестообразный и треугольный лучше поднимают осевший порошок, потому что создают дополнительное возмущение у дна.
В наборе КАДАММ МШ-Я источник приводит только длину и диаметр (от 10×6 до 80×13 мм), форму отдельной строкой не называет. Если форма принципиальна для вашей посуды — уточняйте у менеджера при заказе.
Температурный предел: 150 °C у якоря, а не у плиты
Здесь ошибаются чаще всего. Паспортное ограничение 150 °C относится к якорю с покрытием PTFE, тогда как рабочая поверхность магнитной мешалки с подогревом или лабораторной плиты нагревается до 380 и даже 550 °C. Противоречия здесь нет: якорь находится не на плите, а в среде, и его температура равна температуре жидкости.
Правило простое: температура среды, в которой работает якорь, не должна превышать 150 °C. На водных растворах это недостижимо в принципе, на маслах и высококипящих растворителях — вполне. Второй, менее очевидный риск — работа насухо: если жидкость выпарилась, якорь лежит прямо на раскалённой поверхности, и предел превышается мгновенно. Покрытие в таком режиме разрушается за минуты, а вместе с ним теряется химическая инертность.
Покрытие PTFE и выбраковка
PTFE инертен практически ко всему, с чем работают в лаборатории: кислоты, щёлочи, растворители, солевые растворы. Именно поэтому магнитный сердечник и заключают в такую оболочку — он не должен контактировать со средой. Но PTFE мягок: якорь, который регулярно бьётся о стенку или работает со срывом синхронизма, стирает покрытие и оставляет в растворе мельчайшие частицы.
- Осмотр на свет перед серией. Потёртость до серого металла, трещина или вздутие означают выбраковку — не доработку смены.
- Скол опаснее потёртости. Обнажившийся сердечник корродирует и загрязняет пробу металлом.
- Без абразивов и металлического инструмента. Мойка обычными лабораторными средствами; поддевать якорь пинцетом не нужно.
- Хранение раздельно по типоразмерам. Сваленные в одну коробку якоря слипаются и царапают друг друга при разъединении.

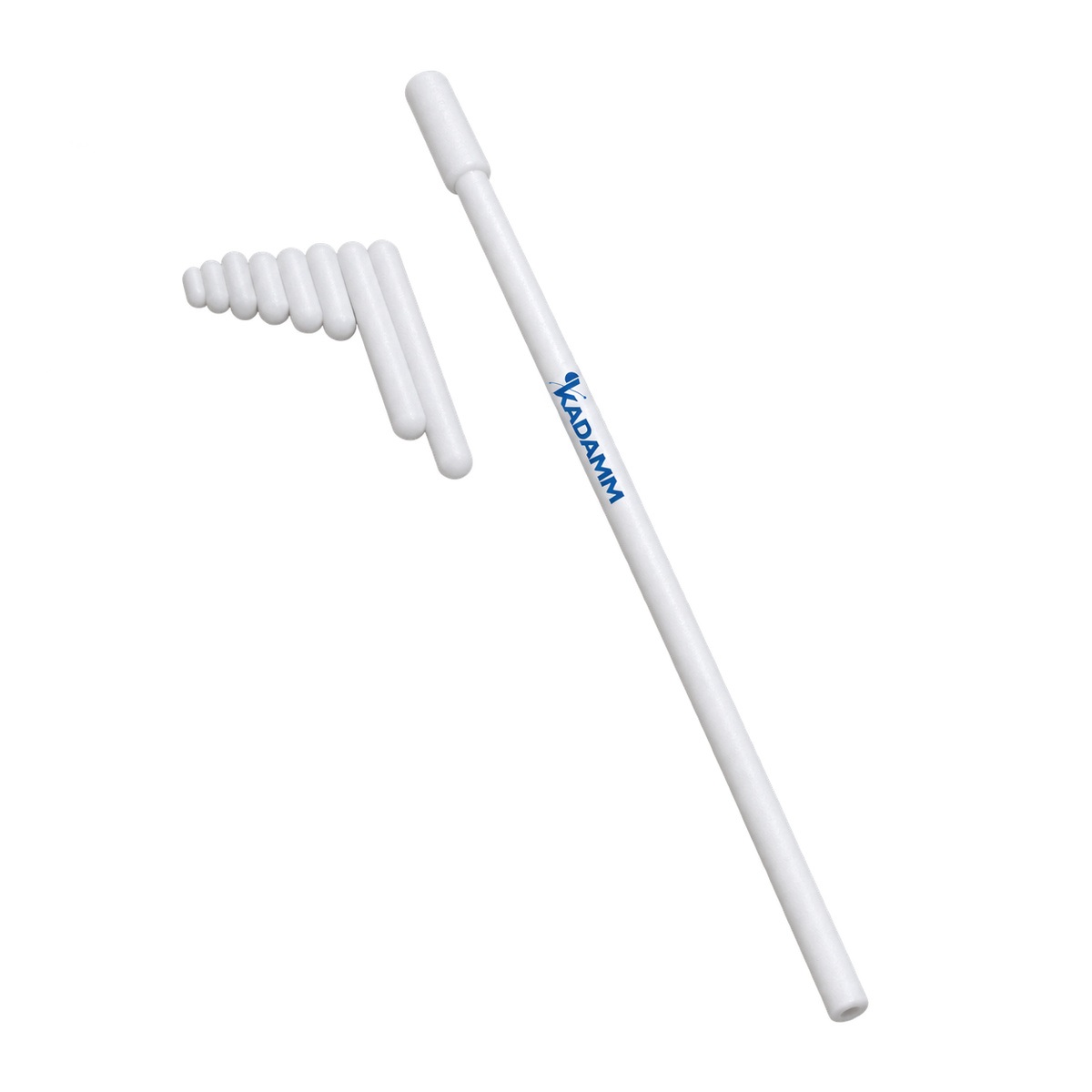

Извлекатель якоря
Стержень длиной 300 мм с магнитом в оболочке PTFE решает три бытовые задачи. Горячая среда: якорь из раствора при 80–100 °C пинцетом не достать, а переливать содержимое ради этого жалко. Агрессивная среда: опускать в неё руку или металлический инструмент нельзя. Узкая посуда: в мерный цилиндр или колбу с длинным горлом рука не проходит вообще.
Полезная привычка — доставать якорь извлекателем всегда, даже когда содержимое можно вылить: так якорь не уходит в слив вместе с раствором, что с мелкими типоразмерами случается регулярно.
Что посмотреть в каталоге
| Серия | Типоразмеры | Для чего | Ключевая особенность | |
|---|---|---|---|---|
| МШ-Я | 10×6 – 80×13 мм | Якоря PTFE и извлекатель | Девять типоразмеров, до 150 °C | Открыть |

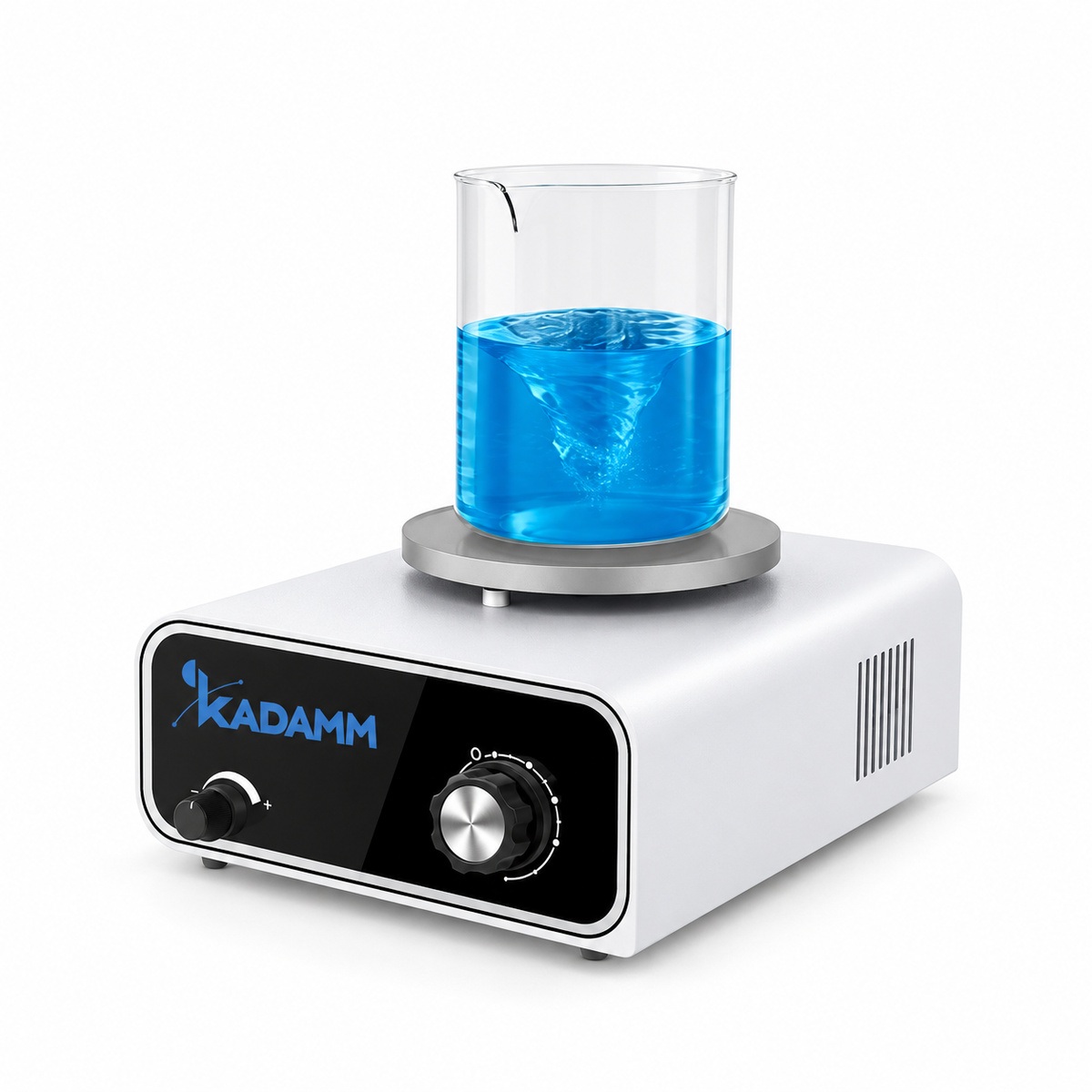

| МШ-М-2-5 | 2–5 л | Магнитные мешалки без нагрева | Плита сталь, керамика или полимер | Открыть |
