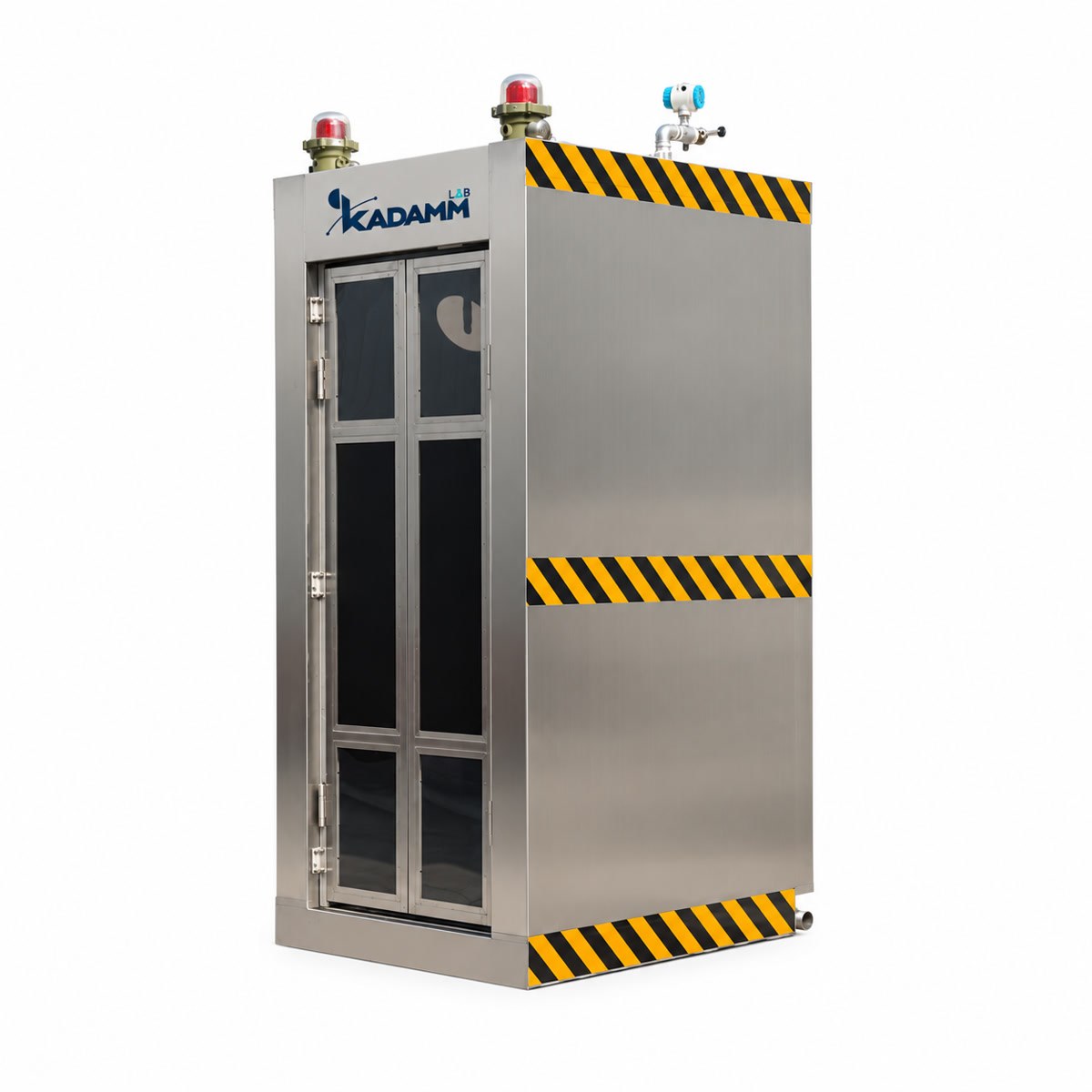

КАДАММ АДУ-ДК — кабины аварийного душа от водопровода
Закрытая кабина или станция со шторкой, в которой душ и фонтан для глаз работают от водопровода. Пострадавший промывается в защищённом объёме, а вода уходит в слив. Исполнения различаются размером кабины, типом ограждения, подачей и оснащением.
Кабина или станция со шторкойДуш и фонтан от водопроводаКорпус из нержавеющей сталиСигнализация и диспетчеризация
▤
Составьте спецификацию под ваш объект6 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
более 76 л/мин
Расход душа (ДК-1)
более 11,4 л/мин
Расход фонтана (ДК-1)
0,2–0,4 МПа
Рабочее давление (ДК-1, ДК-2)
16–38 °C
Температура воды (ДК-1, ДК-2)
1300×1100×2600 мм
Габариты кабины ДК-1, ДК-2
1,1 кВт
Обогрев кабины (ДК-3)
Модели и артикулы
КАДАММ АДУ-ДК-1
Кабина с душем и фонтаном, подача насосом, двойная дверь, корпус из стали 304 или 316, габариты 1300×1100×2600 мм, давление 0,2–0,4 МПа, вода 16–38 °C, температура среды 5…40 °C
КАДАММ АДУ-ДК-2
Кабина с душем и фонтаном 1300×1100×2600 мм, корпус из стали 304 или 316, давление 0,2–0,4 МПа, вода 16–38 °C, температура среды 5…40 °C
КАДАММ АДУ-ДК-3
Кабина с обогревом 1,1 кВт, каркас 1200×1200×2200 мм, стенки из нержавеющей стали и двойной клеевой водонепроницаемой ткани, вход 1-1/4" (32 мм), давление 0,8–1,5 МПа, расход 180 л/мин
КАДАММ АДУ-ДК-4
Кабина с душем и фонтаном 900×1200×2500 мм, лейка 10" из стали 304, чаша фонтана с зелёными форсунками из ABS-пластика, давление 0,2–0,8 МПа, вход 1-1/4" (32 мм)
КАДАММ АДУ-ДК-5
Станция со шторкой из нержавеющей стали для помещений, сталь 304 или 316L, давление 0,2–0,6 МПа, среда 5…40 °C, вход и слив 1-1/4" (32 мм), опции: насосы, Ex-электрика
КАДАММ АДУ-ДК-6
Закрытая кабина из нержавеющей стали для помещений, 1000×900×2380 мм, толщина стенки 1,2 мм, давление 0,2–0,6 МПа, среда 5…40 °C, вход и слив 1-1/4" (32 мм)
Что это за серия
КАДАММ АДУ-ДК — аварийная душевая кабина, в которой душ и фонтан для глаз питаются от водопровода. Пострадавший входит в кабину или становится под шторку, включает душ и фонтан, а ограждение удерживает брызги и воду от загрязнённой одежды. Серия состоит из шести артикулов: двух кабин с душем и фонтаном, кабины с обогревом, кабины с габаритом 900×1200×2500 мм, станции со шторкой и закрытой кабины из нержавеющей стали.
Методика проектирования — ANSI Z358.1: душ не меньше 75,7 л/мин, фонтан для глаз не меньше 11,4 л/мин, работа не меньше 15 минут, вода 16–38 °C. Серия рассчитана на водопровод: подача идёт из сети без бака, поэтому надёжность определяют давление и расход в линии. У ДК-1 и ДК-2 рабочее давление 0,2–0,4 МПа, у ДК-4 — 0,2–0,8 МПа, у ДК-5 и ДК-6 — 0,2–0,6 МПа. Если сеть не даёт нужного давления, смотрите АДУ-Б с баком над душем.
ДК-1 и ДК-2 — кабины 1300×1100×2600 мм с входом на фланце 1-1/2" (38 мм) и сливом 3" (76 мм). Корпус из стали 304 или 316, вода на входе и на выходе 16–38 °C, температура среды 5…40 °C, расчётное давление 1,0 МПа и испытательное 1,5 МПа. ДК-1 дополнительно имеет двойную дверь и подачу насосом; для ДК-2 тип двери и подачу уточняйте у менеджера.
ДК-3 — кабина с обогревом 1,1 кВт: каркас 1200×1200×2200 мм, стенки из нержавеющей стали и двойной клеевой водонепроницаемой ткани, вход 1-1/4" (32 мм) при давлении 0,8–1,5 МПа и расход 180 л/мин. Эту кабину берут в помещениях, где нужна защита от холода, но имеется сеть с повышенным напором.
ДК-4 — компактная кабина 900×1200×2500 мм: лейка душа 10" из нержавеющей стали 304, чаша фонтана с форсунками из ABS-пластика зелёного цвета и сливом отработанной воды, шаровые клапаны из стали 304 (душ 1", фонтан 1/2"). ДК-5 — станция со шторкой, ДК-6 — закрытая кабина 1000×900×2380 мм с толщиной стенки 1,2 мм; обе рассчитаны на среду 5…40 °C.
У ДК-5 и ДК-6 в заказ входят опции: звуковая и световая сигнализация, интерфейс DCS или ПЛК, беспроводная удалённая сигнализация, повысительный насос на входе, дренажный насос и электрокомплект для взрывоопасной зоны. Материал, размеры, электрика и слив можно менять по проекту.
Мы проектируем кабину под вашу задачу: размер, ограждение, число постов, давление и температуру воды в сети, питание, сигнализацию в диспетчерскую. Исходные данные — опросный лист заказчика.
Устанавливайте кабину на ровное основание с уклоном к сливу и подводом воды по чертежу. Слив рассчитывается на полный расход душа и фонтана вместе, питание для сигнализации и обогрева подводится в защищённом исполнении. Раз в неделю открывайте душ и фонтан, проверяйте давление, чистоту воды и работу сигнализации.
Как устроена серия
Закрытая кабинаОграждение или шторка удерживают брызги и дают пострадавшему промыться вне взгляда коллег.
Душ и фонтан в одном объёмеРасход душа не меньше 75,7 л/мин и фонтана не меньше 11,4 л/мин одновременно, как в ANSI Z358.1.
Подача от водопроводаБак не нужен, пока давление в сети держится в пределах 0,2–0,8 МПа по исполнению.
Корпус из нержавеющей сталиСталь 304 или 316, у ДК-5 и ДК-6 — 316L по заказу: стойкость к влаге и реагентам.
Обогрев кабиныДК-3 имеет нагрев 1,1 кВт для помещений с низкой температурой воздуха.
Сигнализация и диспетчеризацияЗвуковая и световая сигнализация, интерфейс DCS или ПЛК, беспроводной удалённый сигнал.
Насосы под условия объектаПовысительный насос на входе и дренажный насос на сливе заказываются по проекту.
Размер под площадкуОт 900×1200×2500 мм до 1300×1100×2600 мм, нестандартные габариты проектируем.
Технические характеристики
Параметр
КАДАММ АДУ-ДК-1
КАДАММ АДУ-ДК-2
КАДАММ АДУ-ДК-3
КАДАММ АДУ-ДК-4
КАДАММ АДУ-ДК-5
КАДАММ АДУ-ДК-6
Тип исполнения
кабина, двойная дверь, подача насосом
кабина
кабина с обогревом
кабина
станция со шторкой
закрытая кабина
Габариты, мм
1300×1100×2600
1200×1200×2200 (каркас)
900×1200×2500
—
1000×900×2380
Температура окружающей среды, °C
5…40
—
5…40
Мощность нагрева, кВт
—
1,1
—
Взрывозащита
—
электрокомплект Ex по заказу
Рабочее давление, МПа
0,2–0,4
0,8–1,5
0,2–0,8
0,2–0,6
Расчётное давление, МПа
1,0
—
Испытательное давление, МПа
1,5
—
Температура воды на выходе, °C
16–38
—
Подвод воды
фланец 1-1/2" (38 мм)
1-1/4" (32 мм)
Слив
3" (76 мм)
—
1-1/4" (32 мм)
Расход душа, л/мин
более 76
180 (общий расход)
≥75,7
Расход фонтана, л/мин
более 11,4
—
≥11,4
Материал кабины
сталь 304 или 316
нержавеющая сталь и двойная прорезиненная ткань
—
сталь 304, 316L по заказу
Толщина стенки, мм
—
1,2
Данные по артикулам различаются. Для недостающих параметров обращайтесь к менеджеру: наши инженеры подтвердят их до заказа.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-СИГН
Сигнализация
звуковая и световая, при включении душа или фонтана
Спецификация КАДАММ АДУ-ДКМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Химические производстваЦеха с агрессивными реагентами, где пострадавшему нужна закрытая кабина с промывкой.
Нефтехимия и НПЗПомещения насосных и лабораторий, где ставят станцию с сигнализацией в диспетчерскую.
Склады реагентовОтапливаемые склады кислот, щелочей и аммиака с водопроводом достаточного напора.
Металлургия и ГОКЦеха обогащения и травления, где нужна кабина из нержавеющей стали.
Лаборатории и заводские испытательные участкиКомпактные кабины ДК-4 и ДК-6 для помещений ограниченной площади.
Участки с холодным помещениемДК-3 с обогревом для зон, где воздух в помещении прохладный.
Чем сильна серия
Закрытый объём. Кабина или шторка отделяют процедуру промывки от остальной зоны.
Без бака и узла тёплой воды. Подача идёт от водопровода, поэтому монтаж проще и дешевле, чем у душа с баком.
Шесть исполнений. Двойная дверь, обогрев, компактный размер, шторка и закрытая кабина из нержавеющей стали.
Нержавеющая сталь. Корпус из стали 304 или 316 держит влажную среду и реагенты, а стенки легко моются.
Опции для диспетчерской. Сигнализация, интерфейс DCS или ПЛК, беспроводной сигнал, насосы и электрика для Ex.
Расчёт под проект. Размер, давление, слив и питание подбираем по опросному листу заказчика.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
Параметр
АДУ-ТВ
АДУ-Б
АДУ-БК
АДУ-ДК
АДУ-ОК
Что это
Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов
Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления
Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение)
Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины
Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы
Когда выбирают КАДАММ АДУ-ДК: Берите АДУ-ДК, когда душ стоит в помещении, водопровод даёт нужные давление и расход, а пострадавшего надо промыть в закрытом объёме. Если давление нестабильно или сети нет, смотрите АДУ-Б с баком над душем. Для нескольких постов с тёплой водой — АДУ-ТВ, для улицы с морозом — АДУ-БК, для душа с греющим кабелем и Ex-маркировкой на улице — АДУ-ОК. Если нужна открытая стойка без кабины, посмотрите АДУ-КМ и АДУ-А-Д на сайте. Внутри серии: ДК-1 — двойная дверь, ДК-2 — кабина без двери в данных, ДК-3 — обогрев, ДК-4 — компактная кабина, ДК-5 — шторка, ДК-6 — закрытая кабина из нержавеющей стали.
Как подобрать под объект
Кабины ДК стоят в помещении и работают от водопровода. Выбор зависит от давления и места. Цифры — из таблицы карточки.
Условие на объекте
Что выбрать
Давление в сети 0,2 МПа и выше
ДК-1, ДК-2 — 0,2–0,4 МПа; ДК-4 — 0,2–0,8 МПа; ДК-5, ДК-6 — 0,2–0,6 МПа; ДК-3 — 0,8–1,5 МПа. Давление ниже 0,2 МПа: нужен бак (АДУ-Б) или насос.
Мороз и улица
Исполнения ДК-1, ДК-2, ДК-5, ДК-6 рассчитаны на 5…40 °C. Для улицы берите АДУ-БК, АДУ-ОК или АДУ-НЗ.
Ограничение по высоте
Высота кабин: ДК-1, ДК-2 — 2600 мм; ДК-4 — 2500 мм; ДК-6 — 2380 мм; ДК-3 (каркас) — 2200 мм.
Взрывоопасная зона
ДК-5 и ДК-6: электрокомплект Ex по заказу. У остальных Ex в таблице не указан.
Тёплая вода 16–38 °C
У ДК-1 и ДК-2 в таблице 16–38 °C; у остальных температуру воды обеспечивает объект.
Кабина или станция со шторкой ограждает пострадавшего: брызги не уходят на соседние рабочие места, а промывка идёт в защищённом объёме. Открытая стойка занимает меньше места.
Если рядом проходит людской поток или нужна приватность, берите АДУ-ДК. Если место ограничено и ограждения не нужно, подойдёт стойка АДУ-КМ или АДУ-А-Д.
Что нужно от водопровода?+
Давление и расход, которых хватает на душ не менее 75,7 л/мин и фонтан не менее 11,4 л/мин одновременно. У ДК-1 и ДК-2 рабочее давление 0,2–0,4 МПа, у ДК-4 — 0,2–0,8 МПа, у ДК-5 и ДК-6 — 0,2–0,6 МПа, у ДК-3 — 0,8–1,5 МПа.
Если сеть не держит такой нагрузки, ставят повысительный насос на входе (опция ДК-5, ДК-6) или выбирают душ с баком АДУ-Б.
Какая вода идёт на человека?+
Норма ANSI Z358.1 — вода 16–38 °C. У ДК-1 и ДК-2 такая температура указана на входе и на выходе, по остальным артикулам значения уточняйте у менеджера.
В мороз сеть даёт холодную воду, поэтому при необходимости в линию ставят узел тёплой воды АДУ-ТВ или термостатический смеситель АДУ-ТСМ.
Можно ли ставить кабину на улице?+
Серия рассчитана на помещения: температура среды 5…40 °C у ДК-1, ДК-2, ДК-5 и ДК-6. ДК-3 имеет обогрев 1,1 кВт, но уличное размещение не указано.
Для улицы с морозом берите АДУ-БК или АДУ-ОК, для зоны Ex — АДУ-ОК; кабины ДК-5 и ДК-6 допускают электрокомплект для взрывоопасной зоны по заказу.
Чем различаются ДК-1 и ДК-2?+
Размеры кабины, давление, температура и корпус одинаковы: 1300×1100×2600 мм, 0,2–0,4 МПа, сталь 304 или 316. У ДК-1 заявлены двойная дверь и подача насосом.
Для ДК-2 тип двери и способ подачи уточняйте у менеджера до заказа.
Что даёт ДК-3?+
Кабина с обогревом 1,1 кВт и каркасом 1200×1200×2200 мм, стенки из нержавеющей стали и двойной клеевой водонепроницаемой ткани. Вход 1-1/4" (32 мм), давление 0,8–1,5 МПа, расход 180 л/мин.
Её выбирают, когда в помещении прохладно, а сеть даёт повышенный напор.
Какие опции можно заказать?+
Сигнализацию, интерфейс DCS или ПЛК, освещение, индикатор положения, индикатор работы и УЗО (для ДК-1 и ДК-2), а также беспроводную сигнализацию, повысительный и дренажный насосы и электрокомплект для взрывоопасной зоны (для ДК-5 и ДК-6).
Нестандартную комплектацию опишите в поле «Опишите задачу» конфигуратора.
Что прислать для расчёта?+
Опросный лист заказчика, климат помещения, давление и температуру воды в сети, число постов, зону Ex и питание.
По этим данным мы подберём артикул серии и габариты кабины; если ни один не подходит, спроектируем исполнение под вашу задачу.
Какие нормы применимы?+
Обязанность оборудовать рабочие места душами и фонтанами закреплена в СП 2.2.3670-20, общие требования безопасности процессов — в ГОСТ по безопасности производственных процессов. Прямого ГОСТа на аварийный душ нет.
Параметры проектируем по методике ANSI Z358.1; документы о соответствии ТР ТС уточняйте у менеджера.
Пропала вода в сети: что делать?+
Кабина работает только от водопровода: без воды промывки нет. При нестабильной сети выбирайте АДУ-Б с баком над душем.
Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному.
Можно ли обойтись без бака при низкой температуре?+
Исполнения ДК-1, ДК-2, ДК-5, ДК-6 рассчитаны на 5…40 °C. Для отрицательных температур нужны греющий кабель или бак с обогревом (АДУ-ОК, АДУ-БК).
ДК-3 имеет обогрев кабины 1,1 кВт, но работает при давлении 0,8–1,5 МПа.
Какой нужен слив?+
Слив ДК-1 и ДК-2 — 3" (76 мм), у остальных — 1-1/4" (32 мм). При включении поток доходит до расхода душа и фонтана вместе, дренаж должен его принять.
