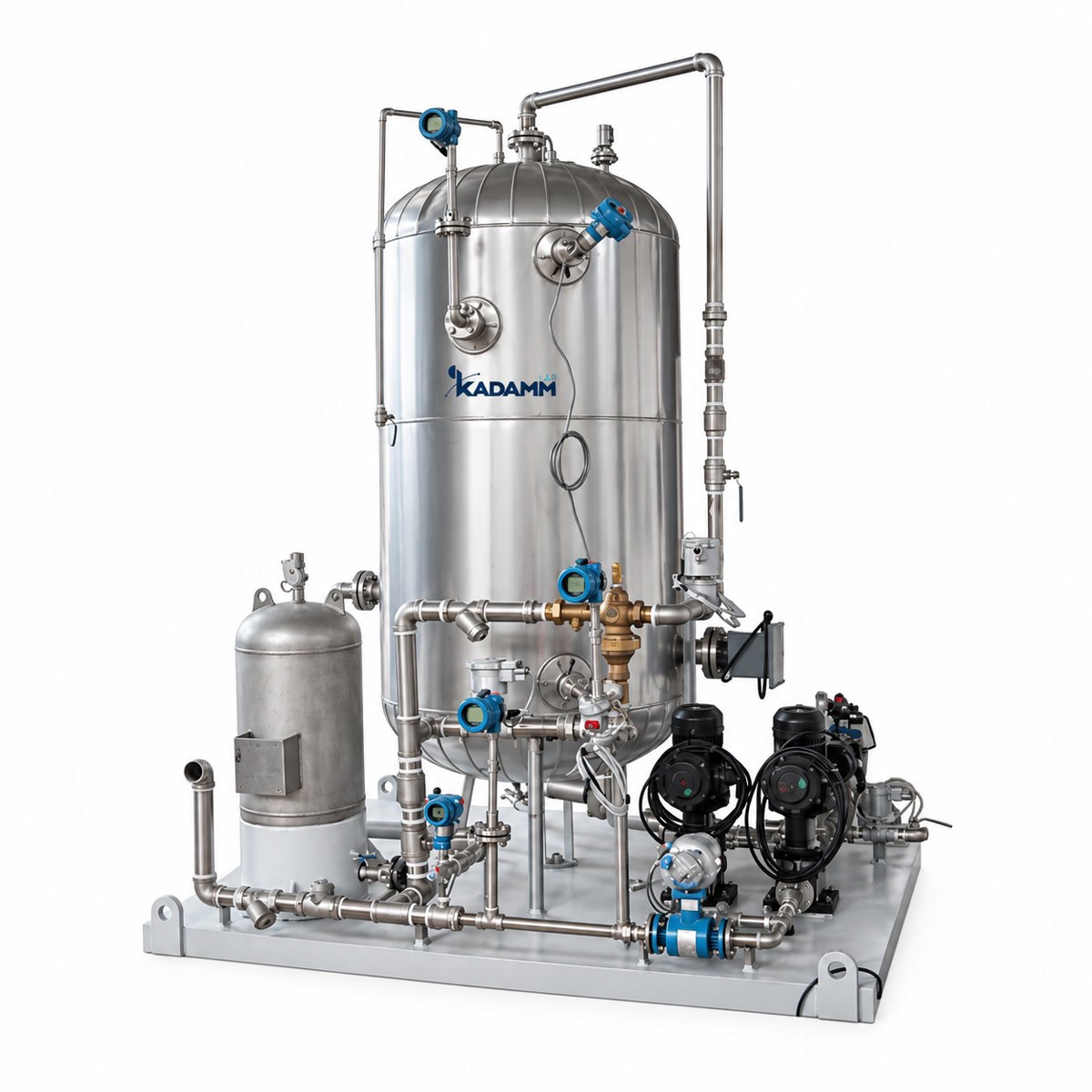

КАДАММ АДУ-ТВ — узлы подготовки тёплой воды для аварийных душей
Отдельная установка, которая готовит тёплую воду для одного или нескольких постов аварийной промывки. Собирается под площадку: накопительный бак или проточный нагрев, электрический нагрев или пар, исполнение для безопасной или взрывоопасной зоны.
Накопительный бак или проточный нагревЭлектрический нагрев или парИсполнение Ex по проектуДля нескольких постов
▤
Составьте спецификацию под ваш объект3 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
1000–2500 л
Объём бака (ТВ-1 и ТВ-2)
2–20 кВт
Мощность электронагрева
25–30 °C
Температура воды на выходе (ТВ-1, ТВ-2)
более 200 л/мин
Расход узла
0,2–0,6 МПа
Рабочее давление
до −50 °C
Нижняя температура среды
Модели и артикулы
КАДАММ АДУ-ТВ-1
Узел с баком 1000–2000 л и электронагревом 2–20 кВт, Exdb IIB T6 или Exdb, вода на выходе 25–30 °C, окружающая среда −50…40 °C, питание 380 В
КАДАММ АДУ-ТВ-2
Узел с баком 2000–2500 л, электронагрев 2–20 кВт или паровая система, Exdb IIB T6 или Exdb, вода на выходе 25–30 °C, окружающая среда −50…40 °C
КАДАММ АДУ-ТВ-3
Узел подогрева воды 2–20 кВт без накопительного бака, вода на выходе 20–38 °C, окружающая среда −40…40 °C, Exdb IIB T6, Exdb IIC T6 или исполнение для безопасной зоны
Что это за серия
КАДАММ АДУ-ТВ — узел подготовки тёплой воды для аварийных душей и фонтанов для промывки глаз. Это не сам душ, а установка, которая стоит рядом с постами и подаёт им воду нужной температуры. Её берут, когда на площадке много постов, когда мороз, при котором одного греющего кабеля мало, или когда вода из сети идёт слишком холодной.
Задача узла — держать воду в диапазоне, который задаёт методика ANSI Z358.1: 16–38 °C. Греющий кабель с теплоизоляцией защищает трубы и клапаны от замерзания, но не греет проточную воду: при морозе из сети приходит вода +4…+15 °C. Для 16–38 °C нужен узел с нагревом, смешением и автоматикой, поэтому посты на холодных площадках питаются от такого узла.
В серии три артикула. ТВ-1 — накопительный бак 1000–2000 л с электронагревом 2–20 кВт. ТВ-2 — бак 2000–2500 л, нагрев электрический или паровой, если на площадке есть пар. ТВ-3 — подогрев воды 2–20 кВт без накопительного бака: вода греется по мере прохода, а температура на выходе 20–38 °C. У всех трёх расход узла — более 200 л/мин, что с запасом покрывает душ и фонтан на одном посту (87,1 л/мин) и позволяет подключить второй.
Бак даёт буферный запас: ТВ-1 и ТВ-2 справляются с пиком потребления и с кратковременным пропаданием воды в сети. Для 15 минут работы одного поста нужно около 1306,5 л, поэтому бак в 1000 л и выше держит основную часть цикла сам, остальное добавляет сеть. ТВ-3 такого запаса не имеет, поэтому ему нужна сеть с достаточным давлением и расходом на всё время промывки.
Исполнение рассчитано на тяжёлые условия: рабочее давление 0,2–0,6 МПа, расчётное 1,0 МПа, испытательное 1,5 МПа, корпус из нержавеющей стали 304, теплоизоляция из полиуретана, степень защиты IP65/IP66, питание 380 В. ТВ-1 и ТВ-2 держат среду от −50 до 40 °C, ТВ-3 — от −40 до 40 °C, фланцевые присоединения на входе и выходе — 2" (51 мм).
Взрывозащита заявлена у всех артикулов: Exdb IIB T6 или Exdb у ТВ-1 и ТВ-2, у ТВ-3 — Exdb IIB T6, Exdb IIC T6 или исполнение для безопасной зоны, если площадка не относится к Ex.
Мы проектируем узел под вашу задачу: объём бака под время работы и число постов, нижнюю температуру, зону Ex, питание, сигнализацию в диспетчерскую и освещение. Исходные данные — опросный лист заказчика.
Узел ставится на бетонное основание. Заранее подготовьте подвод воды по фланцу 2" (51 мм), выход к постам, силовое питание 380 В в защищённом исполнении и слив. Проверяйте узел раз в неделю: температуру воды на выходе, работу нагрева и срабатывание клапанов.
Как устроена серия
Бак 1000–2500 лТВ-1 и ТВ-2 держат запас воды, который закрывает пик расхода и короткое пропадание воды в сети.
Нагрев 2–20 кВтЭлектрический нагреватель подбирается по температуре воды в сети и числу постов; у ТВ-2 возможен паровой нагрев.
Проточный подогрев в ТВ-3Без накопительного бака: узел компактнее и проще монтируется, но зависит от сети по давлению и расходу.
Расход более 200 л/минХватает на душ и фонтан одного поста (87,1 л/мин) с запасом на ещё один.
Корпус из стали 304Нержавеющая сталь стойка к влаге и реагентам на химических и нефтегазовых площадках.
Полиуретановая теплоизоляцияСнижает потери тепла и держит температуру воды при морозе до −50 °C.
Исполнение ExМаркировка Exdb IIB T6 или Exdb, степень защиты IP65/IP66: для взрывоопасных зон.
Опции под диспетчерскуюСигнализация, сухой контакт для DCS, освещение, индикаторы положения и работы, УЗО.
Технические характеристики
Параметр
КАДАММ АДУ-ТВ-1
КАДАММ АДУ-ТВ-2
КАДАММ АДУ-ТВ-3
Объём бака, л
1000–2000
2000–2500
—
Температура окружающей среды, °C
−50…40
−40…40
Мощность нагрева, кВт
2–20
2–20 или паровая система
2–20
Взрывозащита
Exdb IIB T6 или Exdb
Exdb IIB T6, Exdb IIC T6 или безопасная зона
Подвод воды
фланец 2" (51 мм)
Выход
фланец 2" (51 мм)
Расход узла, л/мин
более 200
Рабочее давление, МПа
0,2–0,6
Расчётное давление, МПа
1,0
Испытательное давление, МПа
1,5
Температура воды на выходе, °C
25–30
20–38
Температура подаваемой воды, °C
5–30
Расчётная температура, °C
65
Материал кабины
нержавеющая сталь 304
Напряжение
380 В
Степень защиты
IP65/IP66
Теплоизоляция
полиуретан
Основание
бетонное
Паровую систему и параметры пара для ТВ-2 уточняйте у менеджера: наши инженеры подтвердят их до заказа.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-СИГН
Сигнализация
звуковая или световая, при включении душа или фонтана
Для: все модели серии
ОП-ДИСП
Сухой контакт в диспетчерскую (DCS)
сигнал о срабатывании на пульт управления
Для: все модели серии
ОП-СВЕТ
Освещение
прожектор или светильник в соответствующем исполнении
Для: все модели серии
ОП-ПОЛ
Индикатор положения
показывает, что душ или фонтан открыт
Для: все модели серии
ОП-РАБ
Индикатор работы
световой индикатор включения нагрева
Для: все модели серии
ОП-УЗО
УЗО
защитное отключение при утечке тока в цепи питания
Для: все модели серии
Опции заказываются по проекту. Ex-исполнение опций, питание и число постов уточняйте у менеджера до заказа.
▤
Спецификация КАДАММ АДУ-ТВМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Нефтегазовые площадкиГруппы постов у установок с горючими средами, где нужна тёплая вода в Ex-исполнении.
Химические производстваУчастки с агрессивными реагентами: несколько постов от одного узла вместо отдельного бака на каждом.
Склады аммиакаХолодильные и аммиачные участки, где посты нужны на улице и зимой.
Горнодобыча и обогащениеФабрики и карьеры с морозом, где греющий кабель на трубах не заменяет подогрев воды.
Промышленные цеха с несколькими постамиОдин узел на корпус вместо нагревателей на каждый душ; ТВ-3 подойдёт, если сеть стабильна.
Объекты с паромТВ-2 с паровой системой использует имеющийся пар вместо электронагрева.
Чем сильна серия
Один узел на несколько постов. Расход более 200 л/мин и централизованный нагрев проще обслуживать, чем отдельные нагреватели на каждом душе.
Три схемы подачи. Бак с электронагревом, бак с электронагревом или паром, проточный подогрев без бака: под площадку и под сеть.
Мороз до −50 °C. ТВ-1 и ТВ-2 держат среду до −50 °C, ТВ-3 до −40 °C: нагрев и теплоизоляция работают на северных площадках.
Ex-исполнение. Маркировка Exdb IIB T6 или Exdb и степень защиты IP65/IP66 заявлены для всей серии.
Запас по давлению. Рабочее давление 0,2–0,6 МПа, расчётное 1,0 МПа, испытательное 1,5 МПа.
Расчёт под проект. Объём бака, мощность, питание и опции подбираем по опросному листу заказчика.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
Параметр
АДУ-ТВ
АДУ-Б
АДУ-БК
АДУ-ДК
АДУ-ОК
Что это
Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов
Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления
Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение)
Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины
Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы
Когда выбирают КАДАММ АДУ-ТВ: Берите АДУ-ТВ, когда нужна тёплая вода для нескольких постов или душ стоит там, где из сети идёт холодная вода. Если нужна автономная кабина с баком на улице, смотрите АДУ-БК, для помещений с баком над душем — АДУ-Б. Если достаточно держать температуру воды из сети, подойдёт термостатический смеситель АДУ-ТСМ. Для душа с греющим кабелем на улице есть АДУ-ОК и АДУ-А-НК (без Ex). Внутри серии: ТВ-1 — электронагрев с баком, ТВ-2 — когда есть пар или нужен бак больше, ТВ-3 — когда сеть стабильна и места под бак нет.
Как подобрать под объект
Узел готовит тёплую воду для нескольких постов. Что выбрать, зависит от наличия сети, мороза и зоны. Цифры — из таблицы карточки.
Условие на объекте
Что выбрать
Давление в сети 0,2 МПа и выше
Рабочее давление узла 0,2–0,6 МПа. Если давление ниже, бак узла работает как запас, а необходимость насоса определяем по опросному листу.
Мороз до −50 °C
ТВ-1 и ТВ-2 (−50…40 °C). ТВ-3 рассчитан на −40…40 °C.
Взрывоопасная зона
ТВ-1, ТВ-2: Exdb IIB T6 или Exdb; ТВ-3: Exdb IIB T6, Exdb IIC T6 или безопасная зона.
Нагрев и питание
Нагрев 2–20 кВт, питание 380 В. Мощность выбирается по объёму бака и желаемому времени разогрева.
15 минут тёплой воды
Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному. Объём бака у ТВ-1 — 1000–2000 л, у ТВ-2 — 2000–2500 л.
Чем узел тёплой воды отличается от душа с греющим кабелем?+
Греющий кабель защищает трубы и клапаны от замерзания, но воду не греет. При морозе из сети идёт вода +4…+15 °C, а методика ANSI Z358.1 требует 16–38 °C.
Узел тёплой воды нагревает воду и держит заданную температуру на выходе. Если вода из сети холодная, без узла или душа с баком и нагревом нужной температуры не получить.
Как выбрать между ТВ-1, ТВ-2 и ТВ-3?+
ТВ-1 — накопительный бак 1000–2000 л с электронагревом 2–20 кВт. ТВ-2 — бак 2000–2500 л, нагрев электрический или паровой. ТВ-3 — проточный подогрев без бака.
Бак даёт запас на пики и на пропадание воды в сети. Если на площадке есть пар и посты многочисленные, берите ТВ-2. Если места мало, а сеть стабильна, подойдёт ТВ-3.
Сколько постов можно подключить к одному узлу?+
Расход узла указан как более 200 л/мин, а один пост с душем и фонтаном потребляет 87,1 л/мин. Следовательно, два поста одновременно — запас по расходу есть.
Реальное число постов зависит от числа одновременных срабатываний, длины трубопровода и давления. Мы считаем его по опросному листу.
Какой нужен нагрев: 2 или 20 кВт?+
Мощность подбирается по объёму воды, температуре воды в сети и времени, за которое её нужно нагреть. Диапазон 2–20 кВт охватывает от небольшого поста до группы постов.
Для северных площадок мощность берётся из расчёта на самую холодную воду из сети, а не на среднюю. Расчёт делают наши инженеры.
Что значит паровая система у ТВ-2?+
Вместо электрического нагревателя вода греется паром от заводской сети: подходит там, где пар уже есть и его избыток стоит дешевле электричества.
Параметры пара и схему подключения уточняйте у менеджера до заказа: они зависят от вашей сети.
Нужна ли взрывозащита для узла?+
У ТВ-1 и ТВ-2 заявлена маркировка Exdb IIB T6 или Exdb, у ТВ-3 — Exdb IIB T6, Exdb IIC T6 или исполнение для безопасной зоны. Класс определяет зона Ex на площадке.
Укажите зону и группу газа в опросном листе: от неё зависит, какая маркировка нужна. Документы о соответствии ТР ТС уточняйте у менеджера.
Какие опции можно заказать?+
Сигнализацию, сухой контакт в диспетчерскую DCS, освещение, индикатор положения, индикатор работы и УЗО. Все они заказываются по проекту.
Нестандартную комплектацию опишите в поле «Опишите задачу» конфигуратора.
Что прислать для расчёта?+
Опросный лист заказчика, климат площадки, давление и температуру воды в сети, число постов, зону Ex и питание.
По этим данным мы подберём артикул серии и рассчитаем бак, нагрев и автоматику; если ни один не подходит, спроектируем узел под вашу задачу.
Какие нормы применимы?+
Обязанность оборудовать рабочие места душами и фонтанами закреплена в СП 2.2.3670-20, общие требования безопасности процессов — в ГОСТ по безопасности производственных процессов. Прямого ГОСТа на аварийный душ нет.
Параметры проектируем по методике ANSI Z358.1: душ не меньше 75,7 л/мин, фонтан не меньше 11,4 л/мин, не менее 15 минут при воде 16–38 °C.
Пропала вода в сети: что с узлом?+
Бак узла даёт запас воды, но время работы определяет полезный объём, а не номинальный. Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному.
Смеситель в узле не должен подавать горячую воду, если пропала холодная; это проверяют при подборе.
Зачем нужен термостатический смеситель?+
Бак греют до температуры выше выходной, смеситель добавляет холодную воду и держит на выходе 16–38 °C. Без него вода на человеке может оказаться горячей.
Для одного поста без узла достаточно АДУ-ТСМ.
Можно ли обойтись без бака при −40 °C?+
Если сеть даёт 0,2–0,6 МПа, а холодная вода поступает постоянно, узел может работать в режиме смешения с сетью; выбор схемы делаем по опросному листу.
Один греющий кабель воду не греет: для тёплой воды 16–38 °C нужен бак с нагревом.
