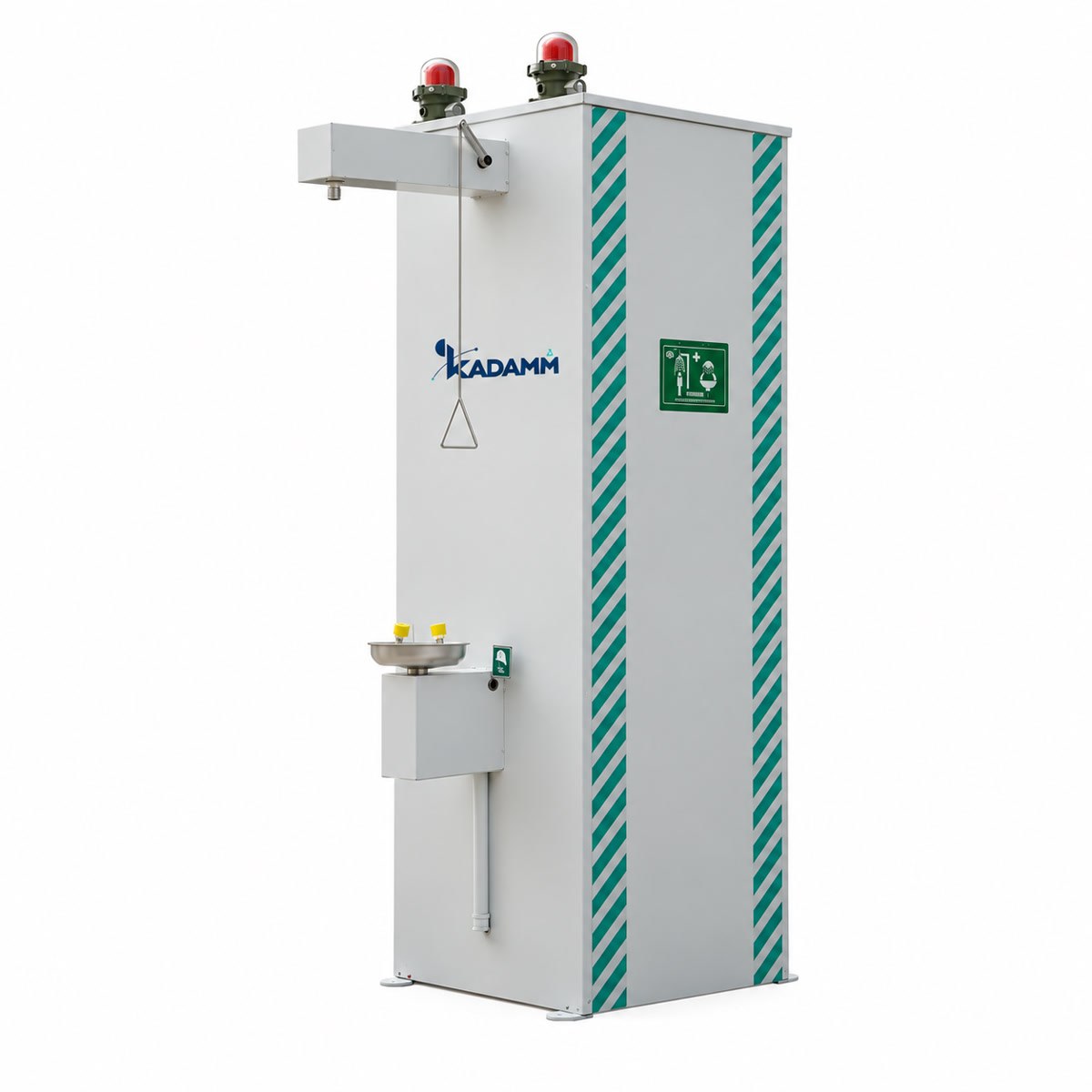

КАДАММ АДУ-Б — аварийные души с собственным баком для помещений

КАДАММ АДУ-Б — аварийный душ и фонтан для глаз с баком над душем. В баке хранится запас воды, который под собственным весом подаётся на душ и в чашу фонтана. Давление создаёт высота столба воды, поэтому душ работает при падении давления в сети и при отключении водоснабжения. Серия состоит из шести артикулов: Б-1 для отапливаемых помещений, Б-2 для неотапливаемых до −30 °C, Б-3 с кожухом из стеклопластика, Б-4 с открытой рамой, Б-5 и Б-6 с кабиной из нержавеющей стали.

Методика проектирования — ANSI Z358.1: душ не меньше 75,7 л/мин, фонтан не меньше 11,4 л/мин, работа не меньше 15 минут при воде 16–38 °C. Душ и фонтан одновременно дают 87,1 л/мин, а на 15 минут нужно около 1306,5 л. Поэтому бак начинается с 1200 л: этого почти хватает на полный цикл без подпитки, а Б-3 и Б-5 допускают бак 1500 л.

Б-1 рассчитан на помещения с температурой воздуха от 5 до 40 °C. Бак с электронагревом 2,0 кВт держит воду 16–38 °C, рабочее давление в подводящей линии 0,2–0,4 МПа, питание 380/220 В. По паспорту расход душа 85–90 л/мин, фонтана 12–15 л/мин, время промывки более 15 минут. Основание — бетонное, габариты 1650×1500×3010 мм, масса 900 кг.

Б-2 — исполнение для неотапливаемых помещений: склада, навеса, ангара с минусовой температурой. Среда −30…40 °C, подача самотёком, мощность 2,0 кВт, вода на выходе 16–38 °C или 20–25 °C. Конструкция с теплоизоляцией из полиуретана и нагревом бака не даёт воде замёрзнуть, а температура остаётся в пределах диапазона нормы.

Б-3 — вариант с кожухом из стеклопластика на раме из нержавеющей стали 304, баком 1200 или 1500 л, ручным приводом (тяга душа, пластина фонтана) и входом 1-1/4" (32 мм). Стандартная модель опирается на теплоизоляцию бака, а погружной нагреватель и охладитель воды добавляются по запросу, когда нужно держать 16–38 °C при большой разнице температур. Материал не ржавеет и подходит для удалённых площадок, нефтегаза, горнодобычи и стройки.

Б-4 — душ с баком и деталями из нержавеющей стали 304 на открытой раме: среда 0–35 °C, лейка душа и чаша фонтана диаметром 10", душ открывается ручным рычагом или ножной педалью, фонтан — нажимной панелью или ножной педалью. В комплекте освещение, фильтр и подвесной шариковый выключатель. Для установки на улице нагреватель и теплоизоляцию заказывают отдельно.

Б-5 — закрытая кабина из панелей и рамы нержавеющей стали с баком 1200 или 1500 л, входом 1-1/4" (32 мм) и переливом 1" (25 мм); душ не менее 75,7 л/мин, фонтан не менее 11,4 л/мин, ножной привод душа по заказу. Ставится в помещении либо на улице при подходящей температуре. Б-6 — кабина из стали 304 с баком 1200 л без обогрева: двойные распашные двери с утеплением, решётчатый настил для слива, светильник включается при приближении человека и гаснет через 20–30 секунд после ухода, давление воды 0,2–0,6 МПа, питание 230 В 50/60 Гц, вход 1-1/4" (32 мм), слив 1-1/4" (32 мм).

Для Б-1 и Б-2 заявлена взрывозащита Exdb IIB T6 или Exdb и степень защиты IP65/IP66. Корпус — нержавеющая сталь 304 или 316, теплоизоляция из полиуретана. Размер и тип питания, сигнализацию и освещение подбираем под площадку.

Мы проектируем душ под вашу задачу: объём бака, нижнюю температуру, зону Ex, напряжение, сигнализацию в диспетчерскую и освещение. Исходные данные — опросный лист заказчика.

Независимость от сети. Бак над душем работает при падении давления и при отключении водоснабжения.

Тёплая вода без внешнего узла. Нагреватель в баке держит 16–38 °C: отдельный узел подготовки воды не нужен.

Шесть исполнений. Для отапливаемого и неотапливаемого помещения, из стеклопластика, с открытой рамой и в кабинах из нержавеющей стали.

Ex-исполнение. Маркировка Exdb IIB T6 или Exdb и защита IP65/IP66 для Б-1 и Б-2.

Запас на полный цикл. Бак от 1200 л почти покрывает 15 минут работы душа и фонтана вместе.

Расчёт под проект. Объём бака, питание, сигнализацию и освещение подбираем по опросному листу.

Душ с баком нужен там, где сети нет или давление нестабильно. Развилки ниже — по таблице характеристик карточки.
