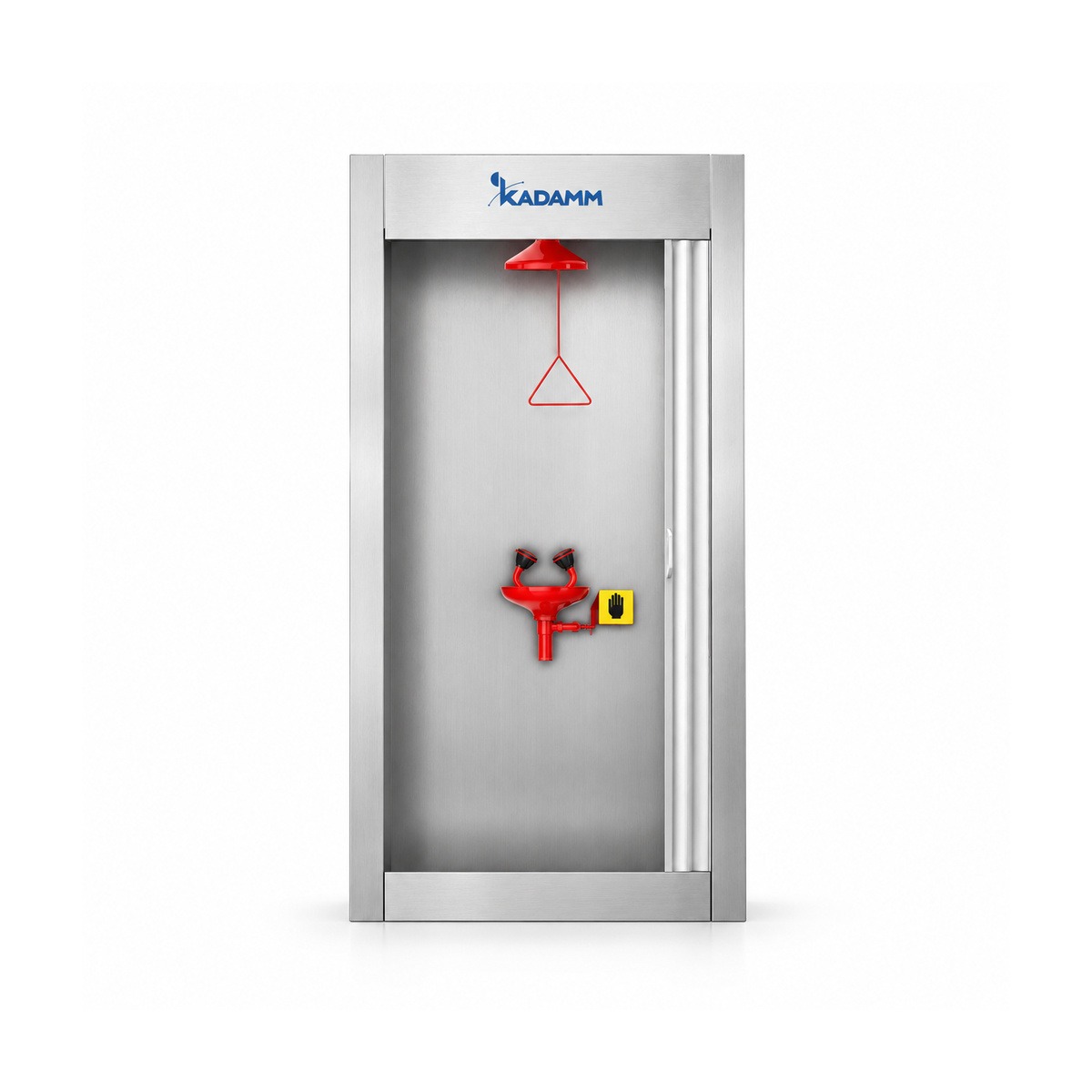

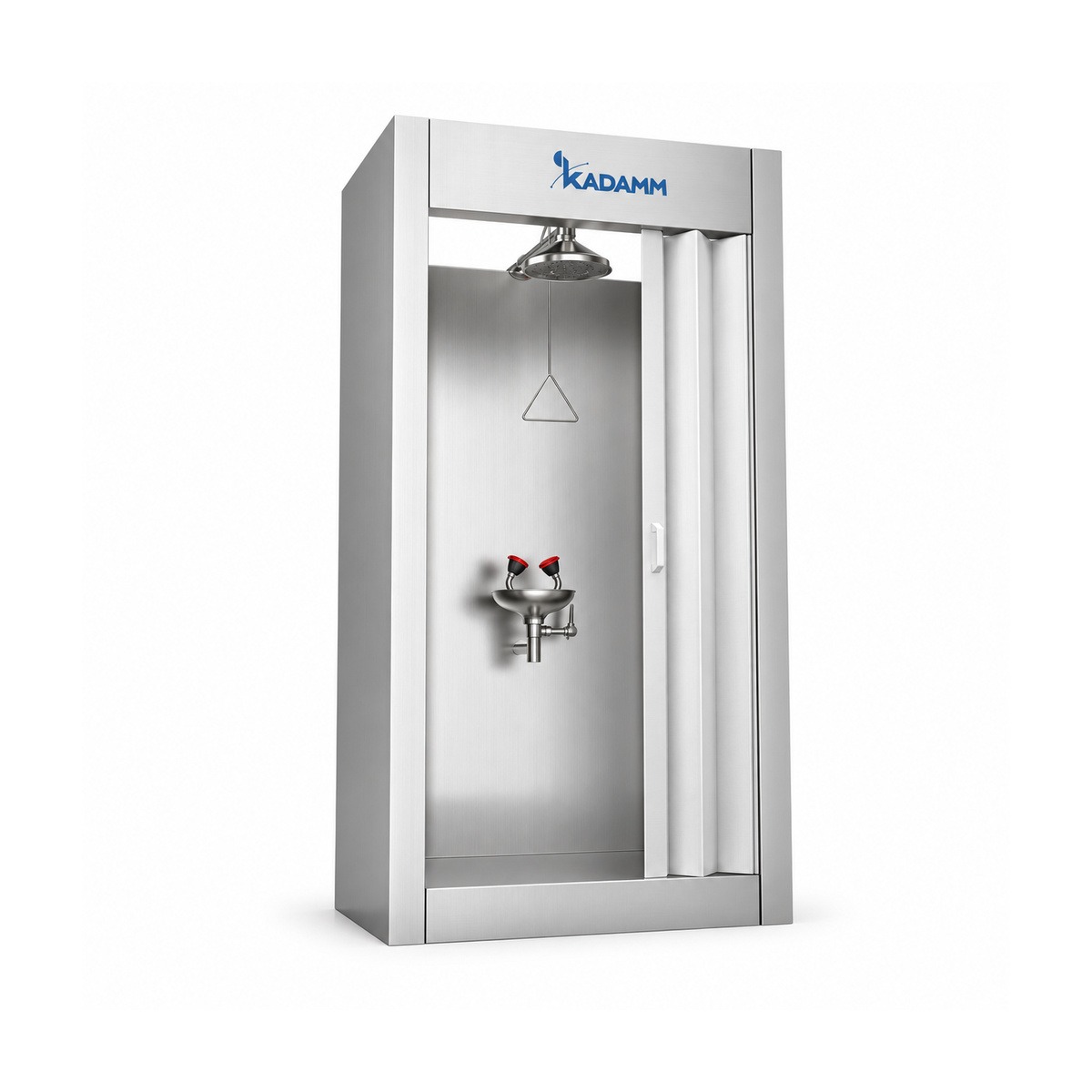

КАДАММ АДУ-А-Д — кабина аварийного душа с фонтаном для промывки глаз
Закрытая кабина, внутри которой смонтированы душ для тела и фонтан для глаз. Стенки удерживают брызги воды с химикатом и дают пострадавшему возможность снять загрязнённую одежду без посторонних. Подключается к водопроводу, обогрева не имеет.
Закрытая кабина со шторкойБрызги остаются внутриДуш и фонтан в одном объёмеНержавеющая сталь 304
▤
Составьте спецификацию под ваш объект1 модель и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
2100 × 1500 × 800 мм
Габариты кабины (В×Ш×Г)
80 л/мин
Поток душа
10 л/мин
Поток промывки глаз
3–6 бар
Рабочее давление воды
1" / 1/2"
Вход и выход
60 кг
Масса
Модели и артикулы
КАДАММ АДУ-А-Д
кабина со шторкой, душ и фонтан для глаз; габариты 2100 × 1500 × 800 мм, душ 80 л/мин, глаза 10 л/мин, давление 3–6 бар, вход 1", выход 1/2"; сталь 304, 60 кг
Что это за серия
КАДАММ АДУ-А-Д — не открытая стойка, а кабина аварийного душа. Внутри смонтированы душевая лейка и фонтан для промывки глаз, снаружи стенки из нержавеющей стали 304 образуют замкнутый объём 2100 × 1500 × 800 мм (высота, ширина, глубина). Человек заходит внутрь, включает воду тягой душа или нажимным клапаном фонтана и промывается, целиком встав под поток. Серия состоит из одного артикула.
У стенок кабины две задачи. Первая — удержать брызги: вода со смытым химикатом не разлетается по цеху, не загрязняет зону вокруг и не попадает на других сотрудников. Вторая — уединение: при серьёзном поражении загрязнённую одежду приходится снимать полностью, и в закрытом объёме это можно сделать без свидетелей и без спешки.
Поток душа составляет 80 л/мин и превышает ориентир методики ANSI Z358.1 (не менее 75,7 л/мин). Поток промывки глаз — 10 л/мин, форсунки закрыты мягким резиновым стаканом, который исключает контактные травмы, когда пострадавший приближает лицо к струе. Ориентир методики для фонтана — не менее 11,4 л/мин; если проект требует строго этого значения, сообщите нам, и инженеры уточнят исполнение фонтана под вашу задачу.
Рабочее давление воды — 3–6 бар (0,3–0,6 МПа), вода питьевая. Вход воды выполнен резьбой 1" (25 мм), выход — 1/2" (13 мм). Душ и фонтан могут работать одновременно, поэтому подводящую магистраль рассчитывают на суммарный расход, а дренаж в кабине и вокруг неё — на 80 л/мин и более.
Кабину берут там, где душем пользуются часто, к изоляции загрязнённой воды предъявляют строгие требования, а уединение пострадавшего имеет значение: химические производства, лаборатории с концентрированными кислотами и щёлочами, гальваника, фармацевтика. Для типовых постов у рабочего места открытая стойка проще и компактнее.
Граница серии — отсутствие обогрева и бака. Кабина рассчитана на помещения или защищённые участки, где вода в сети не замерзает и нужного давления достаточно. Для уличных площадок, мороза и жары смотрите соседние серии ниже. Нужен расчёт под ваш объект — наши инженеры подберут исполнение по опросному листу.
Кабину ставят на ровное основание и крепят анкерами. Воду подводят ко входу 1" (25 мм), отвод — через выход 1/2" (13 мм) в канализацию или дренаж. Дренаж внутри и вокруг кабины должен принимать поток душа 80 л/мин. После монтажа делают пробный пуск обоих контуров. Раз в неделю выполняют тестовый пуск с записью в журнал; перед входом оставляют свободный подход.
Как устроена серия
Закрытый объёмСтенки кабины 2100 × 1500 × 800 мм удерживают брызги воды с химикатом, зона вокруг остаётся чистой.
Спецификация КАДАММ АДУ-А-ДМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Химические производстваЗоны с частыми инцидентами: кабина превращается в полную точку самопомощи с душем и фонтаном.
ФармацевтикаСанитарные зоны, где загрязнённая вода должна остаться внутри кабины.
Лаборатории с агрессивной химиейКонцентрированные кислоты и щёлочи: одежду снимают полностью, в уединении.
Гальваника и травлениеСтойкая нержавеющая сталь и удержание брызг электролита внутри.
Энергетика и атомные объектыРегламентные требования к локализации смывов и сбору воды.
Пищевая химияМоющие концентраты: кабину ставят у зоны приготовления растворов.
Чем сильна серия
Брызги остаются внутри. Вода со смытым химикатом остаётся в объёме кабины и уходит в дренаж, а не по цеху.
Душ и фонтан вместе. Тело и глаза промываются в одном месте, без перехода между постами.
Уединение пострадавшего. При тяжёлом поражении одежду снимают полностью, и никто не мешает промывке.
Мягкий стакан на форсунках. Лицо при приближении к потоку не получает контактных травм.
Когда выбирают КАДАММ АДУ-А-Д: Берите АДУ-А-Д, когда нужна полноразмерная кабина, а не стойка: чтобы удержать брызги, обеспечить уединение или выполнить требование технологии. Если достаточно открытого поста у рабочего места, берите стоечные АДУ-КМ из стали или АДУ-КМ-П с пластиковыми трубами; для автослива воды из трубопровода глаз подойдёт АДУ-А-АС. Если кабину нужно обогревать или охлаждать, смотрите АДУ-ДК с обогревом кабины для помещений и АДУ-БК с баком тёплой воды для севера и жаркого климата. Для улицы с морозами — АДУ-А-НК с греющим кабелем или АДУ-ОК в Ex-исполнении, для взрывоопасной зоны — АДУ-А-ВЗ. Если давления в сети нет, берите АДУ-Б с баком над душем или автономную АДУ-П.
Как подобрать под объект
Кабина для помещений без обогрева. Цифры — из таблицы карточки.
Условие на объекте
Что выбрать
Давление в сети
Нужно 0,3–0,6 МПа (3–6 бар), питьевая вода. Ниже 0,2 МПа: берите АДУ-Б с баком или добавьте насос.
Мороз и улица
Кабина без обогрева, для помещений. Для улицы смотрите АДУ-БК, АДУ-ОК, АДУ-А-НК.
Ограничение по высоте и площадке
Габарит 2100×1500×800 мм, масса 60 кг. Площадку готовят с дренажом или канализацией.
Взрывоопасная зона
Серия без Ex. Для зоны 1 или 2 выбирайте АДУ-А-ВЗ или АДУ-ОК.
В чём преимущество кабины перед открытой стойкой?+
Кабина удерживает брызги воды со смытым химикатом, чтобы зона не загрязнялась повторно, даёт уединение для полного снятия одежды и отводит воду внутри себя.
Открытая стойка выигрывает по цене, площади и скорости подхода с любой стороны. Это стандартное решение для большинства рабочих мест.
Достаточно ли места внутри кабины?+
Внутреннее пространство 2100 × 1500 × 800 мм позволяет взрослому человеку полностью встать под лейку, наклониться к фонтану для глаз и снять одежду, не задевая стенок.
Достаточен ли поток фонтана 10 л/мин?+
Методика ANSI Z358.1 указывает для фонтана для глаз не менее 11,4 л/мин в течение 15 минут. Поток фонтана этой кабины составляет 10 л/мин, форсунки закрыты мягким резиновым стаканом.
Если ваш проект или внутренний регламент требует именно 11,4 л/мин и выше, сообщите нам: инженеры уточнят исполнение фонтана под ваше требование.
В каких местах аварийный душ обязателен?+
СП 2.2.3670-20 требует, чтобы рабочие места с возможным контактом с раздражающими химическими веществами были оснащены устройствами для немедленного смывания с кожи и слизистой глаз.
На практике добавляют условия размещения: не дальше 10 секунд быстрого шага, в том же помещении, без лестниц и дверей на пути.
Существует ли ГОСТ на аварийные души?+
Отдельного ГОСТа на конструкцию нет. Оснастить рабочие места устройствами для смывания химических веществ обязывает СП 2.2.3670-20, общие требования безопасности производственных процессов задаёт межгосударственный ГОСТ, а параметры потока и времени проектируют по методике ANSI Z358.1.
Кабина имеет сертификат ТР ТС; документы о соответствии запрашивайте у менеджера.
Какие требования к дренажу?+
При включении душа поток достигает 80 л/мин. Дренаж внутри и вокруг кабины должен принимать такой объём; это закладывают при проектировании площадки.
Выход кабины выполнен резьбой 1/2" (13 мм), подробности подключения слива уточняйте у менеджера.
Подходит ли кабина для улицы и мороза?+
Нет, кабина не имеет обогрева и бака, поэтому рассчитана на помещения и защищённые участки, где вода не замерзает. Температура воды для промывки должна быть 16–38 °C.
Если вода в сети холодная, добавляют термостатический смеситель или узел тёплой воды. Для улицы выбирайте соседние серии с обогревом.
Что поставляется в комплекте?+
Кабина в сборе: каркас, панели, лейка душа, фонтан с чашей, тяга душа, нажимной клапан, табличка-знак, паспорт и инструкция по монтажу. Анкеры и уплотнительную ленту берут отдельно.
Что прислать для расчёта под наш объект?+
Мы проектируем под задачу заказчика. Пришлите опросный лист: климат и температуру помещения, давление и температуру воды в сети, число постов, наличие дренажа и описание вещества, с которым работают.
По этим данным наши инженеры подтвердят выбор серии или предложат соседнюю. Нестандартные требования опишите в поле «Опишите задачу» конфигуратора.
Пропала вода в сети: что делать?+
Кабина работает только от водопровода. Для места с ненадёжной сетью выбирайте АДУ-Б с баком.
Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному.
Можно ли поставить кабину при отрицательной температуре?+
Нет: кабина без обогрева рассчитана на помещения. Для мороза используйте АДУ-А-НК (кабель, до −50 °C) или АДУ-БК.
Мороз до −40 °C без бака возможен только с кабелем, но воду он не греет.
Зачем термосмеситель и куда сливается вода?+
Смеситель держит на выходе 16–38 °C. Кабина воду сама не греет.
Поток при включении доходит до 80 л/мин, дренаж внутри и вокруг кабины должен его принимать.
