Станции с собственным баком работают там, где нет водопровода: на площадке, на удалённом участке, во временном помещении. Одни подают воду самотёком, другие держат давление воздуха и дают душ вместе с фонтаном для глаз. Исполнение подбирают по запасу воды, потоку и условиям эксплуатации.
Модели и артикулы
Что это за серия
КАДАММ АДУ-П — серия переносных автономных станций для промывки глаз. Вода хранится в собственном баке объёмом от 30 до 160 л, поэтому подключение к водопроводу не нужно: станцию ставят на площадке, на удалённом участке, на временном посту или как резерв на время ремонта сети. В серии 18 артикулов, и они делятся на три группы: самотёчные пластиковые станции, лабораторные станции из полиэтилена и стальные станции под давлением воздуха.

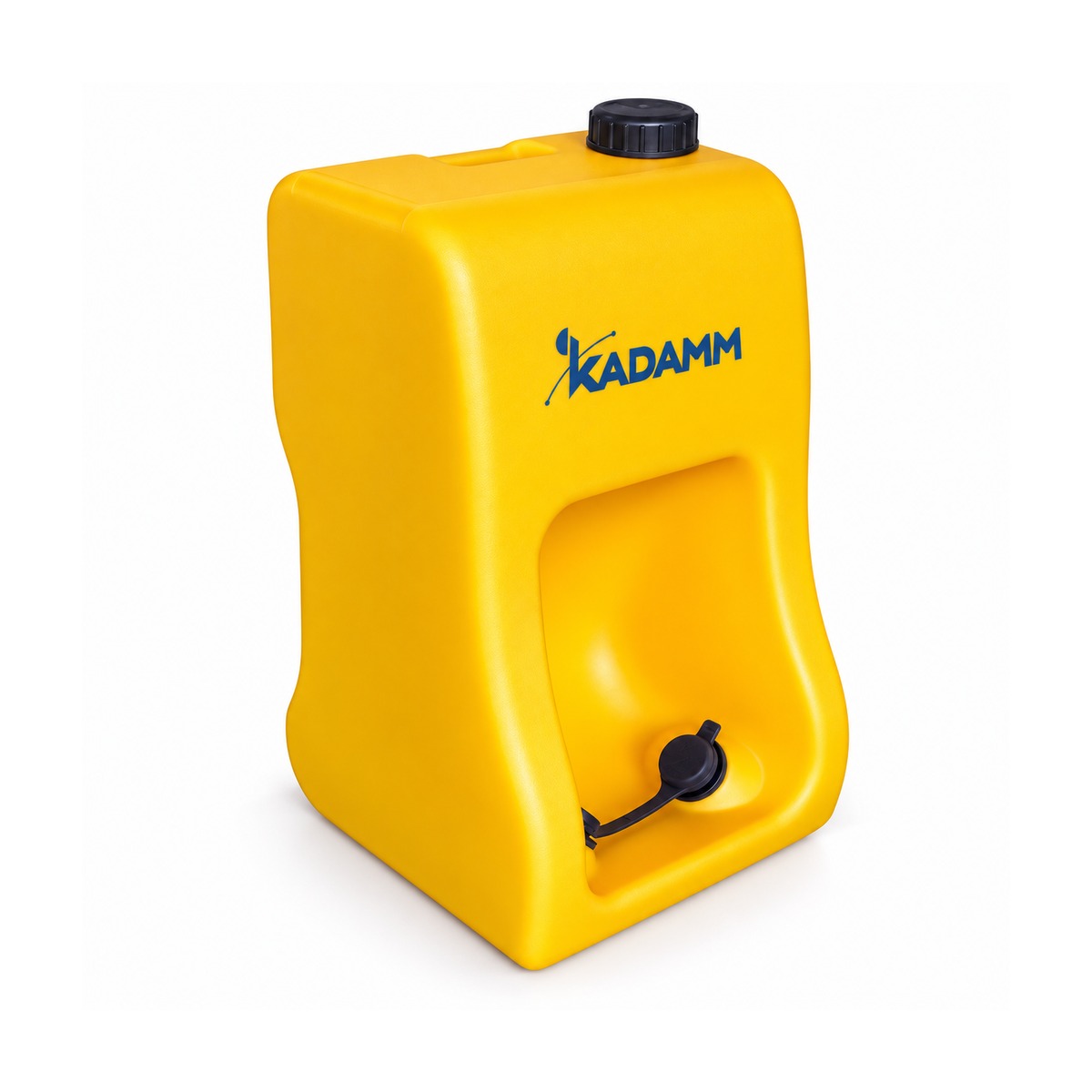

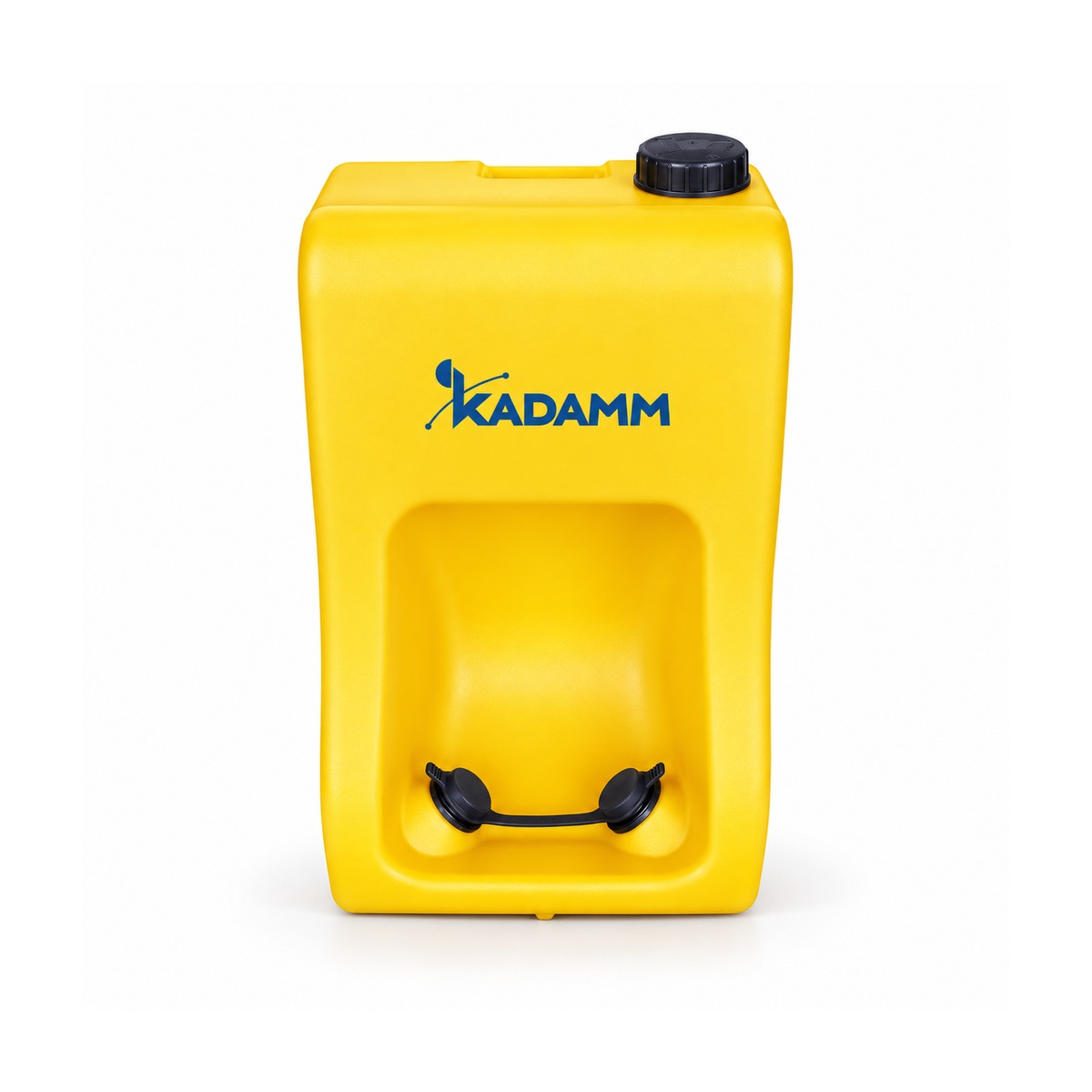

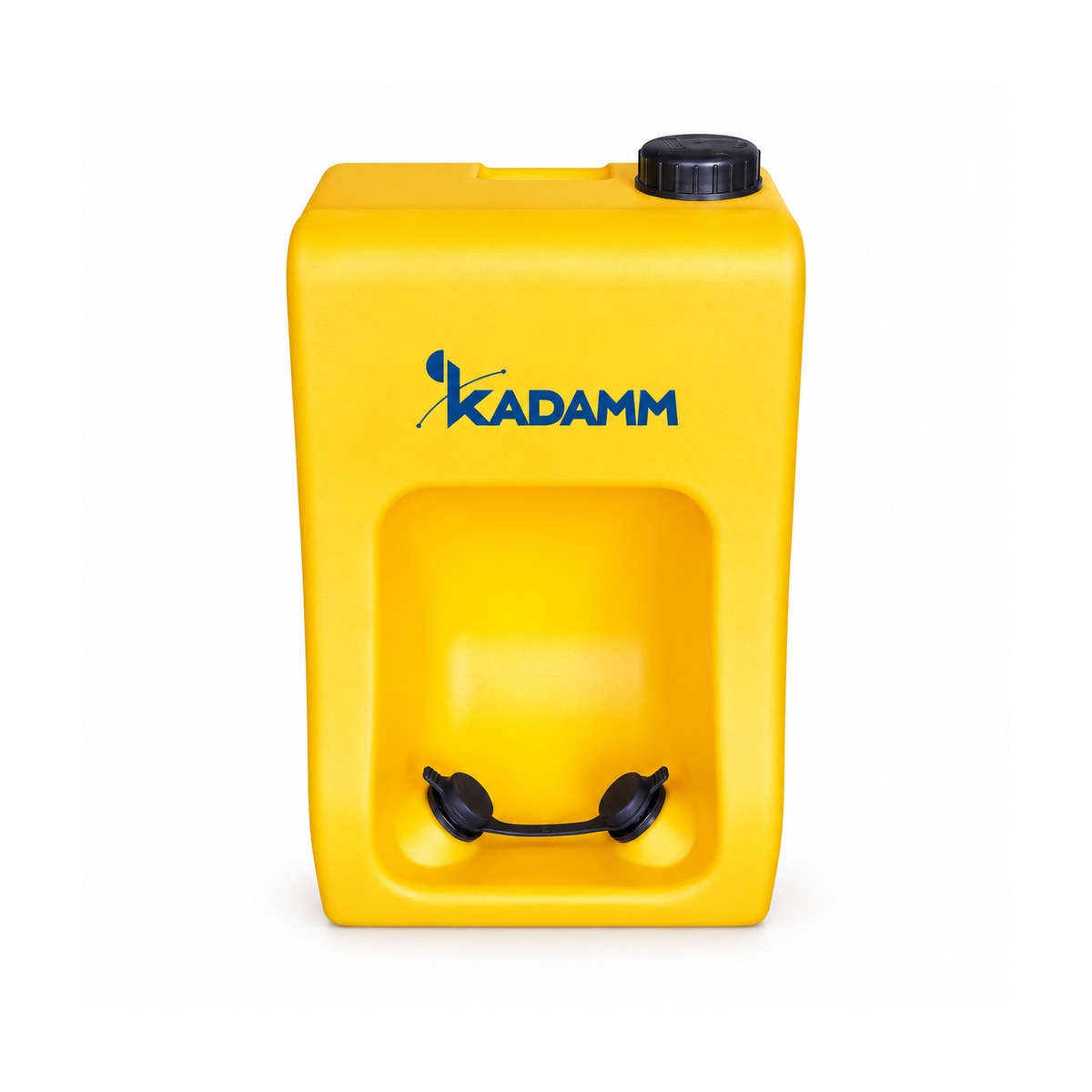

Самотёчные станции АДУ-П-А, АДУ-П-Б, АДУ-П-4, АДУ-П-6, АДУ-П-24 и АДУ-П-27 подают воду силой тяжести: насос и электричество не нужны. У АДУ-П-А и АДУ-П-Б корпус из полиэтилена пищевого класса, поток 2,6 л/мин на две форсунки. Бак АДУ-П-А на 60 л даёт до 18 минут промывки, бак АДУ-П-Б на 30 л — около 9 минут. Это важно при выборе: ANSI Z358.1 исходит из 15 минут промывки, поэтому АДУ-П-Б уместна в зонах умеренного риска и как дополнительная точка. АДУ-П-24 вешается на стену на металлическом крюке, АДУ-П-27 стоит на тележке из нержавеющей стали с ведром для сточной воды.
Тележки решают вопрос с использованной водой. У АДУ-П-АТ и АДУ-П-БТ вода со следами реагента уходит в поддон 142 л, пол остаётся сухим, а станцию перекатывают на четырёх колёсах: два неповоротных и два поворотных с полной фиксацией. Слив поддона выведен краном в нижней части, форсунки на тележке стоят на высоте 838–1346 мм. Вместо поддона можно взять сменный контейнер АДУ-КО.

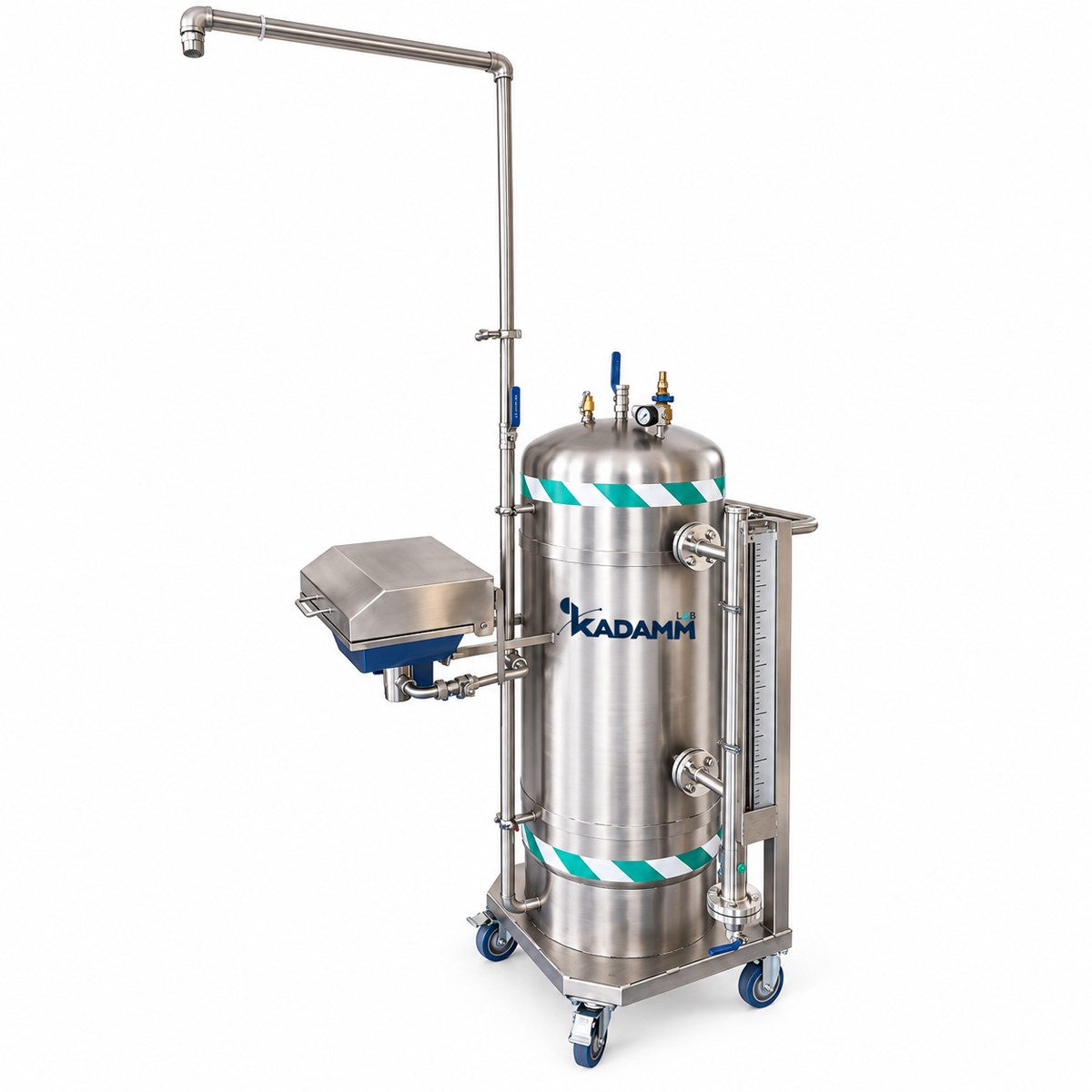

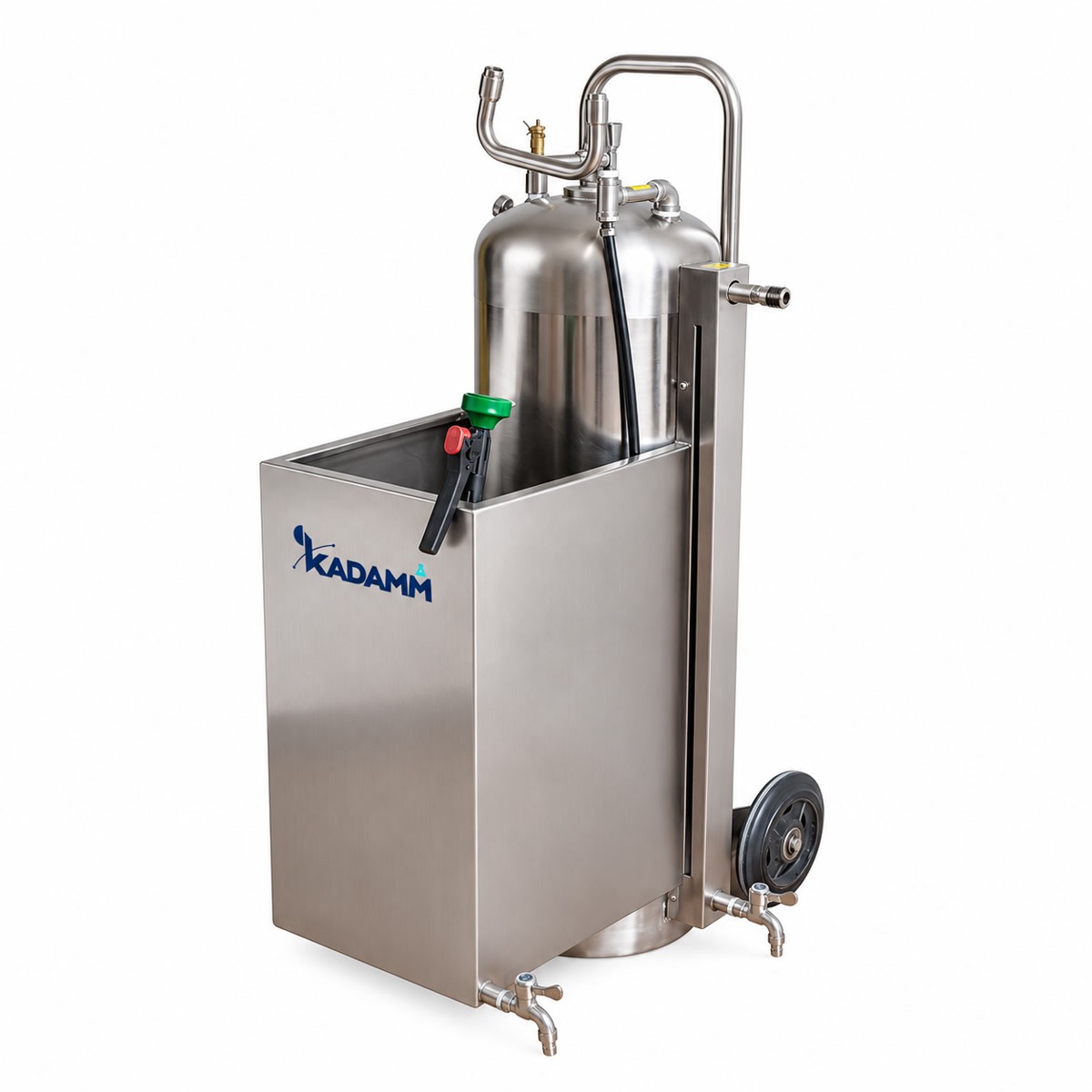

Стальные станции АДУ-П-5, АДУ-П-9 и АДУ-П-15 работают под избыточным давлением около 0,3 МПа и дают поток фонтана не менее 11,4 л/мин. АДУ-П-9 с баком 160 л добавляет душ не менее 75,7 л/мин, манометр, внешний указатель уровня и предохранительный клапан, настроенный на 0,4 МПа; испытательное давление бака — 0,45 МПа. АДУ-П-5 с баком 110 л собирает использованную воду во встроенный поддон, у АДУ-П-15 с баком 50 л есть манометр. У АДУ-П-5 и АДУ-П-15 есть гибкий шланг для обмыва тела.

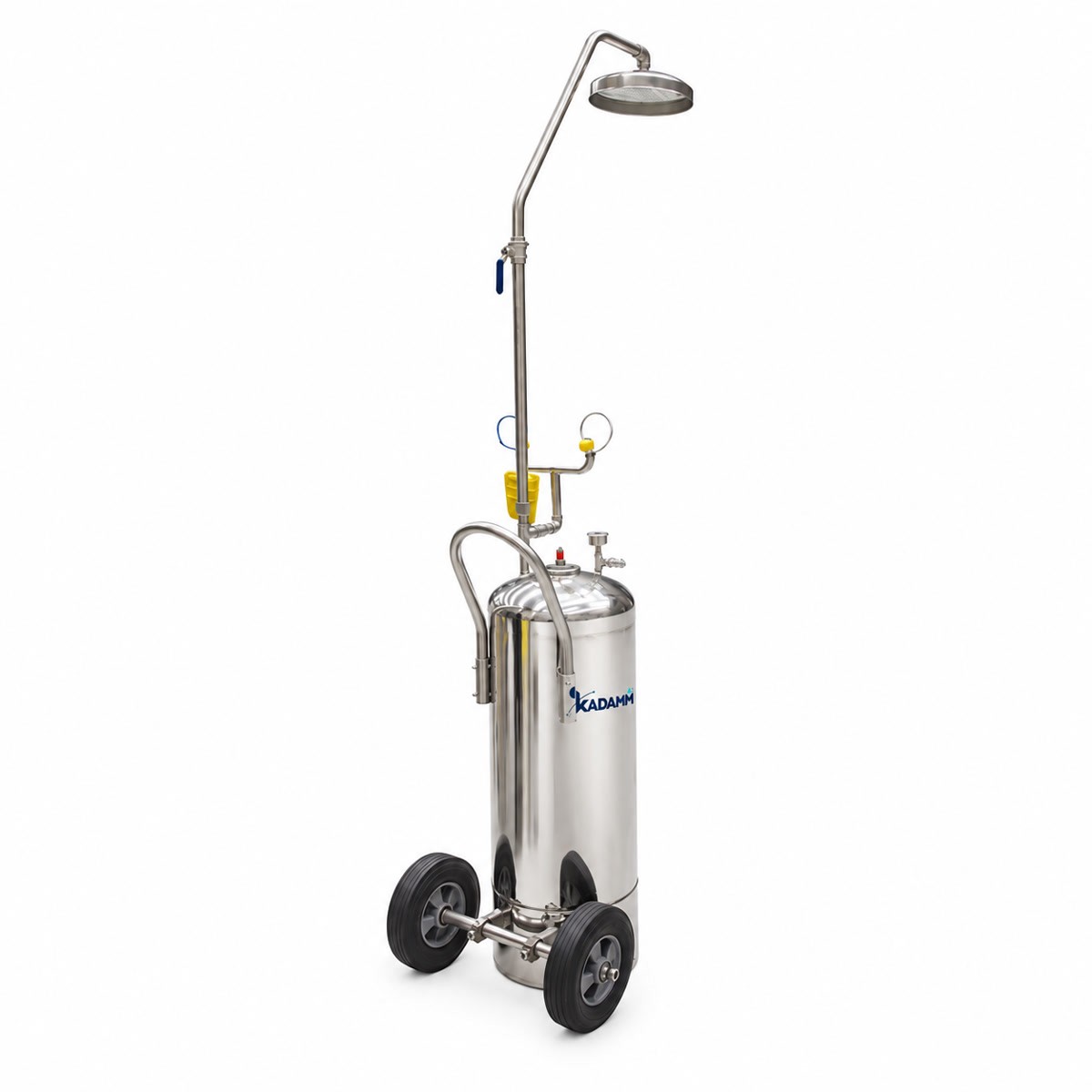

АДУ-П-20, АДУ-П-21 и АДУ-П-22 — станции из нержавеющей стали 304 на двух колёсах. Бак вмещает 75 л, из них 45 л полезного объёма, воду подают давлением воздуха от 0,2 до 0,6 МПа, промывка длится не менее 15 минут. АДУ-П-21 дополнена душем: лейка 10 дюймов, душ не менее 75,7 л/мин, фонтан не менее 11,4 л/мин, высота станции 2130 мм. АДУ-П-22 комплектуется жёлтыми ABS-насадками и позволяет подключить ручную насадку для глаз.
Границы серии. Станции рассчитаны на среду от 5 °C: обогрева нет, зимой на улице бак замёрзнет. Для морозного климата смотрите АДУ-БК, АДУ-ОК и АДУ-ОКФ. Температура воды в баке равна температуре среды: тёплую воду 16–38 °C по ANSI Z358.1 станции не готовят. Воду в баке меняют по графику по инструкции, иначе она станет средой для бактерий; ведите журнал замены воды и еженедельных осмотров.
Мы проектируем решение под задачу. Чтобы подобрать станцию, пришлите опросный лист: число постов, запас воды на нужное время, нужен ли душ, температуру среды, место установки и способ отвода стоков. Нестандартное исполнение опишите в поле «Опишите задачу» конфигуратора, наши инженеры рассчитают комплект.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ АДУ-П-А | КАДАММ АДУ-П-АТ | КАДАММ АДУ-П-Б | КАДАММ АДУ-П-БТ | КАДАММ АДУ-П-4 | КАДАММ АДУ-П-5 | КАДАММ АДУ-П-6 | КАДАММ АДУ-П-7 | КАДАММ АДУ-П-8 | КАДАММ АДУ-П-9 | КАДАММ АДУ-П-11 | КАДАММ АДУ-П-14 | КАДАММ АДУ-П-15 | КАДАММ АДУ-П-20 | КАДАММ АДУ-П-21 | КАДАММ АДУ-П-22 | КАДАММ АДУ-П-24 | КАДАММ АДУ-П-27 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | Переносная станция | Станция на тележке | Переносная станция | Станция на тележке | Самотёчная станция | Станция под давлением со сбором воды | Самотёчная станция | Переносная станция | Станция под давлением, душ и фонтан | Станция на тележке | Переносная станция | Станция под давлением воздуха | Станция под давлением воздуха на колёсах | Станция с душем на колёсах | Станция с ручной насадкой на колёсах | Настенная самотёчная станция | Самотёчная станция на тележке | |
| Объём бака, л | 60 | 30 | 110 | 60 | 30 | 60 | 160 | 60 | 50 | 75 | 35 | 60 | ||||||
| Полезный объём, л | — | 45 | 30 | — | ||||||||||||||
| Время промывки | До 18 минут | Около 9 минут | — | Более 15 минут непрерывно | — | Не менее 15 минут | Более 15 минут | Не менее 15 минут | Более 15 минут | |||||||||
| Расход фонтана, л/мин | 2,6 на две форсунки | Не менее 1,5 | Не менее 11,4 | Не менее 1,5 | — | Не менее 11,4 | — | Не менее 11,4 | — | Не менее 11,4 | — | |||||||
| Расход душа, л/мин | — | Не менее 75,7 | — | Не менее 75,7 | — | |||||||||||||
| Подача воды | Самотёк, насос и электричество не нужны | Самотёк | Избыточное давление в баке | Самотёк | Уточняйте у менеджера | Избыточное давление в баке | Уточняйте у менеджера | Давление воздуха | Самотёк, давление падает с уровнем воды | |||||||||
| Рабочее давление, МПа | — | Около 0,3 | — | Около 0,3 | — | Около 0,3 | 0,2–0,6 | 0,6 (давление воздуха) | 0,2–0,6 | — | ||||||||
| Материал | Полиэтилен пищевого класса, жёлтый | Полиэтилен высокой плотности или ABS-пластик, стенка 2 мм | Сталь 304, 316L по заказу | Полиэтилен высокой плотности или ABS-пластик, стенка 2 мм | Полиэтилен низкой плотности, стойкий к кислотам и щелочам | Сталь 304, 316L по заказу | Полиэтилен низкой плотности, стойкий к кислотам и щелочам | Сталь 304 или 316 | Бак из стали 304 | Полиэтилен, сигнальный зелёный | Полиэтилен и ABS-пластик, рама из нержавеющей стали | |||||||
| Температура окружающей среды, °C | — | 5–40 (полиэтилен), 5–35 (ABS) | Уточняйте у менеджера | 5–40 (полиэтилен), 5–35 (ABS) | — | 5–40 | — | 5–40 | 5–45 | — | ||||||||
| Габариты, мм | 740 × 420 × 420 | 740 × 420 × 420 (станция), 860 × 615 × 520 (тележка) | 630 × 340 × 340 | 630 × 340 × 340 (станция), 860 × 615 × 520 (тележка) | 550 × 250 × 360 | 1300 × 400 × 850 (бак), высота 1150 | 540 × 500 × 600 | 460 × 620 × 1380 | — | 620 × 540 × 1410 | 460 × 620 × 1380 | 1100 × 350 × 350 (бак), высота 1150 | Ø550 × 1140 | Ø550 × 2130 | Ø550 × 1140 | 550 × 260 × 370 | 400 × 580 × 1650 | |
| Характерные высоты, мм | — | 838–1346 (форсунки) | — | 838–1346 (форсунки) | — | 1140; 1070; 870 | 2130; 1580; 1140; 1070; 870 | 1140; 1070; 870 | 838–1143 (форсунка от пола) | 1060 (слив от пола) | ||||||||
| Масса нетто / брутто, кг | 8,5 / 9,5 | 26,5 / 27,5 | 6,0 / 7,0 | 24,0 / 25,0 | — | 16 / 17 | 24 / 27 | — | 18 / 19 | 25 / 28 | — | 7 (67 с полным баком) | ||||||
| Упаковка, мм | — | 710 × 560 × 460 | 690 × 610 × 680 | — | Бак 650 × 500 × 520; тележка 620 × 540 × 720 | 690 × 610 × 680 | — | |||||||||||
| Слив и сбор воды | — | Поддон 142 л, кран в нижней части | — | Поддон 142 л, кран в нижней части | — | Встроенный поддон | — | Внутренняя коническая резьба 1/2" (FNPT) | — | Ведро для сточной воды в комплекте | ||||||||
| Колёса и тележка | — | 2 неповоротных + 2 поворотных с фиксацией | — | 2 неповоротных + 2 поворотных с фиксацией | — | Тележка | — | Два резиновых колеса | — | Тележка из нержавеющей стали | ||||||||
| Фонтан: клапан и привод | — | Шаровой кран 1/2" из стали 304, пуск рукояткой | Шаровой кран 1/2" из стали 304, пуск нажимной планкой | Шаровой кран 1/2" из стали 304, пуск рукояткой, жёлтые ABS-насадки | Пуск опусканием жёлтой чаши | — | ||||||||||||
| Душ: клапан и привод | — | Шаровой кран 3/4" из стали 304, лейка 10", пуск тягой | — | |||||||||||||||
| Дополнительно | — | Гибкий шланг для обмыва тела, длина по заказу | — | Манометр, внешний указатель уровня, предохранительный клапан 0,4 МПа, испытательное давление 0,45 МПа | — | Гибкий шланг для обмыва тела, манометр, испытательное давление 0,45 МПа | Максимальное давление накачки 0,6 МПа | — | Подключение ручной насадки 1/2" | Металлический крюк, монтаж на высоте 150–160 см | Запасная подводящая труба | |||||||
| Стандарты и сертификация | Сертификат ТР ТС | Методика проектирования ANSI Z358.1 | — | Методика проектирования ANSI Z358.1 | — | |||||||||||||
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Сферы применения
Чем сильна серия
Работа без коммуникаций. Заполненный бак даёт точку промывки без водопровода, насоса и электричества.
Широкий выбор запаса воды. Бак от 30 до 160 л: от компактной АДУ-П-Б до АДУ-П-9 с душем и фонтаном.
Поток по задаче. Самотёчные станции с потоком 2,6 л/мин для умеренного риска и стальные станции под давлением с фонтаном не менее 11,4 л/мин для основной точки.
Сухой пол. Поддон 142 л у тележек АДУ-П-АТ и АДУ-П-БТ собирает использованную воду.
Мобильность. Колёса с фиксацией, лёгкий полиэтилен или стальной бак на двух колёсах: станцию переносит или перекатывает один человек.
Материал под условия. Полиэтилен для лабораторий и стройплощадок, нержавеющая сталь 304 для тяжёлых условий.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
| Параметр | АДУ-КМ | АДУ-КМ-П | АДУ-С | АДУ-А-АС | АДУ-А-Д |
|---|---|---|---|---|---|
| Что это | Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке | Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика | Душ для тела от водопровода без фонтана для глаз | Комбинированный душ и фонтан с педалью и автосливом воды из стойки | Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева |
| Установка | Пол, анкеры | Пол, анкеры | Пол, анкеры | Пол, анкеры | Кабина на полу, анкеры |
| Исполнений | 25 | 2 | 6 | 1 | 1 |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Фонтаны и станции для глаз
| Параметр | АДУ-ПД | АДУ-ПД-П | АДУ-СТ | АДУ-Н-НС | АДУ-Г |
|---|---|---|---|---|---|
| Что это | Напольный фонтан для глаз и лица от водопровода, пуск рукояткой или педалью | Напольный фонтан для глаз и лица из ABS-пластика с ножным приводом | Настенный фонтан для глаз и лица с чашей и сливом, пола не занимает | Настольная станция промывки глаз с краном у лабораторной мойки | Ручной распылитель на шланге: глаза, лицо и локальные участки тела |
| Установка | Пол, анкеры | Пол, анкеры | Стена | Стол, G1/2" | Кран G1/2", фланец на стол |
| Исполнений | 16 | 1 | 14 | 4 | 3 |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Обогрев, взрывозащита, автономные станции
| Параметр | АДУ-А-НК | АДУ-А-ВЗ | АДУ-П | АДУ-Р |
|---|---|---|---|---|
| Что это | Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, без Ex | Комбинированный душ и фонтан с электрообогревом во взрывозащищённом исполнении | Автономная станция с собственным баком, без подключения к водопроводу | Раковина с фонтаном для глаз и лица: передвижная автономная или стационарная |
| Установка | Пол, анкеры | Пол, анкеры | Без монтажа | Передвижная или стационарная |
| Исполнений | 4 | 3 | 18 | 2 |
| Страница серии | Перейти к серии | Перейти к серии | ← Вы здесь | Перейти к серии |
