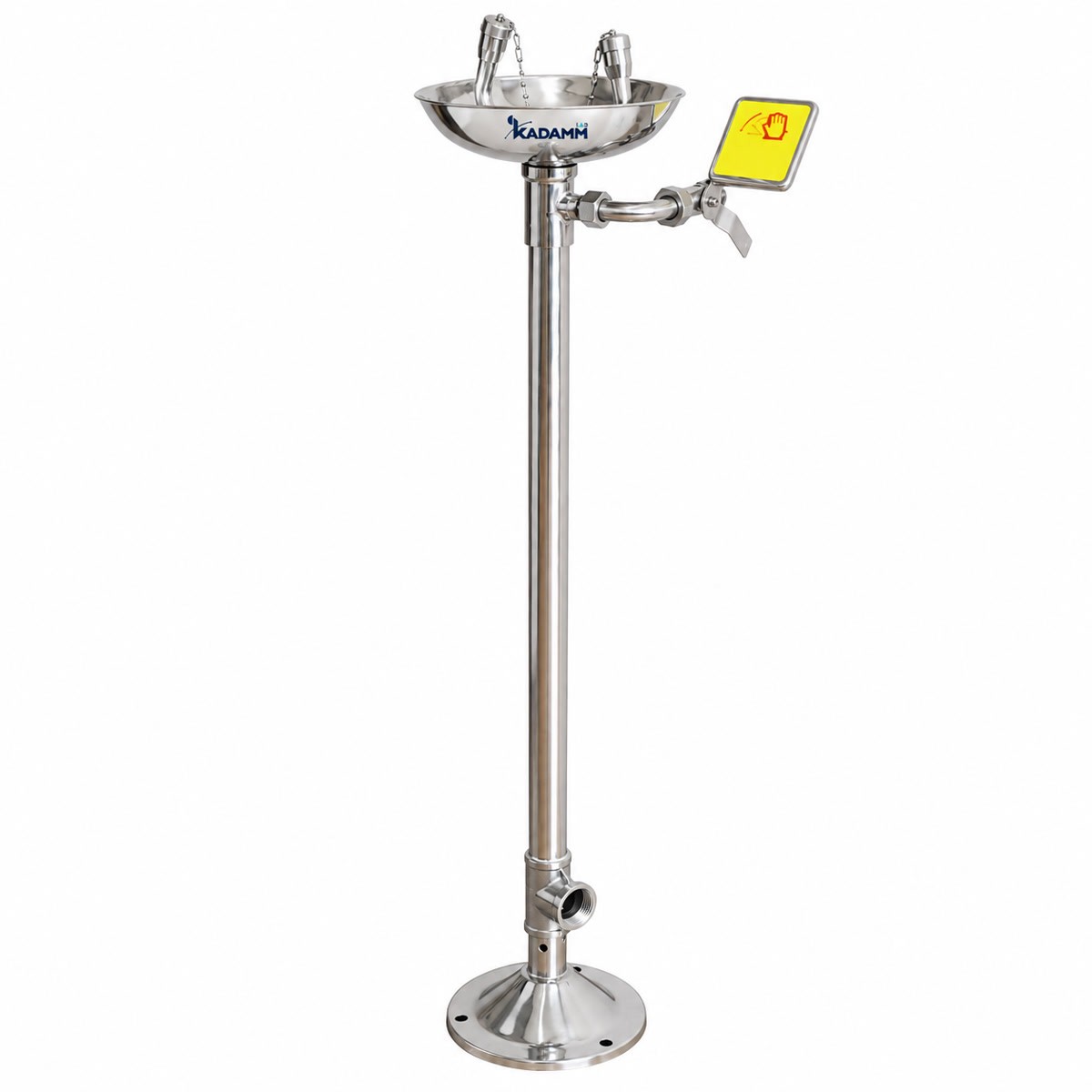

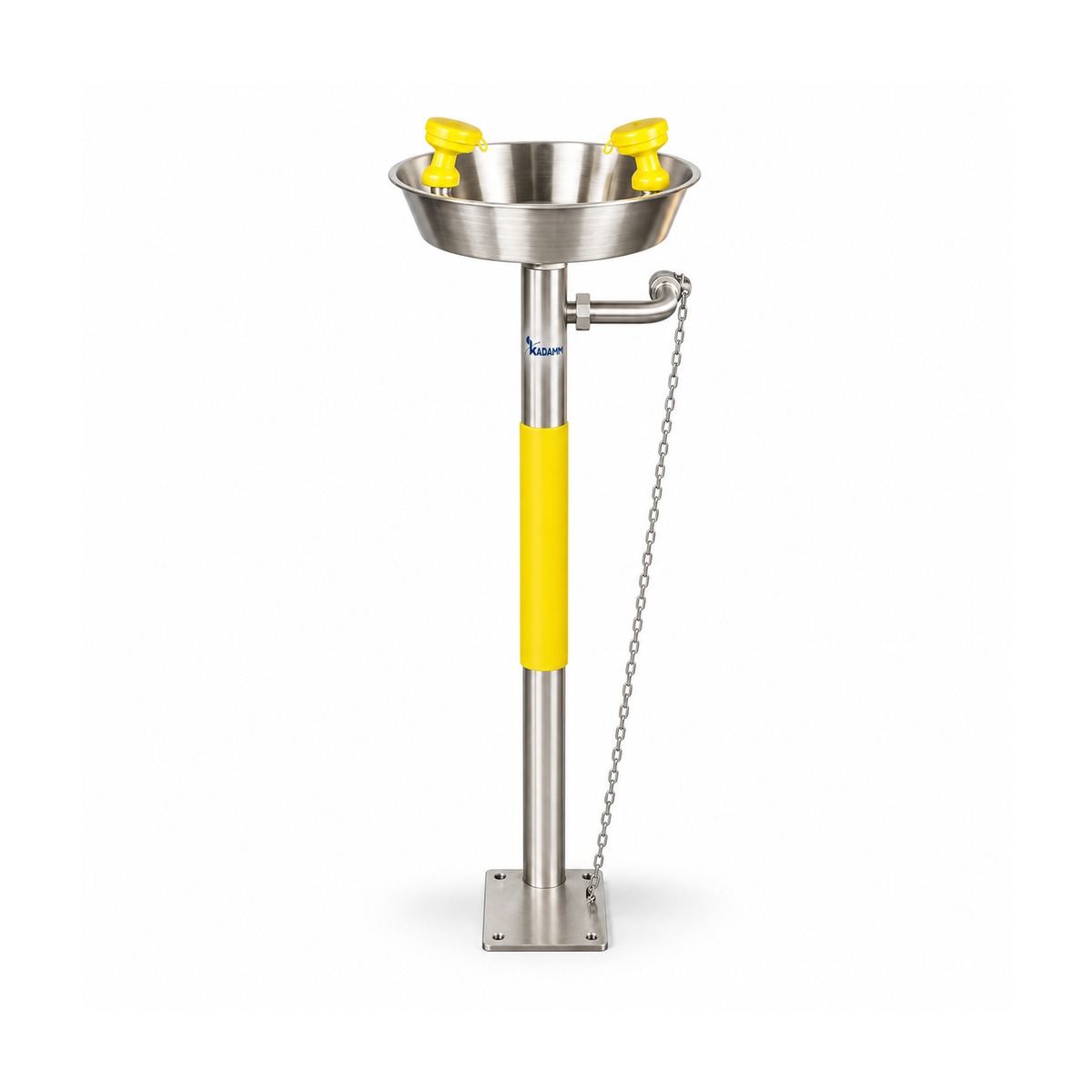

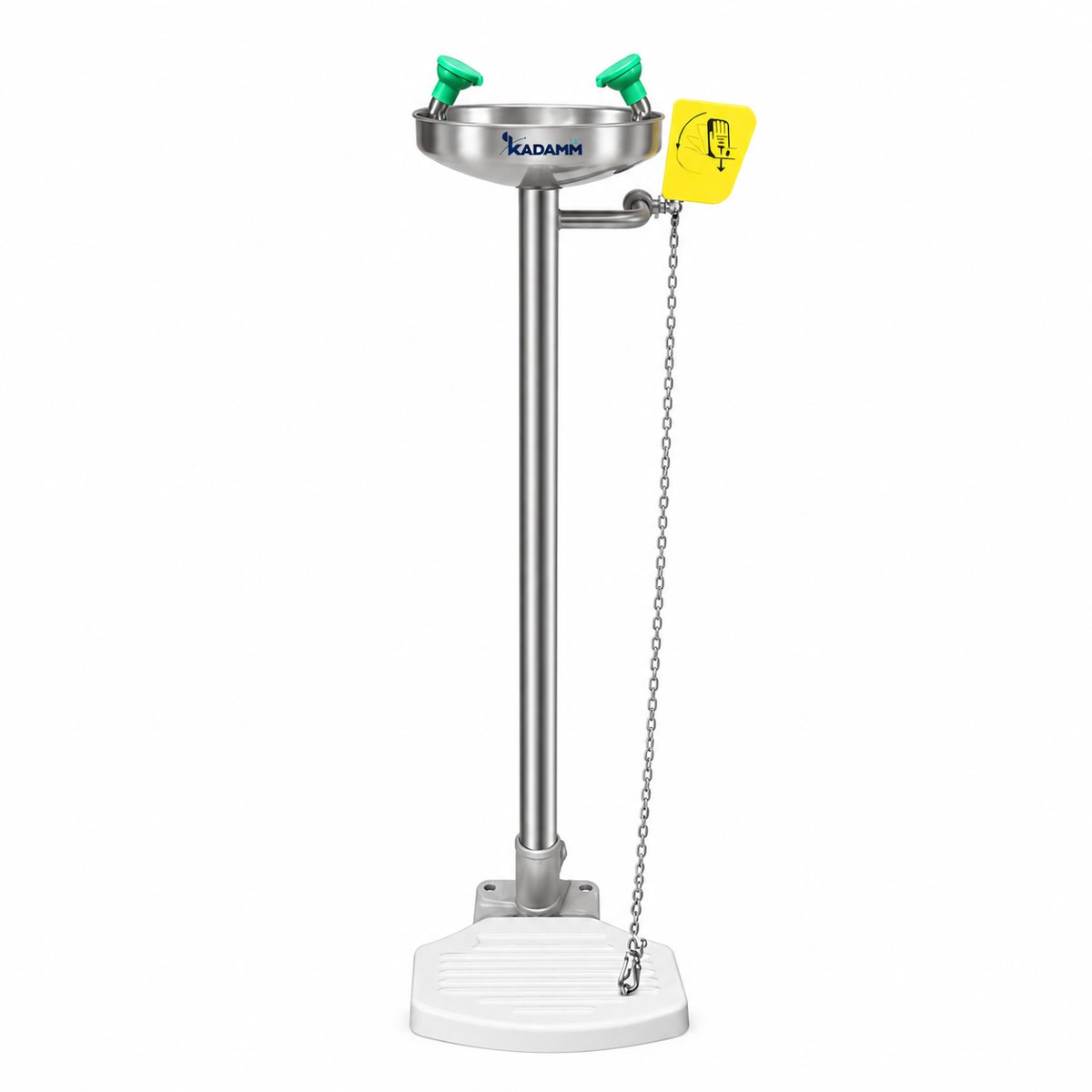

КАДАММ АДУ-ПД — напольная станция для промывки глаз и лица с педалью
Отдельно стоящая станция для экстренной промывки глаз и лица там, где рядом нет стены. Стойка из нержавеющей стали, пуск рукой или ногой, чаша со сливом, чтобы пол оставался сухим. Серия включает исполнения по цвету маркировки, материалу чаши, покрытию и приводу.
Не требует стеныСтойка из стали 304Пуск рукой и ногойЧаша со сливом
▤
Составьте спецификацию под ваш объект16 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
16
Исполнений в серии
≥11,4 л/мин
Расход промывки глаз и лица
0,2–0,6 МПа
Рабочее давление большинства исполнений
сталь 304
Материал стойки
1050 мм
Высота чаши от пола у ПД, ПД-Ж и ПД-З
от 30 л/мин
Подача воды для ПД, ПД-Ж и ПД-З
Модели и артикулы
КАДАММ АДУ-ПД
чаша из стали 304, натуральный цвет, Ø320 мм, пуск рычагом и педалью, масса 4,0 кг

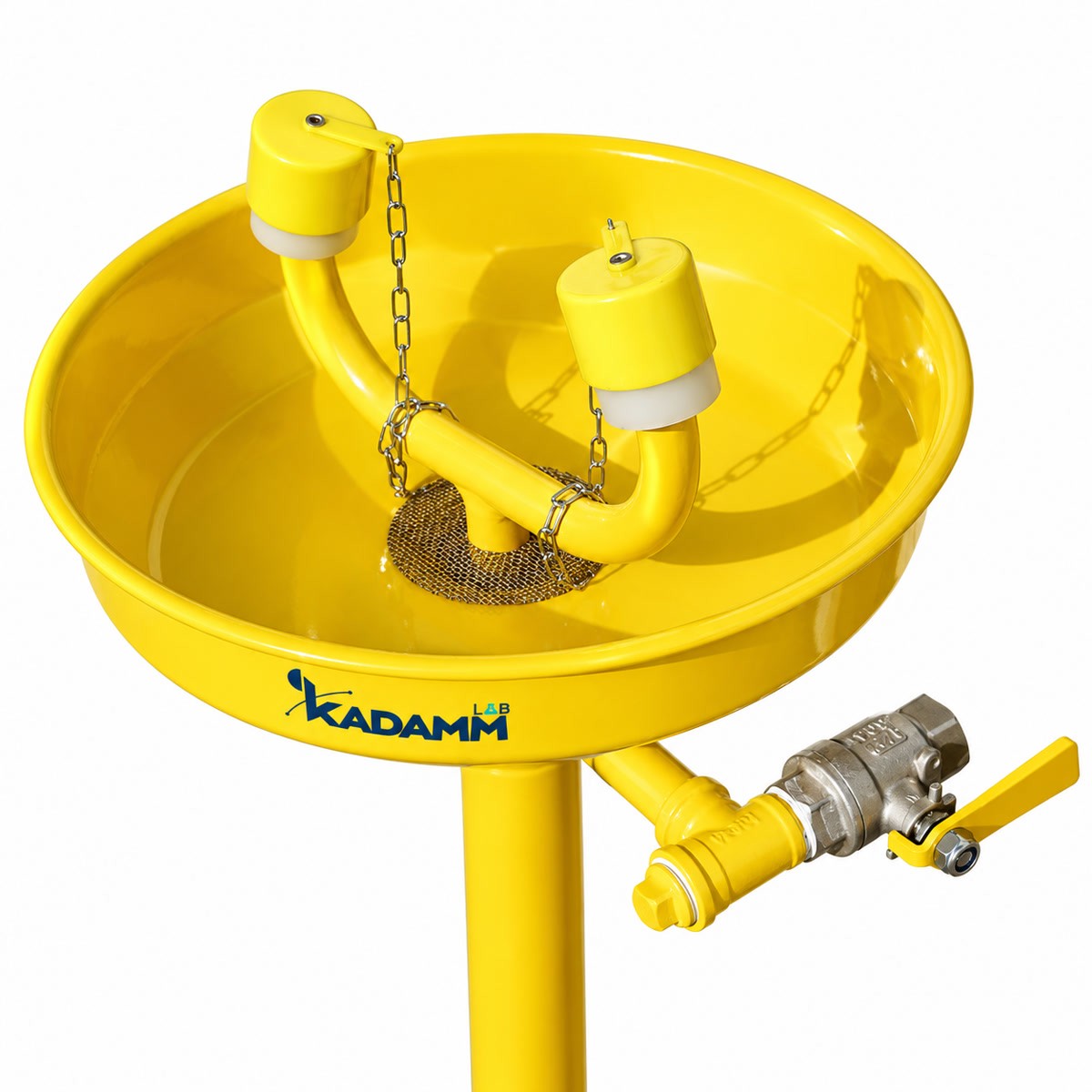

КАДАММ АДУ-ПД-Ж
чаша из жёлтого AES-пластика на стойке из стали 304, масса 3,8 кг
КАДАММ АДУ-ПД-З
стальная чаша с зелёным порошковым покрытием, маркировка «первая помощь», масса 4,0 кг
КАДАММ АДУ-ПД-1
сталь 304 (316L по заказу), чаша Ø260 мм, педаль, вход NPT 1/2", высота 1010 мм
КАДАММ АДУ-ПД-2
как ПД-1, чаша закрыта откидной крышкой ABS, связанной с клапаном
КАДАММ АДУ-ПД-5
сталь 304 с покрытием ABS, вход NPT 1/2", среда 5…40 °C
КАДАММ АДУ-ПД-6
сталь 304 с покрытием ABS и откидной крышкой чаши, педаль по заказу
КАДАММ АДУ-ПД-9
сталь 304 (316L по заказу), ножная педаль, вход NPT 1/2"
КАДАММ АДУ-ПД-10
сталь 304 с погружным покрытием ABS, давление 0,2–0,4 МПа, среда 5…38 °C, масса в упаковке 10 кг
КАДАММ АДУ-ПД-11
сталь 304, ручной нажим, давление 0,2–0,4 МПа, среда 5…38 °C, масса в упаковке 10 кг
КАДАММ АДУ-ПД-12
сталь 304, жёлтая чаша ABS, жёлтые насадки, ножная педаль, высота 880–1040 мм
сталь 304, стальная чаша, одна головка для глаз и лица с жёлтой пылезащитной крышкой
КАДАММ АДУ-ПД-15
сталь 304, жёлтая чаша ABS, одна головка с жёлтой пылезащитной крышкой
КАДАММ АДУ-ПД-16
сталь 304, чаша и насадки из стали 304
КАДАММ АДУ-ПД-17
сталь 304 (316 по заказу), нажимная панель и педаль ABS, масса нетто 5,6 кг
Что это за серия
КАДАММ АДУ-ПД — напольная станция для промывки глаз и лица. Стойку анкеруют к полу в самой рабочей зоне: у линии розлива, рядом со стендом или возле зарядных шкафов, там, где свободной стены нет. К отдельно стоящей точке подходят с трёх сторон, и пострадавший не ищет, с какой стороны к ней подойти. Станция питается от водопровода и подаёт не менее 11,4 л/мин по методике ANSI Z358.1.
В серии 16 артикулов. Первые три — АДУ-ПД, ПД-Ж и ПД-З — это стойка из стали 304 (труба Ø38 мм) с чашей Ø320 мм и бортом 95 мм. В АДУ-ПД чаша стальная, в ПД-Ж жёлтая из AES-пластика, в ПД-З стальная с зелёным покрытием. Они включаются нажимным рычагом и педалью, соединённой с клапаном цепью, и поставляются в сборе.
Исполнения ПД-1, ПД-2, ПД-5, ПД-6 и ПД-9 имеют стенку 2,5/3 мм и допускают замену стали 304 на 316L. В ПД-5 и ПД-6 сталь покрыта слоем ABS, а в ПД-2 и ПД-6 чаша закрыта откидной крышкой, связанной с клапаном: крышка защищает от пыли, а при подъёме сразу включает воду. Для всех пяти заказываются сигнализация, выход сигнала в диспетчерскую и пакет электрооборудования для опасных зон.
ПД-10 и ПД-11 — исполнения с давлением 0,2–0,4 МПа и температурой среды 5…38 °C, ручным нажимом и временем промывки более 15 минут; в ПД-10 сталь покрыта погружным слоем ABS. ПД-12…ПД-17 различаются чашей и насадками: стальная чаша и зелёные насадки, жёлтая чаша из ABS-пластика, одна головка для глаз и лица с наклонной поверхностью, полностью стальные насадки. ПД-12 и ПД-17 включаются педалью.
Давление — важный параметр. Для ПД, ПД-Ж и ПД-З нужно не менее 210 кПа, рекомендуется 0,3–0,6 МПа, подача от 30 л/мин питьевой воды 16–38 °C. Если давления недостаточно, струя не дойдёт до глаз; это проверяют при пуске в первую очередь. Присоединение — 1/2" (13 мм) на входе и 1-1/4" (32 мм) на сливе, у основных исполнений слив G1" (25 мм).
Станция рассчитана на положительную температуру: у ПД-17 прямо указано, что ниже нуля нужен незамерзающий раствор. Для мороза смотрите соседние серии, перечисленные ниже. Мы проектируем установку под вашу задачу, а высота, присоединения, материал и сигнализация подбираются по опросному листу.
Основание — ровный бетонный пол: для ПД, ПД-Ж и ПД-З три анкера М10, отверстия Ø12 мм, до стены не менее 300 мм. Подведите воду жёсткой трубой ко входу и отведите слив чаши в канализацию или дренаж. Электропитание станции не требуется. Раз в неделю включайте её на 1–3 минуты и записывайте в журнал.
Как устроена серия
Станция на стойкеУстанавливается там, где нет стены; подход с трёх сторон, высота чаши от пола у основных исполнений 1050 мм.
Пуск рукой и ногойНажимной рычаг и педаль с цепью у основных исполнений; педаль нужна, когда кисти уже в химикате.

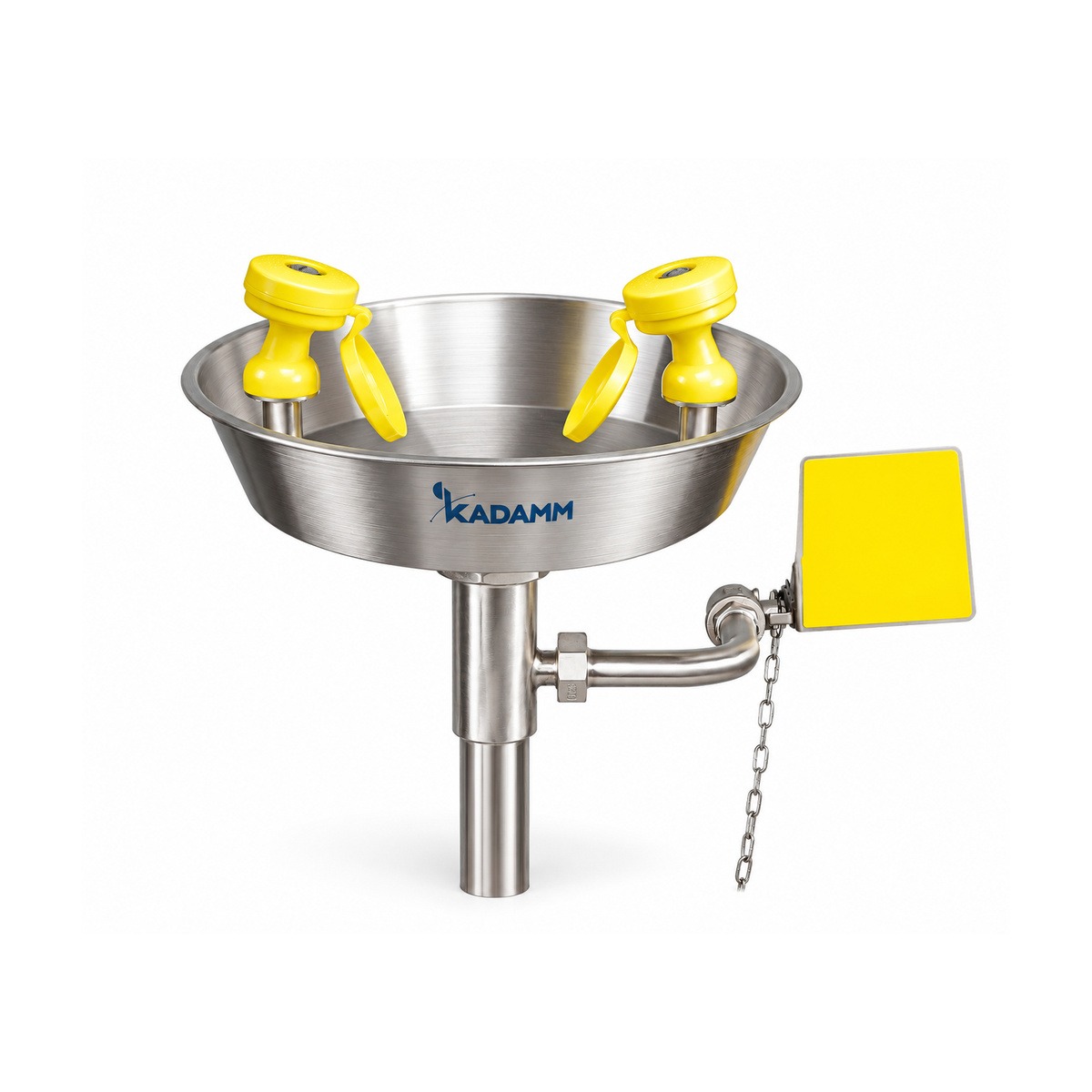

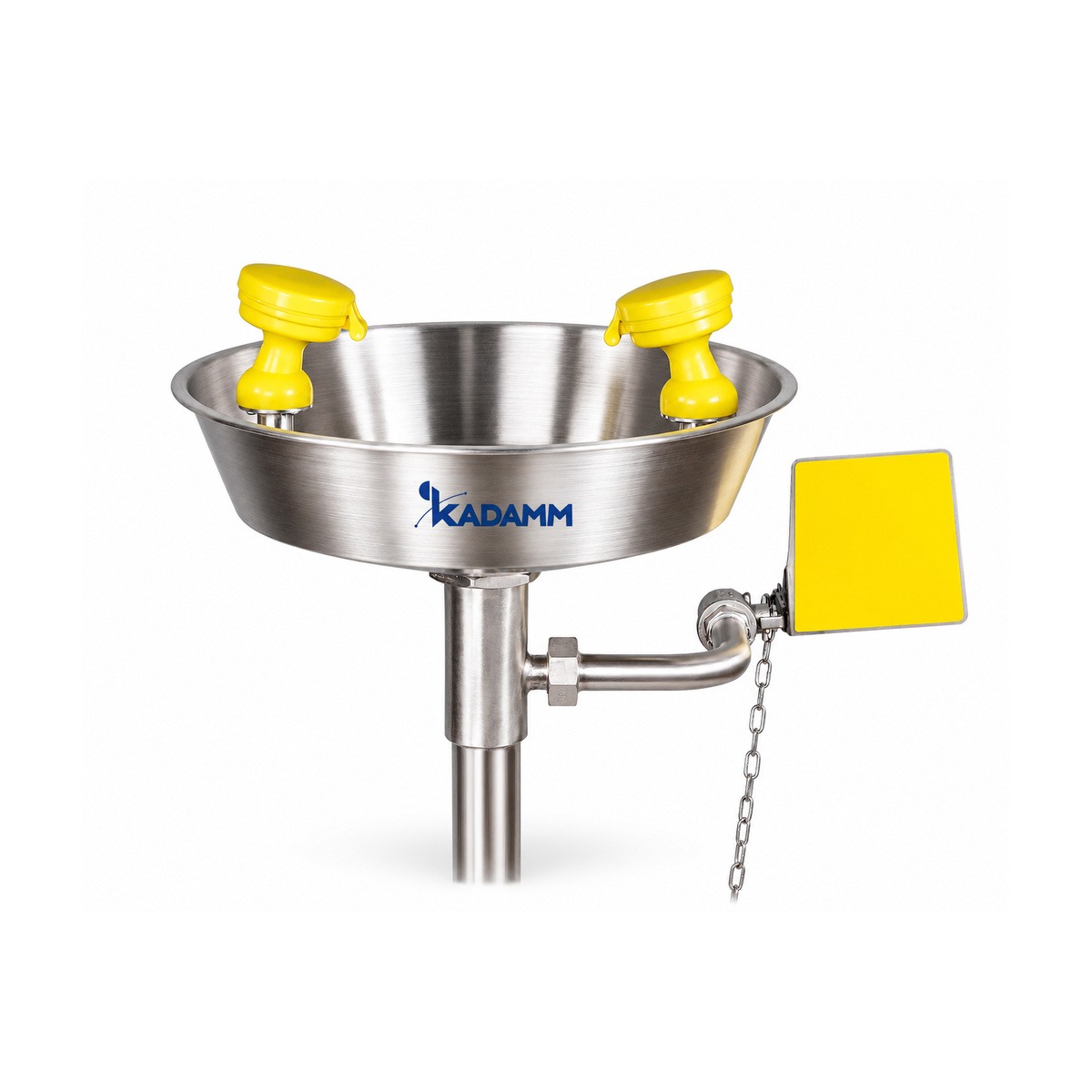

Чаша со сливомЧаша Ø320 мм с бортом 95 мм собирает воду и отводит её в слив, так что пол остаётся сухим на протяжении всей промывки.

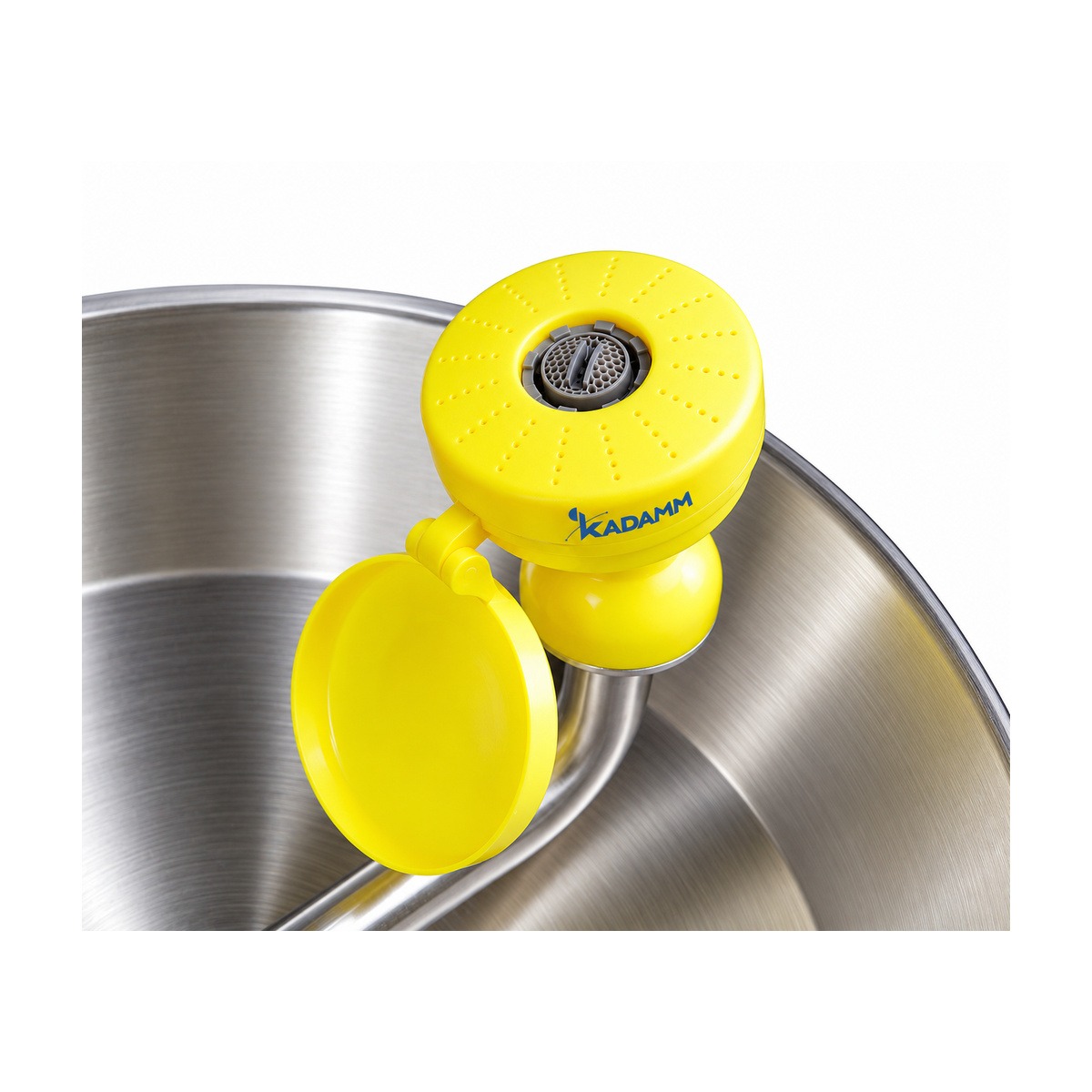

Два потока на форсункахАэратор на 80 микроотверстий у основных исполнений даёт мягкий поток для глаз и поток для лица; пылезащитные крышки сбрасываются при пуске.
Цвет и маркировкаНатуральная сталь, жёлтая или зелёная чаша, зелёные и жёлтые насадки: точку видно издалека.
Откидные крышкиУ ПД-2 и ПД-6 крышка чаши защищает от загрязнения и включает воду при открытии.
Опции под диспетчерскуюДля ПД-1, ПД-2, ПД-5, ПД-6 и ПД-9 доступны сигнализация, сигнал в DCS и пакет для опасных зон.
Клапан с большим ресурсомШаровой клапан DN15 фиксируется открытым и рассчитан на более чем 300 000 циклов.
Технические характеристики
Параметр
КАДАММ АДУ-ПД
КАДАММ АДУ-ПД-Ж
КАДАММ АДУ-ПД-З
КАДАММ АДУ-ПД-1
КАДАММ АДУ-ПД-2
КАДАММ АДУ-ПД-5
КАДАММ АДУ-ПД-6
КАДАММ АДУ-ПД-9
КАДАММ АДУ-ПД-10
КАДАММ АДУ-ПД-11
КАДАММ АДУ-ПД-12
КАДАММ АДУ-ПД-13
КАДАММ АДУ-ПД-14
КАДАММ АДУ-ПД-15
КАДАММ АДУ-ПД-16
КАДАММ АДУ-ПД-17
Стойка и трубы
сталь 304, труба Ø38 мм, напольное исполнение
сталь 304 (316L по заказу), стенка 2,5/3 мм
сталь 304 (316L по заказу) с покрытием ABS, стенка 2,5/3 мм
сталь 304 (316L по заказу), стенка 2,5/3 мм
сталь 304, погружное покрытие ABS
сталь 304
сталь 304 (316 по заказу)
Чаша
сталь 304, натуральная
жёлтый AES-пластик
сталь 304 с зелёным покрытием
—
сталь 304
жёлтый ABS-пластик
сталь 304
жёлтый ABS-пластик
сталь 304
Размер чаши
Ø320 мм, борт 95 мм, со сливом
Ø260 мм
—
Насадки
AES-пластик, аэратор на 80 микроотверстий, крышки от пыли с автосбросом
нержавеющая сталь или полипропилен
—
жёлтый ABS-пластик, крышки от пыли с автосбросом
зелёный ABS с деталями из стали 304
ABS-пластик, одна головка с наклонной поверхностью, жёлтая крышка от пыли с автосбросом
зелёный ABS, одна головка, жёлтая крышка от пыли с автосбросом
сталь 304
зелёный ABS, крышки от пыли с автосбросом
Откидная крышка чаши
—
ABS, связана с клапаном
—
ABS, связана с клапаном
—
Привод
нажимной рычаг и педаль из стали 304 (цепь в комплекте)
ножная педаль
откидная крышка, связанная с клапаном
уточняйте у менеджера
откидная крышка, ножная педаль по заказу
ножная педаль
ручной нажим
ножная педаль
ручная панель
ручная нажимная панель
—
ручная нажимная панель и педаль ABS
Клапан
шаровой DN15 (1/2"), ресурс более 300 000 циклов, фиксируется открытым
шаровой
—
шаровой, сталь 304, 1/2" (13 мм)
Фильтр
сетка из нескольких слоёв (силикон и 304SS) в быстросъёмной муфте
—
Подвод воды
внутренняя резьба G1/2" (13 мм)
NPT 1/2" (13 мм)
1/2" (13 мм), внутренняя резьба
Слив
внутренняя резьба G1" (25 мм)
NPT 1-1/4" (32 мм)
1-1/4" (32 мм), внутренняя резьба
Рабочее давление, МПа
≥0,21 (рекомендуется 0,3–0,6)
0,2–0,6
0,2–0,4
0,2–0,6
Расход фонтана, л/мин
≥11,4
более 11,4
≥11,4
Требуемая подача воды
от 30 л/мин, питьевая вода
—
питьевая вода
—
Температура воды на выходе, °C
16–38
—
16–38
—
Время промывки, мин
—
более 15
—
Температура окружающей среды, °C
—
5…40
5…38
—
выше 0 (без незамерзающего раствора)
Взрывозащита
—
по заказу (пакет электрооборудования для опасных зон)
—
Высота, мм
чаша — 1050 от пола
1010
—
880–1040
—
880–1040
Крепление
на пол: 3 анкера М10, отверстия Ø12 мм, основание 185 мм; до стены ≥300 мм
основание Ø210 мм
—
плита 200×200×5 мм
плита 150 мм, шаг отверстий 114 мм
—
плита 150 мм, шаг отверстий 114 мм
Упаковка (Д×Ш×В)
27 × 95 × 35 см
—
750 × 430 × 310 мм
—
96 × 30 × 18,5 см
Масса нетто / брутто, кг
4,0 / 5,8
3,8 / 5,6
4,0 / 5,8
—
10 (в упаковке)
—
5,6 / 6,4
Документы о соответствии
ТР ТС
уточняйте у менеджера
Первые три исполнения — полная проверенная таблица, у остальных полнота данных разная. Недостающие параметры, температуры, массы и габариты уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Спецификация КАДАММ АДУ-ПДМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Химические лабораторииКислоты, щёлочи и растворители: станция в нескольких шагах от каждого рабочего места.
Цеха синтеза и фасовкиОткрытые операции с реагентами: стойка стоит прямо у линии, стена не нужна.
Гальванические участкиЭлектролиты и травильные растворы: сталь 304 переносит агрессивную атмосферу.
АккумуляторныеРабота с электролитом: пуск педалью, когда руки загрязнены.
Склады реактивовРазлив при перетаривании: точка самопомощи у зоны розлива.
Водоподготовка и очистныеДозирование химии: жёлтые исполнения ПД-Ж, ПД-12 и ПД-15 хорошо заметны в цехе.
Чем сильна серия
Не зависит от стены. Станция ставится в любой точке цеха, где есть вода и слив, и доступна с трёх сторон.
Пуск без рук. Педаль у ПД, ПД-Ж, ПД-З, ПД-9, ПД-12 и ПД-17 включает воду, когда кисти уже в химикате.
Сухой пол. Чаша со сливом собирает воду на всё время промывки и уменьшает риск падения.
Выбор по среде и цвету. Сталь 304, 316L по заказу, покрытие ABS, чаша из стали или ABS-пластика, жёлтая или зелёная маркировка.
Опции для опасных зон. Сигнализация, сигнал в DCS и электрооборудование для опасных зон доступны для пяти исполнений.
Проектирование под задачу. Высота, присоединения и исполнение уточняются по опросному листу заказчика.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-ПД: Берите АДУ-ПД, когда нужен фонтан для глаз и лица на полу, в удалении от стены, при положительной температуре и водопроводе с давлением 0,2–0,6 МПа. Если стена рядом и место ограничено, смотрите настенный АДУ-СТ; если нужна и промывка тела, берите комбинированный АДУ-КМ. Для хлорной и приморской атмосферы подойдёт АДУ-ПД-П с чашей из ABS-пластика. Для мороза выбирайте АДУ-НЗФ без электрообогрева или АДУ-ОКФ с греющим кабелем. Если водопровода нет, берите автономный АДУ-П, АДУ-Р или передвижной АДУ-М. Внутри серии: ПД, ПД-Ж, ПД-З — основной ряд, ПД-1…ПД-9 — стенка 2,5/3 мм, покрытия и опции, ПД-10 и ПД-11 — давление 0,2–0,4 МПа, ПД-12…ПД-17 — выбор чаши и насадок.
Вопросы и ответы
Чем напольная станция лучше настенной?+
Её ставят в любой точке цеха — у линии, стенда или рабочего места, где нет свободной стены. К стойке подходят с трёх сторон, а педаль включает воду ногой, когда руки загрязнены.
Если стена рядом, а места мало, удобнее настенная серия АДУ-СТ: она не занимает пол.
Какой расход воды нужен станции?+
Фонтан для глаз и лица должен давать не менее 11,4 л/мин в течение 15 минут. Для ПД, ПД-Ж и ПД-З подача составляет от 30 л/мин при давлении не менее 210 кПа, рекомендуется 0,3–0,6 МПа.
У ПД-10 и ПД-11 диапазон давления 0,2–0,4 МПа, у остальных исполнений 0,2–0,6 МПа.
Чем различаются ПД, ПД-Ж и ПД-З?+
У всех стойка из стали 304 и одинаковая гидравлика. У ПД чаша стальная, у ПД-Ж — из жёлтого AES-пластика (самый лёгкий вариант, 3,8 кг), у ПД-З — стальная с зелёным порошковым покрытием.
Версия целиком из пластика — отдельная серия АДУ-ПД-П.
Для чего нужны исполнения ПД-1…ПД-9?+
Они имеют стенку 2,5/3 мм, допускают замену стали 304 на 316L и покрытие ABS или ПТФЭ. Для них заказываются сигнализация, сигнал в DCS, беспроводное оповещение и электрооборудование для опасных зон.
ПД-2 и ПД-6 закрыты откидной крышкой, которая защищает чашу от пыли и сразу включает воду.
Можно ли ставить станцию на улице?+
Серия рассчитана на положительную температуру: у ПД-1…ПД-9 среда 5…40 °C, у ПД-10 и ПД-11 5…38 °C. Для ПД-17 ниже нуля нужен незамерзающий раствор.
Для холодных зон возьмите АДУ-НЗФ без электрообогрева или АДУ-ОКФ с греющим кабелем.
Какие опции можно заказать?+
Для ПД-1, ПД-2, ПД-5, ПД-6 и ПД-9: местную звуковую и световую сигнализацию, сухой контакт в DCS, беспроводное оповещение и электрооборудование для опасных зон.
Для ПД-17 доступны защита от ожога при 35 °C и незамерзающий раствор, для ПД-6 — педаль.
Как проверять станцию?+
Раз в неделю включайте её на 1–3 минуты, смотрите на поток, направление струй и слив, записывайте результат в журнал. После пробы пылезащитные крышки возвращают на место.
Для проверки струи есть калибр АДУ-ПРВ-2; раз в год делайте подробную проверку и промывайте фильтр.
В каких местах станция промывки глаз обязательна?+
СП 2.2.3670-20 требует оснащать рабочие места с возможным контактом с раздражающими химическими веществами гидрантами, автоматическими фонтанчиками или душами для немедленного смывания с кожи и слизистой глаз. На практике это лаборатории, гальваника, аккумуляторные, склады реактивов, узлы дозирования.
Установку размещают не дальше 10 секунд пути от источника риска, в том же помещении, без препятствий.
Существует ли ГОСТ на станции промывки глаз?+
Отдельного ГОСТа на конструкцию станции нет. Оборудовать рабочие места средствами для немедленного смывания химических веществ обязывает СП 2.2.3670-20; общие требования безопасности производственных процессов задаёт ГОСТ 12.3.002-2014.
Параметры проектируем по методике ANSI Z358.1; документы о соответствии ТР ТС для ПД-1 и далее уточняйте у менеджера.
Что прислать для расчёта и подбора?+
Опросный лист заказчика, климат, давление и температуру воды, число постов, зону Ex и питание.
По ним мы подберём исполнение из серии или спроектируем станцию под вашу задачу.
