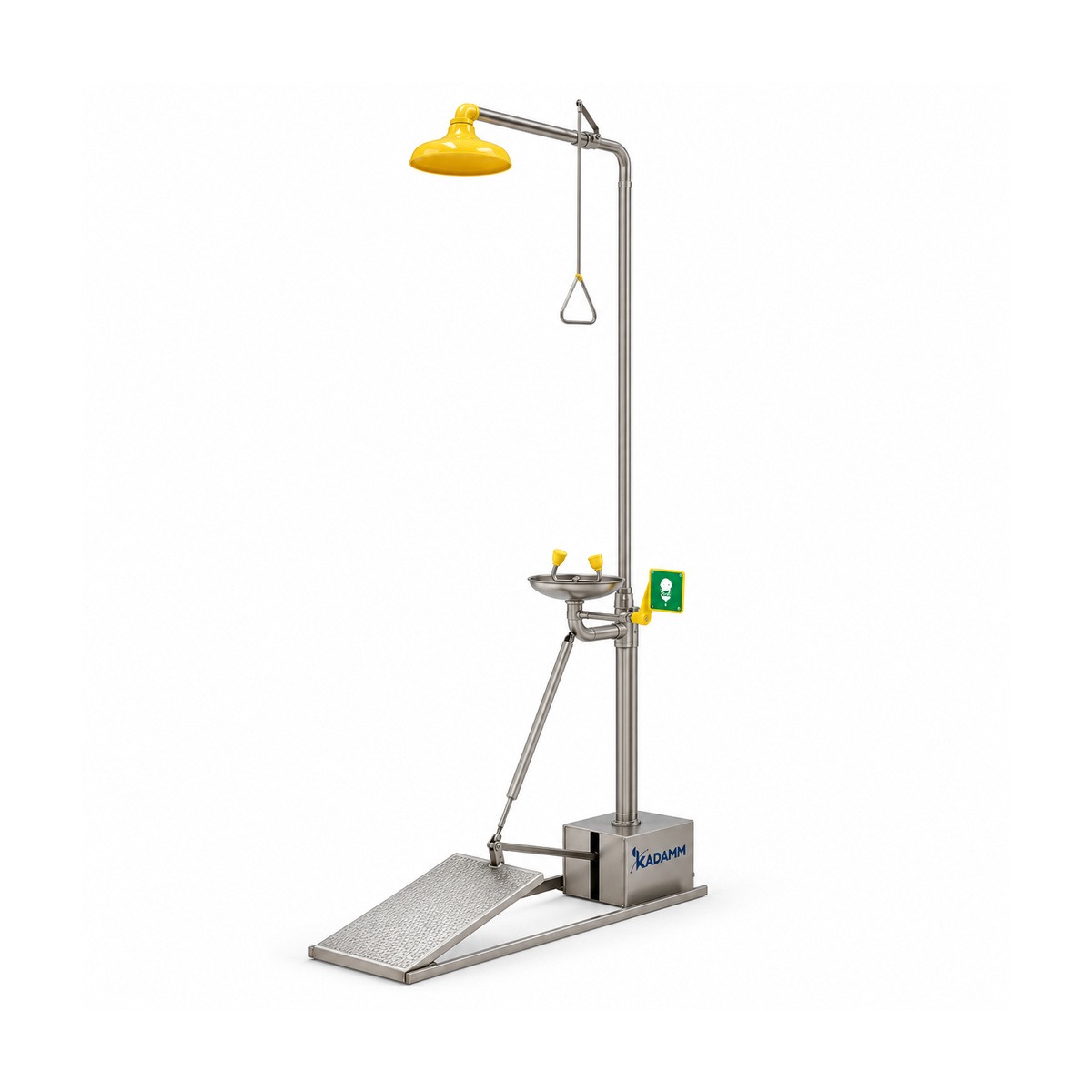

КАДАММ АДУ-А-АС — аварийный душ с фонтаном для глаз, педалью и автосливом
Стойка с душем для тела и фонтаном для глаз, которая включается, когда человек встаёт на платформу. Руки остаются свободными, а вода из трубопровода промывки глаз уходит сама, поэтому она не застаивается между пусками. Корпус из нержавеющей стали с пассивацией.
Пуск педалью-платформойАвтослив трубопровода глазДуш и фонтан на одной стойкеНержавеющая сталь 304
▤
Составьте спецификацию под ваш объект1 модель и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
от 75,7 л/мин
Поток душа для тела
≥11,4 л/мин
Поток промывки глаз
5 с
Опорожнение трубопровода глаз
от 210 кПа
Рабочее давление воды
Rc 1"
Вход воды (25 мм)
9,4 кг
Масса нетто
Модели и артикулы
КАДАММ АДУ-А-АС
душ для тела и фонтан для глаз, педаль-платформа; душ от 75,7 л/мин, глаза ≥11,4 л/мин, давление от 210 кПа, вход Rc 1", автослив за 5 с; сталь 304, 9,4 кг нетто
Что это за серия
КАДАММ АДУ-А-АС — комбинированная аварийная установка для рабочих мест, где возможен контакт с едкими веществами: на одной стойке собраны душ для тела и фонтан для промывки глаз. Подключается к обычной сети питьевой воды. Серия состоит из одного артикула, поэтому выбор внутри неё сводится к месту установки и подводке воды, а не к подбору исполнения.
Две особенности отличают эту стойку от обычного поста. Первая — управление педалью-платформой: пострадавший встаёт на платформу, вода открывается, сходит — закрывается. Искать рычаг с поражёнными глазами не нужно, и обе руки заняты тем, что важно: одна держит веки, другая помогает снять загрязнённую одежду. Контуры душа и промывки глаз включаются отдельными переключателями, так что можно работать одним из них или обоими сразу.
Вторая особенность — автослив. Через 5 секунд после схода с платформы трубопровод промывки глаз опорожняется. На постах, которыми пользуются раз в несколько месяцев, вода в трубах годами стоит без движения: там размножаются бактерии, включая легионеллу, идёт коррозия изнутри, а на холоде вода может замёрзнуть. Сухая труба избавляет от этих трёх проблем без участия персонала, а при следующем пуске к форсункам идёт свежая вода.
Несущая конструкция и кран выполнены из нержавеющей стали 304 с травлением кислотой и пассивацией поверхности. Такая обработка повышает стойкость к кислотам, щелочам, солям и нефтехимии по сравнению с обычной сталью 304. Клапан промывки глаз — шаровой, двухкомпонентный, с малым усилием открытия; его ресурс превышает 300 000 циклов, поэтому еженедельные тестовые пуски его не изнашивают.
Расчётные потоки соответствуют методике ANSI Z358.1: душ для тела — от 75,7 л/мин, фонтан для глаз — не менее 11,4 л/мин. Если пользоваться обоими контурами одновременно, магистраль должна отдавать сумму 87,1 л/мин при рабочем давлении от 210 кПа (0,2–0,3 МПа) и температуре питьевой воды 16–38 °C. Эту сумму проверяют при проектировании, а не при монтаже.
Граница серии — отсутствие обогрева и бака. Автослив опорожняет только трубопровод промывки глаз: подводящий водопровод и трубу душа он не защищает, поэтому на постоянном морозе стойка без дополнительных мер не подойдёт. Для улицы, для площадок без сетевой воды и для ситуаций, когда вода из сети слишком холодная, смотрите соседние серии ниже. Нужен расчёт под ваш объект — наши инженеры подберут исполнение по опросному листу.
Стойку крепят анкерами к ровному полу, воду подводят жёсткой трубой ко входу Rc 1" (25 мм), резьбу уплотняют лентой. Отвод воды предусматривают в зоне установки. После монтажа делают пробный пуск обоих контуров и проверяют автослив. Раз в неделю выполняют тестовый пуск и отмечают его в журнале. Место выбирают так, чтобы дойти быстрым шагом не дольше чем за 10 секунд.
Как устроена серия
Педаль-платформаВода открывается под весом человека на платформе и закрывается, когда он сходит. Рычаг искать не нужно, руки свободны.
Автослив за 5 секундТрубопровод промывки глаз опорожняется после схода с платформы, вода в нём не застаивается между пусками.
Раздельные контурыДуш для тела и фонтан для глаз включаются отдельными переключателями, поэтому работать можно одним контуром или обоими.
Сталь 304 с пассивациейТравление кислотой и пассивация повышают стойкость к кислотам, щелочам, солям и нефтехимии.
Шаровой клапан глазДвухкомпонентный клапан открывается с малым усилием, ресурс более 300 000 циклов.
Компактная массаСтойка весит 9,4 кг нетто, поэтому монтаж не требует подъёмных механизмов.
Технические характеристики
Параметр
КАДАММ АДУ-А-АС
Тип
комбинированная установка: аварийный душ и фонтан для промывки глаз, управление педалью
Материал
нержавеющая сталь 304, травление кислотой и пассивация
Расход душа, л/мин
от 75,7 (душ для тела)
Расход фонтана, л/мин
≥11,4
Рабочее давление, МПа
от 0,21 (диапазон 0,2–0,3)
Температура питьевой воды, °C
16–38
Подвод воды
внутренняя резьба Rc 1" (25 мм)
Активация
педаль-платформа (встал — открыто, сошёл — закрыто) и переключатели контуров
Автослив
трубопровод промывки глаз опорожняется за 5 с после схода с платформы
Клапан промывки глаз
шаровой двухкомпонентный, малое усилие, ресурс более 300 000 циклов
Масса нетто, кг
9,4
Соответствие
сертификат ТР ТС
Габариты, нижняя температура окружающей среды и степень защиты в данных не указаны: уточняйте у менеджера.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Спецификация КАДАММ АДУ-А-АСМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Химические производстваСинтез, смешение и фасовка: на одной стойке есть и душ для тела, и фонтан для глаз.
Объекты с редким использованиемАвтослив держит трубопровод глаз сухим между пусками, при включении к форсункам идёт свежая вода.
Когда выбирают КАДАММ АДУ-А-АС: Берите АДУ-А-АС, когда нужен комбинированный пост от водопровода с пуском без рук и без застоя воды в трубах. Если нужны только душ и фонтан на одной стойке без автослива, достаточно АДУ-КМ из стали или АДУ-КМ-П с трубами и чашей из ABS-пластика. Если стойка будет стоять на улице, выбирайте АДУ-А-НК с греющим кабелем без Ex, АДУ-ОК в Ex-исполнении или АДУ-НЗ без электрообогрева с закапываемым клапаном. Для взрывоопасной зоны с обогревом смотрите АДУ-А-ВЗ. Если нужна кабина со шторкой, подойдёт АДУ-А-Д или АДУ-ДК. Если давления в сети нет или вода холодная, берите АДУ-Б с баком над душем, АДУ-БК с утеплённой кабиной или добавьте узел тёплой воды АДУ-ТВ и термостатический клапан АДУ-ТСМ.
Вопросы и ответы
Зачем нужен автослив?+
Вода, оставшаяся в трубах после использования, застаивается: размножаются бактерии, в том числе легионелла, идёт внутренняя коррозия, зимой возможно замерзание. Автослив опорожняет трубопровод промывки глаз за 5 секунд после схода с платформы.
Все три проблемы снимаются конструктивно, без участия персонала. Подводящий водопровод и трубу душа автослив не опорожняет.
В чём преимущество педали-платформы перед рычагом?+
Пуск происходит от самого факта, что человек встал к установке. При поражённых глазах искать и тянуть рычаг трудно, а на платформе стоять нетрудно.
Обе руки сразу свободны для разведения век и снятия загрязнённой одежды. Когда человек сходит с платформы, подача закрывается сама.
В каких местах аварийный душ обязателен?+
СП 2.2.3670-20 требует, чтобы рабочие места с возможным контактом с раздражающими химическими веществами были оснащены устройствами для немедленного смывания с кожи и слизистой глаз.
На практике добавляют условия размещения: не дальше 10 секунд быстрого шага, в том же помещении, без лестниц и дверей на пути.
Существует ли ГОСТ на аварийные души?+
Отдельного ГОСТа на конструкцию нет. Оснастить рабочие места устройствами для смывания химических веществ обязывает СП 2.2.3670-20, общие требования безопасности производственных процессов задаёт межгосударственный ГОСТ, а параметры потока и времени проектируют по методике ANSI Z358.1.
Станция имеет сертификат ТР ТС; документы о соответствии запрашивайте у менеджера.
Какой поток и давление нужны для работы?+
По методике ANSI Z358.1 душ даёт не менее 75,7 л/мин, фонтан для глаз — не менее 11,4 л/мин, работа длится не менее 15 минут, вода — 16–38 °C. Рабочее давление — от 210 кПа (0,2–0,3 МПа).
Если душ и фонтан работают одновременно, магистраль должна отдавать около 87,1 л/мин. Наши инженеры проверят это по давлению и расходу в вашей сети.
Что делать, если вода в сети холодная или зимой замерзает?+
Автослив защищает от замерзания только трубопровод промывки глаз. Для тёплой воды 16–38 °C нужен бак с нагревом и термостатическим смесителем, то есть узел тёплой воды АДУ-ТВ или душ с подогреваемым баком.
Для стойки на улице смотрите серии с греющим кабелем или с автосливом всей системы. Условия площадки сообщите в опросном листе.
Что поставляется в комплекте?+
Установка в сборе: стойка, лейка душа, фонтан, педаль-платформа с механизмом автослива, пылезащитные крышки, табличка-знак, паспорт и инструкция по монтажу. Анкеры и уплотнительную ленту берут отдельно.
Как проверять установку и как часто?+
Раз в неделю делают тестовый пуск обоих контуров и записывают его в журнал, периодически промывают форсунки. Раз в год проводят подробную проверку.
Для проверки потока и струи фонтана есть комплект АДУ-ПРВ-1 и калибр АДУ-ПРВ-2 в конфигураторе.
Что прислать для расчёта под наш объект?+
Мы проектируем под задачу заказчика. Пришлите опросный лист: климат и температуру помещения, давление и температуру воды в сети, число постов, наличие слива и описание вещества, с которым работают.
По этим данным наши инженеры подтвердят выбор серии или предложат соседнюю. Нестандартные требования опишите в поле «Опишите задачу» конфигуратора.
