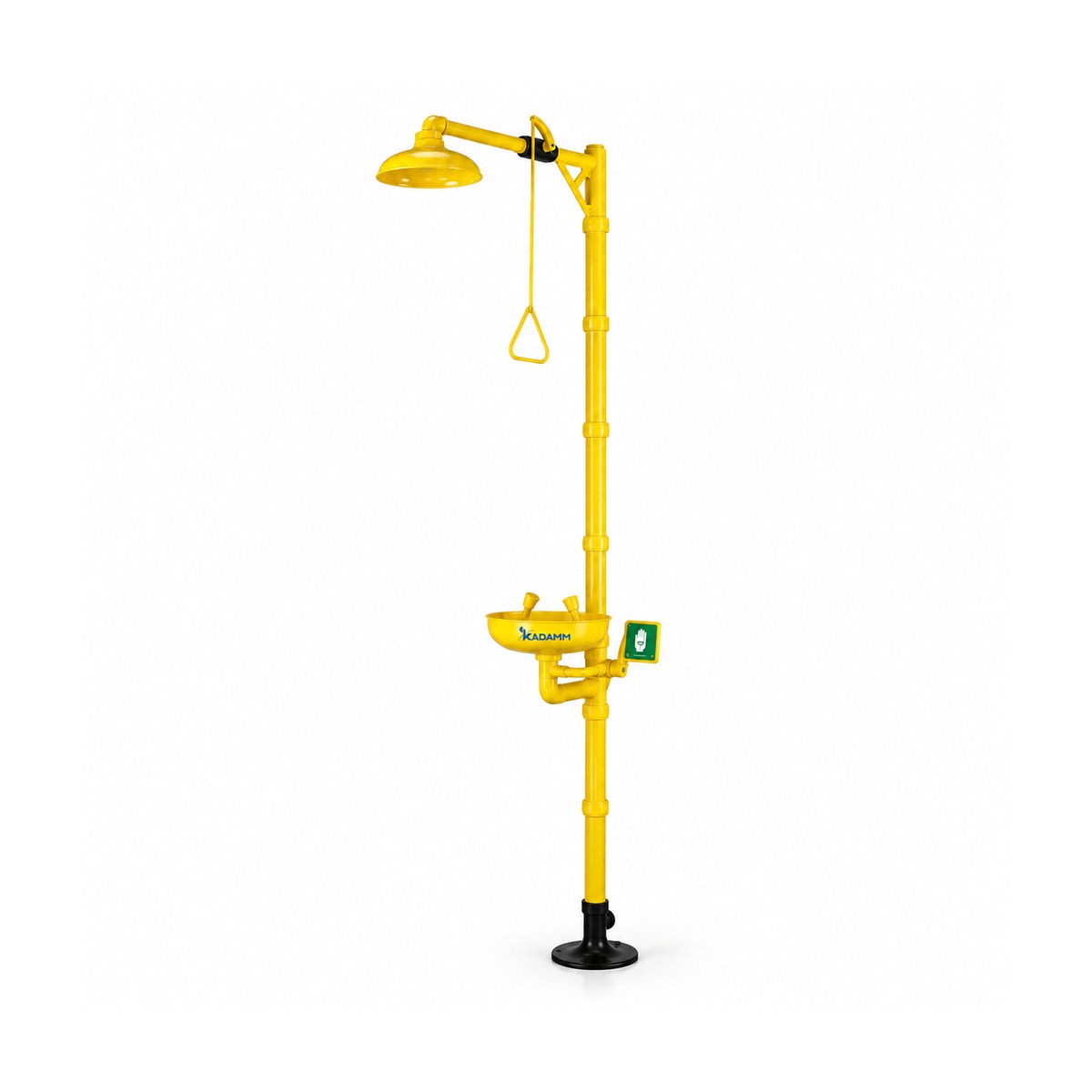

КАДАММ АДУ-КМ-П — комбинированный аварийный душ из ABS-пластика
Душ для тела и фонтан для глаз и лица на одной стойке, целиком из ABS-пластика сигнального жёлтого цвета. Исполнение для сред, где пары кислот и хлоридов разъедают металл. Работает от водопровода, электропитание не нужно.
Корпус из ABS-пластикаДуш и фонтан для глаз вместеСигнальный жёлтый цветПодключение к водопроводу
▤
Составьте спецификацию под ваш объект2 модели и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
от 75,7 л/мин
Расход душа для тела
от 11,4 л/мин
Расход фонтана для глаз
0,2–0,6 МПа
Давление воды
1-1/4"
Вход воды и слив
более 300 000 циклов
Ресурс клапана фонтана
9,4 кг
Масса нетто АДУ-КМ-П
Модели и артикулы
КАДАММ АДУ-КМ-П
Все детали из литого ABS-пластика, жёлтый; душ от 75,7 л/мин, фонтан от 11,4 л/мин; вход и слив Rc 1-1/4"; нетто 9,4 кг; давление от 210 кПа, рекомендуется 0,3–0,6 МПа
КАДАММ АДУ-КМ-П-1
Корпус, лейка 10" и чаша из ABS-пластика, насадки жёлтые, вход 1" с наружной резьбой; клапан душа 1" из стали 304, клапан фонтана 1/2" из латуни; душ 0,2–0,6 МПа, фонтан 0,2–0,4 МПа
Что это за серия
КАДАММ АДУ-КМ-П — комбинированная установка: душ для тела и фонтан для глаз и лица на одной стойке, целиком из ABS-пластика. Эта серия — исполнение для среды, где металл разъедается: цеха травления, электролиз, хлорная химия, приморские объекты. Пластик не ржавеет, поэтому стойке не требуется антикоррозионный уход.
В расчёте на ANSI Z358.1 душ даёт не меньше 75,7 л/мин, фонтан не меньше 11,4 л/мин, подача не менее 15 минут. При одновременной работе суммарный расход составляет 87,1 л/мин, а на 15 минут без подпитки нужно около 1306,5 л воды. Подводящую сеть и слив рассчитывают на этот расход.
Серия состоит из двух артикулов. АДУ-КМ-П — исполнение, которое уже стоит на объектах: все детали из литого инженерного ABS-пластика, жёлтый цвет. Клапан душа трёхкомпонентный, полнопроходной, включается рычагом треугольной тяги. Клапан фонтана двухкомпонентный, шаровой, нажимной, с ресурсом более 300 000 циклов. Форсунки снабжены многослойным фильтром и дают мягкую пенистую струю, на них надеты крышки от пыли.
АДУ-КМ-П-1 — новое исполнение: корпус, лейка 10" и чаша для сбора сточной воды из ABS-пластика, насадки фонтана жёлтые. Клапан душа 1" из стали 304, клапан фонтана 1/2" из коррозионностойкой латуни. Вход 1" с наружной резьбой, слив 1-1/4" с внутренней резьбой, душ открывается за секунду. Давление для душа 0,2–0,6 МПа, для фонтана 0,2–0,4 МПа; если давление выше, ставят предохранительный клапан.
Важное ограничение АДУ-КМ-П-1: это не морозостойкое исполнение, температура применения должна быть выше 10 °C. Для зоны с риском замерзания смотрите АДУ-А-НК (греющий кабель, без Ex) или АДУ-ОК (Ex).
Опционально АДУ-КМ-П-1 комплектуется лейкой из стали 304 или 316, чашей из стали 304 или 316, сменными распылителями из ABS-пластика или стали 304. Рекомендуется установить фильтр на входную трубу. Детали комплекта, включая рычаг и тягу, знак и инструкцию, подтвердит менеджер.
Мы проектируем исполнение под задачу заказчика. Пришлите опросный лист: климат, давление и температура воды в сети, число постов, зона Ex, питание. Наши инженеры подберут исполнение и подскажут, когда вместо ABS-пластика разумнее выбрать серию из стали 304.
Монтаж и подключение: установку крепят к стене или основанию, вода подводится жёсткой трубой ко входу, слив уходит в канализацию или дренаж; электропитание не требуется. Чаша должна располагаться у стены. Резьбы уплотняют лентой. После монтажа пробный пуск обоих контуров с замером потока. Проверка раз в неделю: пуск душа и фонтана, осмотр фильтров форсунок.
Как устроена серия
Корпус целиком из ABS-пластикаЛитьё под давлением: нет сварных швов и покрытий, которые отслаиваются от кислот, щелочей и солей.
Два независимых контураДуш и фонтан включаются раздельно и работают вместе, тело и глаза промываются одновременно.
Клапан душаУ АДУ-КМ-П — трёхкомпонентный полнопроходной клапан с рычагом треугольной тяги; у АДУ-КМ-П-1 — шаровой клапан 1" из стали 304.
Клапан фонтанаУ АДУ-КМ-П двухкомпонентный шаровой, ресурс более 300 000 циклов; у АДУ-КМ-П-1 — золотник 1/2" из коррозионностойкой латуни.
Форсунки с фильтромМногослойный фильтр задерживает примеси и даёт мягкую пенистую струю, не травмирующую глаза; крышки защищают форсунки от пыли.
Малая массаАДУ-КМ-П весит 9,4 кг нетто, 12,4 кг брутто: установка не требует подъёмной техники.
Сигнальный цветЖёлтый корпус заметен из любой точки цеха, пострадавший находит точку самопомощи за секунды.
Сменные детали из сталиЛейку, чашу и распылители АДУ-КМ-П-1 можно заказать из стали 304 или 316, если в среде нужна механическая стойкость.
Технические характеристики
Параметр
КАДАММ АДУ-КМ-П
КАДАММ АДУ-КМ-П-1
Тип
Комбинированная установка: душ и фонтан для глаз и лица
Спецификация КАДАММ АДУ-КМ-ПМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Травление и электролизКонцентрированные кислоты и их пары: среда, в которой пластик служит дольше стали.
Хлорная химия и удобренияАтмосфера с хлоридами разъедает металл, пластиковый корпус не корродирует.
Гальванические участкиЭлектролиты и травильные растворы: у линии стоит душ вместе с фонтаном для глаз.
Приморские и влажные объектыСолёный воздух и влага не оставляют следов ржавчины на корпусе.
Склады агрессивной химииОбливание при перетаривании: комбинированная точка самопомощи рядом со стеллажами.
Очистные сооружения и водоподготовкаДозирование коагулянтов и кислот: жёлтый корпус хорошо заметен в техническом помещении.
Чем сильна серия
Не ржавеет. Корпус целиком из ABS-пластика: кислоты, щёлочи и соли не оставляют следов коррозии на стойке.
Два норматива одной установкой. Душ от 75,7 л/мин и фонтан от 11,4 л/мин на одной стойке вместо двух отдельных устройств.
Мягкая струя для глаз. Фильтр форсунки задерживает примеси, поток пенистый и не травмирует повторно.
Лёгкая установка. Нетто 9,4 кг у АДУ-КМ-П: монтируется силами одного-двух человек.
Заметность. Сигнальный жёлтый цвет по всей конструкции.
Расчёт под объект. Мы проектируем исполнение по опросному листу: климат, давление и температура воды в сети, число постов, зона Ex, питание.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-КМ-П: Берите АДУ-КМ-П, когда в среде пары кислот и хлоридов или нужен лёгкий корпус, а давление в сети достаточное. Для типовых производств с механической нагрузкой смотрите АДУ-КМ из стали 304. Если нужен только фонтан из ABS-пластика, подойдёт АДУ-ПД-П; только душ — АДУ-С. При морозе берите АДУ-А-НК или АДУ-ОК. Если давления в сети нет, смотрите АДУ-Б с баком над душем или АДУ-П. Внутри серии: АДУ-КМ-П — исполнение с ресурсом клапана более 300 000 циклов, АДУ-КМ-П-1 — вариант со стальным клапаном душа, латунным клапаном фонтана и сменными деталями из стали по заказу.
Вопросы и ответы
Чем исполнение из ABS-пластика отличается от стального?+
ABS-пластик не корродирует и переносит пары кислот, хлоридов и солей. Установка легче, а корпус окрашен в сигнальный жёлтый цвет по всей массе.
Сталь 304 выигрывает по механической прочности и нагреву: для типовых производств смотрите серию АДУ-КМ.
Работают ли душ и фонтан одновременно?+
Да, контуры независимы: рычаг включает душ, нажимной клапан включает фонтан. Подводящую сеть рассчитывают на суммарный расход 87,1 л/мин.
На 15 минут работы без подпитки нужно около 1306,5 л воды.
Какое давление воды нужно?+
Для АДУ-КМ-П минимальное давление 210 кПа, рекомендуемое 0,3–0,6 МПа (3–6 бар), вода питьевая 16–38 °C. Для АДУ-КМ-П-1 душ работает при 0,2–0,6 МПа, фонтан при 0,2–0,4 МПа.
Если давление выше, для защиты глаз ставят предохранительный клапан.
Можно ли ставить на улице?+
АДУ-КМ-П-1 не рассчитан на мороз и применяется при температуре выше 10 °C. Для объектов с замерзанием смотрите серии с греющим кабелем.
Если нужен холодный климат, пришлите минимальную температуру площадки, мы предложим подходящую серию.
В каких местах аварийный душ обязателен?+
СП 2.2.3670-20 требует оснащать рабочие места с возможным контактом с раздражающими химическими веществами устройствами для немедленного смывания с кожи и слизистой глаз. На практике добавляют: не дальше 10 секунд быстрым шагом, в том же помещении, без лестниц и дверей.
Размещение определяет служба охраны труда по оценке рисков.
Существует ли ГОСТ на аварийные души?+
Отдельного ГОСТа на конструкцию нет. Оснастить рабочие места устройствами для смывания химических веществ обязывает СП 2.2.3670-20, общие требования безопасности процессов задаёт ГОСТ системы стандартов безопасности труда. Параметры принимают по методике ANSI Z358.1.
Документы о соответствии ТР ТС уточняйте у менеджера.
Нужен ли фильтр на входе?+
Для АДУ-КМ-П-1 рекомендуется установить фильтр на входную трубу: он защищает форсунки от примесей. Форсунки имеют и собственный фильтр, но его нужно периодически промывать.
Что прислать для расчёта нестандартного исполнения?+
Опросный лист или описание в поле «Опишите задачу» конфигуратора: климат площадки, давление и температура воды в сети, число постов, зона Ex, питание. При необходимости добавим сигнализацию в диспетчерскую (сухой контакт).
Что входит в комплект?+
Установка в сборе: стойка, лейка душа, фонтан с чашей, рычаг тяги, крышки от пыли, фильтрующие сетки, табличка-знак, паспорт и инструкция. Крепёж и уплотнительную ленту приобретают отдельно.
