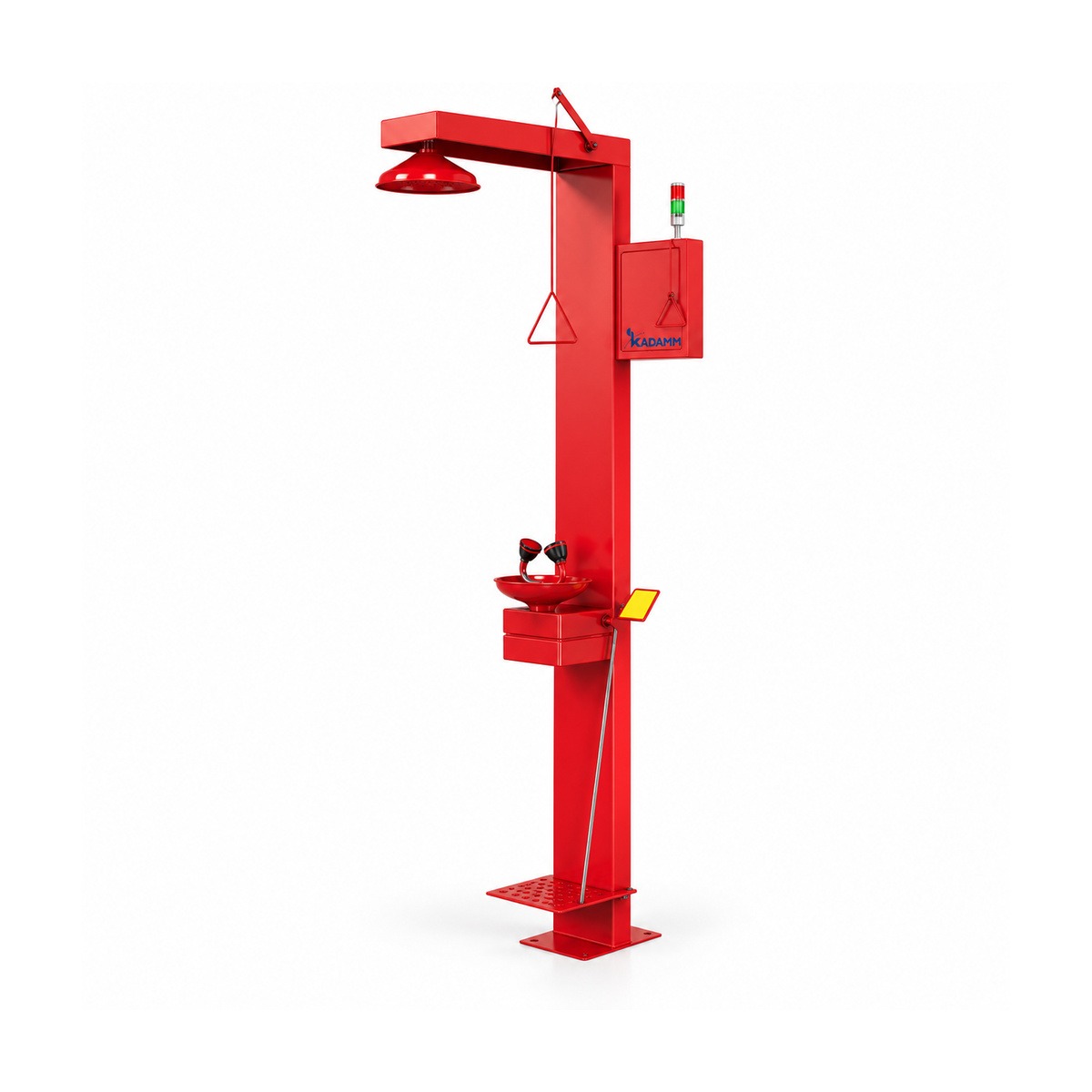

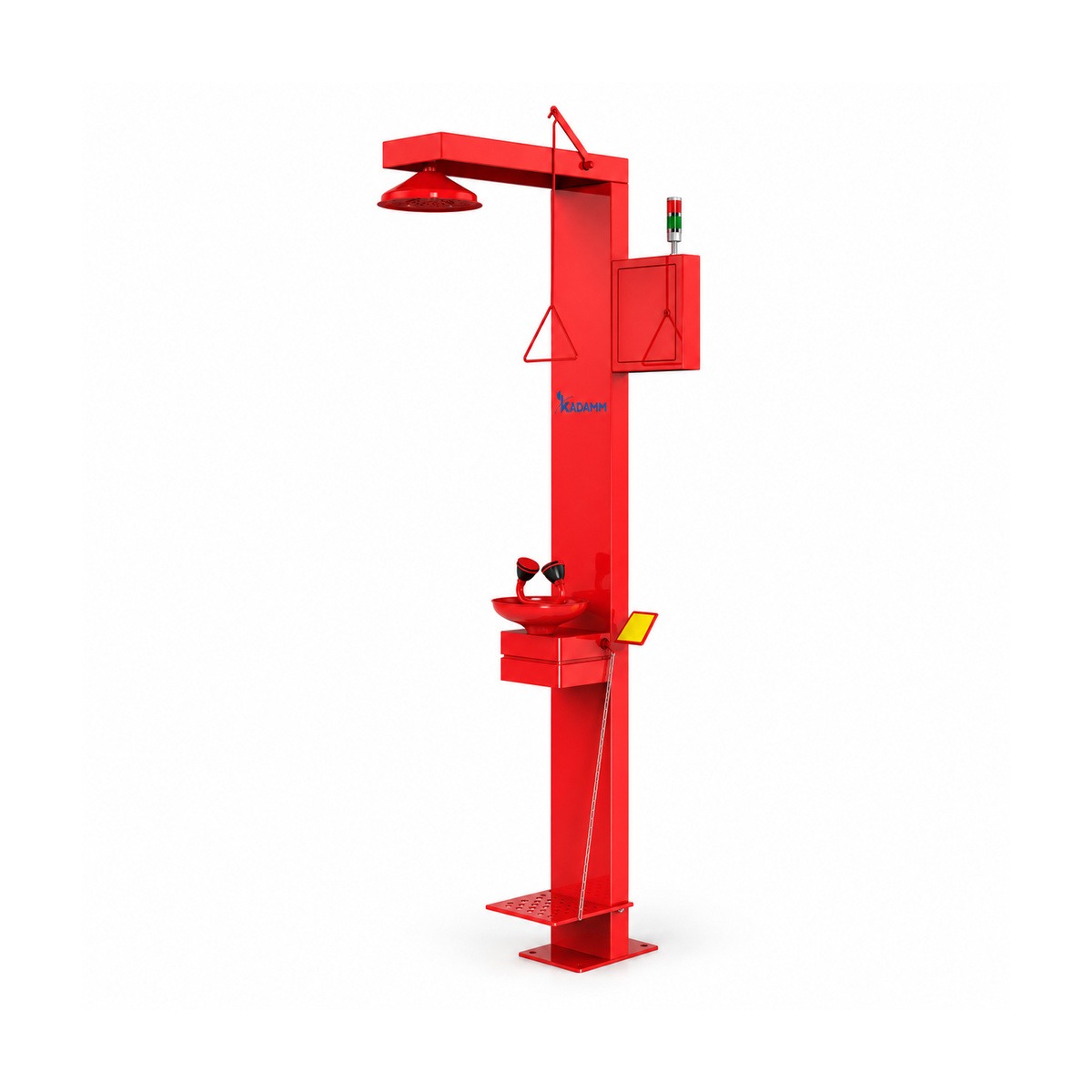

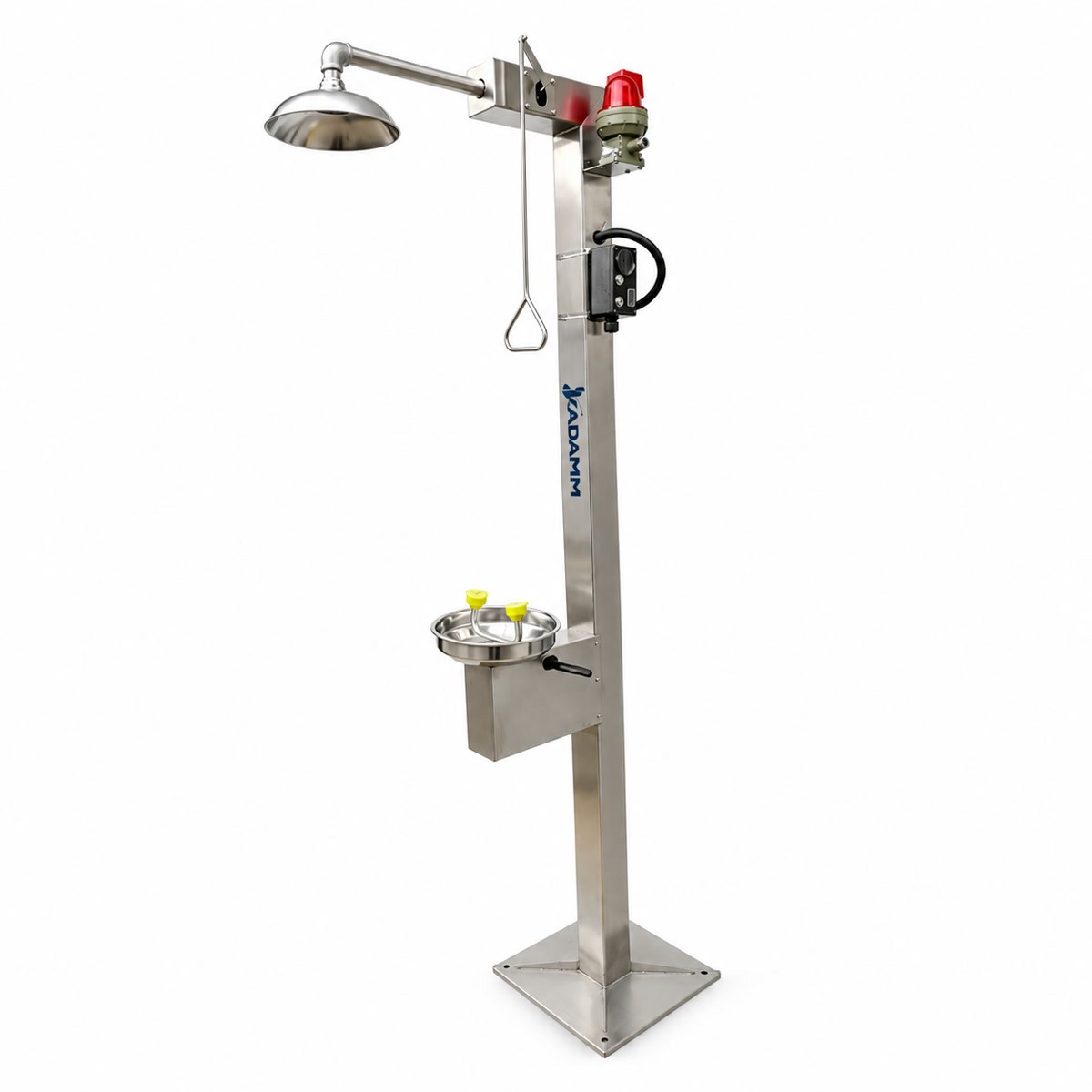

КАДАММ АДУ-А-НК — аварийный душ с фонтаном для глаз и электрообогревом
Комбинированная напольная установка для зон, где трубы зимой замерзают: греющий кабель вдоль трубопровода и теплоизоляция не дают воде встать, а душ и фонтан для глаз готовы к пуску в любой момент. Серия без взрывозащиты; для взрывоопасных зон предусмотрены отдельные исполнения.
Греющий кабель и изоляцияДуш и фонтан для глаз вместеДля улицы и неотапливаемых цеховБез Ex-исполнения
▤
Составьте спецификацию под ваш объект4 модели и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
75,7–80 л/мин
Расход душа
от 10 л/мин
Расход фонтана для глаз
0,2–0,6 МПа
Давление воды в сети
до −25 °C
Нижняя температура среды новых исполнений
200 Вт
Мощность установки
2230 мм
Высота стойки АДУ-А-НК
Модели и артикулы
КАДАММ АДУ-А-НК
Стойка и корпус из стали 304, красный цвет; душ 80 л/мин, фонтан 10 л/мин; кабель 30 Вт/м, установка 200 Вт; вход 1", давление 3–6 бар; высота 2230 мм, масса 48 кг
КАДАММ АДУ-А-НК-1
Душ с фонтаном и электрообогревом для холодного климата и улицы; лейка и чаша Ø260 мм, душ включает рукоятка, фонтан — нажимная пластина; давление 0,2–0,6 МПа; цвет жёлтый или зелёный
КАДАММ АДУ-А-НК-4
Исполнение на 220 или 380 В с автоматическим подогревом чаши при отрицательной температуре воды на входе, подсветкой и дренажной трубкой чаши; среда −25…+45 °C; корпус PPR, цвет зелёный или жёлтый
КАДАММ АДУ-А-НК-5
Душ и фонтан, кабель 200 Вт, 220–250 В; лейка 10" из стали, насадки фонтана зелёные из ABS; вход 1", слив 1-1/4"; корпус из ПВХ, изоляция полиуретан; среда −25…+45 °C
Что это за серия
КАДАММ АДУ-А-НК — комбинированная установка для зон, где вода в трубах зимой замерзает: душ для тела и фонтан для глаз и лица на одной стойке, внутри трубопровод с греющим кабелем и теплоизоляцией. Для улицы, эстакад, неотапливаемых ангаров и площадок, где обычный душ зимой неработоспособен. Серия без взрывозащиты: для взрывоопасных зон есть отдельные серии.
Главная причина отказа уличного душа зимой — замёрзший трубопровод. Кабель держит стенку трубы выше точки замерзания, регулятор включает обогрев сам, когда температура падает ниже заданной. В действующем исполнении АДУ-А-НК саморегулирующийся кабель мощностью 30 Вт/м уложен вдоль трубы, обогреваемый участок около 3 м; кабель на 100 Вт, мощность всей установки 200 Вт.
Важное ограничение: кабель защищает трубы и клапаны от замерзания, но не греет воду, идущую из сети. Морозной зимой вода поступает с температурой +4…+15 °C, а методика ANSI Z358.1 требует тёплой воды 16–38 °C. Если нужна именно тёплая вода на выходе, берите АДУ-ТВ (узел тёплой воды) или АДУ-БК (кабину с баком тёплой воды).
В серии четыре артикула. АДУ-А-НК — стальное исполнение с красным корпусом: душ 80 л/мин, фонтан 10 л/мин, высота стойки 2230 мм, масса 48 кг; душ включается рычагом сверху или педалью, фонтан — нажимным клапаном, клапаны фиксируются открытыми. Форсунки фонтана работают по принципу «точки нулевой скорости»: вода идёт мягким куполом, а резиновый защитный стакан бережёт глаза от контактных травм.
АДУ-А-НК-1 — исполнение для холодных районов и улицы: лейка душа и чаша Ø260 мм, душ включается рукояткой, фонтан — нажимной пластиной. В составе установки звуковая и световая сигнализация, регулятор температуры, теплоизоляция и электрообогрев. Давление воды 0,2–0,6 МПа, цвет жёлтый или зелёный.
АДУ-А-НК-4 рассчитан на температуру среды −25…+45 °C и питание 220 или 380 В. Подогрев включается автоматически, когда вода на входе холоднее нуля; в зоне фонтана есть подсветка с настраиваемым временем включения, по заказу ставится звуковая и световая сигнализация. Душ и фонтан работают одновременно и по отдельности, а отработанная вода уходит из чаши по внутренней дренажной трубке.
АДУ-А-НК-5 — исполнение с кабелем 200 Вт на 220–250 В: лейка 10" из нержавеющей стали, насадки фонтана из зелёного ABS-пластика, клапаны душа 1" и фонтана 1/2" шаровые из стали 304, корпус из кислото- и щёлочестойкого ПВХ с изоляцией из полиуретана. Расход душа от 75,7 л/мин, фонтана от 11,4 л/мин. Нестандартное исполнение мы рассчитываем под объект по опросному листу.
Монтаж и подключение: стойку крепят анкерами к ровному основанию, вода подводится ко входу, на улице нужны дренаж и освещение. Магистраль в зоне мороза тоже нужно обогреть или заглубить. Питание к регулятору обогрева ведут отдельной линией с защитой, лучше от резервируемого источника. Проверка раз в неделю: пуск душа и фонтана, в морозный сезон — ежедневный контроль индикации обогрева.
Как устроена серия
Греющий кабель по трубопроводуСаморегулирующийся кабель уложен вдоль трубы; у АДУ-А-НК это 30 Вт/м и обогреваемый участок около 3 м.
Автоматический регулятор температурыВключает и выключает обогрев сам, ручное управление не нужно; световая индикация показывает состояние.
Многослойная теплоизоляцияСлои изоляции и корпус сводят теплопотери к минимуму; в АДУ-А-НК-4 это экологичный каучук и пластик, в АДУ-А-НК-5 — полиуретан.
Душ и фонтан на одной стойкеРаботают одновременно и по отдельности; клапаны фиксируются открытыми, руки пострадавшего свободны.
Точка нулевой скоростиМягкий купол воды в фонтане не травмирует повреждённые глаза, резиновый стакан защищает от контактных травм.
Сигнализация и подсветкаСветовая индикация состояния обогрева; в АДУ-А-НК-1 и -4 — звуковая и световая сигнализация, подсветка в зоне фонтана в АДУ-А-НК-4.
Выбор материала корпусаСталь 304 у АДУ-А-НК, полипропилен PPR у АДУ-А-НК-4, ПВХ у АДУ-А-НК-5 — под агрессивность среды.
Цвет по требованию объектаКрасный у АДУ-А-НК, жёлтый или зелёный у АДУ-А-НК-1 и АДУ-А-НК-4.
Технические характеристики
Параметр
КАДАММ АДУ-А-НК
КАДАММ АДУ-А-НК-1
КАДАММ АДУ-А-НК-4
КАДАММ АДУ-А-НК-5
Тип
Комбинированная установка с электрообогревом: душ и фонтан для глаз
Душ и фонтан для глаз с электрообогревом
Душ и фонтан для глаз с электрообогревом и подсветкой
Душ и фонтан для глаз с кабельным обогревом
Температура окружающей среды, °C
−50…+40
—
−25…+45
Обогрев
Саморегулирующийся кабель 30 Вт/м вдоль трубопровода, участок около 3 м; регулятор температуры
Электрообогрев с регулятором температуры
Автоматический подогрев при отрицательной температуре воды на входе
Греющий кабель
Мощность нагрева, кВт
0,1 (кабель); установка 0,2
—
0,2
Напряжение
—
220/380 В
220–250 В
Степень защиты
IP65 (блок управления)
—
Материал корпуса
Сталь 304, красный цвет
—
Полипропилен PPR
Кислото- и щёлочестойкий ПВХ
Теплоизоляция
Есть
Встроенный слой
Экологичный каучук и пластик
Полиуретан
Цвет
Красный
Жёлтый или зелёный
Зелёный или жёлтый
—
Расход душа, л/мин
80
—
от 75,7
Расход фонтана, л/мин
10
—
от 11,4
Рабочее давление, МПа
0,3–0,6 (3–6 бар)
0,2–0,6
—
0,2–0,6
Подвод воды
1"
—
1", наружная резьба
Слив
1/2"
1-1/4"
Внутренняя дренажная трубка чаши
1-1/4", наружная резьба
Лейка душа
—
Ø260 мм
10", сталь
Чаша фонтана
Форсунки с резиновым стаканом
Ø260 мм
10", для сбора сточной воды
Привод
Душ: рычаг сверху или педаль; фонтан: нажимной клапан
Душ: рукоятка; фонтан: нажимная пластина
—
Высота стойки, мм
2230
1100 (чаша)
—
Вылет душа, мм
605
900
—
Упаковка, см
230×70×30
—
Масса, кг
48
—
Сертификация
ТР ТС
уточняйте у менеджера
Серия без Ex-исполнения. Для исполнений АДУ-А-НК-1, -4 и -5 часть параметров уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-СИГН
Звуковая и световая сигнализация
срабатывание душа и фонтана
Для: КАДАММ АДУ-А-НК-1, КАДАММ АДУ-А-НК-4
ОП-ДИСП
Сухой контакт в диспетчерскую (DCS)
сигнал о пуске; проектное исполнение
Для: все модели серии
ОП-СВЕТ
Подсветка в зоне фонтана
время включения настраивается
Для: КАДАММ АДУ-А-НК-4
ОП-ЦВЕТ
Цвет жёлтый или зелёный
по требованию объекта
Для: КАДАММ АДУ-А-НК-1, КАДАММ АДУ-А-НК-4
ОП-НАПР
Питание 220 или 380 В
выбирается при заказе
Для: КАДАММ АДУ-А-НК-4
Опции заказываются по проекту; нестандартное исполнение опишите в поле «Опишите задачу» конфигуратора.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Спецификация КАДАММ АДУ-А-НКМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Уличные эстакады и наливные станцииКислоты и щёлочи перекачивают под открытым небом круглый год: душ с обогревом остаётся в рабочем состоянии в холодный сезон.
Объекты СевераПромыслы, горно-обогатительные комбинаты и обогатительные фабрики: нижняя температура среды зависит от исполнения и указана в таблице.
Неотапливаемые цеха и складыХимия в холодных ангарах и складах: душ стоит у зоны розлива, труба не замерзает.
Открытые площадки нефтепереработкиУстановки под открытым небом; красная или зелёная стойка видна издалека. Для взрывоопасной зоны смотрите отдельные серии.
ЭнергетикаВодоподготовка и работа с реагентами на открытых узлах: точка самопомощи на все сезоны.
Порты и причалыПеревалка химических грузов на открытом причале, где холодный ветер и брызги.
Чем сильна серия
Работает зимой без ручных действий. Регулятор сам включает обогрев при падении температуры, обслуживающему персоналу достаточно следить за индикацией.
Душ и фонтан в одной точке. Оба норматива ANSI Z358.1 закрываются одной установкой: расход душа от 75,7 л/мин, фонтана от 11,4 л/мин.
Четыре исполнения под среду. Сталь 304, полипропилен PPR или ПВХ с изоляцией из каучука или полиуретана выбираются под агрессивность среды и климат.
Сигнализация. Световая индикация обогрева в серии, звуковая и световая сигнализация и подсветка в отдельных исполнениях.
Мягкая промывка глаз. Точка нулевой скорости и защитный стакан делают поток безопасным для повреждённых глаз.
Расчёт под объект. Мы рассчитываем установку под задачу по опросному листу: климат, давление и температура воды в сети, число постов, питание.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-А-НК: Берите АДУ-А-НК, когда нужен комбинированный пост на улице или в неотапливаемой зоне без взрывоопасной среды и в сети есть питьевая вода. Если нужна тёплая вода 16–38 °C на выходе, смотрите АДУ-ТВ или АДУ-БК. Для взрывоопасной зоны — АДУ-А-ВЗ или АДУ-ОК. Если электропитания нет, смотрите АДУ-НЗ (автослив воды после срабатывания) и АДУ-НЗФ (только фонтан). Для тёплых помещений достаточно АДУ-КМ без обогрева. Внутри серии: АДУ-А-НК — действующее стальное исполнение, АДУ-А-НК-4 — 220 или 380 В с подсветкой, АДУ-А-НК-5 — кабель 200 Вт и корпус из ПВХ.
Как подобрать под объект
Душ с греющим кабелем для улицы и неотапливаемых зон без взрывоопасной среды. Цифры — из таблицы карточки.
Условие на объекте
Что выбрать
Давление в сети 0,2 МПа и выше
А-НК-1 — 0,3–0,6 МПа (3–6 бар), А-НК-2 и А-НК-4 — 0,2–0,6 МПа. Давления нет: нужен бак (АДУ-Б, АДУ-БК) или насос.
Мороз
А-НК-1 с кабелем 30 Вт/м работает до −50 °C, А-НК-3 и А-НК-4 — до −25 °C. Холоднее или нужна тёплая вода — кабина с баком АДУ-БК.
Тёплая вода 16–38 °C
Кабель греет трубопровод, но не воду. Добавьте АДУ-ТВ или АДУ-ТСМ.
Взрывоопасная зона
Серия без Ex. Для зоны 1 или 2 выбирайте АДУ-А-ВЗ или АДУ-ОК.
Питание и высота
Питание 220/380 В или 220–250 В, высота стойки А-НК-1 — 2230 мм.
Греющий кабель уложен вдоль трубопровода, а теплоизоляция удерживает тепло. Регулятор температуры сам включает обогрев, когда температура падает ниже заданной. Нижняя температура среды зависит от исполнения; значения даны в таблице.
Обогревается труба и клапаны, а не вся вода в магистрали: подводящую линию в зоне мороза нужно обогреть или заглубить отдельно.
Греет ли установка воду до 16–38 °C?+
Нет. Кабель защищает от замерзания, но не нагревает проточную воду: в мороз из сети идёт вода +4…+15 °C. Методика ANSI Z358.1 требует 16–38 °C.
Для тёплой воды ставят узел с баком, нагревателем и термостатическим смесителем (АДУ-ТВ) или душ с подогреваемым баком (АДУ-БК, АДУ-Б).
Что произойдёт при отключении электричества?+
Теплоизоляция замедляет остывание, но при долгом отключении на сильном морозе трубопровод может замёрзнуть. Подключайте обогрев к резервируемой линии.
Следите за индикацией: она показывает состояние обогрева, это входит в ежедневный обход в холодный сезон.
Чем различаются исполнения серии?+
АДУ-А-НК — стальное исполнение с красным корпусом, АДУ-А-НК-1 — для холодных районов, жёлтое или зелёное, АДУ-А-НК-4 — на 220 или 380 В с подсветкой, АДУ-А-НК-5 — с кабелем 200 Вт и корпусом из ПВХ.
Расходы, мощность и габариты у некоторых артикулов уточняйте у менеджера или в опросном листе.
Можно ли ставить серию в взрывоопасной зоне?+
Нет, серия выполнена без Ex-исполнения. Для зон с взрывоопасной атмосферой применяют отдельные серии АДУ-А-ВЗ или АДУ-ОК с Ex-маркировкой.
Если не уверены в классе зоны, пришлите схему и классификацию, мы подберём подходящую серию.
Зачем клапаны фиксируются открытыми?+
Пострадавший двумя руками снимает загрязнённую одежду и разводит веки, а не держит рычаг все 15 минут промывки. Поэтому душ и фонтан остаются открытыми после пуска, пока их не закроет сотрудник.
Существует ли ГОСТ на аварийные души?+
Отдельного ГОСТа на конструкцию нет. Оснастить рабочие места устройствами для смывания химических веществ обязывает СП 2.2.3670-20, общие требования безопасности процессов задаёт ГОСТ системы стандартов безопасности труда. Расход принимают по методике ANSI Z358.1.
Документы о соответствии ТР ТС уточняйте у менеджера.
Что прислать для расчёта нестандартного исполнения?+
Опросный лист или описание в поле «Опишите задачу» конфигуратора: климат и минимальная температура, давление и температура воды в сети, число постов, зона Ex, питание, нужна ли сигнализация в диспетчерскую (сухой контакт) и освещение.
Что входит в поставку АДУ-А-НК?+
Установка в сборе: обогреваемая стойка, лейка душа, станция промывки глаз, педаль, регулятор температуры с индикацией, знак-табличка, паспорт и руководство. Анкеры, кабельную линию питания и уплотнительную ленту приобретают отдельно.
Пропала вода в сети: сработает ли душ?+
Душ работает только от сети, питьевая вода нужна всегда. Без воды в линии промывки нет.
Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному.
Можно ли обойтись без бака при −40 °C?+
Да, серия работает без бака, а кабель защищает трубопровод до −50 °C. Но вода из сети на морозе холодная, +4…+15 °C, а норма требует 16–38 °C.
Тёплую воду даёт кабина с баком АДУ-БК или узел АДУ-ТВ.
Зачем нужен термосмеситель?+
Он смешивает горячую воду с холодной и держит на выходе 16–38 °C. Серия сама воду не греет.
Подберём вместе с душем — отметьте условия в блоке «Условия на объекте».
