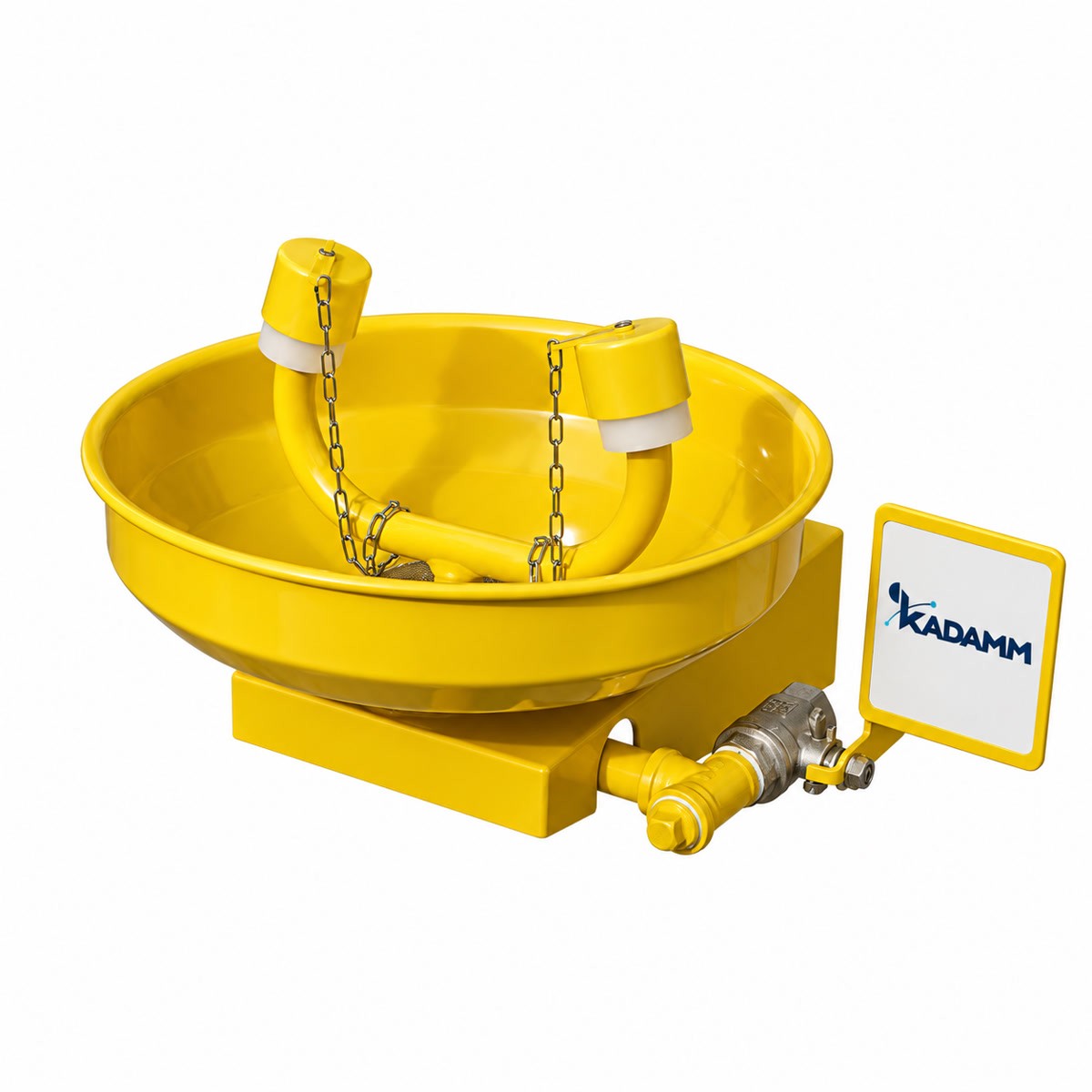

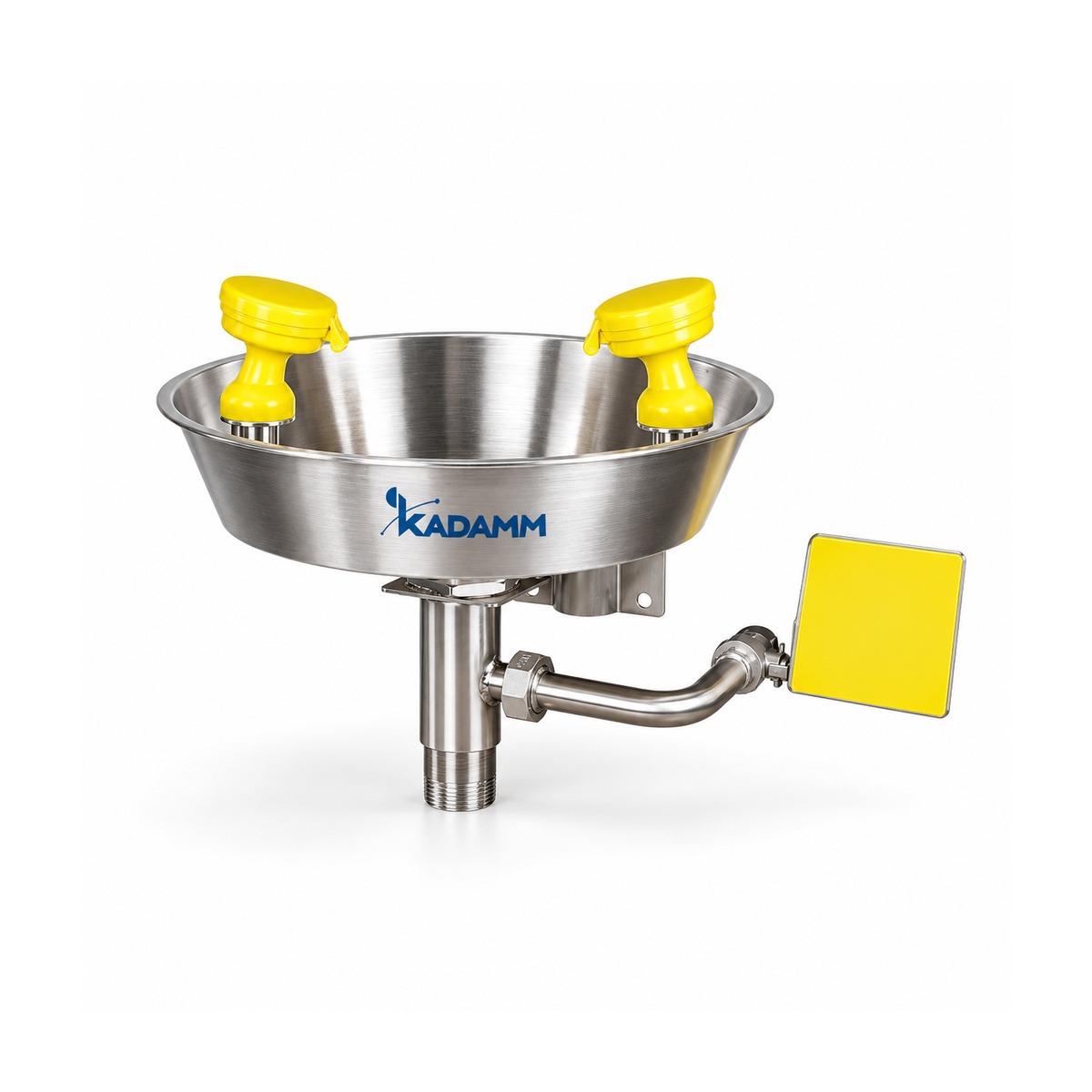

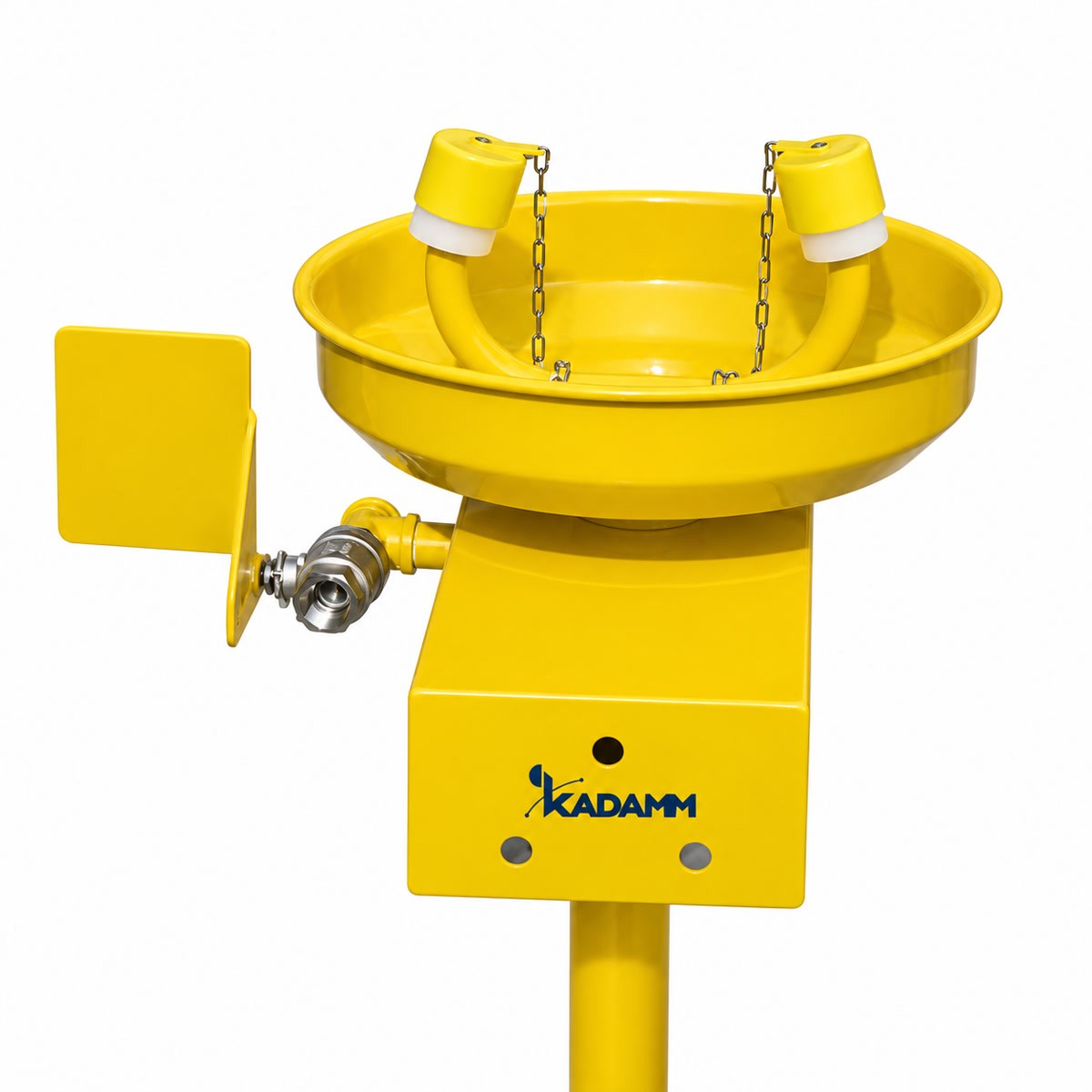

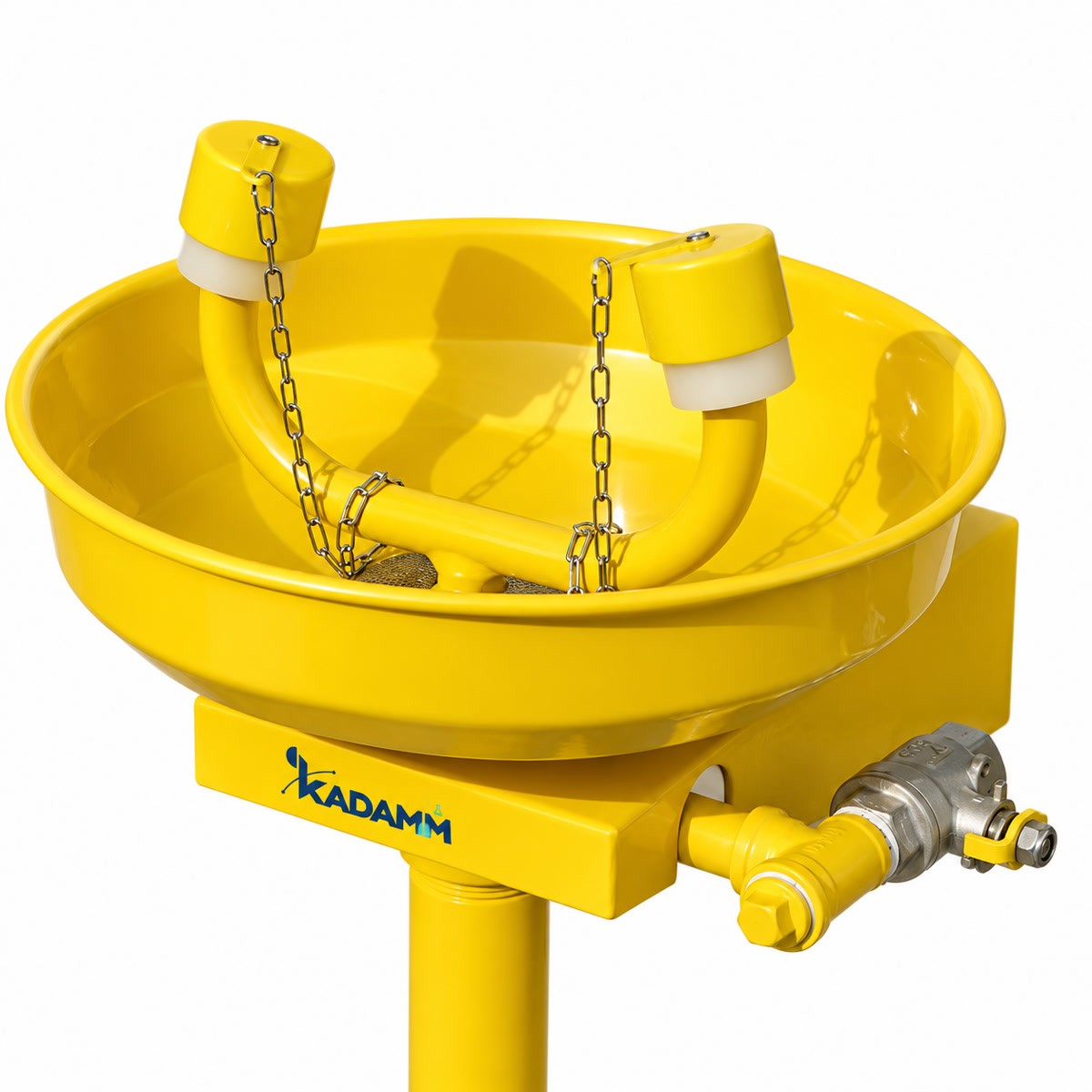

КАДАММ АДУ-СТ — настенная станция для промывки глаз и лица
Аварийный фонтан, который крепится на стену рядом с рабочим местом и не занимает пол. Чаша со сливом отводит отработанную воду, пуск делается одним движением. В серии исполнения по материалу и цвету чаши, по насадкам и давлению воды.
Крепится на стенуЧаша со сливомПуск одним движениемИсполнения по материалу чаши
▤
Составьте спецификацию под ваш объект14 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
14
Исполнений в серии
≥11,4 л/мин
Расход промывки глаз и лица
0,2–0,6 МПа
Рабочее давление большинства исполнений
838–1346 мм
Высота чаши от пола у СТ, СТ-Ж, СТ-З и СТ-КЧ
1,7–1,9 кг
Масса нетто СТ, СТ-Ж и СТ-З
G1/2"
Вход воды основных исполнений
Модели и артикулы
КАДАММ АДУ-СТ
чаша из стали 304, натуральный цвет, одно нажатие рычага, масса 1,9 кг
КАДАММ АДУ-СТ-Ж
чаша из жёлтого AES-пластика, самый лёгкий вариант, масса 1,7 кг
КАДАММ АДУ-СТ-З
чаша из стали 304 с зелёным покрытием, маркировка «первая помощь», масса 1,9 кг
КАДАММ АДУ-СТ-КЧ
чаша из стали 304 с крышкой, связанной с рукояткой: открыл крышку — пошла вода
КАДАММ АДУ-СТ-1
сталь 304 (316L по заказу), стенка 2,5 мм, нажимная панель, среда 5…40 °C
КАДАММ АДУ-СТ-2
сталь 304 (316L по заказу), стенка 2,5 мм, давление 0,2–0,8 МПа, среда 10…40 °C
КАДАММ АДУ-СТ-4
сталь 304 с погружным покрытием ABS, давление 0,2–0,4 МПа, среда 5…38 °C, ручной нажим
КАДАММ АДУ-СТ-5
сталь 304, давление 0,2–0,4 МПа, среда 5…38 °C, ручной нажим
КАДАММ АДУ-СТ-6
сталь 304, зелёные насадки ABS, давление 0,2–0,6 МПа, высота 840–1140 мм
КАДАММ АДУ-СТ-7
сталь 304 и ABS-пластик: чаша и насадки из ABS, давление 0,2–0,6 МПа, высота 840–1140 мм
КАДАММ АДУ-СТ-8
стальная чаша, одна головка для глаз и лица, давление 0,2–0,6 МПа
КАДАММ АДУ-СТ-9
жёлтая чаша ABS, одна головка для глаз и лица, давление 0,2–0,6 МПа
КАДАММ АДУ-СТ-10
жёлтая чаша ABS и жёлтые насадки ABS, давление 0,2–0,6 МПа
КАДАММ АДУ-СТ-11
стальная чаша и насадки, для лица 6 регулируемых форсунок, охват 360°
Что это за серия
КАДАММ АДУ-СТ — настенная станция для экстренной промывки глаз и лица. Её крепят на стену вплотную к рабочему месту с химическим риском, поэтому пол остаётся свободным: это решение для лабораторий и участков, где мало места. Станция подключается к водопроводу и подаёт не менее 11,4 л/мин по методике ANSI Z358.1.
В серии 14 артикулов. Первые четыре — АДУ-СТ, СТ-Ж, СТ-З и СТ-КЧ — отличаются только чашей: сталь 304 в естественном цвете, жёлтый AES-пластик (самый лёгкий вариант, 1,7 кг), сталь с зелёным покрытием и сталь с крышкой. У СТ-КЧ крышка связана с рукояткой: поднял крышку — вода пошла, дополнительных действий не нужно. Остальная гидравлика, присоединения и монтаж у всех четырёх одинаковые.
У основных исполнений форсунки дают два потока — мягкий аэрированный для глаз и внешний для лица, высота струй выровнена. Шаровой клапан работает с малым усилием и рассчитан на более чем 300 000 циклов, пылезащитная крышка сбрасывается при пуске, а аэратор со шлицем и многослойная сетка в муфте снимаются для промывки без инструмента.
СТ-2 — стальное исполнение со стенкой 2,5 мм, которое допускает замену стали 304 на 316L; рабочее давление 0,2–0,8 МПа, среда 10…40 °C. СТ-4 и СТ-5 рассчитаны на давление 0,2–0,4 МПа и температуру 5…38 °C, время промывки более 15 минут; у СТ-4 сталь покрыта слоем ABS. Пуск у обоих ручной нажимом.
СТ-6…СТ-11 различаются чашей и насадками. У СТ-6 стальная чаша и зелёные насадки ABS, у СТ-7 чаша и насадки из ABS-пластика, у СТ-8 и СТ-9 одна головка для глаз и лица, стальная или жёлтая пластиковая чаша, у СТ-10 чаша и насадки из жёлтого ABS-пластика, у СТ-11 стальные чаша и насадки и шесть регулируемых форсунок для лица с охватом 360°. Диапазон давления у них 0,2–0,6 МПа.
Станция работает при положительной температуре. У СТ-6 в данных прямо сказано: ниже нуля нужен незамерзающий раствор. Если рядом есть вода из сети, а вокруг холодно, смотрите соседние серии с автосливом или греющим кабелем. Мы проектируем установку под вашу задачу, а присоединения, материал и высоту уточняем по опросному листу.
Кронштейн крепится к стене так, чтобы чаша оказалась на высоте 838–1346 мм от пола (для СТ-6 и СТ-7 840–1140 мм). Подведите воду ко входу и слив чаши отведите в канализацию или дренаж. Электропитание не нужно. Раз в неделю делайте пробный пуск на 1–3 минуты с отметкой в журнале.
Как устроена серия
Установка на стенуСтанция не занимает пол и ставится прямо у источника риска: над лабораторным сливом или у мойки.
Пуск одним движениемРычаг открывает воду сразу; у СТ-КЧ достаточно поднять крышку. Пострадавший, который почти не видит, включит её вслепую.
Чаша со сливомЧаша собирает воду и отводит её в слив, пол под станцией остаётся сухим на всё время промывки.
Два потока у основных исполненийМягкая аэрированная струя для глаз и внешняя для лица, пылезащитная крышка сбрасывается при пуске.
Выбор материала чашиСталь 304, 316L по заказу, жёлтый ABS-пластик, зелёное покрытие: материал и цвет подбираются под среду и маркировку.
Обслуживание без инструментаАэратор и сетка в быстросъёмной муфте снимаются для промывки без инструмента.
Клапан с большим ресурсомШаровой клапан работает с малым усилием и рассчитан на более чем 300 000 циклов.
Шесть форсунок для лицаВ СТ-11 охват 360° создают шесть регулируемых форсунок.
Технические характеристики
Параметр
КАДАММ АДУ-СТ
КАДАММ АДУ-СТ-Ж
КАДАММ АДУ-СТ-З
КАДАММ АДУ-СТ-КЧ
КАДАММ АДУ-СТ-1
КАДАММ АДУ-СТ-2
КАДАММ АДУ-СТ-4
КАДАММ АДУ-СТ-5
КАДАММ АДУ-СТ-6
КАДАММ АДУ-СТ-7
КАДАММ АДУ-СТ-8
КАДАММ АДУ-СТ-9
КАДАММ АДУ-СТ-10
КАДАММ АДУ-СТ-11
Тип
настенная станция для промывки глаз и лица
—
Материал
—
сталь 304 (316L по заказу), стенка 2,5 мм
сталь 304, погружное покрытие ABS
сталь 304
сталь 304 (316 по заказу)
сталь 304 и ABS-пластик
—
Чаша
сталь 304, натуральная
жёлтый AES-пластик
сталь 304 с зелёным покрытием
сталь 304 плюс крышка чаши 304
сталь 304
—
сталь 304
ABS-пластик
сталь 304
жёлтый ABS-пластик
сталь 304
Насадки
два потока (аэрированный и внешний), балансировка высоты струй, крышки от пыли
два распылителя с пылезащитными крышками
—
ABS-пластик
—
зелёный ABS-пластик, легко заменяются
ABS-пластик
одна головка для глаз и лица
жёлтый ABS-пластик
сталь 304, 6 регулируемых форсунок для лица, охват 360°
Привод
одно нажатие рычага; пылезащитная крышка сбрасывается сама
крышка связана с рукояткой: открыл крышку — промывка пошла
нажимная панель
—
ручной нажим
ручная панель-тяга
Клапан
шаровой, малое усилие, ресурс более 300 000 циклов
—
шаровой, сталь 304, 1/2" (13 мм)
—
Фильтр
многослойная сетка в быстросъёмной муфте; аэратор со шлицем снимается
—
Подвод воды
G1/2" (DN15)
G1/2"
NPT 1/2" (13 мм)
1/2" (13 мм), внутренняя резьба
Слив
G1-1/4" (32 мм)
G1-1/4"
NPT 1-1/4" (32 мм)
1-1/4" (32 мм), внутренняя резьба
1-1/4" (32 мм), наружная резьба
Рабочее давление, МПа
0,2–0,3 (от 210 кПа)
—
0,2–0,8
0,2–0,4
0,2–0,6
Расход фонтана, л/мин
≥11,4
более 11,4
≥11,4
Температура воды на выходе, °C
16–38
—
16–38
—
Время промывки, мин
—
более 15
—
Температура окружающей среды, °C
—
5…40
10…40
5…38
выше 0 (без незамерзающего раствора)
—
Высота, мм
838–1346 (чаша от пола)
—
840–1140
—
Упаковка (Д×Ш×В)
26 × 58 × 36 см
58 × 36 × 23,5 см
—
750 × 430 × 310 мм
—
Масса нетто / брутто, кг
1,9 / 3,1
1,7 / 2,9
1,9 / 3,1
уточняйте
—
5 / 10 (в упаковке)
—
Документы о соответствии
ТР ТС
уточняйте у менеджера
Первые четыре исполнения — полная проверенная таблица, у остальных полнота данных разная. Недостающие параметры, температуры, массы и габариты уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Спецификация КАДАММ АДУ-СТМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Химические лабораторииСтанция над сливом у вытяжного шкафа даёт помощь в первые секунды после попадания реагента.
Учебные лабораторииПрактикумы с кислотами и щелочами: простое включение понятно студентам.
Медицина и фармацевтикаДезинфицирующие растворы и реагенты: настенная станция у зоны приготовления.
Гальванические участкиЭлектролиты и травильные растворы: сталь 304 переносит агрессивную атмосферу.
Пищевое производствоМоющие и дезинфицирующие концентраты: станция стоит у узла дозирования.
Склады реактивовРазлив при перетаривании: точка самопомощи на стене у зоны розлива.
Чем сильна серия
Свободный пол. Станция крепится на стену и не мешает проходу и оборудованию.
Включение вслепую. Одно движение рычага или поднятая крышка запускают воду сразу.
Сухой пол. Чаша со сливом отводит воду, и скользкой зоны вокруг станции нет.
Выбор материала и цвета. Чаша из стали 304, 316L по заказу, ABS-пластика, зелёная или жёлтая маркировка.
Лёгкое обслуживание. Аэратор и сетка в муфте снимаются без инструмента, клапан рассчитан на более чем 300 000 циклов.
Проектирование под задачу. Присоединения, материал и высоту уточняем по опросному листу заказчика.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-СТ: Берите АДУ-СТ, когда нужен фонтан для глаз и лица на стене при водопроводе с давлением 0,2–0,6 МПа и положительной температуре. Если свободной стены нет, смотрите напольный АДУ-ПД; если нужна промывка тела, берите комбинированный АДУ-КМ или душ АДУ-С. У лабораторной мойки подойдёт настольная станция АДУ-Н-НС, для локальных участков — ручной распылитель АДУ-Г. Без водопровода берите АДУ-П или АДУ-Р, для мороза — АДУ-НЗФ без электрообогрева или АДУ-ОКФ с греющим кабелем. Внутри серии: СТ, СТ-Ж, СТ-З, СТ-КЧ — основной ряд, СТ-1…СТ-5 — разные материалы и давление, СТ-6…СТ-11 — выбор чаши и насадок.
Вопросы и ответы
На какой высоте крепить станцию?+
Для СТ, СТ-Ж, СТ-З и СТ-КЧ чашу ставят на высоте 838–1346 мм от пола, чтобы поток приходился на уровень глаз стоящего человека. У СТ-6 и СТ-7 диапазон высот 840–1140 мм.
Подводите воду ко входу и слив чаши отводите в канализацию или дренаж.
Чем различаются СТ, СТ-Ж, СТ-З и СТ-КЧ?+
Только чашей: у СТ она из стали 304, у СТ-Ж — из жёлтого AES-пластика (1,7 кг), у СТ-З — стальная с зелёным покрытием, у СТ-КЧ — стальная с крышкой, связанной с рукояткой.
Гидравлика, присоединения и монтаж одинаковые.
Какое давление воды нужно?+
Для СТ, СТ-Ж, СТ-З и СТ-КЧ — от 210 кПа (0,2–0,3 МПа), вода питьевая 16–38 °C. У СТ-2 диапазон 0,2–0,8 МПа, у СТ-4 и СТ-5 0,2–0,4 МПа, у СТ-6…СТ-11 0,2–0,6 МПа.
Если давление в сети выше 0,2–0,6 МПа, для СТ-6 и СТ-7 нужен предохранительный клапан.
Можно ли ставить станцию на улице?+
Серия рассчитана на положительную температуру: СТ-2 работает при 10…40 °C, СТ-4 и СТ-5 при 5…38 °C. Для СТ-6 ниже нуля нужен незамерзающий раствор.
Для холодных зон возьмите АДУ-НЗФ без электрообогрева или АДУ-ОКФ с греющим кабелем.
Какое исполнение выбрать для агрессивной среды?+
Для сильных кислот, щелочей и хлоридов у СТ-2 и СТ-6 заказывают сталь 316 или 316L, а у СТ-6 — вариант с чашей и насадками из ABS-пластика. Исполнение СТ-7 уже выполнено с чашей из ABS-пластика.
Окончательный выбор зависит от реагента, и наши инженеры подскажут его по вашему списку.
Как проверять станцию?+
Раз в неделю включайте её на 1–3 минуты, смотрите на поток, направление струй и слив, записывайте результат в журнал. Аэратор и сетку периодически промывайте.
Для проверки струи есть калибр АДУ-ПРВ-2; раз в год делайте подробную проверку.
В каких местах станция промывки глаз обязательна?+
СП 2.2.3670-20 требует оснащать рабочие места с возможным контактом с раздражающими химическими веществами гидрантами, автоматическими фонтанчиками или душами для немедленного смывания с кожи и слизистой глаз. На практике это лаборатории, гальваника, аккумуляторные, склады реактивов.
Установку размещают не дальше 10 секунд пути от источника риска, в том же помещении, без препятствий.
Существует ли ГОСТ на станции промывки глаз?+
Отдельного ГОСТа на конструкцию станции нет. Оборудовать рабочие места средствами для немедленного смывания химических веществ обязывает СП 2.2.3670-20; общие требования безопасности производственных процессов задаёт ГОСТ 12.3.002-2014.
Параметры проектируем по методике ANSI Z358.1; документы о соответствии ТР ТС для СТ-2 и далее уточняйте у менеджера.
Что прислать для расчёта и подбора?+
Опросный лист заказчика, климат, давление и температуру воды, число постов и тип стены.
По ним мы подберём исполнение из серии или спроектируем станцию под вашу задачу.
