Аварийный душ только для тела, без фонтана для глаз: лейка сверху и быстрый пуск без подготовки. Его ставят там, где промывка глаз уже организована отдельной станцией, а для полной защиты зоны не хватает именно душа. Исполнения различаются материалом, способом монтажа и приводом.
Лейка для тела без фонтанаСталь 304 или ABS-пластикТяга-кольцо или педальПодключение к водопроводу
▤
Составьте спецификацию под ваш объект6 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
от 75,7 л/мин
Расход душа для тела
Сталь 304
Стойка и лейка стальных исполнений
1/2"–1-1/4"
Диаметр входа воды
0,2–0,6 МПа
Рабочее давление сети
15 мин
Время подачи по методике ANSI Z358.1
6
Исполнений в серии
Модели и артикулы
КАДАММ АДУ-С-1

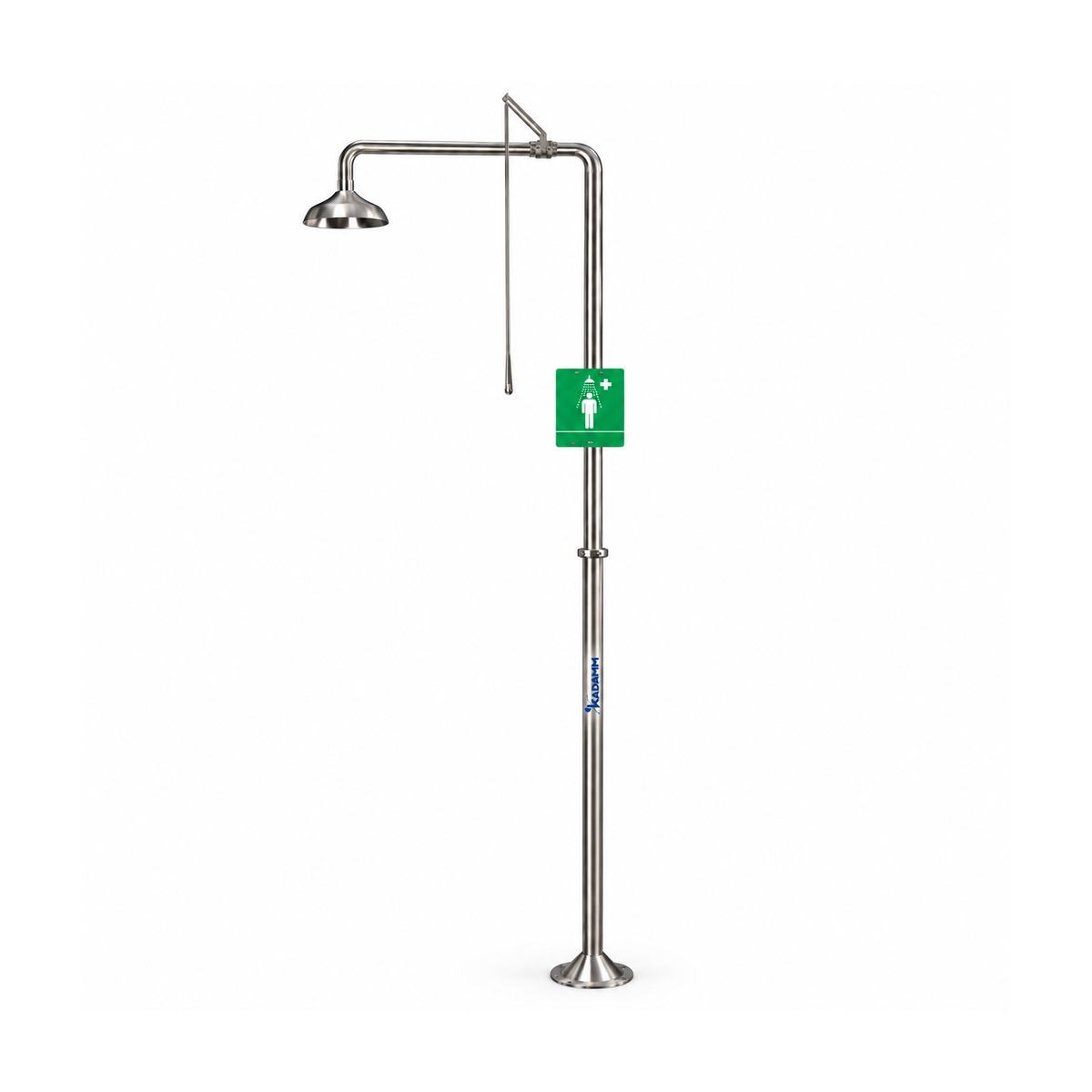

Напольный душ, стойка и лейка из стали 304 естественного цвета; вход и клапан 1", тяга-кольцо; давление от 210 кПа, расход от 75,7 л/мин
КАДАММ АДУ-С-2
Напольный душ, стойка из стали 304, лейка с зелёным покрытием и маркировкой «первая помощь»; вход и клапан 1", тяга-кольцо; от 75,7 л/мин
КАДАММ АДУ-С-3
Напольный душ, стойка из стали 304, лейка из жёлтого пластика AES с сигнальной маркировкой; вход и клапан 1", тяга-кольцо; от 75,7 л/мин
КАДАММ АДУ-С-5

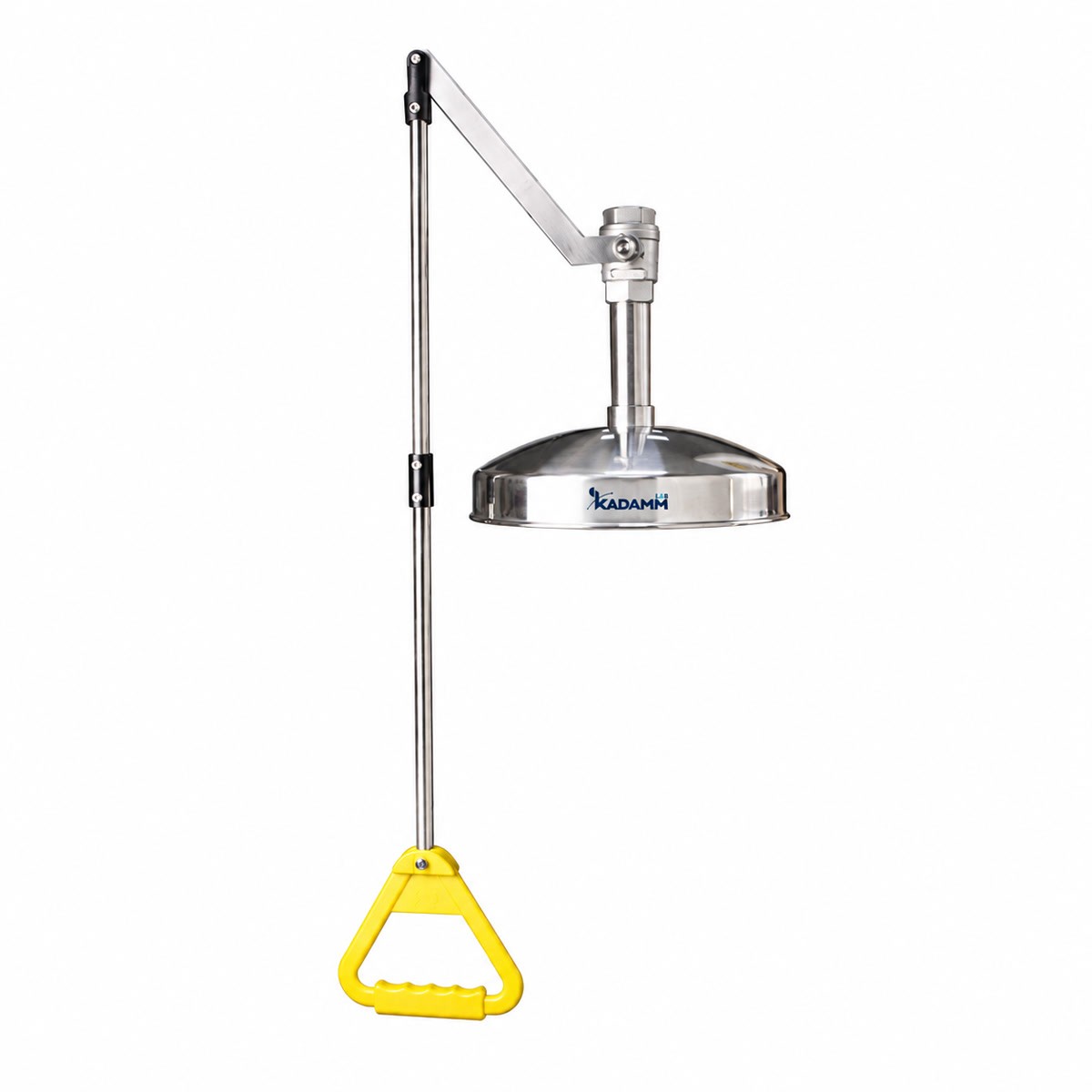

Душ с корпусом и чашей из стали 304, привод тягой, вход 1/2"; давление сети 0,2–0,6 МПа, расход от 75,7 л/мин; потолочный монтаж
КАДАММ АДУ-С-6

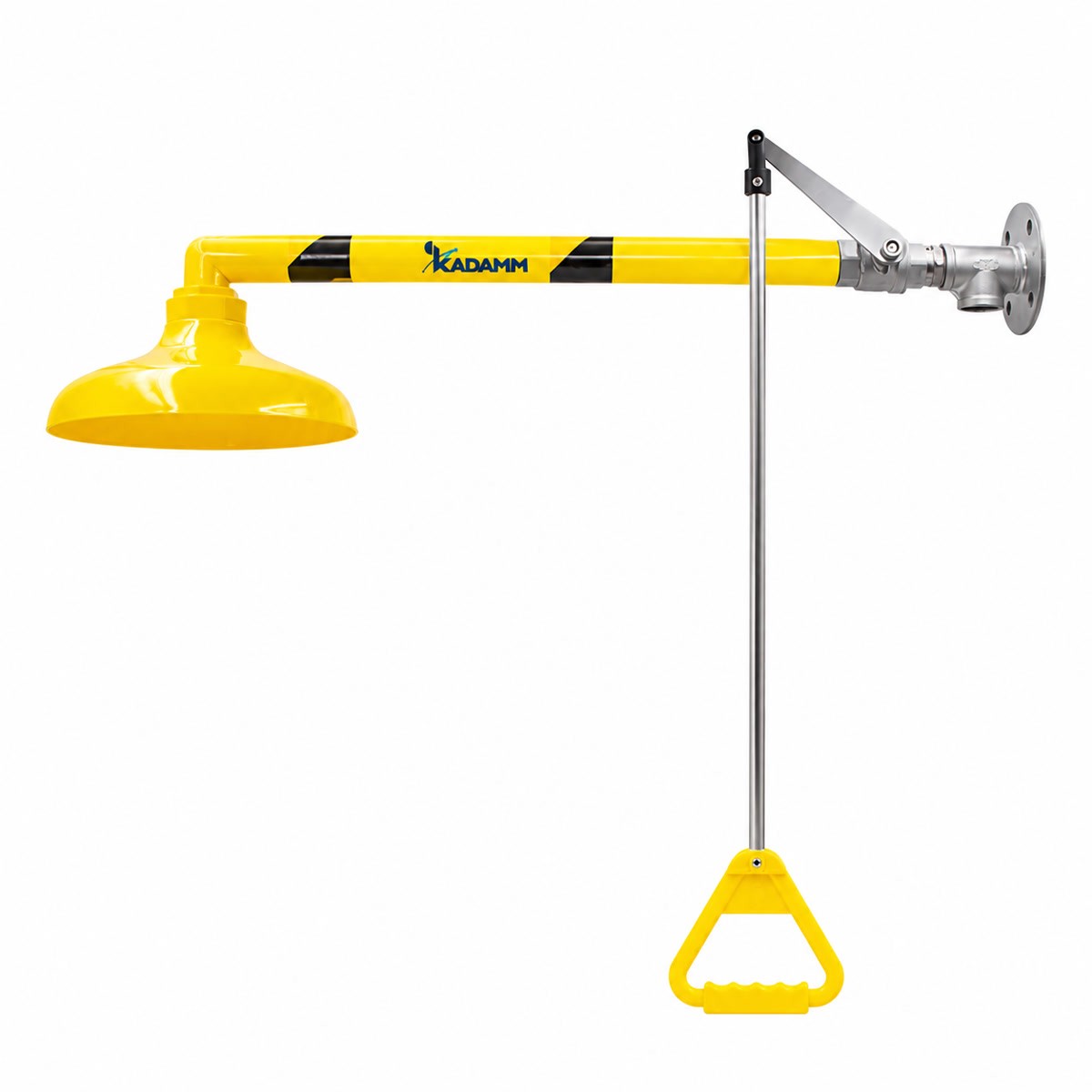

Душ с корпусом и чашей из ABS-пластика, привод тягой, вход 1/2"; давление сети 0,2–0,4 МПа, расход от 75,7 л/мин; настенный монтаж
КАДАММ АДУ-С-7
Душ со стойкой из стали 304 и платформой-педалью: включается, когда человек встаёт на платформу; вход 1-1/4", лейка 10", расход от 75,7 л/мин; высота 2330 мм
Что это за серия
КАДАММ АДУ-С — аварийный душ, который закрывает одну задачу: смыть химикат с тела и одежды потоком от верхней лейки. Фонтана для глаз и лица в этой серии нет. Её берут для зон, где промывка глаз уже обеспечена отдельной станцией, а для полного покрытия рабочего места не хватает душа для тела.
Проектный ориентир — методика ANSI Z358.1: расход душа не меньше 75,7 л/мин и подача не менее 15 минут. Для всех шести исполнений серии расход заявлен от 75,7 л/мин. При пуске душа вместе с фонтаном для глаз суммарный расход растёт до 87,1 л/мин, а на 15 минут без подпитки требуется около 1306,5 л.
Серия состоит из шести артикулов. АДУ-С-1, АДУ-С-2 и АДУ-С-3 — напольные души на стойке из стали 304 с входом и клапаном 1": различаются лейкой. АДУ-С-1 — лейка из стали 304 естественного цвета, АДУ-С-2 — лейка из стали с зелёным покрытием и маркировкой «первая помощь», АДУ-С-3 — лейка из жёлтого ударопрочного пластика AES, заметная в цеху.
АДУ-С-5 и АДУ-С-6 — компактные исполнения с входом 1/2" и приводом тягой. У АДУ-С-5 корпус и чаша из нержавеющей стали 304, давление сети 0,2–0,6 МПа. У АДУ-С-6 корпус и чаша из ABS-пластика, давление сети 0,2–0,4 МПа. Пластик подходит для агрессивной среды, где металл со временем разъедается, но не заменяет сталь там, где нужна механическая стойкость.
АДУ-С-7 — единственное исполнение с педальным приводом. Стойка из стали 304 — труба диаметром 1" со стенкой 2,5 мм, лейка диаметром 10", клапан шаровой 1", вход 1-1/4". Душ включается, когда человек встаёт на платформу, и выключается, когда сходит: освобождать руки и искать кольцо не нужно, что важно при ожоге или если руки заняты. Размер платформы 825×480 мм.
Все исполнения подключаются к водопроводу. Серия не рассчитана на отсутствие давления в сети и на мороз: для таких условий в линейке есть души с баком и утеплённые кабины. Если вам нужно подобрать исполнение под конкретный объект, наши инженеры рассчитают его по опросному листу: климат, давление и температура воды в сети, число постов, зона Ex, питание.
Монтаж и подключение: напольные исполнения крепятся анкерами к ровному основанию, АДУ-С-7 — четырьмя анкерными болтами через основание. Под душем нужен слив: трап или дренаж, рассчитанный на заявленный расход. Электропитание не требуется. Вода подводится жёсткой трубой ко входу, давление выше 0,6 МПа ограничивают предохранительным клапаном. Проверку делают раз в неделю: пуск, осмотр потока и запись в журнал.
Как устроена серия
Лейка для телаВерхняя лейка накрывает человека сплошным потоком и смывает химикат с одежды и кожи; расход от 75,7 л/мин во всех исполнениях серии.
Привод тягой или педальюУ АДУ-С-1…3, -5 и -6 душ включает тяга; у АДУ-С-1…3 клапан остаётся открытым, пока человек снимает одежду. АДУ-С-7 включается весом человека на платформе.
Нержавеющая сталь 304Стойка, лейка и чаша стальных исполнений выдерживают кислоты, щёлочи, соли и нефтепродукты в производственной атмосфере.
Три варианта лейкиЛейка из стали, лейка с зелёным покрытием и маркировкой «первая помощь» или жёлтая пластиковая лейка подбираются под схему маркировки объекта.
Исполнение из ABS-пластикаАДУ-С-6 изготовлен из ABS-пластика с лейкой и корпусом того же материала, что удобно в зоне с агрессивными парами.
Полнопроходной клапанКлапан 1" у АДУ-С-1…3 и АДУ-С-7 выдаёт нормативный поток без дросселирования.
Платформа-педальУ АДУ-С-7 платформа из стали 304 размером 825×480 мм: включение и выключение происходят автоматически.
Сигнальная маркировкаЖёлтый пластик, зелёное покрытие и фотолюминесцентный знак в комплекте АДУ-С-7 делают душ заметным в цеху и в плохо освещённом проходе.
Технические характеристики
Параметр
КАДАММ АДУ-С-1
КАДАММ АДУ-С-2
КАДАММ АДУ-С-3
КАДАММ АДУ-С-5
КАДАММ АДУ-С-6
КАДАММ АДУ-С-7
Тип
Напольный душ для тела
Душ для тела с чашей
Напольный душ с платформой-педалью
Материал стойки и труб
Сталь 304
ABS-пластик
Сталь 304
Лейка
Сталь 304, естественный цвет
Сталь 304 с зелёным покрытием
Жёлтый пластик AES
—
Сталь 304, диаметр 10"
Чаша
—
Сталь 304
ABS-пластик
Сталь 304 для сбора сточной воды
Расход душа, л/мин
от 75,7
Рабочее давление, МПа
от 0,21 (210 кПа), питьевая вода
0,2–0,6
0,2–0,4
0,2–0,6; выше — предохранительный клапан
Подвод воды
1" (25 мм)
1/2" (13 мм)
1-1/4" (32 мм)
Клапан
1"
1/2", сталь 304
1", шаровой, сталь 304
Привод
Тяга-кольцо, клапан остаётся открытым
Тяга
Платформа-педаль: пуск и остановка автоматически
Установка
Напольная, анкеры в основание
Потолочная
Настенная
Напольная, 4 анкерных болта
Труба стойки
—
1", стенка 2,5 мм
Габариты, мм
—
В 2330 × Ø 535 × Ш 480
Платформа, мм
—
825×480, сталь 304
Упаковка, см
120×40×26,5
—
Слив
Трап или дренаж в основании; по проекту
Сертификация
ТР ТС
уточняйте у менеджера
Для АДУ-С-5 и АДУ-С-6 назначение чаши, клапана 1/2" и способ монтажа подтверждает менеджер. Расход везде не меньше 75,7 л/мин.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-ПЛАТ
Платформа педали из стали 304
размер 825×480 мм
Для: КАДАММ АДУ-С-7
ОП-ПРВ
Предохранительный клапан сети
ставится, если давление выше 0,6 МПа
Для: КАДАММ АДУ-С-7
ОП-СИГН
Сигнализация срабатывания в диспетчерскую
сухой контакт; проектное исполнение
Для: все модели серии
Опции заказываются по проекту; нестандартное исполнение опишите в поле «Опишите задачу» конфигуратора.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Спецификация КАДАММ АДУ-СМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Линии розлива и фасовки химииОбливание всем объёмом возможно прямо у линии: душ ставят на расстоянии не более 10 секунд быстрого шага.
Склады кислот и щелочейПри перетаривании и перемещении ёмкостей душ стоит рядом с зоной работ; пластиковая лейка заметна на фоне стеллажей.
Гальванические цехаУ ванн с электролитом стальная стойка работает в агрессивной атмосфере, а исполнение из ABS-пластика не боится солевых брызг.
Химические и очистные производстваДозирование реагентов и водоподготовка: душ работает в паре с настенной станцией для глаз.
Выходы из опасной зоныДуш на пути эвакуации даёт возможность промыть тело по дороге в медпункт.
Производство удобренийПыль и растворы смываются со спецодежды и кожи; педаль АДУ-С-7 освобождает руки для снятия одежды.
Чем сильна серия
Простота и надёжность. Ни форсунок для глаз, ни мелких узлов: еженедельный пуск и осмотр раз в год — основное обслуживание.
Выбор привода. Тяга-кольцо у АДУ-С-1…3 с фиксацией клапана, тяга у -5 и -6, педаль у АДУ-С-7 — под привычку персонала и тип работ.
Материал под среду. Сталь 304 — для общего случая и механической нагрузки, ABS-пластик у АДУ-С-6 — для зоны, где металл разъедается.
Заметность. Лейка с зелёным покрытием, жёлтый пластик и фотолюминесцентный знак видны в цеху и ночью.
Нормативный расход. Расход душа от 75,7 л/мин во всех исполнениях, подача на 15 минут закладывается в расчёт сети.
Проектирование под объект. Мы рассчитываем исполнение под задачу заказчика по опросному листу: климат, давление и температура воды в сети, число постов, зона Ex, питание.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-С: Берите АДУ-С, когда нужен душ только для тела, а промывка глаз организована отдельно. Если нужны душ и фонтан для глаз на одной стойке, смотрите АДУ-КМ (сталь) или АДУ-КМ-П (ABS-пластик). Если давления в сети нет или оно недостаточно, ищите АДУ-Б (бак над душем) или АДУ-П (автономная станция с баком). Для мороза и неотапливаемых помещений подойдут АДУ-А-НК и АДУ-БК, для тёплой воды 16–38 °C — АДУ-ТВ. Внутри серии: АДУ-С-1…3 — вход 1" и привод тягой, АДУ-С-5 и АДУ-С-6 — компактные исполнения с входом 1/2", АДУ-С-7 — педаль.
Вопросы и ответы
В чём разница между АДУ-С и комбинированной установкой?+
У АДУ-С есть только верхняя лейка для тела: фонтана для глаз и лица нет. Это проще в обслуживании и занимает меньше места, но требует отдельной станции для промывки глаз.
Если нужно закрыть оба норматива одной точкой, берите АДУ-КМ из стали или АДУ-КМ-П из ABS-пластика.
Какой расход обязан давать аварийный душ?+
Методика ANSI Z358.1 задаёт расход душа не меньше 75,7 л/мин и подачу не менее 15 минут. Все исполнения АДУ-С заявлены от 75,7 л/мин.
При проектировании сети заложите нужную подачу воды и слив: трап или дренаж должен принимать этот расход.
Какое давление воды нужно?+
Для АДУ-С-1…3 давление от 210 кПа (2,1 бар), вода питьевая. АДУ-С-5 и АДУ-С-7 работают при 0,2–0,6 МПа (2–6 бар), АДУ-С-6 — при 0,2–0,4 МПа (2–4 бар).
Если давление в сети выше, для АДУ-С-7 ставят предохранительный клапан.
Чем отличаются исполнения с тягой и с педалью?+
Тяга-кольцо у АДУ-С-1…3 включает душ одним движением вниз, клапан остаётся открытым, пока человек снимает одежду. У АДУ-С-5 и АДУ-С-6 тоже привод тягой.
АДУ-С-7 с платформой-педалью включается, когда человек встаёт на неё, и отключается, когда сходит. Руки остаются свободными, но человек должен оставаться на платформе всё время промывки.
Сталь или ABS-пластик: как выбрать?+
Сталь 304 подходит для большинства цехов и выдерживает механические воздействия. АДУ-С-6 из ABS-пластика выбирают, когда в воздухе много агрессивных паров, а нагрузки на конструкцию невелики.
При сомнении пришлите состав вредных веществ и условия среды, мы подскажем материал.
В каких местах душ обязателен?+
СП 2.2.3670-20 требует оснащать рабочие места с возможным контактом с раздражающими химическими веществами устройствами для немедленного смывания с кожи и слизистой глаз. Практика проектирования добавляет: не дальше 10 секунд быстрым шагом, в том же помещении, без лестниц и дверей.
Конкретное размещение определяет служба охраны труда по оценке рисков.
Есть ли ГОСТ на аварийные души?+
Отдельного ГОСТа на конструкцию аварийного душа нет. Обязанность оснастить рабочие места следует из СП 2.2.3670-20, общие требования безопасности производственных процессов задаёт ГОСТ системы стандартов безопасности труда.
Параметры душа принимают по методике ANSI Z358.1. Документы о соответствии ТР ТС уточняйте у менеджера.
Что нужно прислать для расчёта нестандартного исполнения?+
Заполните опросный лист или опишите задачу в поле «Опишите задачу» конфигуратора: климат площадки, давление и температура воды в сети, число постов, зона Ex, напряжение питания.
По этим данным наши инженеры подберут материал, привод и объём, а при необходимости предложат сигнализацию срабатывания в диспетчерскую (сухой контакт).
Что входит в комплект АДУ-С-7?+
Лейка из стали, фотолюминесцентный знак, три трубы, четыре трубных соединения, педаль-платформа, клапан, основание, две петли, четыре опоры и четыре анкерных болта. Состав остальных артикулов уточняйте у менеджера.
Анкеры для напольных исполнений АДУ-С-1…3 и уплотнительную ленту приобретают отдельно.
