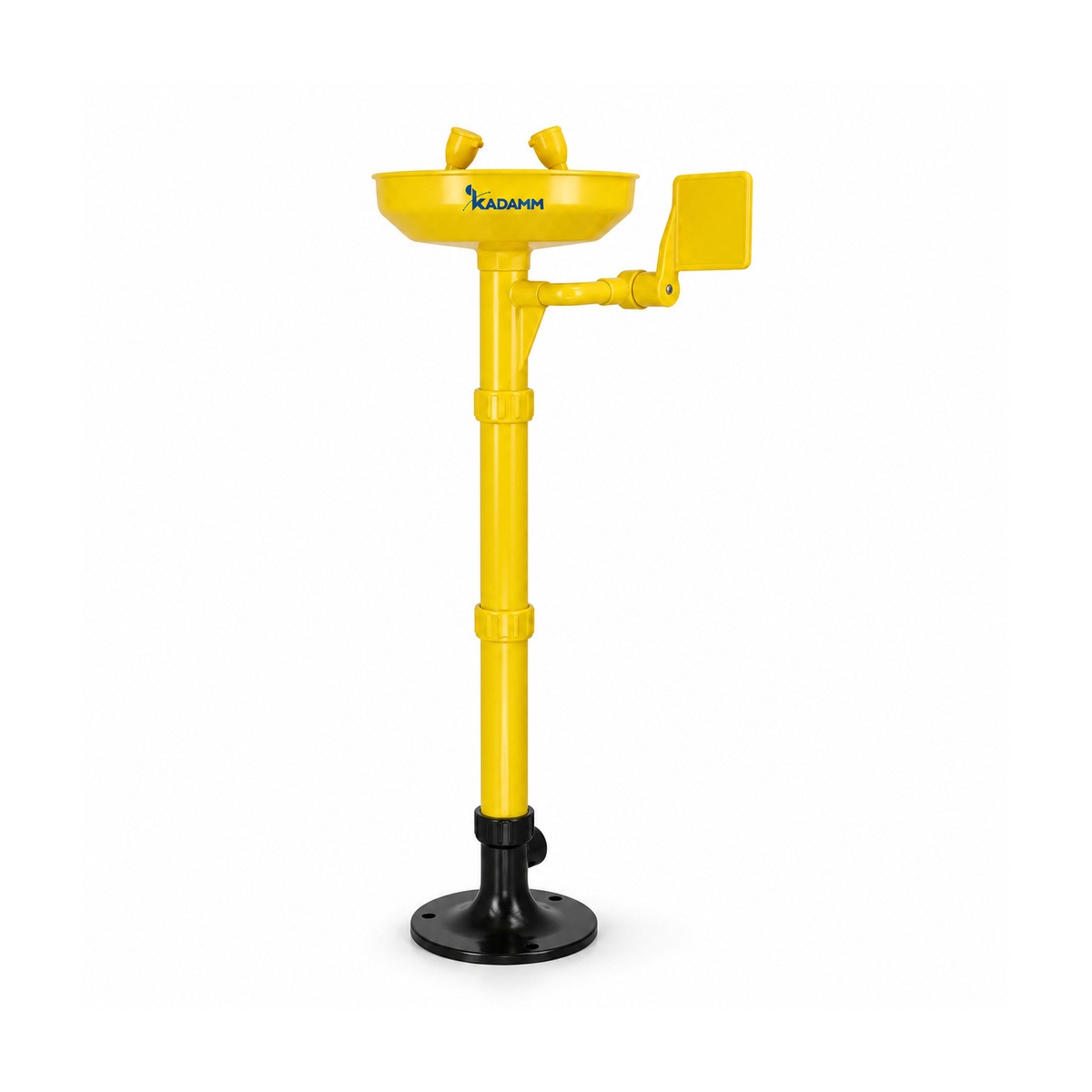

КАДАММ АДУ-ПД-П — напольная станция из ABS-пластика для промывки глаз и лица
Напольная станция для экстренной промывки глаз и лица, целиком отлитая из инженерного пластика сигнального жёлтого цвета. Работает от водопровода, запускается ногой и не боится кислотных паров, солей и влажного воздуха, которые быстро разрушают стальные корпуса.
Корпус целиком из ABSСигнальный жёлтый цветПуск ногой, руки свободныРаботает от водопровода
▤
Составьте спецификацию под ваш объект1 модель и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
≥11,4 л/мин
Поток промывки глаз и лица
от 210 кПа
Рабочее давление воды
Rc 1/2"
Вход воды, высота 810 мм
Rc 1-1/4"
Слив чаши, высота 98 мм
более 300 000
Циклов шарового клапана
4,0 кг
Масса станции нетто
Модели и артикулы
КАДАММ АДУ-ПД-П
напольная станция для глаз и лица из ABS-пластика, ножной привод; поток ≥11,4 л/мин, давление от 210 кПа, вход Rc 1/2", слив Rc 1-1/4"; масса 4,0 кг нетто, 5,8 кг брутто
Что это за серия
КАДАММ АДУ-ПД-П — напольная станция, которая решает одну задачу: дать человеку с химикатом в глазах или на лице воду в течение первых секунд после попадания. Станция ставится прямо на пол у рабочего места и подключается к обычной сети питьевой воды. Серия состоит из одного артикула, поэтому выбирать внутри неё нечего: вся конфигурация сводится к месту установки и подводке.
Главное отличие от стальных напольных станций — материал. Стойка, чаша и корпус отлиты из инженерного ABS-пластика жёлтого цвета. Пластик не ржавеет, не покрывается налётом солей и не выходит из строя от испарений кислот и щелочей. Для цехов травления, электролиза, хлорной химии и береговых площадок, где нержавеющая сталь со временем темнеет и покрывается точками, это решающее обстоятельство. Станция остаётся работоспособной и заметной, а значит, пострадавший найдёт её, даже если зрение уже нарушено.
Включение происходит нажатием ноги. Это принципиально для аварии: если руки в химикате, нельзя прикасаться к рукоятке и затем тереть глаза. Ножной привод освобождает обе кисти — одной рукой пострадавший держит веки раскрытыми, другой удерживается за край чаши. Внутри стоит шаровой клапан, который открывается с малым усилием; ресурс клапана превышает 300 000 циклов, поэтому еженедельные тестовые пуски не приближают его к износу.
Вода выходит из двух независимых потоков. Внутренний, аэрированный, мягко омывает глаза и не травмирует роговицу напором, внешний с более широким охватом закрывает лицо. Высота обеих струй уравновешена, поэтому при изменении давления в сети они не расходятся мимо лица. Пока станция не работает, форсунки закрыты пылезащитными крышками: они сбрасываются сами в момент пуска и защищают выходные отверстия от грязи.
Расход промывки составляет не менее 11,4 л/мин — это норма методики ANSI Z358.1 для фонтана для глаз. Рабочее давление — от 210 кПа, то есть 0,2–0,3 МПа; вода подаётся питьевая температурой 16–38 °C. Вход воды выполнен внутренней резьбой Rc 1/2" (13 мм) на высоте 810 мм. Отработанная вода собирается чашей и уходит через слив Rc 1-1/4" (32 мм) на высоте 98 мм в канализацию или дренаж, поэтому пол вокруг станции остаётся сухим на всём протяжении 15-минутной промывки.
Масса станции — 4,0 кг нетто и 5,8 кг брутто в упаковке 26 × 63 × 40,5 см. Один человек переносит её без тали и тележки, а значит, при перепланировке участка станцию можно переставить, не вызывая бригаду монтажников. Это полезно для временных площадок, ремонтных остановов и производств, где оборудование часто меняет место.
Станция не греется и не защищена от замерзания, а собственного бака у неё нет. Её место — отапливаемые и закрытые участки с водопроводом нормального давления. Если площадка холодная, воды в сети нет или нужно приспособить фонтан под улицу, смотрите соседние серии; подробности ниже в разделе «Когда эта серия, а когда соседняя». Нужен расчёт под ваш объект — наши инженеры подберут исполнение по опросному листу.
Станцию устанавливают на ровный пол и закрепляют за основание. Воду подводят к входу Rc 1/2" на высоте 810 мм, слив из чаши выводят через Rc 1-1/4" в канализацию или дренаж; резьбу уплотняют лентой. Раз в неделю делайте тестовый пуск на 1–3 минуты и отмечайте его в журнале. Место выбирают так, чтобы дойти до станции быстрым шагом не дольше чем за 10 секунд.
Как устроена серия
Корпус целиком из ABSСтойка, чаша и корпус отлиты из инженерного пластика. Нет окалины, ржавчины и точечной коррозии, поэтому станции не нужен антикоррозионный уход.
Сигнальный жёлтый цветСтанцию видно издалека, пострадавший с повреждённым зрением находит её по цвету и расположению у рабочего места.
Ножной приводПоток включается нажатием ноги: ни одна рука не касается рукоятки, загрязнённой химикатом.
Два независимых потокаМягкая аэрированная струя омывает глаза, внешняя струя с широким охватом промывает лицо; высота струй уравновешена при любом рабочем давлении.
Шаровой клапанОткрывается с малым усилием, ресурс — более 300 000 циклов, так что частые проверки не изнашивают узел.
Чаша со сливомОтработанная вода собирается чашей и отводится через Rc 1-1/4" в канализацию или дренаж; пол не мокнет.
Пылезащитные крышки форсунокЗакрывают выходные отверстия в дежурном режиме и сбрасываются сами при пуске, не задерживая воду.
Малая массаСтанция весит 4,0 кг нетто, поэтому её переносят вручную и перемещают при смене планировки.
Технические характеристики
Параметр
КАДАММ АДУ-ПД-П
Тип
напольная станция для промывки глаз и лица с ножным приводом
Спецификация КАДАММ АДУ-ПД-ПМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Цеха травления и электролизаПары кислот разрушают сталь, а пластиковый корпус не меняется годами; станция остаётся заметной и работоспособной.
Хлорная химия и удобренияАгрессивная атмосфера с хлоридами и солями: корпус целиком из пластика, металлических частей снаружи нет.
Гальванические участкиЭлектролиты и травильные растворы нередко попадают на кисти, поэтому нужен привод, который включается ногой.
Приморские объектыСолёный воздух порта или береговой площадки не поражает пластик, в отличие от металла.
Очистные сооружения и водоподготовкаДозирование коагулянтов и реагентов в техпомещении: жёлтая станция выделяется на фоне оборудования.
Временные и удалённые площадкиЛёгкая станция в компактной упаковке доставляется без тяжёлой техники и ставится одним человеком.
Чем сильна серия
Стойкость к коррозии. Материал корпуса не реагирует на кислоты, щёлочи, соли и испарения, поэтому ресурс станции не зависит от агрессивности атмосферы.
Пуск без рук. Ножной привод не заставляет касаться загрязнённой рукоятки, а обе кисти заняты веками и опорой.
Сухой пол. Чаша и слив Rc 1-1/4" принимают отработанную воду на протяжении всей промывки.
Лёгкий монтаж. Станция весит 4,0 кг: без подъёмных механизмов, один человек справляется с установкой и переносом.
Простое обслуживание. Аэратор снимается без инструмента, еженедельный тестовый пуск занимает 1–3 минуты.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-ПД-П: Берите АДУ-ПД-П, когда нужен напольный фонтан для глаз и лица в химически агрессивной среде и есть водопровод нормального давления. Если важнее механическая прочность и работа при нагреве, выбирайте стальной напольный фонтан АДУ-ПД с тремя вариантами чаши. Для душа тела и фонтана вместе на одной стойке подойдёт АДУ-КМ-П с пластиковыми трубами и чашей или АДУ-КМ из стали. Если воды в сети нет или давление ниже нужного — АДУ-П с собственным баком или передвижной АДУ-М. Для улицы с морозами — АДУ-ОКФ с греющим кабелем или АДУ-НЗФ с автосливом воды после срабатывания. Если пола под станцию нет, смотрите настенный АДУ-СТ.
Вопросы и ответы
Чем АДУ-ПД-П отличается от стального напольного фонтана АДУ-ПД?+
Материалом корпуса и подключением. У АДУ-ПД-П всё отлито из жёлтого ABS-пластика, коррозии нет, вход воды Rc 1/2" расположен на высоте 810 мм. Стальная серия прочнее механически и лучше переносит нагрев.
Поток, рабочее давление и логика пуска без рук одинаковы: выбор определяется условиями среды и требованиями объекта.
В каких местах станция промывки глаз обязательна?+
СП 2.2.3670-20 требует, чтобы рабочие места с возможным контактом с раздражающими химическими веществами были оснащены гидрантами, автоматическими фонтанчиками или душами для немедленного смывания с кожи и слизистой глаз.
На практике добавляют условие: путь до станции не длиннее 10 секунд быстрым шагом, станция в том же помещении и без лестниц и дверей на пути.
Выдержит ли пластиковая станция условия производства?+
ABS — конструкционный пластик с высокой ударной прочностью, из него делают корпуса электроинструмента и детали автомобилей. В химически агрессивной атмосфере он служит дольше стали, потому что не ржавеет.
Ограничения — открытое пламя и температуры за пределами рабочего диапазона. Рабочий диапазон среды уточняйте у менеджера и сообщайте в опросном листе.
Существует ли ГОСТ на станции промывки глаз?+
Отдельного ГОСТа на конструкцию нет. Оснастить рабочие места устройствами для смывания химических веществ обязывает СП 2.2.3670-20, общие требования безопасности производственных процессов задаёт межгосударственный ГОСТ, параметры расхода и времени работы проектируют по методике ANSI Z358.1.
Станция имеет сертификат ТР ТС; документы о соответствии по вашему заказу запрашивайте у менеджера.
Какой поток и давление нужны для работы?+
Фонтан для глаз по методике ANSI Z358.1 должен давать не менее 11,4 л/мин в течение 15 минут. Станция рассчитана на давление от 210 кПа (0,2–0,3 МПа) и питьевую воду 16–38 °C.
Если давление в сети ниже, нужна подкачка или автономный вариант с баком; пришлите нам давление в сети в точке подключения, и мы проверим.
Можно ли установить станцию на улице?+
Станция не имеет подогрева и защиты от замерзания, в данных нет нижней границы по температуре окружающей среды. Для постоянной работы на морозе берите АДУ-ОКФ с греющим кабелем или АДУ-НЗФ с автосливом воды из труб.
Для кратковременных периодов вне помещения решение принимает инженер после уточнения климата на площадке.
Что поставляется в комплекте?+
Станция в сборе: стойка, чаша, форсунки, ножной привод, пылезащитные крышки, фильтрующая сетка, табличка-знак, паспорт и инструкция по монтажу. Крепёж и уплотнительную ленту берут отдельно.
Для периодических проверок струи по ANSI Z358.1 используется калибр АДУ-ПРВ-2, он заказывается как аксессуар.
Как часто нужно проверять станцию?+
Один раз в неделю делайте тестовый пуск на 1–3 минуты: вода остаётся свежей, а узлы проверяются на работоспособность. Результат записывают в журнал. Раз в год проводят подробную проверку.
Антикоррозионный уход корпусу не нужен, достаточно периодически промывать фильтр и форсунки.
Что прислать для расчёта под наш объект?+
Мы проектируем под задачу заказчика. Пришлите опросный лист: климат и температуру помещения, давление и температуру воды в сети, число постов, наличие слива, а также описание вещества, с которым работают.
По этим данным наши инженеры подтвердят выбор серии или предложат соседнюю. Нестандартные требования опишите в поле «Опишите задачу» конфигуратора.
