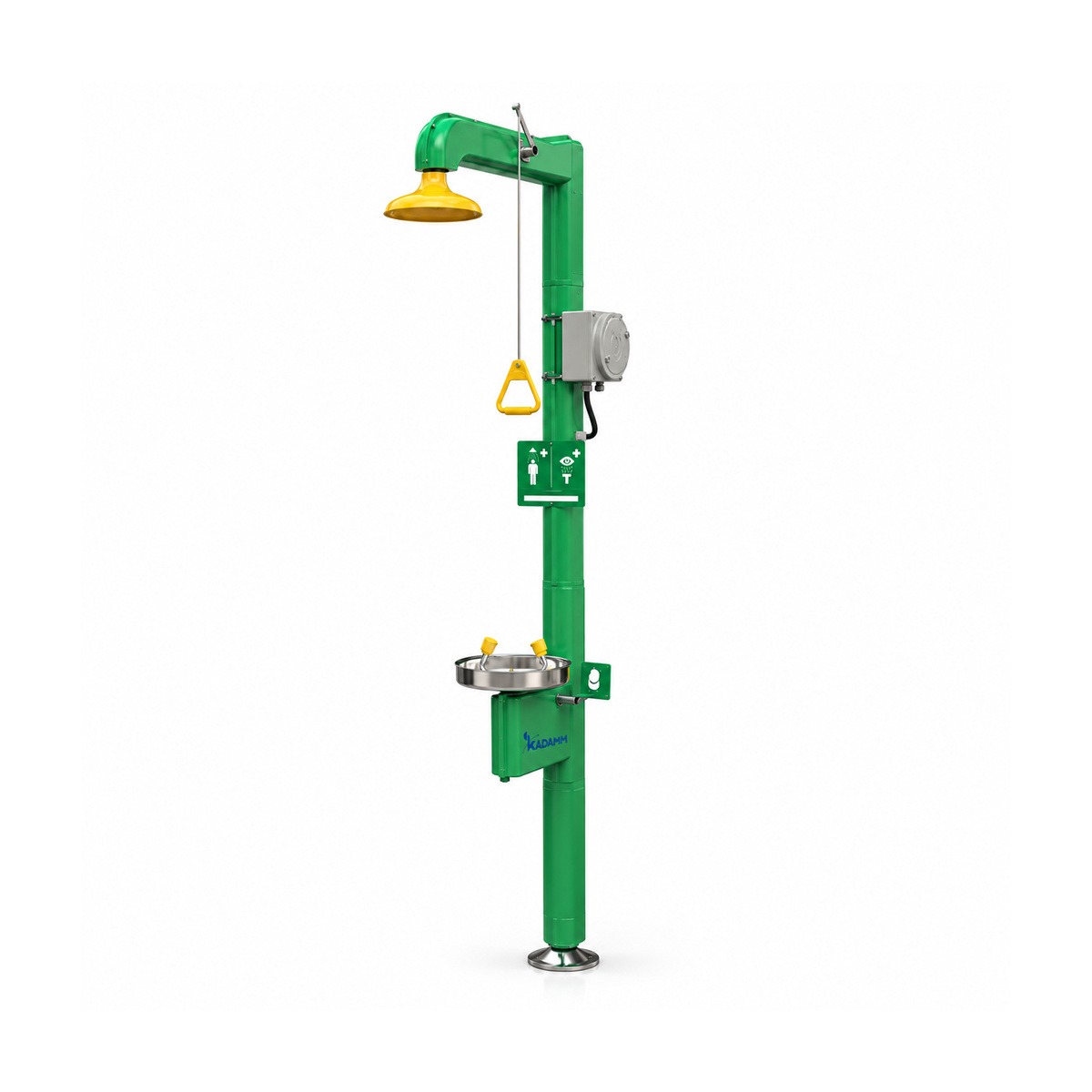

КАДАММ АДУ-А-ВЗ — взрывозащищённый аварийный душ с электрообогревом, три исполнения
Напольная установка из нержавеющей стали для наружных и неотапливаемых площадок во взрывоопасных зонах. Электрообогрев трубопровода и регулятор температуры заключены во взрывозащищённые оболочки, поэтому душ не замерзает и допускается там, где обычную обогреваемую модель ставить нельзя. Три исполнения отличаются сигнальной лампой и крышкой чаши.
Взрывозащита Ex db ebЭлектрообогрев трубопроводаСигнальная лампа на выборНержавеющая сталь 304
▤
Составьте спецификацию под ваш объект3 модели и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
Ex db eb IIC T6 Gb
Маркировка взрывозащиты
IP66
Степень защиты оболочек
200 Вт
Мощность обогрева
28 °C
Заводская уставка регулятора
−45 °C
Нижний предел для кожуха
245–265 см
Высота установки
Модели и артикулы
КАДАММ АДУ-А-ВЗ
Душ и фонтан для глаз с открытой чашей, Ex db eb IIC T6 Gb; обогрев 200 Вт; высота 245 см; для опасных зон без дополнительной сигнализации
КАДАММ АДУ-А-ВЗ-СЛ
То же исполнение со взрывозащищённой сигнальной лампой над стойкой; маркировка Ex db eb ib IIC T6 Gb; высота 265 см
КАДАММ АДУ-А-ВЗ-СЛ-КЧ
Сигнальная лампа и откидная крышка чаши из стали 304 против пыли и осадков; маркировка Ex db eb ib IIC T6 Gb; высота 265 см
Что это за серия
КАДАММ АДУ-А-ВЗ — комбинированная установка «душ плюс фонтан для глаз» с электрообогревом в взрывозащищённом исполнении. Серия нужна там, где вещества, из-за которых ставят аварийный душ, одновременно создают взрывоопасную атмосферу: наливные эстакады, склады легковоспламеняющихся жидкостей, открытые установки нефтехимии и переработки. Обогрев, регулятор и индикация питания выполнены в оболочках с маркировкой Ex db eb IIC T6 Gb и степенью защиты IP66.
Защита от замерзания построена на двух независимых контурах. Греющий кабель уложен в теплопроводную алюминиевую оболочку вдоль всего трубопровода, терморезистивный регулятор держит заводскую уставку 28 °C (её можно изменить). Второй, дублирующий контур — саморегулирующийся кабель: если регулятор откажет, кабель сам ограничит нагрев. Питание однофазное, 220 В, 50 Гц, цепь защищена УЗО, на корпусе есть индикаторы питания и работы.
Несущие элементы выполнены из нержавеющей стали 304 с кислотной пассивацией. Кожух трубопровода из ASA-пластика сохраняет свойства до −45 °C и не выцветает на солнце. На вход воды по заказу ставится фильтр — сетка 80 меш из стали 304: частицы окалины и ржавчины из старого трубопровода не попадут в чашу фонтана и в глаза пострадавшего. Подвод — наружная резьба R 1¼″.
Три исполнения различаются тем, как пост работает между проверками. КАДАММ АДУ-А-ВЗ — исполнение без сигнализации, высота 245 см. В АДУ-А-ВЗ-СЛ над стойкой добавлена взрывозащищённая сигнальная лампа: она загорается при пуске душа, и пост виден издалека, в том числе ночью. Добавление искробезопасной цепи лампы меняет маркировку на Ex db eb ib IIC T6 Gb, высота растёт до 265 см. АДУ-А-ВЗ-СЛ-КЧ дополнена откидной крышкой чаши из стали 304, которая закрывает форсунки фонтана от пыли и осадков.
Диапазон эксплуатации по действующим данным карточки — от −50 до +40 °C. Это значит, что установка работает на открытой эстакаде в холодном климате и в неотапливаемом ангаре. Нужно помнить границу: обогрев защищает трубопровод и клапаны, но не нагревает проточную воду. При морозе из сети придёт вода +4…+15 °C, а методика ANSI Z358.1 ориентирует на тёплую воду 16–38 °C. Для такой воды берут узел тёплой воды или душ с подогреваемым баком (см. раздел «Когда нужна соседняя серия»).
Мы проектируем установку под объект. Для расчёта пришлите опросный лист заказчика: класс взрывоопасной зоны и группу смеси, климатические данные площадки, давление и температуру воды в сети, число постов, наличие напряжения 220 В и резервируемой линии. Сигнал о пуске в диспетчерскую (сухой контакт) и нестандартные исполнения прорабатывают наши инженеры.
Монтаж: стойку анкеруют к ровному основанию с дренажом, подвод воды — R 1¼″, магистраль на участке мороза обогревают или заглубляют. Питание 220 В подводите по отдельной защищённой линии в кабельных вводах, допущенных для зоны. После монтажа — пробный пуск и проверка индикаторов. Тестовый пуск раз в неделю с записью в журнале; в морозный сезон индикатор обогрева смотрят каждый день.
Как устроена серия
Взрывозащищённые оболочкиОбогрев, регулятор и индикация размещены в оболочках Ex db eb, степень защиты IP66: электрика не становится источником воспламенения.
Два контура контроля температурыТерморезистивный регулятор с уставкой 28 °C и дублирующий саморегулирующийся кабель: отказ одного не оставляет трубопровод без защиты.
Греющий кабель в алюминиевой оболочкеТеплопроводная оболочка выравнивает прогрев вдоль всего трубопровода, холодных участков не остаётся.
Нержавеющая сталь 304Кислотная пассивация повышает стойкость к кислотам, щелочам и солям, характерным для химических площадок.
Кожух из ASA-пластикаРаботает до −45 °C, не выцветает и не растрескивается на солнце, защищает теплоизоляцию от осадков.
Сигнальная лампаВ исполнениях СЛ и СЛ-КЧ зажигается при пуске душа и привлекает помощь к посту, в том числе в темноте.
Откидная крышка чашиВ исполнении СЛ-КЧ закрывает форсунки фонтана от пыли и осадков между проверками.
УЗО и индикаторыПитание защищено УЗО, световые индикаторы питания и работы позволяют проверить обогрев без вскрытия.
Технические характеристики
Параметр
КАДАММ АДУ-А-ВЗ
КАДАММ АДУ-А-ВЗ-СЛ
КАДАММ АДУ-А-ВЗ-СЛ-КЧ
Тип
Комбинированная взрывозащищённая установка с электрообогревом: душ плюс фонтан для глаз
Взрывозащита
Ex db eb IIC T6 Gb / Ex tb IIIC T80°C Db
Ex db eb ib IIC T6 Gb / Ex ib tb IIIC T80°C Db
Степень защиты
IP66
Напряжение
220 В AC, однофазное, 50 Гц; УЗО, индикаторы питания и работы
Мощность нагрева, кВт
0,2
Терморегулирование
Терморезистивный регулятор, заводская уставка 28 °C (настраивается); дублирующий саморегулирующийся кабель
Обогрев труб
Греющий кабель в теплопроводной алюминиевой оболочке вдоль всего трубопровода
Материал кабины
Сталь нержавеющая 304 с кислотной пассивацией; кожух — ASA-пластик (до −45 °C, не выцветает)
Расход душа и фонтана, рабочее давление и массу уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-ФИЛ
Фильтр на входе воды
сетка 80 меш, сталь 304; заказывается по желанию
Для:
ОП-ДИСП
Сигнал в диспетчерскую
сухой контакт о пуске; прорабатывается по опросному листу
Для:
Исполнения серии различаются сигнальной лампой и крышкой чаши. Фильтр на входе воды заказывается отдельно; сигнал в диспетчерскую прорабатывают наши инженеры по опросному листу.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Спецификация КАДАММ АДУ-А-ВЗМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Наливные эстакадыСлив и налив кислот, щелочей и растворителей под открытым небом: пост у площадки, где есть и риск контакта с веществом, и взрывоопасная смесь.
Нефтехимия и переработкаОткрытые технологические установки и насосные в зонах с горючими газами и парами.
Склады горючих жидкостейНеотапливаемые склады и площадки хранения, где душ должен работать зимой без присмотра.
Добыча и обогащение на севереЭстакады и открытые узлы реагентного хозяйства на ГОК и промыслах в холодном климате.
Порты и терминалыПеревалка химических грузов на открытых причалах и эстакадах с сигнальной лампой.
ЭнергетикаВодоподготовка с реагентами на открытых узлах, где требуется исполнение для взрывоопасных зон.
Чем сильна серия
Работа в зоне и на морозе. Одна установка закрывает два условия: взрывозащита Ex db eb IIC T6 Gb и электрообогрев трубопровода.
Двойной контроль нагрева. Регулятор плюс саморегулирующийся кабель: нагрев не уходит за предел, даже если регулятор откажет.
Исполнение под сигнализацию. Лампа в СЛ и СЛ-КЧ делает пост заметным ночью и на широкой площадке; сигнал в диспетчерскую прорабатывается отдельно.
Защита чаши от пыли и осадков. Откидная крышка в АДУ-А-ВЗ-СЛ-КЧ закрывает форсунки между проверками, поэтому струя при пуске чистая.
Стойкость материалов. Сталь 304 с пассивацией и кожух из ASA-пластика служат в агрессивной и наружной среде.
Расчёт под объект. Напряжение, зону Ex, число постов и условия сети мы учитываем при проектировании, а не подгоняем потом.
Аварийные души и фонтаны КАДАММ — сравнение серий
Души и комбинированные посты
Параметр
АДУ-КМ
АДУ-КМ-П
АДУ-С
АДУ-А-АС
АДУ-А-Д
Что это
Комбинированный пост от водопровода: душ для тела и фонтан для глаз и лица на одной стойке
Комбинированный душ и фонтан для глаз: трубы и чаша из ABS-пластика
Душ для тела от водопровода без фонтана для глаз
Комбинированный душ и фонтан с педалью и автосливом воды из стойки
Кабина со шторкой: душ и фонтан для глаз внутри, без обогрева
Когда выбирают КАДАММ АДУ-А-ВЗ: Берите АДУ-А-ВЗ, когда душ с фонтаном нужен во взрывоопасной зоне и должен переносить мороз до −45 °C для кожуха. Внутри серии: АДУ-А-ВЗ — без сигнализации, АДУ-А-ВЗ-СЛ — с лампой для видимости поста, АДУ-А-ВЗ-СЛ-КЧ — с лампой и крышкой чаши для пыльных или открытых площадок. Если взрывозащита не нужна, смотрите АДУ-А-НК (греющий кабель без Ex). Если нужна тёплая вода 16–38 °C при морозе, ставят узел АДУ-ТВ или кабину с баком АДУ-БК. Когда в сети нет давления, подходит АДУ-Б с баком над душем. Для взрывозащищённой уличной установки с греющим кабелем и теплоизоляцией есть также АДУ-ОК, а для помещений — АДУ-ДК.
Как подобрать под объект
Взрывозащищённый душ для опасных зон и улицы. Цифры — из таблицы карточки.
Условие на объекте
Что выбрать
Взрывоопасная зона
Все три исполнения: Ex db eb IIC T6 Gb; с лампой — ещё Ex ib tb IIIC T80 °C Db. Зону и температурный класс подтвердим до заказа.
Мороз
Кожух выдерживает до −45 °C; обогрев труб — кабель в алюминиевой оболочке, 0,2 кВт, питание 220 В.
Тёплая вода 16–38 °C
Обогрев воду не греет. Для тёплой воды нужен АДУ-ТВ, АДУ-ТСМ или душ с баком.
Давление в сети
Требуется вода из сети; при отсутствии давления выбирайте душ с баком (АДУ-Б, АДУ-БК, АДУ-ОК-3).
Высота и видимость поста
Габарит 2450×900×450 мм (А-ВЗ) и 2650×900×450 мм (с лампой и с крышкой чаши).
Чем АДУ-А-ВЗ отличается от обычного обогреваемого душа?+
Электрическая часть выполнена во взрывозащищённых оболочках с маркировкой Ex db eb IIC T6 Gb и защитой IP66, поэтому установку допускают во взрывоопасных зонах. В обычном обогреваемом душе нагреватель и регулятор могут стать источником искры.
Конкретную зону, группу смеси и температурный класс подтвердит расчёт: пришлите опросный лист, мы проверим соответствие маркировки условиям объекта.
Чем различаются три исполнения?+
АДУ-А-ВЗ — без сигнализации, высота 245 см. АДУ-А-ВЗ-СЛ — с взрывозащищённой сигнальной лампой над стойкой, высота 265 см. АДУ-А-ВЗ-СЛ-КЧ — с лампой и откидной крышкой чаши из стали 304.
Выбирайте по заметности поста и по загрязнению площадки: на пыльной или открытой эстакаде удобна крышка чаши, на большой территории — лампа.
Согреет ли обогрев воду, которая идёт на человека?+
Нет. Греющий кабель защищает трубопровод и клапаны от замерзания, но не нагревает проточную воду. При морозе из сети идёт вода +4…+15 °C, что ниже диапазона 16–38 °C по методике ANSI Z358.1.
Если нужна тёплая вода, используйте узел АДУ-ТВ или душ с подогреваемым баком; подбираем под условия площадки.
За счёт чего душ не замерзает при −45 °C?+
Трубопровод собран слоями: несущая труба из стали 304, греющий кабель по всей длине от ввода до форсунок, автоматический регулятор температуры, воздушный термобарьер, внешняя теплоизоляция и наружный кожух. Кабель равномерно греет трубу, изоляция удерживает тепло.
Поэтому вода в стояке и клапанах не замерзает во всём рабочем диапазоне, пока на обогрев подано питание.
Зачем клапаны фиксируются открытыми?+
Так устроены стационарные души: включил, и поток идёт без удержания рычага. Пострадавший обеими руками снимает загрязнённую одежду и разводит веки, а не держит рычаг все 15 минут промывки.
Закрывают клапан вручную, после окончания промывки.
Что будет при отключении электроэнергии?+
Теплоизоляция замедляет остывание, но при долгом отключении на сильном морозе трубопровод может замёрзнуть. Подключайте обогрев к резервируемой линии и следите за индикаторами питания и работы.
Для ответственных площадок мы прорабатываем сигнал о потере питания в диспетчерскую (сухой контакт).
Какой расход воды у душа и фонтана?+
Расход душа и фонтана для этой серии уточняйте у менеджера. Методика проектирования ANSI Z358.1 задаёт не менее 75,7 л/мин для душа и не менее 11,4 л/мин для фонтана, работу не менее 15 минут.
При одновременной работе это 87,1 л/мин, то есть около 1306,5 л за 15 минут. Мы проверим, достаточно ли сети по давлению и расходу.
Нужен ли фильтр на входе?+
Фильтр заказывается по желанию: сетка 80 меш из стали 304. Он нужен на старых трубопроводах, где в воде возможны окалина и ржавчина, чтобы частицы не попали в глаза при промывке.
Фильтр нужно чистить по графику, иначе он снизит расход.
Какие документы есть на изделие?+
Изделие выпускается с документами о соответствии ТР ТС; подробности и состав документов уточняйте у менеджера.
Маркировка взрывозащиты указана в таблице ТТХ для каждого исполнения.
Существует ли ГОСТ на аварийные души?+
Отдельного ГОСТа на конструкцию нет. Обязанность оборудовать рабочие места средствами для смывания химических веществ задаёт СП 2.2.3670-20, общие требования безопасности процессов — ГОСТ 12.3.002-2014.
Параметры проектирования берут из методики ANSI Z358.1.
Что прислать для расчёта?+
Опросный лист заказчика: класс взрывоопасной зоны и группу смеси, климат и нижнюю температуру площадки, давление и температуру воды в сети, число постов, наличие 220 В и резервной линии, потребность в сигнале в диспетчерскую и освещении.
Нестандартные требования опишите в поле «Опишите задачу» конфигуратора: наши инженеры рассчитают исполнение.
Пропала вода в сети: что делать?+
Душ работает только от сети. Если вода может пропасть, выбирайте исполнение с баком.
Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному.
Можно ли без бака при −45 °C?+
Да, но вода из сети будет холодной: обогрев защищает трубы и клапаны, а не греет воду, а норма требует 16–38 °C.
Для тёплой воды добавляют АДУ-ТВ или АДУ-ТСМ.
Нужен ли сигнал в диспетчерскую?+
Исполнения с взрывозащищённой лампой видны в цеху и на площадке. Сигнал в диспетчерскую (сухой контакт) уточним по опросному листу.
