Смесительный клапан для линии аварийного душа и фонтана для глаз. Смешивает горячую и холодную воду и держит заданную температуру на выходе, поэтому пострадавшего не обожжёт и не охладит. Устанавливается в готовый узел тёплой воды или в линию душа с баком.
Модели и артикулы
Что это за серия

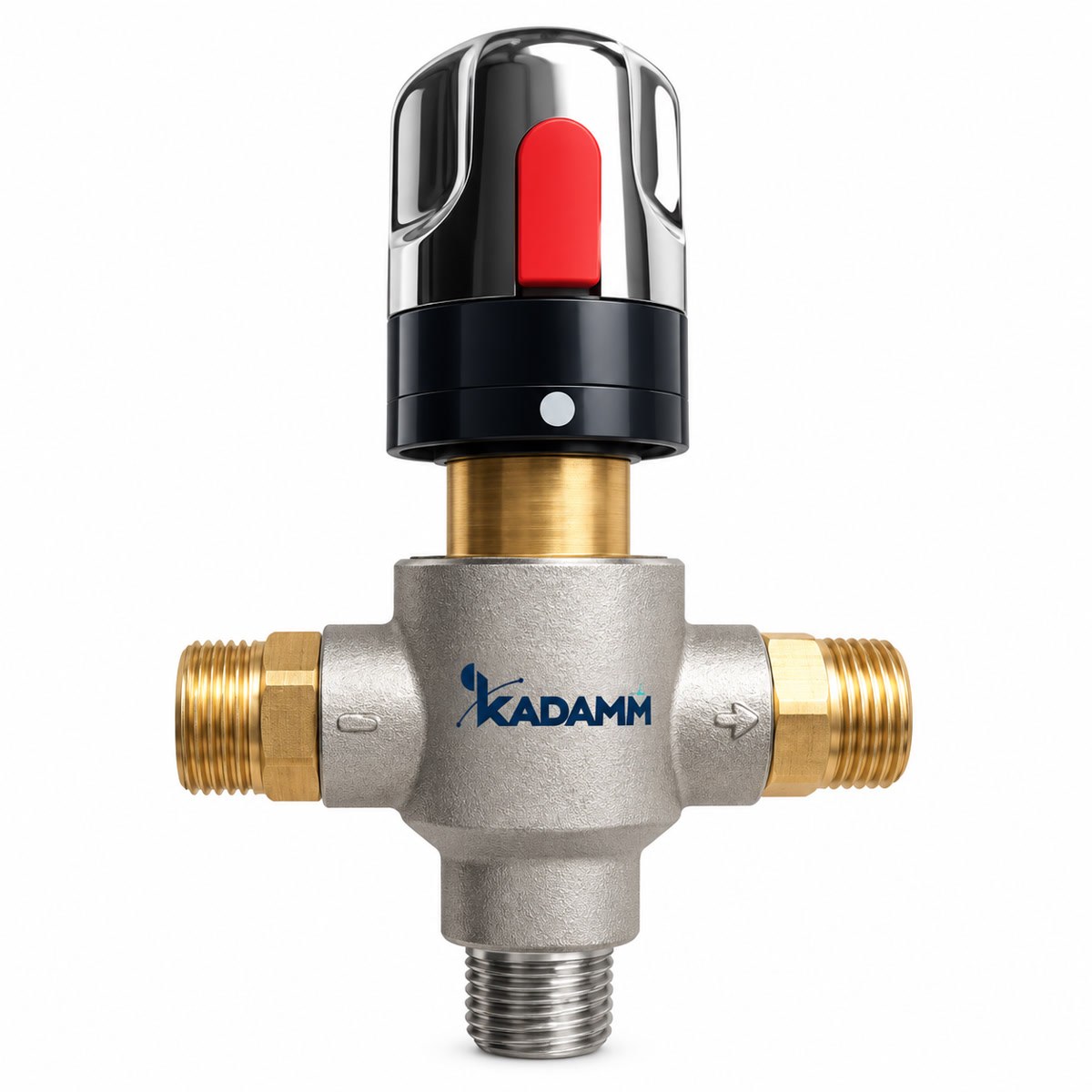

КАДАММ АДУ-ТСМ — термостатический смесительный клапан для линии аварийного душа и фонтана для глаз. Он принимает горячую воду из бака или нагревателя и холодную воду из сети и отдаёт смешанную воду заданной температуры. Серия состоит из одного артикула АДУ-ТСМ-1 с условным проходом DN15.
Принцип действия: термочувствительный элемент внутри корпуса перемещает золотник и меняет долю горячей и холодной воды. Когда температура на выходе растёт, золотник прикрывает горячий поток и открывает холодный, и наоборот. Точность поддержания — ±2 °C, диапазон настройки температуры на выходе — 35–55 °C.
Для аварийного душа температура нужна не выше верхней границы нормы ANSI Z358.1, то есть 38 °C: при норме 16–38 °C смеситель настраивают на 35–38 °C. Температуру ниже 35 °C, например 25–30 °C, этот смеситель не держит, для неё нужен смеситель с другим диапазоном, его подбирает менеджер.
Условия работы: горячая вода на входе 50–95 °C, холодная 5–30 °C. Оптимальное рабочее давление 0,1–0,3 МПа, допустимый диапазон 0,03–1 МПа. Разница давлений между горячей и холодной водой для DN15 не больше 0,2 МПа: при большем перепаде смешение нарушается, и в линию ставят редукторы.
Корпус выполнен из нержавеющей стали 304, присоединения и сальник — из латуни. Входы холодной и горячей воды и выход смешанной воды имеют резьбу 1/2" NPT (13 мм). Размер в упаковке 160×135×60 мм, масса 0,6 кг.
Смеситель сам по себе не нагревает воду: он смешивает потоки. Для нагрева нужны бак с нагревателем или узел АДУ-ТВ, а для запаса воды на 15 минут работы — бак нужного объёма. Расход воды через DN15 проверяют при подборе узла под число постов.
Мы проектируем узел под вашу задачу: подбираем смеситель, бак, нагрев и обвязку по числу постов, климату и питанию. Исходные данные — опросный лист заказчика.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ АДУ-ТСМ-1 |
|---|---|
| Вход холодной воды | 1/2" NPT (13 мм) |
| Вход горячей воды | 1/2" NPT (13 мм) |
| Выход смешанной воды | 1/2" NPT (13 мм) |
| Рабочее давление (оптимальное), МПа | 0,1–0,3 |
| Рабочее давление (диапазон), МПа | 0,03–1 |
| Температура холодной воды на входе, °C | 5–30 |
| Температура горячей воды на входе, °C | 50–95 |
| Температура воды на выходе, °C | 35–55 (настройка) |
| Точность поддержания температуры, °C | ±2 |
| Разница давлений горячей и холодной воды, МПа | не более 0,2 (DN15) |
| Материал кабины | корпус из стали 304, присоединения и сальник из латуни |
| Габариты, мм | 160×135×60 (упаковка) |
| Масса, кг | 0,6 |
Сферы применения
Чем сильна серия
Постоянная температура на выходе. Золотник реагирует на температуру смеси и держит её с точностью ±2 °C.
Защита от ошпаривания. Температура на выходе ограничивается настройкой, а не положением крана.
Нержавеющий корпус. Сталь 304 держит влагу и реагенты, латунные присоединения собираются без переходников.
Широкий диапазон давления. Работает при 0,03–1 МПа, оптимум — 0,1–0,3 МПа.
Подбор под узел. Расход, давление и перепад между линиями проверяем по опросному листу.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
| Параметр | АДУ-ТВ | АДУ-Б | АДУ-БК | АДУ-ДК | АДУ-ОК |
|---|---|---|---|---|---|
| Что это | Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов | Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления | Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение) | Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины | Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы |
| Бак | 1000–2500 л | 1200–1500 л | 1200–1500 л | без бака | 180 л |
| Нижняя температура среды | до -50 °C | до -30 °C | до -50 °C | от +5 °C | до -40 °C |
| Исполнений | 3 | 6 | 12 | 6 | 8 |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Новые серии аварийных душей КАДАММ
| Параметр | АДУ-НЗ | АДУ-НЗФ | АДУ-ОКФ | АДУ-М | АДУ-ТСМ |
|---|---|---|---|---|---|
| Что это | Комбинированный душ и фонтан для глаз без электрообогрева: автослив воды после срабатывания, закапываемый клапан ниже глубины промерзания | Напольный фонтан для глаз и лица без электрообогрева: автослив воды после срабатывания | Напольный фонтан для глаз и лица с греющим кабелем или электрообогревом и теплоизоляцией, для улицы | Передвижная установка с собственным баком: фонтан или душ с фонтаном на тележке или раме под вилочный погрузчик | Термостатический смесительный клапан: держит заданную температуру воды на выходе |
| Бак | без бака | без бака | без бака | 260–1500 л | без бака |
| Нижняя температура среды | до -15 °C | до -5 °C | до -25 °C | от +5 °C | — |
| Исполнений | 7 | 4 | 4 | 3 | 1 |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | ← Вы здесь |
Вопросы и ответы
Смотрите также
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт, руководство по эксплуатации, схема подключения; документы о соответствии — уточняйте у менеджера
Техподдержка
Помощь инженеров при выборе
Подберём исполнение под климат, воду и зону объекта
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
