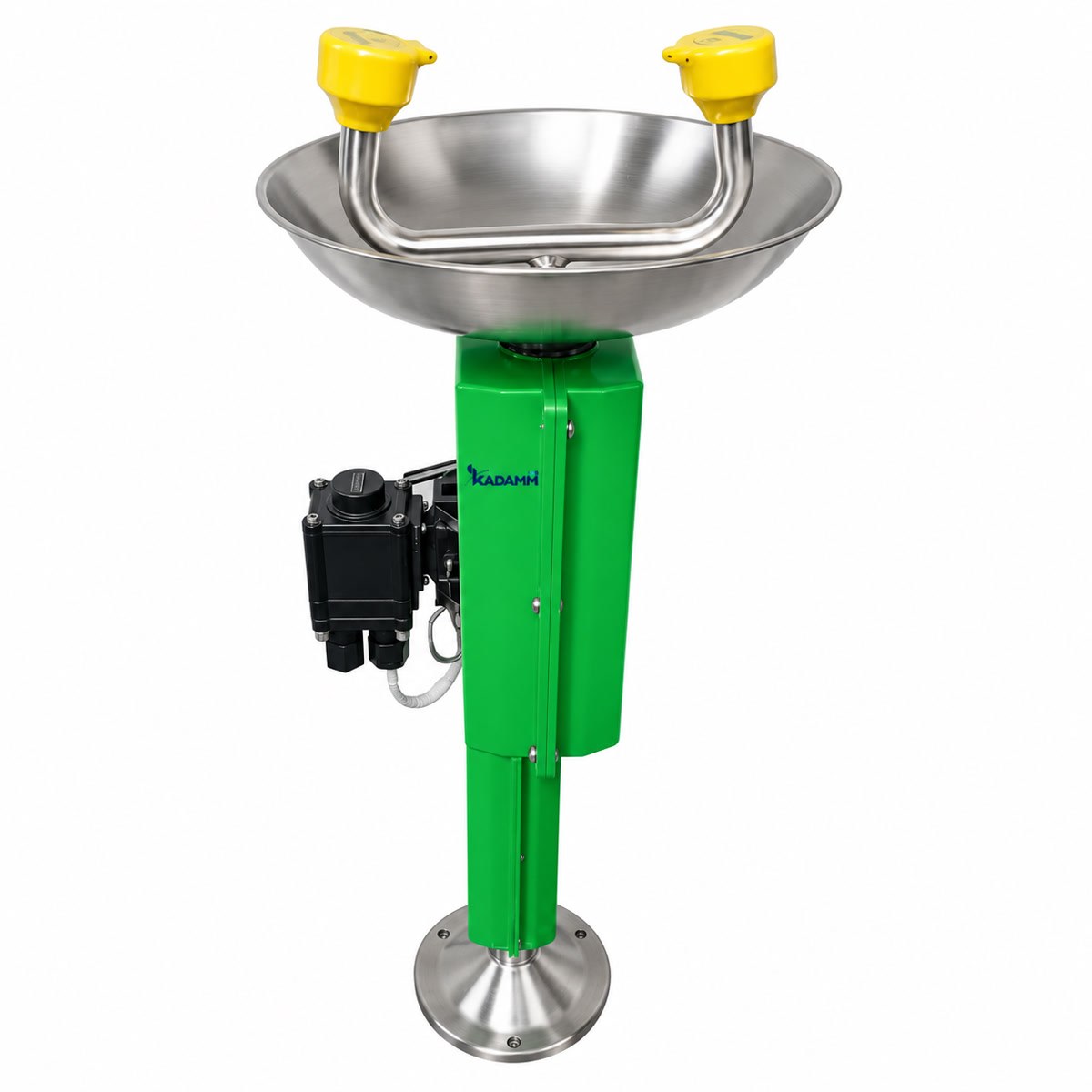

КАДАММ АДУ-ОКФ — фонтаны для промывки глаз с обогревом
Напольный фонтан для промывки глаз и лица для уличных площадок, где зимой труба и клапан должны оставаться рабочими. Греющий кабель и теплоизоляция сохраняют проходимость трассы, а один из артикулов выпускается в исполнении для опасной зоны.
Греющий кабельЭлектрообогревИсполнение для опасной зоныДля улицы
▤
Составьте спецификацию под ваш объект4 модели и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
≥11,4 л/мин
Расход фонтана
от −25 °C
Нижняя температура среды
0,2–0,6 МПа
Рабочее давление, 2–6 бар
1150 мм
Высота у ОКФ-1 и ОКФ-2
25 Вт/м
Греющий кабель у ОКФ-1
4
Исполнения серии
Модели и артикулы
КАДАММ АДУ-ОКФ-1
Греющий кабель 25 Вт/м под теплоизоляцией; сталь 304 или 316L, оболочка из инженерного пластика ABS по заказу; вход 1/2″, слив 1-1/4″; среда от −25 до 35 °C; высота 1150 мм
КАДАММ АДУ-ОКФ-2
Электрообогрев трубы; сталь 304/316L с деталями из ABS; звуковая и световая сигнализация, беспроводной сигнал; вход 1/2″, слив 1-1/4″; среда от −25 до 35 °C; высота 1150 мм
КАДАММ АДУ-ОКФ-3
Электрообогрев в исполнении для опасной зоны, крышка чаши; сталь 304 или 316L; вход и слив 1-1/4″; 0,2–0,8 МПа; 16 кВт, 220/380 В, 50/60 Гц; среда от −25 до 35 °C
КАДАММ АДУ-ОКФ-4
Саморегулирующийся греющий кабель в ПВХ-оболочке; сталь 304 внутри, чаша и насадки из ABS жёлтого цвета с пылезащитными крышками; шаровой клапан 1/2″; расход ≥11,4 л/мин
Что это за серия
КАДАММ АДУ-ОКФ — напольные фонтаны для промывки глаз и лица с электрическим обогревом, предназначенные для открытых площадок. Под теплоизоляцией на трубе и клапане проложен греющий кабель или установлен другой электрообогрев, поэтому в мороз вода в трассе остаётся жидкой, а клапан открывается без усилия. Серия состоит из четырёх артикулов: два с кабелем, один в исполнении для опасной зоны и один с саморегулирующимся кабелем.
Важное ограничение: обогрев защищает трубу и клапан, но не греет воду, которая идёт из сети. Зимой в сети +4…+15 °C, а методика ANSI Z358.1 предполагает воду 16–38 °C. Если для промывки нужна именно тёплая вода, ставьте узел подготовки воды или душ с баком; сам фонтан этой задачи не решает.
АДУ-ОКФ-1 — основной вариант. Греющий кабель мощностью 25 Вт на метр уложен вдоль трассы под теплоизоляцией, стойка высотой 1150 мм, вход 1/2″ (15 мм), слив 1-1/4″ (32 мм). Рабочий диапазон температуры среды — от −25 до 35 °C, расход фонтана не менее 11,4 л/мин при давлении воды 0,2–0,6 МПа (2–6 бар). Корпус из стали 304, сталь 316L заказывается для агрессивной среды, а инженерный пластик ABS используется для деталей.
АДУ-ОКФ-2 даёт электрообогрев вместо кабеля на трубе. Его оснащают звуковой и световой сигнализацией и беспроводным сигналом тревоги; те же функции доступны как опции к ОКФ-1 и ОКФ-3. Сочетание стали 304/316L и ABS защищает металл от коррозии и снижает вес. Размеры и присоединения те же, что у ОКФ-1: высота 1150 мм, толщина стенки 2,5 мм.
АДУ-ОКФ-3 — исполнение для опасной зоны с крышкой чаши. У него вход и слив 1-1/4″, давление 0,2–0,8 МПа, напряжение 220/380 В при частоте 50/60 Гц, мощность обогрева 16 кВт (значение подтверждает менеджер при расчёте). Температура среды — от −25 до 35 °C, верхнюю границу до 55 °C уточняйте по условиям объекта. Маркировку взрывозащиты и зону мы согласуем на этапе заказа по вашему опросному листу.
АДУ-ОКФ-4 использует саморегулирующийся греющий кабель в защитной оболочке из ПВХ: сопротивление кабеля растёт по мере нагрева, поэтому он сам снижает мощность и не перегревается. Чаша и насадки из ABS жёлтого цвета, насадки закрыты пылезащитными крышками, которые слетают при подаче воды. Клапан — шаровой, 1/2″ из стали 304; привод — заметная нажимная пластина. Источник воды — питьевая или фильтрованная.
Мы поставляем фонтан под условия площадки: подбираем материал, обогрев, питание, сигнализацию и диспетчерский сигнал. Для расчёта достаточно нижней температуры воздуха, давления и температуры воды, наличия питания и зоны размещения. Опросный лист заказчика ускоряет проект.
Монтаж: жёсткое основание, подвод воды 1/2″, слив 1-1/4″ с уклоном и без застойных участков, подключение питания обогрева с защитой по току и УЗО. Теплоизоляцию трассы не вскрывайте и не оставляйте участки без кабеля. Проверка раз в неделю: включите фонтан, убедитесь в ровных струях, проверьте работу нагрева и сигнализации.
Как устроена серия
Греющий кабель под теплоизоляциейКабель на трубе и клапане сохраняет трассу рабочей при морозе до −25 °C; теплоизоляция уменьшает потери тепла.
Саморегулирующийся кабельУ ОКФ-4 мощность кабеля подстраивается под температуру трубы, поэтому он не перегревается при тёплой погоде.
Электрообогрев трубыУ ОКФ-2 обогрев заменяет кабель на трассе; сигнализация и беспроводной сигнал входят в функции исполнения.
Исполнение для опасной зоныОКФ-3 подходит для площадок со взрывоопасной средой; маркировку согласуем по опросному листу.
Пылезащитные крышки насадокУ ОКФ-4 насадки закрыты крышками, которые слетают от напора воды, и защищают их от пыли.
Чаша из ABS и сталь 304Сталь 304 для трубы, ABS для чаши и насадок: материалы устойчивы к реагентам и яркого цвета.
Шаровой клапан 1/2″Простая и надёжная запорная арматура из стали 304 даёт быстрое открывание одним нажатием.
Опции для диспетчерскойЗвуковая и световая сигнализация, сухой контакт, беспроводной сигнал и электрооборудование для опасной зоны подключаются к ОКФ-1…ОКФ-3.
Технические характеристики
Параметр
КАДАММ АДУ-ОКФ-1
КАДАММ АДУ-ОКФ-2
КАДАММ АДУ-ОКФ-3
КАДАММ АДУ-ОКФ-4
Подвод воды
NPT 1/2″ (15 мм)
NPT 1-1/4″ (32 мм)
—
Слив
NPT 1-1/4″ (32 мм)
—
Расход фонтана, л/мин
≥11,4
—
≥11,4
Рабочее давление, МПа
0,2–0,6 (2–6 бар; до 0,8 — уточняйте)
0,2–0,6 (2–6 бар)
0,2–0,8 (2–8 бар)
0,2–0,6 (2–6 бар)
Температура окружающей среды, °C
от −25 до 35
от −25 до 35 (до 55 — уточняйте)
—
Мощность нагрева, кВт
—
16 (уточняйте у менеджера)
—
Греющий элемент
кабель 25 Вт/м
электрообогрев
саморегулирующийся кабель в оболочке из ПВХ
Напряжение
—
220/380 В, 50/60 Гц
—
Взрывозащита
—
исполнение для опасной зоны; маркировку согласует менеджер
—
Материал
сталь 304; 316L и пластик ABS — по заказу
сталь 304/316L с деталями из ABS
сталь 304; 316L — по заказу
сталь 304 внутри; чаша и насадки из ABS жёлтого цвета
Толщина стенки трубы, мм
2,5
2,5/3
—
Клапан фонтана
—
крышка чаши
шаровой, сталь 304, 1/2″
Привод
—
нажимная пластина, хорошо заметна
Высота, мм
1150
—
Монтаж
напольный, на основании
—
Значения по артикулам различаются; пробелы и спорные значения закрывает менеджер по вашему опросному листу.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Спецификация КАДАММ АДУ-ОКФМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Уличные площадки химических заводовЗоны слива, загрузки и фасовки, где брызги реагентов в глаза возможны, а мороз держится месяцами.
Склады аммиака и кислотРезервуарные парки и насосные: фонтан с обогревом остаётся рабочим в холодный сезон.
Горнодобывающие предприятияРеагентные цеха и площадки флотации, где важен доступ к промывке без поиска тёплого помещения.
Нефтегазовые объектыПлощадки налива и очистных сооружений; ОКФ-3 — для зон с взрывоопасной средой.
Гальванические и окрасочные участкиОткрытые площадки подготовки поверхностей и сбора отходов.
Энергетика и котельныеПлощадки водоподготовки с щелочами и кислотами, где нужна промывка у ёмкостей.
Чем сильна серия
Работа на морозе. Обогрев и теплоизоляция сохраняют трассу и клапан рабочими при температуре среды от −25 °C.
Исполнение для опасной зоны. ОКФ-3 закрывает площадки со взрывоопасной средой; маркировку согласуем с проектом.
Два типа обогрева. Обычный греющий кабель и саморегулирующийся кабель подбираются под режим питания и протяжённость трассы.
Сигнализация в комплекте функций. Звуковой и световой сигнал, беспроводной сигнал и сухой контакт в диспетчерскую.
Материал под среду. Сталь 304 по умолчанию, 316L для агрессивной среды, ABS для чаши и насадок.
Проверка раз в неделю. Включение занимает минуту, а исправность обогрева и струй видна сразу.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
Параметр
АДУ-ТВ
АДУ-Б
АДУ-БК
АДУ-ДК
АДУ-ОК
Что это
Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов
Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления
Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение)
Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины
Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы
Когда выбирают КАДАММ АДУ-ОКФ: Берите АДУ-ОКФ, когда нужен только фонтан для глаз и лица на улице, питание есть, а мороз стоит долго. Если питания нет и мороз умеренный, берите АДУ-НЗФ с автосливом. Если нужен ещё и душ с фонтаном для улицы, смотрите АДУ-ОК (в том числе Ex). Если для промывки нужна тёплая вода 16–38 °C, берите АДУ-ТВ или АДУ-БК. Если вода в сети идёт под малым давлением, посмотрите АДУ-Б с баком. Внутри серии: ОКФ-1 — основной вариант, ОКФ-2 — с электрообогревом и сигнализацией, ОКФ-3 — для опасной зоны, ОКФ-4 — с саморегулирующимся кабелем.
Как подобрать под объект
Фонтан для глаз на улице: выбор зависит от питания, мороза и зоны. Цифры — из таблицы карточки.
Условие на объекте
Что выбрать
Давление в сети 0,2 МПа и выше
ОКФ-1, ОКФ-2, ОКФ-4 — 0,2–0,6 МПа, ОКФ-3 — 0,2–0,8 МПа. Без давления фонтан не работает: нужен бак или насос, уточним по опросному листу.
Питания нет
Смотрите АДУ-НЗФ — фонтан с автосливом без электрообогрева.
Мороз до −25 °C
ОКФ-1…ОКФ-3 (от −25 до 35 °C), электрообогрев.
Взрывоопасная зона, напряжение 220/380 В
ОКФ-3: исполнение для опасной зоны, мощность нагрева 16 кВт; маркировку согласует менеджер.
Тёплая вода 16–38 °C
Обогрев воду не греет. Добавьте термосмеситель АДУ-ТСМ или узел АДУ-ТВ.
АДУ-ОКФ-1, ОКФ-2 и ОКФ-3 — от −25 °C по таблице, верхняя граница среды 35 °C (у ОКФ-3 возможно до 55 °C — уточняйте). Для ОКФ-4 температура в данных не указана, её подтвердит менеджер.
Если морозы на объекте сильнее, укажите нижнюю температуру в опросном листе: мы пересчитаем кабель и теплоизоляцию.
Греет ли фонтан воду?+
Нет. Обогрев защищает трубы и клапаны от замерзания, а вода идёт из сети с её температурой: зимой +4…+15 °C.
Методика ANSI Z358.1 предполагает воду 16–38 °C. Если нужна тёплая вода, ставьте узел подготовки или серию с баком: АДУ-ТВ или АДУ-БК.
Чем ОКФ-1 отличается от ОКФ-2?+
У ОКФ-1 греющий кабель 25 Вт на метр, у ОКФ-2 — электрообогрев в сочетании со сталью 304/316L и деталями из ABS. Присоединения и высота совпадают.
ОКФ-2 дополнен звуковой и световой сигнализацией и беспроводным сигналом.
Для чего ОКФ-3?+
Это исполнение для опасной зоны с крышкой чаши, питанием 220/380 В 50/60 Гц и входом, и сливом 1-1/4″. Маркировку взрывозащиты и группу зоны уточняйте у менеджера по вашему опросному листу.
Мощность обогрева 16 кВт приведена по таблице; точное значение подтвердит менеджер при расчёте.
Что такое саморегулирующийся кабель у ОКФ-4?+
Кабель, у которого сопротивление зависит от температуры: чем теплее труба, тем меньше мощность. Он не перегревается и расходует меньше энергии.
Кабель защищён оболочкой из ПВХ. Чаша и насадки ОКФ-4 из жёлтого ABS, а насадки закрыты пылезащитными крышками.
Какое давление воды нужно?+
Для ОКФ-1, ОКФ-2 и ОКФ-4 — 0,2–0,6 МПа (2–6 бар), для ОКФ-3 — 0,2–0,8 МПа (2–8 бар). Расход фонтана не менее 11,4 л/мин.
При меньшем давлении струи слабее, поэтому проверяйте режим сети в часы пиковой нагрузки.
Какие опции есть?+
Местная звуковая и световая сигнализация, сухой контакт в диспетчерскую (DCS / PLC), беспроводной сигнал и электрооборудование для опасной зоны — для ОКФ-1…ОКФ-3.
Остальные решения согласуются по вашему опросному листу.
Что прислать для расчёта?+
Опросный лист или данные объекта: нижнюю температуру воздуха, давление и температуру воды в сети, наличие и напряжение питания, зону размещения и маркировку взрывозащиты, число постов.
Мы проектируем под вашу задачу; нестандартные условия опишите в поле «Опишите задачу» в конфигураторе.
Есть ли ГОСТ на конструкцию фонтана для промывки глаз?+
Прямого ГОСТа на конструкцию нет. Обязанность оборудовать рабочие места средствами для промывки глаз следует из СП 2.2.3670-20, общие требования безопасности производственных процессов задаёт отдельный ГОСТ, а параметры берутся по методике ANSI Z358.1.
Документы о соответствии ТР ТС уточняйте у менеджера.
Пропала вода в сети: что с фонтаном?+
Фонтан работает только от сети с давлением не ниже 0,2 МПа. Автономного запаса в нём нет.
Если сеть ненадёжна, выбирайте душ с фонтаном и баком (АДУ-Б, АДУ-БК): запас воды обеспечивает бак.
Можно ли без питания при −25 °C?+
Без питания греющий кабель не работает. Для места без электричества и умеренного мороза берут АДУ-НЗФ с автосливом.
При длительном морозе и наличии питания выбирайте ОКФ.
Зачем термосмеситель к фонтану?+
Вода из сети на морозе холодная. Термостатический смеситель держит на выходе 16–38 °C и не должен подавать горячую воду, если пропала холодная.
Подберём вместе с фонтаном: опишите условия в блоке «Условия на объекте».
