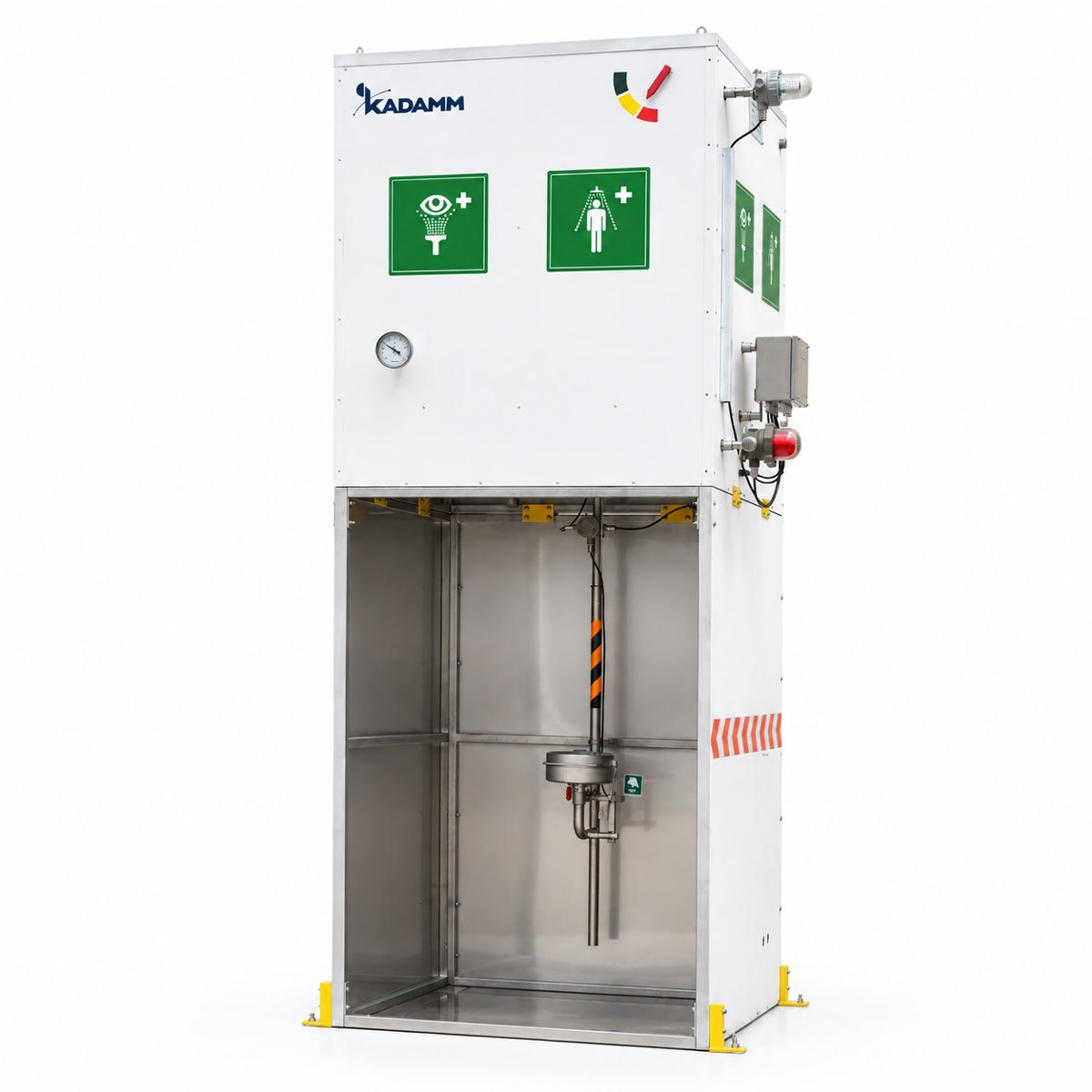

КАДАММ АДУ-БК — уличные кабины аварийного душа с баком, обогревом или охлаждением

Утеплённая кабина с собственным баком воды для площадок, где в сети нет нужного давления или тёплой воды. Серия закрывает два крайних климата: обогрев бака и труб для севера и охлаждение для жаркого пояса. Кабина собирается под зону Ex, материал и объём бака, которые назовёт проект.

Бак собственной водыОбогрев для севераОхлаждение для жарыИсполнение Ex по проекту

▤

Составьте спецификацию под ваш объект12 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.

1200–1500 л

Объём бака

до −50 °C

Нижняя температура среды

до 55 °C

Верхняя температура среды

16–38 °C

Температура воды на выходе

≥75,7 л/мин

Расход душа

≥11,4 л/мин

Расход фонтана для глаз

Модели и артикулы

КАДАММ АДУ-БК-1

Кабина с баком от 1200 л и обогревом, Exdb IIB T6 или Exdb IIC, 2,0 кВт, окружающая среда −40…38 °C, подача под давлением 0,2–0,4 МПа

КАДАММ АДУ-БК-2

Кабина с баком от 1200 л, нагрев 2,0 кВт и охлаждение 2,0 кВт, Exdb IIB T6 или Exdb IIC, окружающая среда −50…40 °C, подача самотёком

КАДАММ АДУ-БК-3

Кабина с баком от 1200 л для жаркого климата: охлаждение 2,0 кВт, нагрев 1,0 кВт, окружающая среда −5…55 °C, вода в бак до 50 °C

КАДАММ АДУ-БК-4

Кабина с баком от 1200 л для жаркого климата с пассивным охлаждением без электропитания, окружающая среда −5…55 °C, вода в бак до 50 °C

КАДАММ АДУ-БК-5

Кабина из стеклопластика на раме из нержавеющей стали 304, бак 1200 или 1500 л, нагрев бака и саморегулирующийся греющий кабель на трубах

КАДАММ АДУ-БК-6

Кабина из стеклопластика на раме из нержавеющей стали 304, бак 1200 или 1500 л, встроенный блок охлаждения воды и теплоизоляция

КАДАММ АДУ-БК-7

Кабина из нержавеющей стали 304 для арктического климата, бак 1200 или 1500 л, нагреватель в баке, греющий кабель на трубах, теплоизоляция и защитный кожух труб

КАДАММ АДУ-БК-8

Кабина с баком 1500 л и нагревом 4,5–5 кВт, окружающая среда −45…40 °C, исполнение УХЛ1, питание 220 В, 50 Гц, давление 0,2–0,6 МПа, габариты 1300×2400×2700 мм

КАДАММ АДУ-БК-9

Кабина из нержавеющей стали 304 с баком 1200 л, полный обогрев: нагреватель бака 3 кВт и обогреватель кабины 2,4 кВт, дополнительная изоляция бака и стенок, питание 220–250 В

КАДАММ АДУ-БК-10

Кабина из нержавеющей стали 304 с баком 1200 л, полный обогрев: нагреватель бака 3 кВт и обогреватель кабины 2,4 кВт, питание 220–250 В, утеплённые двери

КАДАММ АДУ-БК-11

Кабина из нержавеющей стали 304 с баком 1200 л, обогрев бака 3 кВт, изоляция и кабель с нагревом на узле промывки глаз, жёлтый индикатор при температуре воды ниже 15 °C

КАДАММ АДУ-БК-12

Кабина из стеклопластика на раме из стали 304, бак 1200 л, охладитель и нагреватель воды, вход быстроразъёмным соединением 2", полиуретановая изоляция бака и панелей 40 мм

Что это за серия

КАДАММ АДУ-БК — уличная утеплённая кабина аварийного душа и фонтана для глаз со своим баком воды. Бак заполняется заранее, поэтому кабина работает без водопровода нужного давления и не зависит от того, что происходит в сетях площадки. Серия из двенадцати артикулов охватывает два крайних климата: северный, где воду нужно греть, и жаркий, где её нужно охлаждать.

Ориентир при подборе — методика ANSI Z358.1: душ не меньше 75,7 л/мин, фонтан не меньше 11,4 л/мин, работа не меньше 15 минут при воде 16–38 °C. Душ и фонтан одновременно дают 87,1 л/мин, а на 15 минут это около 1306,5 л. Поэтому баки в серии начинаются с 1200 л, а у БК-5…БК-8 доходят до 1500 л: запас воды должен покрыть полный цикл промывки без подпитки.

Исполнения БК-1 и БК-2 рассчитаны на взрывоопасные зоны. Маркировка Exdb IIB T6 или Exdb IIC, степень защиты IP65/IP66, корпус из нержавеющей стали 304 или 316 и теплоизоляция из полиуретана. БК-1 работает от сети с давлением 0,2–0,4 МПа и держит среду от −40 до 38 °C, БК-2 подаёт воду самотёком и выдерживает от −50 до 40 °C: в нём есть и нагреватель 2,0 кВт, и охладитель 2,0 кВт, поэтому воду в баке держат в диапазоне 16–38 °C и зимой, и летом.

БК-3 и БК-4 — исполнения для жаркого пояса. Окружающая среда у них −5…55 °C, вода в бак может поступать с температурой до 50 °C. У БК-3 стоит охладитель 2,0 кВт и нагреватель 1,0 кВт, у БК-4 охлаждение пассивное, электрических потребителей нет. Выбор между ними — вопрос энергоснабжения площадки: если питание есть, берут активное охлаждение, если нет — пассивное.

БК-5 и БК-6 — кабины из стеклопластика на раме из нержавеющей стали 304. Материал не ржавеет и не требует покраски, что важно в химии, на морском побережье и в пустыне. В БК-5 нагревает воду нагреватель в баке, а трубы защищает саморегулирующийся греющий кабель под слоем теплоизоляции и защитным кожухом. В БК-6 вместо этого стоит блок охлаждения воды и слой теплоизоляции.

БК-7 — кабина целиком из нержавеющей стали 304 для арктического климата с двойным обогревом: нагреватель в баке плюс греющий кабель на трубах. БК-8 — отдельное исполнение с баком 1500 л, мощностью 4,5–5 кВт, нижней границей −45 °C и климатическим исполнением УХЛ1. Главное, что нужно помнить о греющем кабеле: он защищает трубы и клапаны от замерзания, но воду для человека готовит бак с нагревом.

БК-9, БК-10 и БК-11 — кабины из нержавеющей стали 304 с баком 1200 л для холодных площадок, питание 220–250 В, давление воды 0,2–0,6 МПа, ручной рычаг и ножная педаль у душа, нажимная панель и педаль у фонтана. В БК-9 и БК-10 полный обогрев: нагреватель бака 3 кВт и обогреватель внутреннего пространства кабины 2,4 кВт, двойные распашные утеплённые двери, сигнальная лампа низкой температуры; БК-9 отличается дополнительной изоляцией бака и стенок. В БК-11 греется только бак (3 кВт), а узел промывки глаз защищён изоляцией и греющим кабелем; жёлтый индикатор загорается, когда вода холоднее 15 °C.

БК-12 — кабина из стеклопластика на раме из стали 304 с баком 1200 л, охладителем и нагревателем воды, полиуретановой изоляцией бака и боковых панелей 40 мм, давлением воды 0,2–0,6 МПа. В комплекте клапан защиты от ожога, фильтр, решётчатый настил, индикатор уровня и переливная форсунка. Взрывозащиту для БК-12 и БК-9…БК-11 подтверждает менеджер при согласовании заказа.

Мы проектируем кабину под вашу площадку. Серия задаёт типовую конструкцию, а объём бака, нижнюю температуру, зону Ex, напряжение питания, сигнализацию в диспетчерскую и освещение наши инженеры подбирают по опросному листу заказчика.

Основание — бетонная плита по чертежу монтажа. Предусмотрите слив с уклоном от кабины и подвод питания к обогреву и охлаждению в защищённом исполнении. Бак заполняется питьевой водой до ввода в работу. Проверяйте душ и фонтан раз в неделю: открывайте клапаны, убедитесь в наличии воды, исправности нагрева или охлаждения и в том, что вода на выходе в пределах 16–38 °C.

Как устроена серия

Бак 1200–1500 лЗапас воды рассчитан на полные 15 минут одновременной работы душа и фонтана: около 1306,5 л по методике ANSI Z358.1.

Обогрев для севераНагреватель в баке и греющий кабель на трубах в паре с теплоизоляцией держат воду готовой к выдаче при минусовой температуре воздуха.

Охлаждение для жарыОхладитель в БК-2, БК-3, БК-6 и пассивное охлаждение в БК-4 не дают воде перегреться: ожог от горячей воды вредит сильнее, чем помогает промывка.

Исполнение ExДля БК-1 и БК-2 маркировка Exdb IIB T6 или Exdb IIC и степень защиты IP65/IP66; БК-3 имеет такую же маркировку.

Корпус из стали или стеклопластикаНержавеющая сталь 304 или 316 у БК-1…БК-4 и БК-7; стеклопластиковые панели на раме из стали 304 у БК-5 и БК-6.

Полиуретановая теплоизоляцияСлой теплоизоляции снижает расход энергии на поддержание температуры и удерживает воду в диапазоне без перегрева.

Опции под диспетчерскуюСигнализация, сухой контакт для DCS, освещение, индикатор положения и УЗО заказываются по проекту.

Ручной приводДуш открывается тягой, фонтан для глаз — нажатием на пластину: электропитание для запуска не требуется.

Технические характеристики

Параметр	КАДАММ АДУ-БК-1	КАДАММ АДУ-БК-2	КАДАММ АДУ-БК-3	КАДАММ АДУ-БК-4	КАДАММ АДУ-БК-5	КАДАММ АДУ-БК-6	КАДАММ АДУ-БК-7	КАДАММ АДУ-БК-8	КАДАММ АДУ-БК-9	КАДАММ АДУ-БК-10	КАДАММ АДУ-БК-11	КАДАММ АДУ-БК-12
Время промывки, мин	более 15	—
Объём бака, л	от 1200				1200 / 1500			1500	1200
Температура окружающей среды, °C	−40…38	−50…40	−5…55		—			−45…40	—
Мощность нагрева и охлаждения	2,0 кВт	2,0 кВт (нагрев) и 2,0 кВт (охлаждение)	1,0 кВт (нагрев) и 2,0 кВт (охлаждение)	пассивное охлаждение	нагреватель в баке и греющий кабель	блок охлаждения воды	нагреватель в баке и греющий кабель	4,5–5 кВт	нагреватель бака 3 кВт и обогреватель кабины 2,4 кВт		нагреватель бака 3 кВт, греющий кабель на узле промывки глаз	охладитель и нагреватель воды
Взрывозащита	Exdb IIB T6 или Exdb IIC			—
Степень защиты	IP65/IP66			—					пыле- и влагозащищённое		—
Подвод воды	фланец 1-1/2" (38 мм)				1-1/4" (32 мм)			G1-1/4" (32 мм)	1-1/4" (32 мм)			быстроразъёмное соединение 2"
Слив	2" (51 мм)	1-1/2" и 3"			перелив 1" (25 мм)			G2" (51 мм)	1-1/4" (32 мм)
Расход душа, л/мин	более 76				≥75,7				75,7			75,5
Расход фонтана, л/мин	более 11,4				≥11,4				11,4
Рабочее давление, МПа	0,2–0,4	самотёк			—			0,2–0,6
Температура воды на выходе, °C	16–38	16–38 / 20–25		16–38				—
Температура подаваемой воды, °C	5–30		5–50		—
Материал кабины	нержавеющая сталь 304 или 316				стеклопластик на раме из стали 304		нержавеющая сталь 304	нержавеющая сталь 304 или 316	нержавеющая сталь 304			стеклопластик на раме из стали 304
Основание	бетонное				—				сквозные болты M16×250 мм
Напряжение	380/220 В			—				220 В, 50 Гц	220–250 В, 50/60 Гц			—
Теплоизоляция	полиуретан				слой изоляции и кожух труб	слой изоляции	слой изоляции и кожух труб	полиуретановая пена	бак и стенки, дополнительная	бак и узел промывки глаз	узел промывки глаз	полиуретан 40 мм
Габариты, мм	—							1300×2400×2700	—

Данные по артикулам различаются, полнота таблицы разная. Для недостающих параметров обращайтесь к менеджеру: наши инженеры подтвердят их до заказа.

Заводские опции

Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.

ОП-СИГН

Сигнализация

звуковая или световая, при включении душа или фонтана
