КАДАММ АДУ-М — мобильные установки аварийной промывки с баком
Передвижная установка с собственным баком питьевой воды: её привозят к месту работ, где нет стационарного поста. Фонтан для глаз, а в старших исполнениях и душ работают без подключения к водопроводу на время промывки.
Собственный бак с водойТележка, прицеп или рамаКорпус из нержавеющей сталиРучной привод душа и фонтана
▤
Составьте спецификацию под ваш объект3 модели и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
260 / 1500 л
Объём бака
5–38 °C
Температура окружающей среды
16–38 °C
Температура воды на выходе
> 11,4 л/мин
Расход фонтана для глаз
> 76 л/мин
Расход душа (М-2, М-3)
> 15 мин
Время промывки
Модели и артикулы
КАДАММ АДУ-М-1

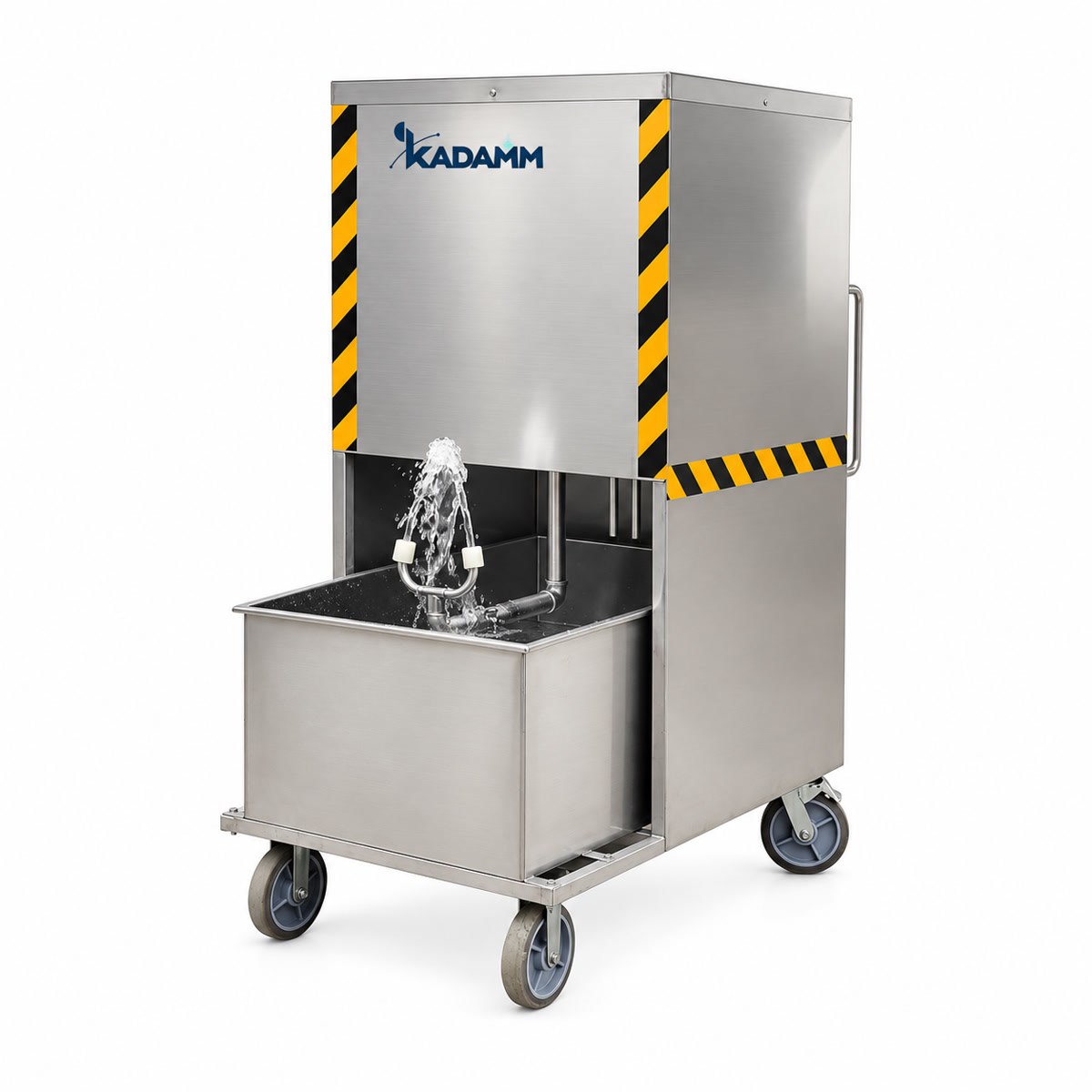

Передвижной фонтан для глаз и лица на тележке; бак 260 л, нержавеющая сталь, фонтан > 11,4 л/мин, ручной привод; масса 80 кг
КАДАММ АДУ-М-2
Передвижной душ и фонтан для глаз на прицепе; бак 1500 л, душ > 76 л/мин, фонтан > 11,4 л/мин, давление подпитки 0,15–0,3 МПа; масса с прицепом 2000 кг
КАДАММ АДУ-М-3
Передвижной душ и фонтан для глаз на раме под вилочный погрузчик; бак 1500 л, душ > 76 л/мин, фонтан > 11,4 л/мин; масса 500 кг
Что это за серия
КАДАММ АДУ-М — серия передвижных установок аварийной промывки с собственным баком питьевой воды. Она нужна там, где стационарный пост поставить нельзя или не успели: ремонтная остановка, монтаж на площадке, временный склад реагентов, участок, где трубопровод воды ещё не проложен. Установку перемещают к месту работ и подключают к источнику воды для заполнения бака, а сама промывка идёт из бака.
В серии три артикула. КАДАММ АДУ-М-1 — фонтан для глаз и лица на тележке с баком 260 л, масса 80 кг; его перекатывает один человек. КАДАММ АДУ-М-2 — душ вместе с фонтаном на прицепе с баком 1500 л; масса вместе с прицепом 2000 кг, перемещают его тягачом. КАДАММ АДУ-М-3 — тот же душ с фонтаном и баком 1500 л, но на раме под вилочный погрузчик; масса 500 кг, переставляют погрузчиком по площадке.
Расчётные параметры соответствуют методике ANSI Z358.1, которую мы используем при проектировании: расход фонтана для глаз более 11,4 л/мин, расход душа более 76 л/мин, время промывки более 15 минут. Температура воды на выходе — 16–38 °C, то есть тёплая вода, при которой пострадавший может промывать глаза и тело все 15 минут без дополнительного шока. В источнике также указан более узкий диапазон 25–30 °C; какой выбрать, зависит от требований вашей службы охраны труда.
Объём бака считается от времени работы. Душ и фонтан одновременно дают примерно 87,1 л/мин; за 15 минут без подпитки это около 1306,5 л. Бак 1500 л закрывает это время с запасом, поэтому АДУ-М-2 и АДУ-М-3 рассчитаны на человека, которому нужны и душ, и фонтан сразу. Бак 260 л в АДУ-М-1 рассчитан на фонтан для глаз отдельно: при расходе более 11,4 л/мин его хватает на весь нормативный отрезок времени. Душевой режим из такого бака не получить.
Вода в бак поступает из источника питьевой воды. У АДУ-М-1 рабочим давлением служит напор самого источника — самотёк. У АДУ-М-2 и АДУ-М-3 давление подачи составляет 0,15–0,3 МПа (1,5–3 бар). Вход у всех трёх исполнений — 1/2" (12,7 мм) с внутренней резьбой NPT. У АДУ-М-1 есть ещё выход 1" (25,4 мм) с внутренней резьбой NPT; у АДУ-М-2 и АДУ-М-3 выхода нет. Назначение выхода АДУ-М-1 при заказе подтверждает менеджер.
Бак, душ и фонтан выполнены из нержавеющей стали 304, тележка у АДУ-М-2 и АДУ-М-3 — из углеродистой стали с окрашенным покрытием. Привод ручной: душ включают тягой за рукоятку, фонтан — нажатием ладони или руки. Электропитание и насосы не нужны, поэтому установку можно оставлять рядом с опасным участком без подвода кабеля.
Важная граница серии: нагрева и охлаждения воды в АДУ-М нет, рабочий диапазон окружающей среды — 5–38 °C. Для мороза, жаркого климата и взрывоопасной зоны серия не подходит. Мы проектируем под задачу: если нужен подогрев бака, стационарная кабина или Ex-исполнение, наши инженеры рассчитают вариант на соседней серии. Исходные данные — в опросном листе или в поле «Опишите задачу» конфигуратора.
Основание под установку — ровная твёрдая площадка, колёса тележки и прицепа фиксируют упорами, раму ставят на опоры. Бак заполняют от источника питьевой воды через вход 1/2" (12,7 мм); у АДУ-М-2 и АДУ-М-3 давление подпитки должно быть в пределах 0,15–0,3 МПа. Слив после работы и смену воды организуйте на площадке заранее. Электропитание не требуется. Проверку работы душа и фонтана и запас воды делайте раз в неделю и фиксируйте в журнале.
Как устроена серия
Бак с запасом водыБак 260 или 1500 л сохраняет работоспособность установки без подключения к водопроводу: промывка идёт из бака, который заполнили заранее.
Три способа перемещенияТележка для одного человека, прицеп под тягач и рама под вилочный погрузчик: каждый вариант выбирается под площадку и под имеющуюся технику.
Нержавеющая сталь 304Бак, душ и фонтан выполнены из нержавеющей стали, что подходит для наружного и цехового использования без окраски рабочих частей.
Расход по методике ANSI Z358.1Фонтан для глаз дает более 11,4 л/мин, душ — более 76 л/мин, время промывки — более 15 минут.
Ручной приводДуш включается тягой, фонтан — нажатием; электричество не нужно, поэтому установку ставят там, где питания нет.
Тёплая вода на выходеТемпература воды на выходе 16–38 °C при окружающей среде 5–38 °C; для мороза нужны серии с обогревом бака.
Питьевая вода в бакеВ бак заливают питьевую воду, которая безопасна при попадании в глаза и на кожу.
Готовый комплектБак, душ и фонтан, тележка или рама в одном изделии: достаточно поставить на площадку и заполнить бак.
Технические характеристики
Параметр
КАДАММ АДУ-М-1
КАДАММ АДУ-М-2
КАДАММ АДУ-М-3
Тип установки
фонтан на тележке
душ и фонтан на прицепе
душ и фонтан на раме под погрузчик
Объём бака, л
260
1500
Температура окружающей среды, °C
5…38
Температура воды на выходе, °C
16…38 (по заказу 25…30)
Мощность нагрева, кВт
—
Взрывозащита
не предусмотрена
Подвод воды
1/2" (12,7 мм), внутренняя резьба NPT
Слив
1" (25,4 мм), внутренняя резьба NPT
—
Рабочее давление, МПа
самотёк, напор источника воды
0,15–0,3
Среда
питьевая вода
Расход душа, л/мин
—
> 76
Расход фонтана, л/мин
> 11,4
Время промывки, мин
> 15
Материал бака
нержавеющая сталь 304
Материал душа и фонтана
нержавеющая сталь 304
Материал тележки
—
углеродистая сталь с покрытием
Привод душа
—
тяга за рукоятку
Привод фонтана
нажатие рукой
Габариты в упаковке, мм
1200×800×1750
3850×1540×2400
2400×1500×2550
Масса, кг
80
2000 (с прицепом)
500
Габариты даны для упаковки на поддоне; назначение выхода у АДУ-М-1, массу с водой и исполнение прицепа уточняйте у менеджера.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Спецификация КАДАММ АДУ-ММодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Ремонтные остановки и монтажВременное рабочее место без стационарного поста: установку привозят к зоне работ с кислотами, щелочами или растворителями.
Строительные и пусконаладочные площадкиПока водопровод не проложен, бак с собственным запасом воды закрывает требование по аварийной промывке.
Временные склады реагентовПлощадка с бочками и тарой, где нужен пост рядом с местом перелива; рама под погрузчик перемещает установку в нужную точку склада.
Большие территории предприятияПрицеп на колёсах объезжает участки, где нет водопровода, но проводятся работы с агрессивными средами.
Отдалённые объекты и вахтовые участкиПередвижной пост для групп, которым нужен резерв промывки рядом с рабочей зоной, при температуре окружающей среды от 5 до 38 °C.
Резерв стационарных постовНа время ремонта или проверки основного душа вместо него ставят передвижную установку, чтобы объект не оставался без промывки.
Чем сильна серия
Работа без водопровода. Бак 260 или 1500 л даёт промывку из запаса воды; к источнику установку подключают только для заполнения.
Расход по ANSI Z358.1. Душ более 76 л/мин, фонтан более 11,4 л/мин, время промывки более 15 минут; этих параметров достаточно для типового расчёта по методике.
Выбор способа перемещения. Тележка, прицеп или рама под погрузчик: исполнение выбирается под площадку, а не наоборот.
Без электричества. Ручной привод душа и фонтана и отсутствие насосов: нечему отказывать при пропадании питания.
Нержавеющая сталь 304. Бак, душ и фонтан из нержавеющей стали не требуют окраски и подходят для влажной среды.
Расчёт под задачу. Мы проектируем под задачу: по опросному листу наши инженеры подберут объём бака и способ перемещения.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
Параметр
АДУ-ТВ
АДУ-Б
АДУ-БК
АДУ-ДК
АДУ-ОК
Что это
Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов
Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления
Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение)
Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины
Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы
Когда выбирают КАДАММ АДУ-М: Берите АДУ-М, когда пост нужен временно или в месте без водопровода, а температура окружающей среды в пределах 5–38 °C. Внутри серии: АДУ-М-1 — только фонтан для глаз на тележке; АДУ-М-2 — душ и фонтан на прицепе, если установку возят тягачом; АДУ-М-3 — душ и фонтан на раме, если на площадке есть вилочный погрузчик. Если нужен стационарный пост с запасом воды без водопровода нужного давления, смотрите АДУ-Б; для мороза или жары — АДУ-БК с обогревом или охлаждением; для тёплой воды 16–38 °C на нескольких постах — узел АДУ-ТВ. Для взрывоопасной зоны с греющим кабелем — АДУ-ОК, а без Ex — АДУ-А-НК; для помещений от водопровода — АДУ-ДК или АДУ-КМ.
Вопросы и ответы
Для чего нужна передвижная установка аварийного душа?+
Она заменяет стационарный пост там, где его нет или он временно недоступен: на ремонте, монтаже, временном складе. Установку подвозят к месту работ, заполняют бак из источника питьевой воды и оставляют рядом с опасным участком.
Требование оборудовать рабочие места средствами промывки следует из СП 2.2.3670-20. Параметры расхода и времени мы берём по методике ANSI Z358.1.
Чем отличаются АДУ-М-1, М-2 и М-3?+
АДУ-М-1 — только фонтан для глаз и лица, бак 260 л, тележка, масса 80 кг. АДУ-М-2 и АДУ-М-3 — душ вместе с фонтаном, бак 1500 л.
Между собой М-2 и М-3 различаются способом перемещения: М-2 на прицепе (масса с прицепом 2000 кг), М-3 на раме под вилочный погрузчик (500 кг).
Хватит ли воды из бака на 15 минут?+
Для АДУ-М-1 да: фонтан расходует более 11,4 л/мин, бака 260 л хватает на нормативные 15 минут. Для АДУ-М-2 и АДУ-М-3 душ и фонтан вместе дают около 87,1 л/мин, за 15 минут — порядка 1306,5 л, бак 1500 л покрывает этот объём.
Если нужна подпитка во время работы, учтите давление в линии 0,15–0,3 МПа для М-2 и М-3. Точный расчёт под ваш объект выполняют наши инженеры.
Как устанавливается и подключается установка?+
Её ставят на ровную твёрдую площадку, колёса фиксируют упорами, раму опирают на основание. К источнику питьевой воды подключаются через вход 1/2" (12,7 мм) с внутренней резьбой NPT, чтобы заполнить бак.
Электропитание не нужно. После использования воду из бака меняют, а работу душа и фонтана проверяют раз в неделю.
Можно ли использовать установку зимой на улице?+
Нет, если температура ниже 5 °C. В ТТХ серии рабочий диапазон окружающей среды 5–38 °C, подогрева и защиты от замерзания нет, вода в баке и трубках замёрзнет.
Для мороза выбирайте серии с обогреваемым баком: АДУ-БК с утеплённой кабиной или узел АДУ-ТВ для тёплой воды. Подберём по климату объекта.
Можно ли применять в зоне с риском взрыва?+
Серия не имеет взрывозащиты и электрооборудования, поэтому в ТТХ взрывозащита не предусмотрена. Для взрывоопасной зоны нужны другие исполнения, например АДУ-ОК с Ex-маркировкой.
Если зона класса Ex у вас на объекте, пришлите опросный лист: подберём серию под зону и климат.
Какую воду заливать в бак?+
Питьевую. Среда в ТТХ — питьевая вода, она безопасна при контакте с глазами и кожей. Воду в баке периодически меняют, чтобы не застаивалась.
Периодичность смены задаёт ваша служба охраны труда; мы рекомендуем сверять её с недельной проверкой поста.
Что прислать для расчёта нестандартной установки?+
Опросный лист заказчика: климат и диапазон температур, давление и температуру воды в сети, число постов, зону Ex (если есть), питание и требования к сигнализации в диспетчерскую.
Нестандартное исполнение можно описать в поле «Опишите задачу» конфигуратора. Мы проектируем под задачу, поэтому подбираем объём бака, способ перемещения и нужные соседние серии.
Какие документы есть на установки АДУ-М?+
Документы о соответствии ТР ТС уточняйте у менеджера. На этапе заказа мы также высылаем паспорт изделия и схему подключения.
Номера документов не публикуются на странице, они выдаются по запросу под конкретный артикул.
