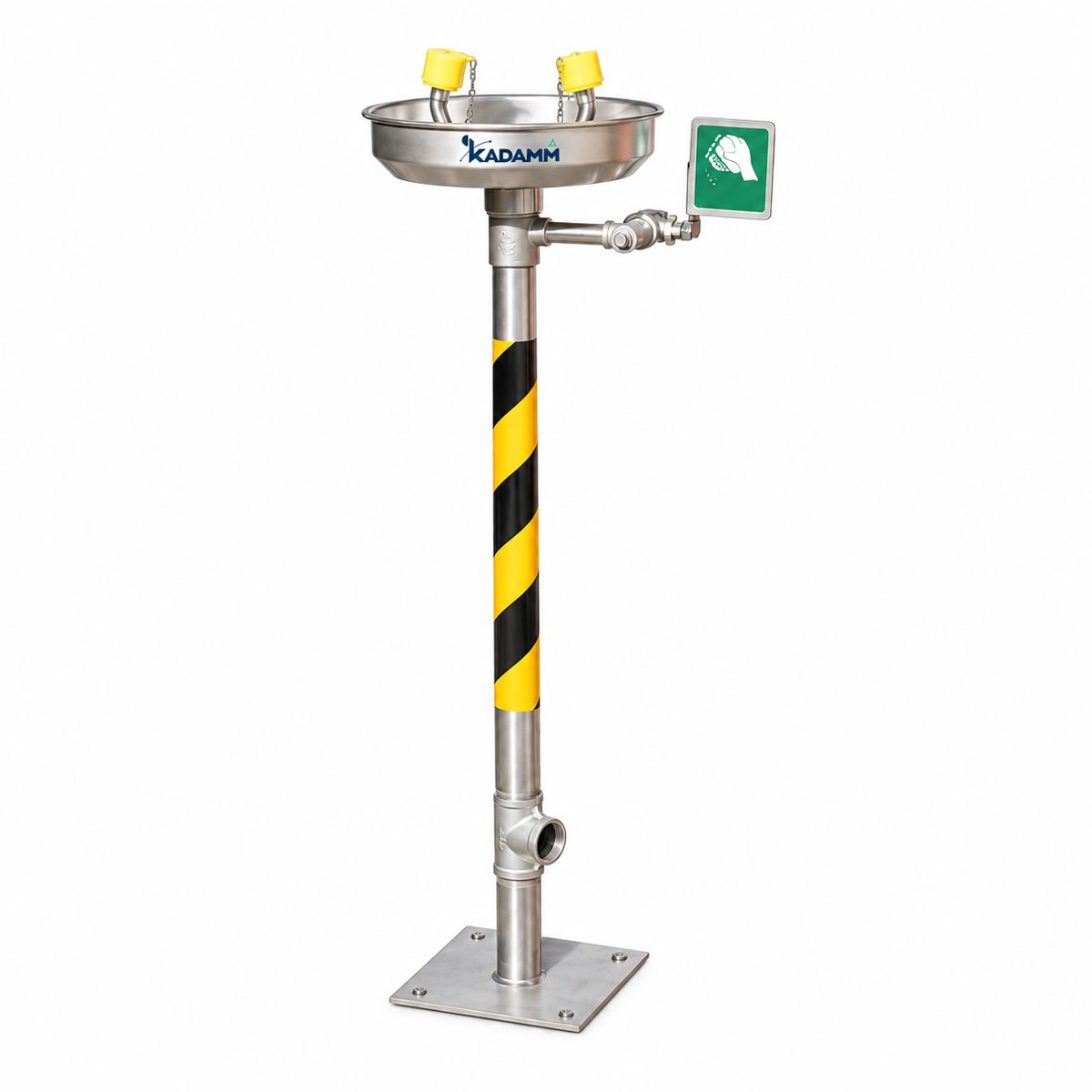

КАДАММ АДУ-НЗФ — незамерзающие фонтаны для промывки глаз без обогрева
Напольный фонтан для промывки глаз и лица, который защищается от замерзания опорожнением трубы, а не нагревом. Серия нужна там, где в холодный сезон труба остаётся без воды, а питание для греющего кабеля не подведено или его не хотят обслуживать.
Автослив из трубыБез электрообогреваПедаль с возвратомСталь 304 или 316L
▤
Составьте спецификацию под ваш объект4 модели и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
≥11,4 л/мин
Расход фонтана
0,2–0,6 МПа
Давление у НЗФ-1 и НЗФ-2
1/2″ (15 мм)
Подвод воды
1-1/4″ (32 мм)
Слив
от 0 до 55 °C
Среда у НЗФ-1 и НЗФ-2
4
Исполнения серии
Модели и артикулы
КАДАММ АДУ-НЗФ-1
Фонтан с педалью и автосливом; сталь 304 или 316L, углеродистая сталь с покрытием ABS по заказу; вход 1/2″, слив 1-1/4″; расход ≥11,4 л/мин; среда 0…55 °C
КАДАММ АДУ-НЗФ-2
То же исполнение с откидной крышкой чаши из ABS, связанной с клапаном: защита от пыли; автослив, педаль; вход 1/2″, слив 1-1/4″
КАДАММ АДУ-НЗФ-3
Сталь 304 с погружным покрытием ABS; среда от −5 до 38 °C, вода на месте 16–38 °C; 0,2–0,4 МПа; вход 1/2″, слив 1-1/4″; ручной привод; 10 кг в упаковке 750×430×310 мм
КАДАММ АДУ-НЗФ-4
Сталь 304 без покрытия; среда от −5 до 38 °C, вода на месте 16–38 °C; 0,2–0,4 МПа; вход 1/2″, слив 1-1/4″; ручной привод; 10 кг в упаковке 750×430×310 мм
Что это за серия
КАДАММ АДУ-НЗФ — напольные фонтаны для промывки глаз и лица, у которых защита от мороза построена на опорожнении. Нагревательных элементов и греющего кабеля нет. После использования вода уходит из трубы через донный клапан, механизм сам возвращается в исходное положение, и в трубопроводе не остаётся воды, которая могла бы замёрзнуть и разорвать трубу.
Это отличает серию от фонтанов с подогревом (серия АДУ-ОКФ). Подогрев защищает трубу, но зависит от питания, от целости греющего кабеля и от регулярной проверки цепей. Автослив работает при отключённом электричестве и не требует проверки нагревателя. Цена такой простоты — ограничение по морозу: исполнения рассчитаны на умеренные температуры, и для долгих сильных холодов лучше подходит подогреваемая серия.
АДУ-НЗФ-1 и АДУ-НЗФ-2 — исполнение с педалью. Фонтан даёт не менее 11,4 л/мин при давлении воды 0,2–0,6 МПа (2–6 бар). Корпус из нержавеющей стали 304; сталь 316L заказывается для агрессивной среды, а углеродистая сталь с покрытием ABS — вариант по условиям объекта. Толщина стенки трубы 2,5 или 3 мм. Подвод воды 1/2″ (15 мм), слив 1-1/4″ (32 мм). Диапазон температуры среды по таблице — от 0 до 55 °C.
АДУ-НЗФ-2 отличается откидной крышкой чаши из ABS, связанной с клапаном. Она закрывает насадки от пыли и открывается вместе с педалью. Для запылённых площадок — склада сыпучих материалов, цементного участка или дробильной установки — это практичнее, чем регулярно прочищать насадки.
АДУ-НЗФ-3 и АДУ-НЗФ-4 рассчитаны на среду от −5 до 38 °C, если вода на месте имеет температуру в пределах 16–38 °C. Давление в сети для них 0,2–0,4 МПа, подвод 1/2″, слив 1-1/4″, привод ручной, время промывки больше 15 минут. Основание из стальной пластины 200×200×5 мм, чаша, колено и труба — из стали 304. АДУ-НЗФ-3 дополнительно покрыт ABS погружным способом.
Оба последних исполнения поставляются в упаковке 750×430×310 мм и весят по 10 кг, поэтому их удобно отгружать малыми партиями на удалённые площадки. Монтаж сводится к креплению основания к полу и подключению воды и слива; для греющих цепей никакой подготовки не требуется.
Мы поставляем фонтан под условия площадки: подбираем материал, сигнализацию, диспетчерский сигнал и электрооборудование для опасной зоны, если оно нужно. Для расчёта достаточно опросного листа с нижней температурой воздуха, давлением и температурой воды в сети, числом постов и данными о среде.
Монтаж: жёсткое основание, подвод воды 1/2″, свободный слив 1-1/4″ без подпора и без участков, где вода застаивается. Трубу слива уложите с уклоном и защитите от замерзания на всём пути. Проверка раз в неделю: откройте клапан, убедитесь, что вода идёт ровными струями, и дождитесь, пока труба опустеет.
Как устроена серия
Автослив без питанияВода уходит из трубы через донный клапан самотёком, а механизм возвращается в исходное положение под собственным весом.
Педаль с возвратомУ НЗФ-1 и НЗФ-2 педаль освобождает руки: человек может держать глаза раскрытыми и промываться без лишних движений.
Крышка чашиУ НЗФ-2 крышка из ABS откидывается вместе с клапаном и защищает чашу и насадки от пыли.
Сталь 304 или 316LНержавеющая сталь для обычной среды, 316L — для агрессивной, покрытие ABS — как дополнительная защита у НЗФ-3.
Цельносварное основаниеСварка основания за одну операцию исключает течь в месте крепления.
Малая массаНЗФ-3 и НЗФ-4 весят 10 кг в упаковке и устанавливаются без грузоподъёмной техники.
Широкий набор опцийСигнализация, выход в диспетчерскую, беспроводной сигнал и электрооборудование для опасной зоны подключаются к НЗФ-1 и НЗФ-2.
Подвод 1/2″, слив 1-1/4″Один типоразмер присоединений на все исполнения упрощает привязку к сети.
Технические характеристики
Параметр
КАДАММ АДУ-НЗФ-1
КАДАММ АДУ-НЗФ-2
КАДАММ АДУ-НЗФ-3
КАДАММ АДУ-НЗФ-4
Подвод воды
NPT 1/2″ (15 мм)
FNPT 1/2″ (15 мм)
Слив
NPT 1-1/4″ (32 мм)
FNPT 1-1/4″ (32 мм)
Расход фонтана, л/мин
≥11,4
>11,4
Рабочее давление, МПа
0,2–0,6 (2–6 бар)
0,2–0,4 (2–4 бар)
Температура окружающей среды, °C
от 0 до 55
от −5 до 38
Температура воды на выходе, °C
—
16–38 (обеспечивает объект)
Время промывки, мин
—
более 15
Материал
сталь 304; 316L и углеродистая сталь с покрытием ABS — по заказу
сталь 304, погружное покрытие ABS
сталь 304
Толщина стенки трубы, мм
2,5 или 3
—
Клапан фонтана
педаль
педаль, крышка чаши
сталь 304, 1/2″
Привод
педаль
ручной
Основание, мм
—
200×200×5
Масса в упаковке, кг
—
10
Габариты упаковки, мм
—
750×430×310
Монтаж
напольный, на основании
—
Значения по артикулам различаются; пробелы в таблице закрывает менеджер по вашему опросному листу.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-СИГН
Местная звуковая и световая сигнализация
срабатывает при включении фонтана
Для: КАДАММ АДУ-НЗФ-1, КАДАММ АДУ-НЗФ-2
ОП-ДИСП
Сухой контакт в диспетчерскую (DCS / PLC)
сигнал о срабатывании на пульт
Для: КАДАММ АДУ-НЗФ-1, КАДАММ АДУ-НЗФ-2
ОП-РАДИО
Беспроводная удалённая сигнализация
сигнал на пульт без прокладки кабеля
Для: КАДАММ АДУ-НЗФ-1, КАДАММ АДУ-НЗФ-2
ОП-EX
Электрооборудование для опасной зоны
для сигнализации; маркировку согласуем
Для: КАДАММ АДУ-НЗФ-1, КАДАММ АДУ-НЗФ-2
ОП-ПЕД
Стальная педаль
вместо педали с покрытием ABS
Для: КАДАММ АДУ-НЗФ-1, КАДАММ АДУ-НЗФ-2
ОП-316
Корпус из стали 316L
для агрессивной среды
Для: КАДАММ АДУ-НЗФ-1, КАДАММ АДУ-НЗФ-2
Опции указаны для АДУ-НЗФ-1 и АДУ-НЗФ-2. Для остальных исполнений состав уточняйте у менеджера.
Аксессуары и контрольные приборы
Для ежегодной проверки расхода и рисунка струи по ANSI Z358.1. Отметьте нужное — позиции попадут в заявку вместе с моделью.
Спецификация КАДАММ АДУ-НЗФМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Склады и погрузочные зоныОткрытые навесы с реагентами, где нужна промывка глаз при брызгах, а питания для греющих цепей нет.
Горнодобывающие и обогатительные участкиДробление, реагентные зоны и конвейеры в умеренных зимних условиях; у запылённых мест берите НЗФ-2 с крышкой чаши.
Химические и нефтехимические площадкиРядом с фасовкой, сливом и загрузкой ёмкостей; материал 316L подходит для агрессивной среды.
Нефтегазовые объектыПлощадки, где обслуживание электрической цепи нагрева — лишняя задача для персонала.
Гальваника и промывка деталейРядом с ваннами и участками, где возможны брызги кислот и щелочей в глаза.
Стройплощадки и временные базыЛёгкие исполнения НЗФ-3 и НЗФ-4 быстро разворачиваются, подключаются к воде и сливу.
Чем сильна серия
Нет электрической части. Греющего кабеля и термостата нет, поэтому зимой нечему отказывать, а проверка сводится к включению клапана и контролю слива.
Вода не стоит в трубе. Замерзание исключается схемой, а не работой нагревателя, и труба не разрывается при простое.
Четыре исполнения. Педаль, педаль с крышкой, сталь с покрытием и чистая сталь 304: выбор по пыли, среде и бюджету проекта.
Материал под среду. Сталь 304 по умолчанию, 316L для агрессивной среды, покрытие ABS для НЗФ-3.
Лёгкая отгрузка. НЗФ-3 и НЗФ-4 весят по 10 кг в упаковке 750×430×310 мм.
Опции для диспетчерской. Сухой контакт и беспроводной сигнал на пульт подключаются к НЗФ-1 и НЗФ-2.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
Параметр
АДУ-ТВ
АДУ-Б
АДУ-БК
АДУ-ДК
АДУ-ОК
Что это
Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов
Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления
Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение)
Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины
Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы
Когда выбирают КАДАММ АДУ-НЗФ: Берите АДУ-НЗФ, когда нужен только фонтан для глаз и лица, а питания для греющего кабеля нет. Если нужен фонтан с подогревом и мороз до −25 °C, берите АДУ-ОКФ. Если нужен ещё и душ без обогрева, берите АДУ-НЗ. Для тёплой воды 16–38 °C на морозе смотрите АДУ-ТВ или АДУ-БК. Для помещений подойдёт АДУ-ДК. Внутри серии: НЗФ-1 — основной вариант, НЗФ-2 — для запылённых мест, НЗФ-3 и НЗФ-4 — для умеренных холодов с водой нужной температуры на месте.
Вопросы и ответы
Как фонтан защищается от замерзания без нагрева?+
Опорожнением: после использования вода уходит из трубы через донный клапан, механизм сам возвращается в исходное положение. В трубе нечему замерзать.
Греющего кабеля и питания не требуется, поэтому серия работает и при отключении электричества.
До какой температуры работает серия?+
НЗФ-1 и НЗФ-2 — по таблице от 0 до 55 °C, НЗФ-3 и НЗФ-4 — от −5 до 38 °C. Для сильных морозов серия не предназначена: используйте АДУ-ОКФ.
Если на объекте температура ниже указанных границ, укажите её в опросном листе: мы проверим исполнение.
Греет ли фонтан воду?+
Нет. Вода идёт из сети той температуры, которая в ней есть. Методика ANSI Z358.1 предполагает тёплую воду 16–38 °C.
Если в холодный сезон сеть холоднее, обеспечьте подогрев на объекте или возьмите серию с баком и нагревом, например АДУ-ТВ или АДУ-БК.
Какое давление и расход нужны?+
Для НЗФ-1 и НЗФ-2 давление 0,2–0,6 МПа (2–6 бар), для НЗФ-3 и НЗФ-4 — 0,2–0,4 МПа (2–4 бар). Расход фонтана — не менее 11,4 л/мин, как требует методика.
При меньшем давлении струи слабее, поэтому проверяйте режим сети в часы пиковой нагрузки.
Чем НЗФ-2 отличается от НЗФ-1?+
У НЗФ-2 есть откидная крышка чаши из ABS, связанная с клапаном. Она защищает насадки от пыли и открывается при нажатии на педаль.
Остальные параметры одинаковы, поэтому НЗФ-2 берут там, где воздух запылён или есть мелкие частицы.
Чем НЗФ-3 отличается от НЗФ-4?+
НЗФ-3 имеет погружное покрытие ABS поверх стали 304, НЗФ-4 — чистая сталь 304. Остальные данные в таблице совпадают.
Выбор зависит от среды: покрытие ABS даёт дополнительную защиту в условиях, где важна стойкость к химии, а сталь без покрытия проще в уходе.
Какие опции есть?+
Для НЗФ-1 и НЗФ-2 — местная звуковая и световая сигнализация, сухой контакт в диспетчерскую (DCS / PLC), беспроводная сигнализация, электрооборудование для опасной зоны и стальная педаль.
Для остальных исполнений опции согласуются отдельно.
Что прислать для расчёта?+
Опросный лист или данные объекта: нижнюю температуру воздуха, давление и температуру воды в сети, число постов, наличие питания и зону размещения. При работе в опасной зоне укажите маркировку.
Мы проектируем под вашу задачу; нестандартные условия опишите в поле «Опишите задачу» в конфигураторе.
Есть ли ГОСТ на конструкцию фонтана для промывки глаз?+
Прямого ГОСТа на конструкцию нет. Обязанность оборудовать рабочие места средствами для промывки глаз следует из СП 2.2.3670-20, общие требования безопасности производственных процессов задаёт отдельный ГОСТ, а параметры берутся по методике ANSI Z358.1.
Документы о соответствии ТР ТС уточняйте у менеджера.
