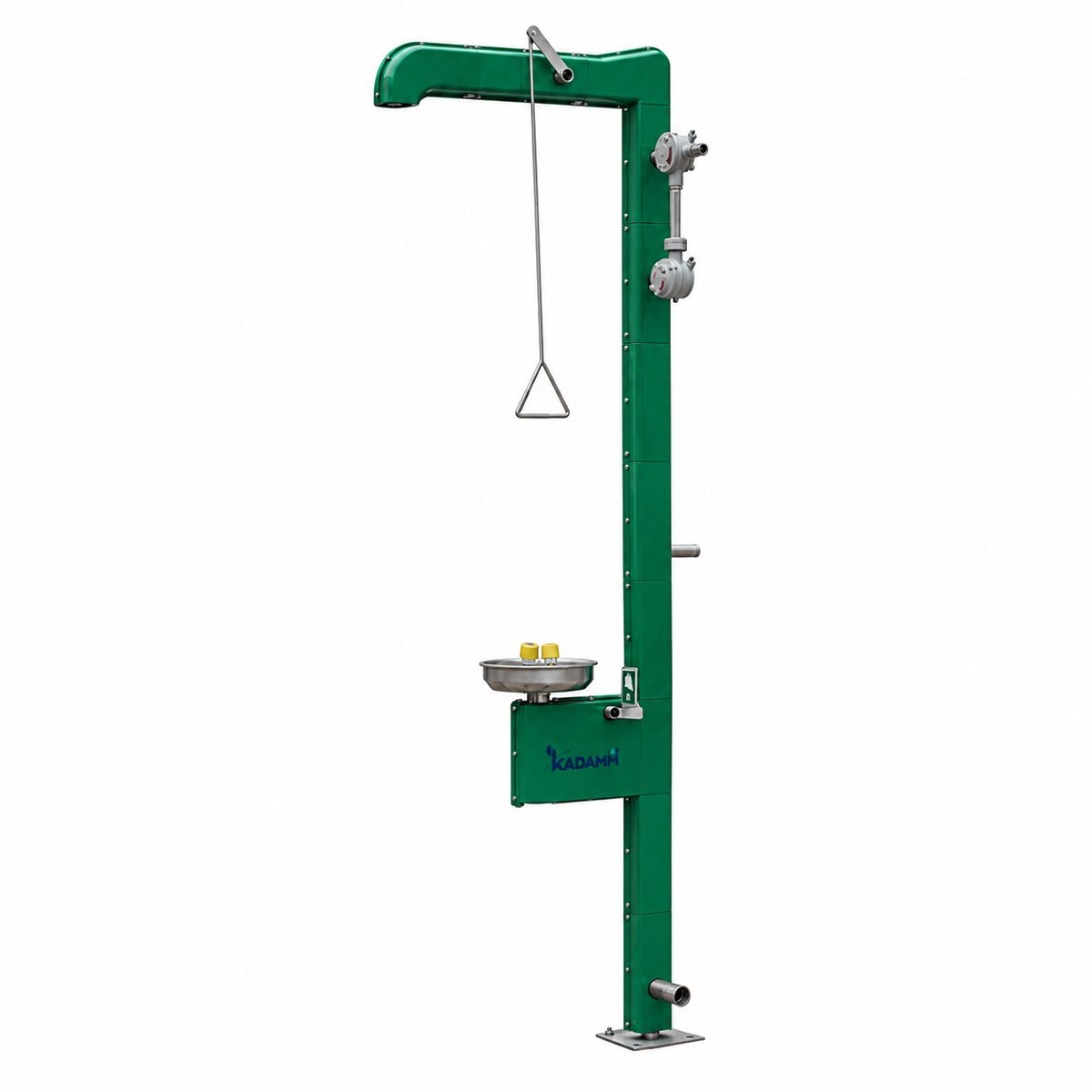

КАДАММ АДУ-ОК — взрывозащищённые аварийные души с греющим кабелем
Комбинированный аварийный душ и фонтан для глаз для открытых площадок во взрывоопасных зонах. Греющий кабель и теплоизоляция не дают замёрзнуть трубам и клапанам, электрика выполнена в Ex-исполнении. Восемь артикулов различаются нижней температурой, мощностью обогрева, баком и сигнализацией.
Ex-исполнение для улицыГреющий кабель и теплоизоляцияДуш и фонтан для глазСигнализация и освещение
▤
Составьте спецификацию под ваш объект8 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
до −40 °C
Нижняя температура среды (ОК-1)
до −35 °C
Нижняя температура среды (ОК-2…ОК-5)
до −25 °C
Нижняя температура среды (ОК-6…ОК-8)
IP66
Степень защиты (ОК-1)
более 76 л/мин
Расход душа
180 л
Бак (ОК-3)
Модели и артикулы
КАДАММ АДУ-ОК-1
Ex d IIC T6, до −40 °C, сталь 304 или 316, греющий кабель 150–200 Вт, теплоизоляция 30 мм, IP66, вход фланец 1-1/2" (38 мм), давление 0,2–0,4 МПа
КАДАММ АДУ-ОК-2
Ex e II T6, среда −35…45 °C, греющий кабель 200 Вт, 220–250 В, вход 1" (25 мм), слив 1-1/4" (32 мм), лейка и чаша из ABS-пластика
КАДАММ АДУ-ОК-3
Ex e II T6, среда −35…45 °C, бак 180 л, мощность 800 Вт, 220–250 В, вход 1" (25 мм), слив 1-1/4" (32 мм)
КАДАММ АДУ-ОК-4
Ex e II T6, среда −35…45 °C, греющий кабель 250 Вт, сигнализация и освещение, вход 1" (25 мм), слив 1-1/4" (32 мм)
КАДАММ АДУ-ОК-5
Ex e II T6, среда −35…45 °C, корпус из нержавеющей стали 304 в кожухе из ПВХ, саморегулирующийся греющий кабель 250 Вт, сигнализация, вход 1" (25 мм)
КАДАММ АДУ-ОК-6
Ex II T4–T6, среда −25…35 °C, греющий кабель, сталь 304, 316L по заказу, лейка и чаша из ABS-пластика, вход и слив 1-1/4" (32 мм), давление 0,2–0,6 МПа
КАДАММ АДУ-ОК-7
Ex II T4–T6, среда −25…35 °C, электрообогрев, крышка чаши фонтана, сталь 304, 316L по заказу, вход и слив 1-1/4" (32 мм), давление 0,2–0,6 МПа
КАДАММ АДУ-ОК-8
Ex II T4–T6, среда −25…35 °C, греющий кабель, защитный кожух из нержавеющей стали, вход и слив 1-1/4" (32 мм), давление 0,2–0,6 МПа
Что это за серия
КАДАММ АДУ-ОК — комбинированный аварийный душ и фонтан для глаз для улицы и взрывоопасных зон. Трубы и клапаны обёрнуты греющим кабелем и теплоизоляцией, поэтому не замерзают при морозе, а электрооборудование выполнено в Ex-исполнении. Серия состоит из восьми артикулов: ОК-1 с самой низкой температурой среды, четырёх вариантов ОК-2…ОК-5 до −35 °C и трёх вариантов ОК-6…ОК-8 до −25 °C.
Методика проектирования — ANSI Z358.1: душ не меньше 75,7 л/мин, фонтан для глаз не меньше 11,4 л/мин, работа не меньше 15 минут, вода 16–38 °C. Расход душа у всех артикулов не меньше 75,7 л/мин, фонтана не меньше 11,4 л/мин, рабочее давление в сети 0,2–0,4 МПа у ОК-1 и 0,2–0,6 МПа у остальных.
Важное ограничение: греющий кабель защищает от замерзания трубы и клапаны, но не греет проточную воду. При морозе из сети идёт вода +4…+15 °C, поэтому для воды 16–38 °C ставят узел тёплой воды АДУ-ТВ с термостатическим смесителем АДУ-ТСМ или выбирают исполнение с баком (ОК-3, бак 180 л). Бак 180 л рассчитан на кратковременную промывку, а не на полный цикл 15 минут: для полного цикла нужна подпитка из сети.
ОК-1 — исполнение для суровой зимы: среда до −40 °C, греющий кабель 150–200 Вт, питание 220/230 В, теплоизоляция 30 мм, степень защиты IP66. Взрывозащита заявлена как Exd IIB T4 или Exd IIC T6; клеммная коробка — Exe IIC T6. Материал — сталь 304 или 316, основание 300×300×10 мм, заземление M10, привод душа тягой, привод фонтана нажатием.
ОК-2…ОК-5 рассчитаны на среду −35…45 °C с Ex-маркировкой Exe II T6, питание 220–250 В. ОК-2 — исполнение с кабелем 200 Вт без бака; ОК-3 добавляет бак 180 л и мощность 800 Вт; ОК-4 — кабель 250 Вт, сигнализация и освещение; ОК-5 — корпус из нержавеющей стали 304 в кожухе из ПВХ с саморегулирующимся греющим кабелем и сигнализацией. Лейка душа и чаша фонтана — из ABS-пластика жёлтого цвета.
ОК-6, ОК-7 и ОК-8 — исполнения для среды −25…35 °C, Ex-маркировка II T4–T6. Материал — сталь 304 или 316L, лейка и чаша из ABS-пластика. ОК-7 имеет электрообогрев и крышку чаши фонтана, ОК-8 — защитный кожух из нержавеющей стали. Вход и слив — 1-1/4" (32 мм), давление 0,2–0,6 МПа.
Мы проектируем душ под вашу задачу: нижнюю температуру, зону Ex, напряжение, сигнализацию в диспетчерскую, освещение. Исходные данные — опросный лист заказчика.
Устанавливайте душ на основание по чертежу, заземлите корпус и подведите питание греющего кабеля через кабельный ввод в Ex-исполнении. Слив рассчитывается на полный расход душа и фонтана, подвод воды утепляется до ввода в душ. Раз в неделю открывайте душ и фонтан, проверяйте работу обогрева, сигнализации и чистоту воды.
Как устроена серия
Греющий кабель и теплоизоляцияТрубы и клапаны не замерзают: ОК-1 защищён до −40 °C, ОК-2…ОК-5 до −35 °C.
Ex-исполнениеМаркировка Exd IIC T6, Exe II T6 или Ex II T4–T6 по артикулу — для взрывоопасных зон.
Душ и фонтан в одной конструкцииРасход душа не меньше 75,7 л/мин, фонтана не меньше 11,4 л/мин, как в ANSI Z358.1.
Корпус из стали 304 или 316Нержавеющая сталь выдерживает влагу и реагенты, лейка и чаша из ABS-пластика яркого цвета.
Бак 180 л у ОК-3Небольшой запас воды с нагревом 800 Вт для начала промывки при перебоях.
Сигнализация и освещениеОК-4 и ОК-5 дают сигнал о срабатывании, опционально — сухой контакт в диспетчерскую.
Степень защиты IP66ОК-1 защищён от пыли и струй воды, подходит для открытых площадок.
Ручной приводДуш открывается тягой, фонтан — нажатием на пластину, электричество для запуска не нужно.
Технические характеристики
Параметр
КАДАММ АДУ-ОК-1
КАДАММ АДУ-ОК-2
КАДАММ АДУ-ОК-3
КАДАММ АДУ-ОК-4
КАДАММ АДУ-ОК-5
КАДАММ АДУ-ОК-6
КАДАММ АДУ-ОК-7
КАДАММ АДУ-ОК-8
Время промывки, мин
более 15
—
Температура окружающей среды, °C
−40…38
−35…45
−25…35
Мощность нагрева, кВт
0,15–0,2
0,2
0,8
0,25
—
Объём бака, л
—
180
—
Взрывозащита
Exd IIB T4 / Exd IIC T6
Exe II T6
Ex II T4–T6
Степень защиты
IP66
—
Подвод воды
фланец 1-1/2" (38 мм)
1" (25 мм) MNPT
1" (25 мм) FNPT
1-1/4" (32 мм) NPT
Слив
1-1/2" (38 мм) FNPT
1-1/4" (32 мм) MNPT
1-1/4" (32 мм) NPT
Расход душа, л/мин
более 76
≥75,7
Расход фонтана, л/мин
более 11,4
≥11,4
Рабочее давление, МПа
0,2–0,4
0,2–0,6
Температура воды на выходе, °C
16–38
—
Материал кабины
сталь 304 или 316
сталь 304
сталь 304, 316L по заказу
Напряжение
220/230 В
220–250 В
—
Теплоизоляция
30 мм
—
Данные по артикулам различаются. Для недостающих параметров обращайтесь к менеджеру: наши инженеры подтвердят их до заказа.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-СИГН
Сигнализация
звуковая и световая, при включении душа или фонтана
Спецификация КАДАММ АДУ-ОКМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для объекта — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Опросный лист для проектировщика (PDF, XLSX). 37 вопросов об объекте, воде, баке и нагреве, кабине, сливе, сигнализации и документах — то, что мы уточняем по каждому сложному объекту. Заполните, что известно, и пришлите менеджеру: подберём исполнение и узел тёплой воды. Файлы PDF и XLSX — в списке документов карточки рядом с фото.
Сферы применения
Нефтегазовые объектыОткрытые площадки насосных, компрессорных и пунктов налива с классифицированной взрывоопасной зоной.
Химические производстваНаружные установки с горючими и агрессивными средами, где нужен Ex-душ без отапливаемого корпуса.
Склады аммиака и реагентовОткрытые склады и эстакады с морозами, где душ не должен замерзать.
Горнодобыча и ГОКПлощадки обогащения и реагентные склады на севере.
Нефтехранилища и терминалыСливо-наливные эстакады и резервуарные парки.
Морозные климатические зоныОК-1 до −40 °C для самых холодных площадок.
Чем сильна серия
Ex и мороз вместе. Греющий кабель и взрывозащита закрывают открытую площадку в зоне Ex.
Три диапазона температур. До −40 °C, до −35 °C и до −25 °C: подбираем по климату объекта.
Восемь исполнений. С баком, с сигнализацией и освещением, с кожухом из нержавеющей стали.
Нержавеющая сталь. Корпус из стали 304 или 316, лейка и чаша из ABS-пластика.
Опции для диспетчерской. Сигнализация, сухой контакт DCS или ПЛК, беспроводной сигнал, индикаторы и освещение.
Расчёт под проект. Температура, напряжение, зону Ex и число постов подбираем по опросному листу.
Серии КАДАММ для сложных условий — сравнение
Новые серии аварийных душей КАДАММ
Параметр
АДУ-ТВ
АДУ-Б
АДУ-БК
АДУ-ДК
АДУ-ОК
Что это
Узел подготовки тёплой воды (бак, нагрев, смешение, насос, автоматика) на один или несколько постов
Аварийный душ и фонтан для глаз с баком над душем: работает без водопровода нужного давления
Утеплённая кабина с баком тёплой воды: север (обогрев) или жаркий климат (охлаждение)
Кабина или станция со шторкой для помещений: душ и фонтан для глаз от водопровода; исполнение с обогревом кабины
Комбинированный душ и фонтан для глаз с греющим кабелем и теплоизоляцией, Ex-исполнение для улицы
Когда выбирают КАДАММ АДУ-ОК: Берите АДУ-ОК, когда душ стоит на улице, зона взрывоопасна, а вода в линии тёплая или подогревается отдельно: греющий кабель защищает трубы, но не греет воду. Для воды 16–38 °C на нескольких постах добавьте АДУ-ТВ, для утеплённой кабины с баком тёплой воды — АДУ-БК, для душа с баком над душем в помещении — АДУ-Б. Если Ex не нужен, посмотрите АДУ-А-НК (греющий кабель, без Ex). Внутри серии: ОК-1 — самый холодный климат, ОК-2 и ОК-4 — кабель без бака, ОК-3 — с баком 180 л, ОК-5 — корпус из нержавеющей стали, ОК-6…ОК-8 — среда до −25 °C.
Как подобрать под объект
Душ с греющим кабелем рассчитан на улицу и Ex-зоны при наличии воды в сети. Развилки — по таблице характеристик.
Условие на объекте
Что выбрать
Давление в сети 0,2 МПа и выше
ОК-1 работает при 0,2–0,4 МПа, ОК-2…ОК-8 — при 0,2–0,6 МПа. Если давления нет, нужны бак или насос: смотрите АДУ-Б, АДУ-БК, ОК-3 (бак 180 л — около двух минут промывки).
Мороз до −40 °C
ОК-1 (−40…38 °C, теплоизоляция 30 мм, IP66).
Мороз до −35 °C
ОК-2…ОК-5 (−35…45 °C), мощность кабеля 0,2–0,8 кВт.
Мороз до −25 °C
ОК-6…ОК-8 (−25…35 °C). Холоднее — кабина с баком АДУ-БК.
Тёплая вода 16–38 °C
Кабель воду не греет. Добавляйте узел АДУ-ТВ или термосмеситель АДУ-ТСМ, либо выбирайте душ с баком.
Питание и взрывоопасная зона
Питание 220–250 В; Ex-маркировка у ОК-1 — Exd IIB T4 / Exd IIC T6, у ОК-2…ОК-5 — Exe II T6, у ОК-6…ОК-8 — Ex II T4–T6.
Нет. Греющий кабель вместе с теплоизоляцией защищает трубы и клапаны от замерзания. При морозе из сети идёт вода +4…+15 °C, а норма ANSI Z358.1 требует 16–38 °C.
Для тёплой воды ставят узел АДУ-ТВ или термостатический смеситель АДУ-ТСМ, либо выбирают исполнение с баком, например ОК-3.
Чем различаются ОК-1 и ОК-2…ОК-5?+
ОК-1 рассчитан на температуру до −40 °C, имеет теплоизоляцию 30 мм и степень защиты IP66, фланцевый вход 1-1/2" (38 мм) и давление 0,2–0,4 МПа.
ОК-2…ОК-5 работают до −35 °C, имеют вход 1" (25 мм) и давление 0,2–0,6 МПа; различаются баком, мощностью кабеля, сигнализацией и материалом корпуса.
Какой Ex-класс у артикулов?+
У ОК-1 заявлены Exd IIB T4 и Exd IIC T6, для клеммной коробки — Exe IIC T6. У ОК-2…ОК-5 — Exe II T6, у ОК-6…ОК-8 — Ex II T4–T6.
Для вашей зоны и температурного класса подтвердим исполнение до заказа; документы о соответствии ТР ТС уточняйте у менеджера.
Хватит ли бака 180 л у ОК-3?+
Душ и фонтан одновременно потребляют 87,1 л/мин, поэтому 180 л — это около двух минут промывки, а не полный цикл 15 минут. На полный цикл нужно около 1306,5 л полезного объёма или подпитка от сети.
Если нужна полная подача без сети, смотрите АДУ-Б или АДУ-БК с баком 1200 л и больше.
Какие нижние температуры у остальных артикулов?+
ОК-2…ОК-5 — до −35 °C, ОК-6…ОК-8 — до −25 °C. У ОК-1 по данным каталога −40 °C.
Если климат холоднее, обратитесь к инженерам: проектируем исполнение под вашу задачу.
Что отличает ОК-6, ОК-7 и ОК-8?+
ОК-6 — с греющим кабелем, ОК-7 — с электрообогревом и крышкой чаши фонтана, ОК-8 — с защитным кожухом из нержавеющей стали. Среда у всех −25…35 °C, давление 0,2–0,6 МПа.
Напряжение и мощность обогрева у этих артикулов уточняйте у менеджера.
Какие опции можно заказать?+
Сигнализацию, сухой контакт в диспетчерскую DCS, освещение, индикатор положения, УЗО, беспроводную удалённую сигнализацию и электрокомплект для взрывоопасной зоны.
Нестандартную комплектацию опишите в поле «Опишите задачу» конфигуратора.
Что прислать для расчёта?+
Опросный лист заказчика, климат площадки, давление и температуру воды в сети, число постов, зону Ex и питание.
По этим данным мы подберём артикул серии и рассчитаем обогрев и автоматику; если ни один не подходит, спроектируем исполнение под вашу задачу.
Какие нормы применимы?+
Обязанность оборудовать рабочие места душами и фонтанами закреплена в СП 2.2.3670-20, общие требования безопасности процессов — в ГОСТ по безопасности производственных процессов. Прямого ГОСТа на аварийный душ нет.
Параметры проектируем по методике ANSI Z358.1; документы о соответствии ТР ТС уточняйте у менеджера.
Пропала вода в сети: как поведёт себя душ?+
Душ без бака работает только от сети: без воды он не включится. Для работы при отсутствии сети нужен бак — ОК-3 (180 л) закрывает около двух минут, а для 15 минут нужны АДУ-Б или АДУ-БК.
Душ и фонтан вместе потребляют 87,1 л/мин, на 15 минут без подпитки нужно около 1306,5 л полезного объёма воды: считайте по полезному объёму бака, а не по номинальному.
Можно ли поставить душ без бака при −40 °C?+
Да, с исполнением ОК-1: греющий кабель и теплоизоляция 30 мм защищают трубы и клапаны до −40 °C. Но вода из сети идёт холодной, +4…+15 °C.
Если нужна тёплая вода 16–38 °C, ставьте узел АДУ-ТВ или кабину с баком АДУ-БК.
Нужен ли сигнал в диспетчерскую во взрывоопасной зоне?+
Можно заказать сухой контакт для передачи сигнала в диспетчерскую (DCS) и электрокомплект для взрывоопасной зоны.
Условия отметьте в блоке «Условия на объекте» конфигуратора, исполнение подтвердим до заказа.
