КАДАММ НС-В15.2 — водокольцевой вакуумный насос на несколько рабочих мест, бак 15–57 л

КАДАММ НС-В15.2 — второй ряд водокольцевых (циркуляционных) вакуумных насосов, в котором два исполнения закрывают противоположные концы задач: настольный КАДАММ НС-В15.2 с баком 15 л и двумя отводами для одного-двух приборов и напольный КАДАММ НС-В57 на колёсах с баком 57 л и пятью отводами для укрупнённых испарителей, реакторов и малых производств. Оба работают на воде в замкнутом контуре — оборотное водоснабжение без подключения к водопроводу и канализации, — создают разрежение до 0.098 МПа, оснащены обратным клапаном, который не пускает воду в вакуумную линию при остановке, и уплотнениями из фторкаучука. Отличие от первого ряда КАДАММ НС-В — в материалах бака и проточной части, в конфигурации отводов и в наличии обратного клапана и жидкостного глушителя в штатной комплектации.

Два типоразмера ряда 2: настольный на 15 л и напольный на 57 л

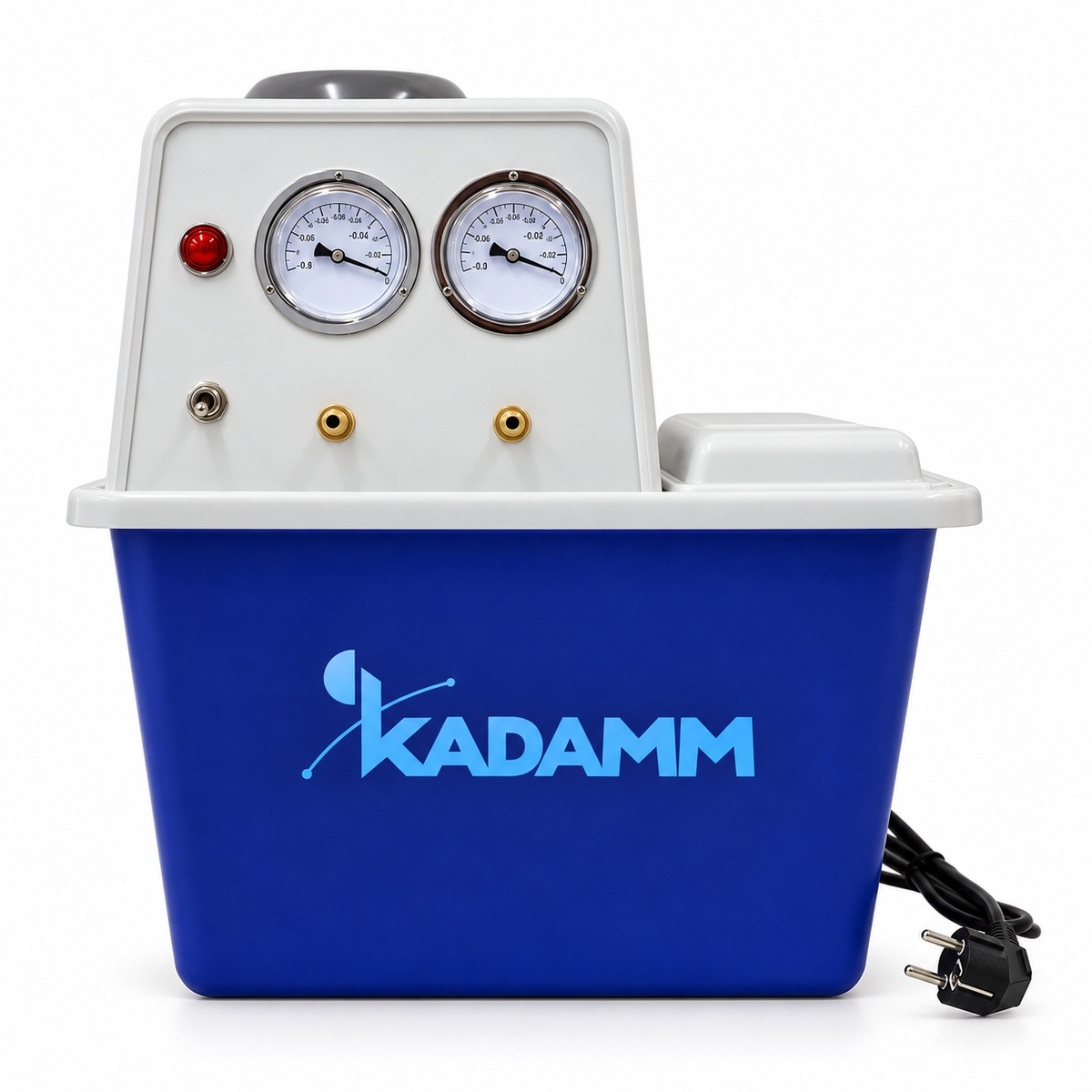

КАДАММ НС-В15.2 — насос 180 Вт с баком 15 л из полипропилена, двумя отводами с вакуумметрами, контуром циркуляции 80 л/мин при напоре 10 м, габаритами 385×280×420 мм и массой 11 кг; отводы работают раздельно или параллельно, выхлоп проходит через жидкостный глушитель. КАДАММ НС-В57 — напольный насос 370 Вт (под заказ — 550 Вт) на колёсах с баком 57 л из ПВХ, пятью отводами по 10 л/мин каждый, циркуляцией 100 л/мин при напоре 12 м, габаритами 450×350×820 мм и массой 36 кг. Корпус НС-В57 — сталь с электростатическим напылением или, во втором исполнении, нержавеющая сталь; корпус насоса и крыльчатка — из нержавеющей стали, эжекторный узел — медный, тройники, обратный клапан и штуцеры — из полипропилена. Питание обоих — 220 В, 50 Гц. Настольный насос рассчитан на один испаритель с фильтрацией рядом, напольный — на несколько приборов в одном помещении или на реактор с большим объёмом газовой фазы.

Оборотное водоснабжение и обратный клапан

Водокольцевой насос ряда 2 не подключается к водопроводу: та же вода из бака образует рабочее кольцо, принимает конденсат паров и прокачивается по контуру циркуляции. Это снимает два требования к помещению — подвод воды и слив — и оставляет только розетку 220 В. Обратный клапан на всасывании решает главную неприятность водокольцевых насосов: при выключении или падении оборотов вода из кольца под действием разрежения в системе стремится в вакуумную линию и может дойти до колбы испарителя или фильтрационной склянки. Клапан закрывает линию, и напуск атмосферы выполняется на приборе штатным краном, а не через насос. Жидкостный глушитель — выхлоп через слой воды в баке — снижает шум выброса и задерживает аэрозоль. При откачке агрессивных газов воду меняют чаще: кислые пары подкисляют её и ускоряют износ проточной части.

Материалы бака и проточной части

Бак настольного насоса выполнен из полипропилена, напольного — из ПВХ: оба материала не корродируют от воды с растворёнными растворителями, кислыми и солевыми парами, не требуют покраски и легко моются при смене воды. Уплотнения из фторкаучука стойки к маслам, углеводородам, ароматике и большинству органических растворителей, которые накапливаются в воде при отгонке. У НС-В57 корпус насосной части и крыльчатка — нержавеющая сталь, гидравлика собрана на полипропиленовых тройниках, штуцерах и обратном клапане, а второе исполнение с корпусом из нержавеющей стали предназначено для влажных помещений и агрессивной атмосферы. Такое сочетание материалов даёт насосу ряда 2 ресурс на воде, насыщенной растворителями, без специального ухода — достаточно регулярно менять воду и промывать бак.

Подбор насоса ряда 2 по объёму системы и растворителю

Правило подбора общее: остаточное давление насоса должно быть ниже давления кипения растворителя при температуре бани, а производительность — соответствовать объёму системы и скорости отгонки. Водокольцевой насос при 0.098 МПа даёт порядка 20–30 мбар (предел — давление паров воды при температуре кольца: 23 мбар при +20 °C), чего хватает для воды, спиртов, ацетона, этилацетата, гексана и дихлорметана при бане +40…+60 °C. КАДАММ НС-В15.2 берут к одному настольному испарителю РИ-1 или РИ-3 с фильтрацией на втором отводе; КАДАММ НС-В57 — к напольным РИ-10 на 10–50 л, к рубашечным реакторам РЕА-Р при вакуумной отгонке из колбы и к нескольким настольным приборам одновременно. Для возврата растворителя перед насосом ставят ловушку (конденсатор) ВА-Л; для ступенчатой отгонки смесей — контроллер вакуума КАДАММ ВА-К в линии.

Ряд 1 или ряд 2, водокольцевой или мембранный

Внутри водокольцевого семейства выбор простой: если нужны четыре рабочих места с вакуумметрами на столе — первый ряд КАДАММ НС-В15; если достаточно двух отводов, но важны обратный клапан, полипропиленовый бак и жидкостный глушитель — НС-В15.2. Для напольного насоса ряд 2 даёт бак 57 л вместо 50, колёса, циркуляцию 100 л/мин и исполнение 550 Вт. Развилка между типами насосов шире. Водокольцевой — самый недорогой вакуум 20–30 мбар, стойкий к парам и каплям, но с водой, которую нужно менять и утилизировать. Мембранный работает без воды и тише: химически стойкие КАДАММ НС-МХ дают 7–13 мбар, насосы с проточной частью PTFE КАДАММ НС-МП — до 0.6–2 мбар для ДМСО, ДМФА и досушивания. Масляные пластинчато-роторные КАДАММ НС-Р нужны для глубокого вакуума при сушке и лиофилизации, но пары растворителей портят масло, и ловушка перед ними обязательна. Когда задача — отгонка обычных растворителей и фильтрация при минимальных требованиях к помещению, ряд 2 водокольцевых насосов с оборотным водоснабжением закрывает её без компромиссов.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Водокольцевые насосы КАДАММ НС-В15.2 и НС-В57 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Контактирующие с водой и парами узлы — бак из полипропилена (НС-В15.2) или ПВХ (НС-В57), уплотнения из фторкаучука, полипропиленовые тройники, обратный клапан и штуцеры, нержавеющие корпус насосной части и крыльчатка у НС-В57. Насосы не являются взрывозащищёнными: при отгонке легковоспламеняющихся растворителей насос размещается вне взрывоопасной зоны, выхлоп отводится в вытяжку. Вода после работы с растворителями содержит их конденсат и утилизируется как жидкие химические отходы; при откачке агрессивных газов воду меняют чаще.

• Электробезопасность — питание 220 В, 50 Гц; мощность 180 Вт (НС-В15.2) или 370/550 Вт (НС-В57) — розетка с заземлением; электрическая часть отделена от бака.
• Защита вакуумной линии — обратный клапан на всасывании не пускает воду в систему при остановке; напуск атмосферы — штатным краном прибора.
• Химическая стойкость — бак PP/ПВХ, фторкаучук, нержавеющая крыльчатка; для кислых паров — более частая смена воды и промывка бака.
• Механическая безопасность — НС-В57 массой 36 кг перемещается на колёсах с пустым баком; перед работой колёса фиксируются, шланги не натянуты.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Уровень шума, класс защиты корпуса и единица производительности на отвод у НС-В15.2 в паспорте ряда не приводятся — уточняйте у менеджера перед заказом.
