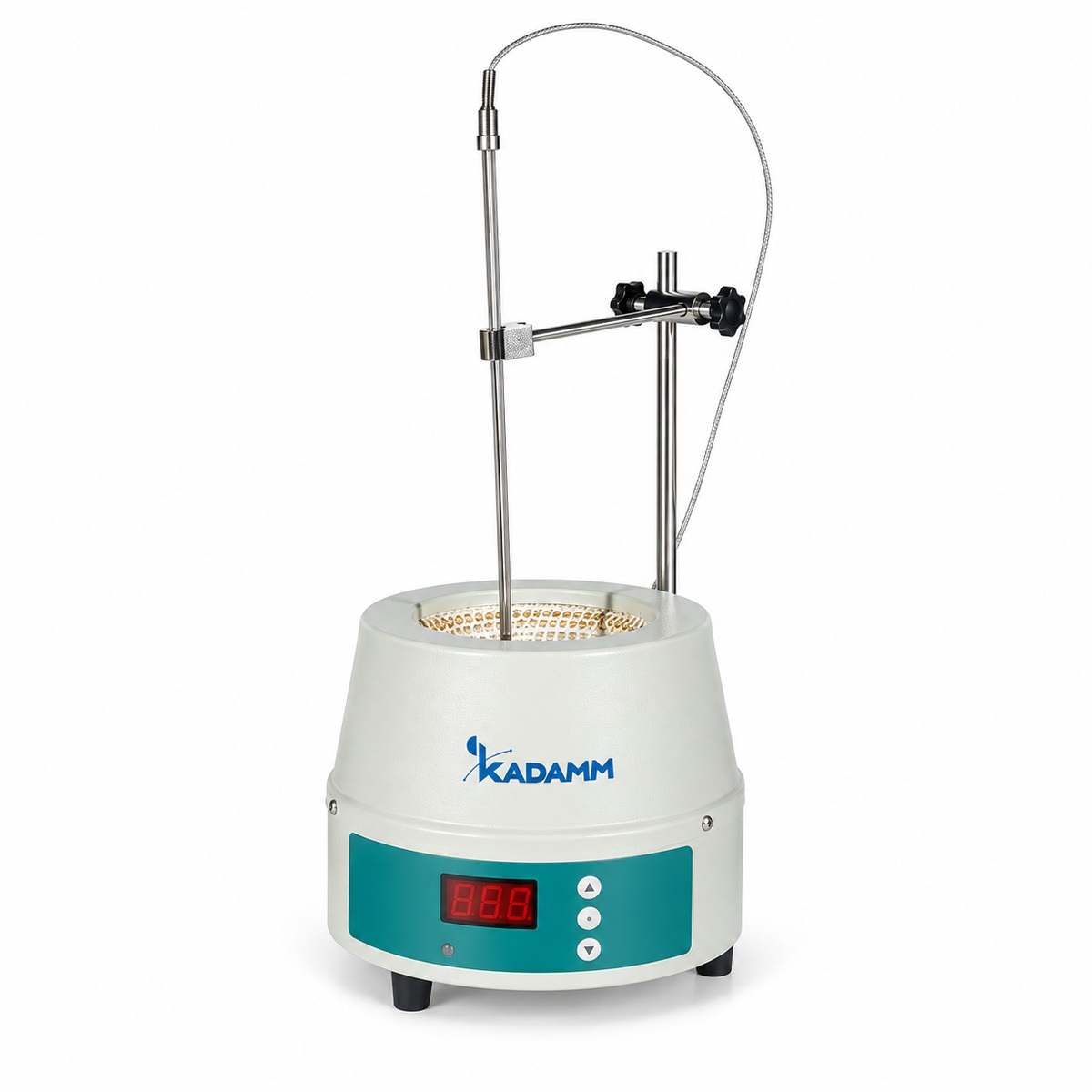

КАДАММ МШ-К — колбонагреватель 5–10 л для круглодонных колб, до 450 °C

КАДАММ МШ-К 5–10 л — колбонагреватели под круглодонные колбы укрупнённого объёма. Здесь заканчивается настольная лабораторная работа и начинается масштаб, близкий к опытному: пять и десять литров раствора, нагреватель на 800–1500 Вт, прибор весом до одиннадцати килограммов. Гнездо охватывает нижнюю полусферу колбы и отдаёт тепло по всей её площади — на таком объёме это единственный способ получить равномерное кипение без перегретого пятна на дне. В карточке восемь исполнений: два объёма, два температурных предела — 380 и 450 °C — и два варианта управления, аналоговая шкала или цифровой дисплей.

Состав ряда: восемь исполнений на два объёма

КАДАММ МШ-К5-380 — гнездо Ø245×150 мм под колбу 5 л, нагреватель 1000 Вт, предел 380 °C, аналоговая шкала, корпус Ø354×270 мм, масса 7 кг нетто. КАДАММ МШ-К5-380Ц — то же с цифровым дисплеем. КАДАММ МШ-К5-450 и МШ-К5-450Ц — исполнение на 450 °C с нагревателем 800 Вт, корпусом Ø350×250 мм и массой 8 кг. Под десятилитровую колбу идут КАДАММ МШ-К10-380 и МШ-К10-380Ц: гнездо Ø310×175 мм, нагреватель 1500 Вт, корпус Ø414×310 мм, масса 10.2 кг; а также МШ-К10-450 и МШ-К10-450Ц с пределом 450 °C, нагревателем 1200 Вт, корпусом Ø425×320 мм и массой 9.8 кг. Все восемь рассчитаны на непрерывный режим.

Пять и десять литров: что меняется в работе

На этом объёме прибор перестаёт быть вещью, которую переставляют по столу. Полная десятилитровая колба весит больше десяти килограммов сама по себе, и вместе с обвязкой это уже стационарная сборка: её собирают один раз на постоянном месте в вытяжном шкафу и там эксплуатируют. Соответственно меняется и подход к креплению — штатив должен быть рассчитан на реальную нагрузку, а не на пробирку.

Меняется и цена ошибки. Перегретое пятно на дне литровой колбы портит порцию реактива; то же самое на десяти литрах — это потерянная многочасовая работа и очистка стекла от пригоревшего осадка. Поэтому на укрупнённых объёмах требования к равномерности нагрева и к автоматическому поддержанию уставки становятся жёстче, чем на настольных типоразмерах.

Мощность 800–1500 Вт

Нагреватель 1000 Вт стоит на пятилитровом исполнении с пределом 380 °C, 800 Вт — на исполнении с пределом 450 °C; у десятилитровых это 1500 и 1200 Вт соответственно. В пересчёте на содержимое — порядка 120–200 Вт на литр, то есть удельная мощность ниже, чем на малых колбах. Так и должно быть: у большой колбы велика площадь контакта с гнездом, тепло передаётся эффективнее, а избыточная мощность на инертной системе даёт только перерегулирование.

Практическое следствие — время выхода на режим здесь измеряется десятками минут, а не минутами. Это нормально и учитывается в планировании: прибор включают заранее, а загрузку ведут так, чтобы не приходилось охлаждать и снова греть большой объём. Точные цифры зависят от среды, заполнения и теплоотвода через холодильник — это оценка, а не паспортный параметр.

380 или 450 °C

Предел 380 °C закрывает основную массу задач: водные растворы, отгонку растворителей, длительное упаривание. Исполнение 450 °C берут под высококипящие среды и минерализацию. Конструктивно у него гнездо со стеклотканью и уплотнением из алюмосиликатной ваты — более толстая теплоизоляция, из-за которой та же скорость выхода достигается меньшей мощностью.

Габариты и масса на этом типоразмере различаются уже не так резко, как на младших: у пятилитровых исполнений это Ø354×270 мм и 7 кг против Ø350×250 мм и 8 кг, у десятилитровых — Ø414×310 мм и 10.2 кг против Ø425×320 мм и 9.8 кг. Выбор здесь определяется пределом температуры, а не размерами.

Обвязка, вытяжка и место

Колба на пять и особенно на десять литров требует продуманного места. Нужен вытяжной шкаф достаточной глубины, штатив с надёжным основанием, устойчивая подача воды в обратный холодильник на всё время процесса и свободный подход к колбе с двух сторон — снимать и ставить её в одиночку неудобно и небезопасно. Прибор ставят так, чтобы кабель не проходил под колбой и не мешал снятию сосуда.

Колбонагреватель — электронагревательный прибор лабораторного назначения. Поставка сопровождается декларацией соответствия ТР ТС 004/2011 и ТР ТС 020/2011; производство сертифицировано по ISO 9001.

Прибор не является взрывозащищённым. Работа с легковоспламеняющимися растворителями в объёме нескольких литров — только в вытяжном шкафу; для взрывоопасных зон нужно оборудование с соответствующей маркировкой, подбор согласуйте с менеджером.

• Электробезопасность — Нагреватель до 1500 Вт: розетка с заземлением на линии, не разделённой с другой мощной нагрузкой; кабель вне зоны нагрева и вне траектории снятия колбы.
• Устойчивость и крепление — Полная десятилитровая колба весит более десяти килограммов: ровная устойчивая опора, штатив с надёжным основанием, фиксация за горло, вес обвязки — на штатив.
• Подъём и снятие колбы — Снимать и устанавливать полную колбу такого объёма в одиночку небезопасно; предусмотрите свободный подход с двух сторон.
• Термическая безопасность — Гнездо и колба долго остаются горячими; работа в термостойких перчатках, снятие — только держателем за горло.
• Отвод тепла и вытяжка — Устойчивая подача воды в обратный холодильник на всё время процесса; вытяжной шкаф достаточной глубины под сборку целиком.
• Документы в поставке — Паспорт изделия, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Класс защиты корпуса, тип терморегулятора и комплектность конкретной поставки — в паспорте изделия; уточняйте у менеджера.

Прибор этого типоразмера ставят стационарно: сборку колба–холодильник–штатив собирают один раз на постоянном месте и там эксплуатируют. От лаборатории нужны вытяжной шкаф достаточной глубины, устойчивая опора, розетка с заземлением и штатив, рассчитанный на вес полной колбы.

После установки

• Замер времени выхода — Засечь время до кипения на типовой загрузке и записать: рост в дальнейшем указывает на износ нагревателя или загрязнение гнезда.
• Проверка подачи воды — Многочасовой режим требует устойчивого охлаждения: проверьте, что подача в холодильник не зависит от разбора воды в помещении и не падает, когда на том же стояке открывают другой кран.
• Осмотр гнезда — Прогары и уплотнения от пролитого — повод заменить гнездо до отказа нагревателя.
• Порядок остановки — Сначала снимают нагрев и дают системе остыть, и только потом разбирают обвязку и снимают колбу. Полную колбу такого объёма не переносят: её опорожняют на месте, в гнезде, и только затем снимают пустой сосуд.
