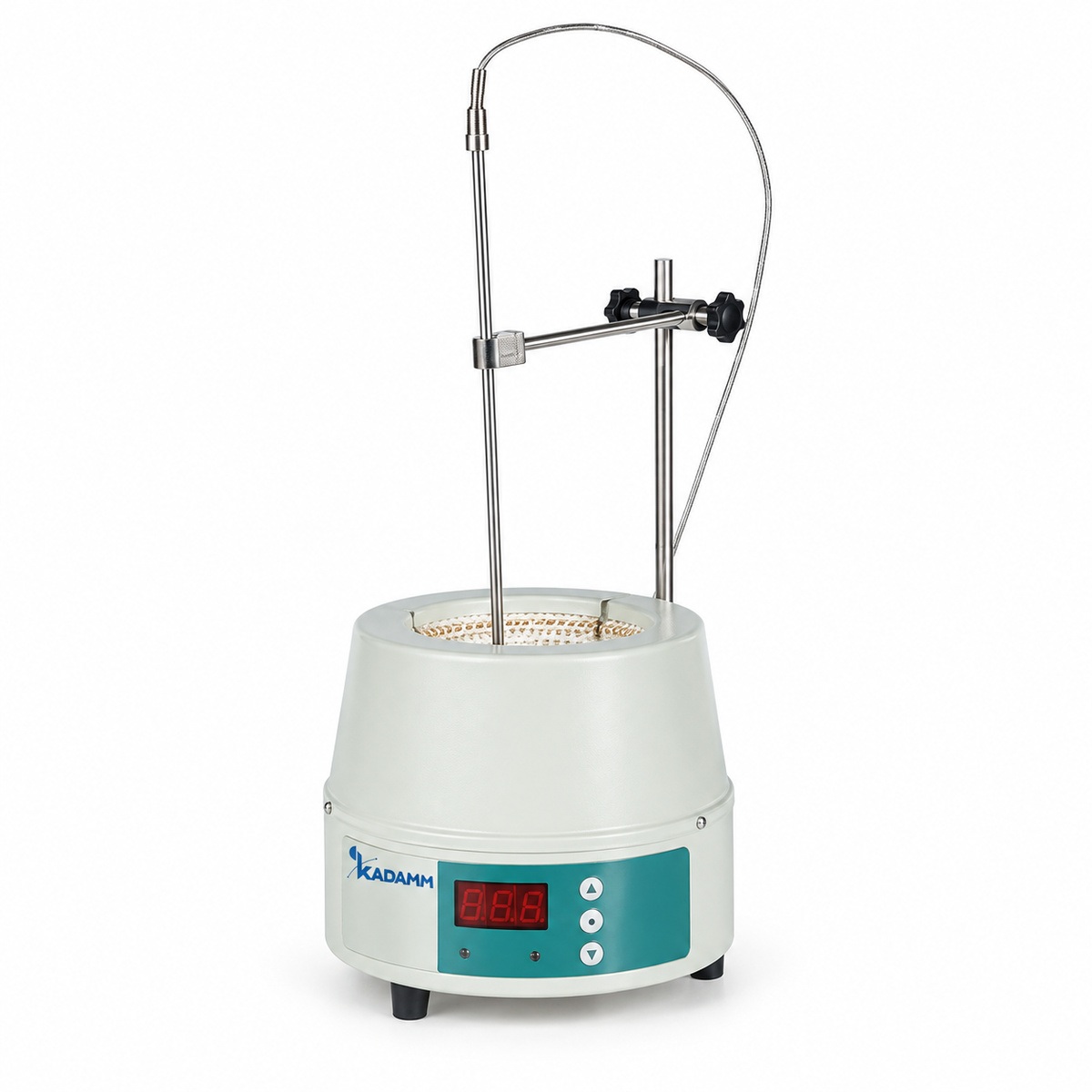

КАДАММ МШ-К — колбонагреватель лабораторный 20–50 л, до 450 °C

КАДАММ МШ-К 20–50 л — самые крупные колбонагреватели ряда. Двадцать и пятьдесят литров в круглодонной колбе — это уже опытно-промышленный масштаб, где прибор становится частью стационарной установки: нагреватель на 2500–6000 Вт, корпус до Ø690 мм, масса до 53 кг. Гнездо охватывает нижнюю полусферу колбы и распределяет по ней всю мощность — единственный способ греть такой объём стекла без разрушающих температурных напряжений. В карточке шесть исполнений: два объёма и варианты по пределу температуры и управлению.

Состав ряда: шесть исполнений

КАДАММ МШ-К20-380 — гнездо Ø380×190 мм под колбу 20 л, нагреватель 2500 Вт, предел 380 °C, аналоговая шкала, корпус Ø489×285 мм, масса 13.3 кг нетто. КАДАММ МШ-К20-380Ц — то же с цифровым дисплеем. КАДАММ МШ-К20-450 и МШ-К20-450Ц — исполнение с пределом 450 °C, тем же нагревателем 2500 Вт, корпусом Ø470×340 мм и массой 16 кг. Под пятидесятилитровую колбу идут КАДАММ МШ-К50-380 и МШ-К50-380Ц: гнездо Ø480×270 мм, нагреватель 6000 Вт, корпус Ø690×475 мм, масса 53 кг нетто и 68 кг брутто. Исполнение на 450 °C для пятидесяти литров в ряду не представлено.

Шесть киловатт: что это значит для подключения

Пятидесятилитровое исполнение несёт нагреватель 6000 Вт. По паспорту прибор питается от однофазной сети 220 В — при такой мощности это порядка 27 ампер рабочего тока, то есть отдельная линия с автоматом соответствующего номинала, кабель подходящего сечения и согласование с электриком до поставки. Обычная лабораторная розетка такую нагрузку не держит.

У двадцатилитровых исполнений нагреватель 2500 Вт — около 11 ампер, что укладывается в стандартную линию 16 А при условии, что на ней нет другой мощной нагрузки. Конкретное исполнение по питанию для вашей поставки уточняйте у менеджера: это тот параметр, который согласуют до заказа, а не после доставки прибора.

Масса и стационарность

Пятидесятилитровое исполнение весит 53 килограмма нетто и 68 брутто — это оборудование, которое устанавливают на постоянное место и не перемещают. Под него нужен стол или подставка с соответствующей несущей способностью, а распаковка и установка выполняются как минимум вдвоём. Двадцатилитровые исполнения легче — 13.3 и 16 кг, — но и они относятся к стационарным.

Отдельно продумывается обвязка. Полная пятидесятилитровая колба — это десятки килограммов стекла и жидкости; штатив, лапки и опора должны быть рассчитаны именно на такую нагрузку, а подход к колбе нужен с двух сторон. Наполнять и опорожнять сосуд такого объёма переливанием неудобно — обычно предусматривают насос или заранее планируют схему загрузки.

Когда колба 20–50 л, а когда реактор

На этом объёме колбонагреватель конкурирует уже не с плиткой, а с реактором. Колба выигрывает простотой и ценой: стекло, гнездо, штатив — и установка работает. Реактор выигрывает всем остальным: рубашка даёт и нагрев, и охлаждение, верхнеприводная мешалка перемешивает вязкие и многофазные среды, нижний слив убирает переливание, а порты в крышке позволяют дозировать и отбирать пробу не разбирая обвязку.

Практическое правило: если процесс сводится к нагреву и кипячению однородной среды — колба с колбонагревателем остаётся разумным выбором. Как только требуется перемешивание, охлаждение или управление подачей реагентов, переходят на рубашечные реакторы 10–100 л.

Предел температуры

Двадцатилитровые исполнения доступны с пределом 380 и 450 °C, пятидесятилитровые — только 380 °C. Как и на младших типоразмерах, исполнение 450 °C отличается гнездом со стеклотканью и уплотнением из алюмосиликатной ваты: лучше держит тепло, меньше греет воздух вокруг, дольше остывает. Мощность нагревателя при этом одинакова — 2500 Вт у обоих двадцатилитровых вариантов.

Колбонагреватель — электронагревательный прибор лабораторного назначения. Поставка сопровождается декларацией соответствия ТР ТС 004/2011 и ТР ТС 020/2011; производство сертифицировано по ISO 9001.

Прибор не является взрывозащищённым. Работа с легковоспламеняющимися средами в объёме десятков литров требует вытяжки и организационных мер; для взрывоопасных зон нужно оборудование с соответствующей маркировкой — подбор согласуйте с менеджером до заказа.

• Электробезопасность — Двадцатилитровые исполнения — 2500 Вт, около 11 А: линия 16 А без другой мощной нагрузки. Пятидесятилитровое — 6000 Вт, порядка 27 А: отдельная линия с автоматом соответствующего номинала, сечение кабеля и подключение согласуются с электриком.
• Несущая способность опоры — Масса прибора до 53 кг нетто плюс полная колба: стол или подставка должны быть рассчитаны на суммарную нагрузку.
• Устойчивость и крепление — Штатив, лапки и опора подбираются под вес полной колбы; подход к сосуду нужен с двух сторон.
• Термическая безопасность — Гнездо и стекло остаются горячими длительное время; работа в термостойких перчатках, снятие колбы — только после остывания.
• Отвод тепла и вытяжка — Устойчивая подача воды в обратный холодильник на всё время процесса; вытяжка рассчитывается под объём выделяющихся паров.
• Документы в поставке — Паспорт изделия, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Исполнение по питанию, класс защиты корпуса и комплектность конкретной поставки согласуются до заказа; уточняйте у менеджера.

Приборы этого типоразмера монтируются стационарно, и подготовка площадки начинается до поставки: нужны опора с достаточной несущей способностью, подведённое питание под мощность нагревателя и вытяжка, рассчитанная на объём процесса.

После установки

• Контроль линии питания — На пятидесятилитровом исполнении в первые часы работы проверяют нагрев кабеля и автомата — это штатная проверка для нагрузки в несколько киловатт.
• Замер времени выхода — Записать время выхода на режим при типовой загрузке как эталон для дальнейшего контроля состояния нагревателя.
• Осмотр гнезда — Прогары и уплотнения от пролитого — повод заменить гнездо; на крупном типоразмере запасное гнездо держат на складе.
• Порядок остановки — Сначала снимают нагрев, дают системе остыть и только потом разбирают обвязку и опорожняют колбу.
