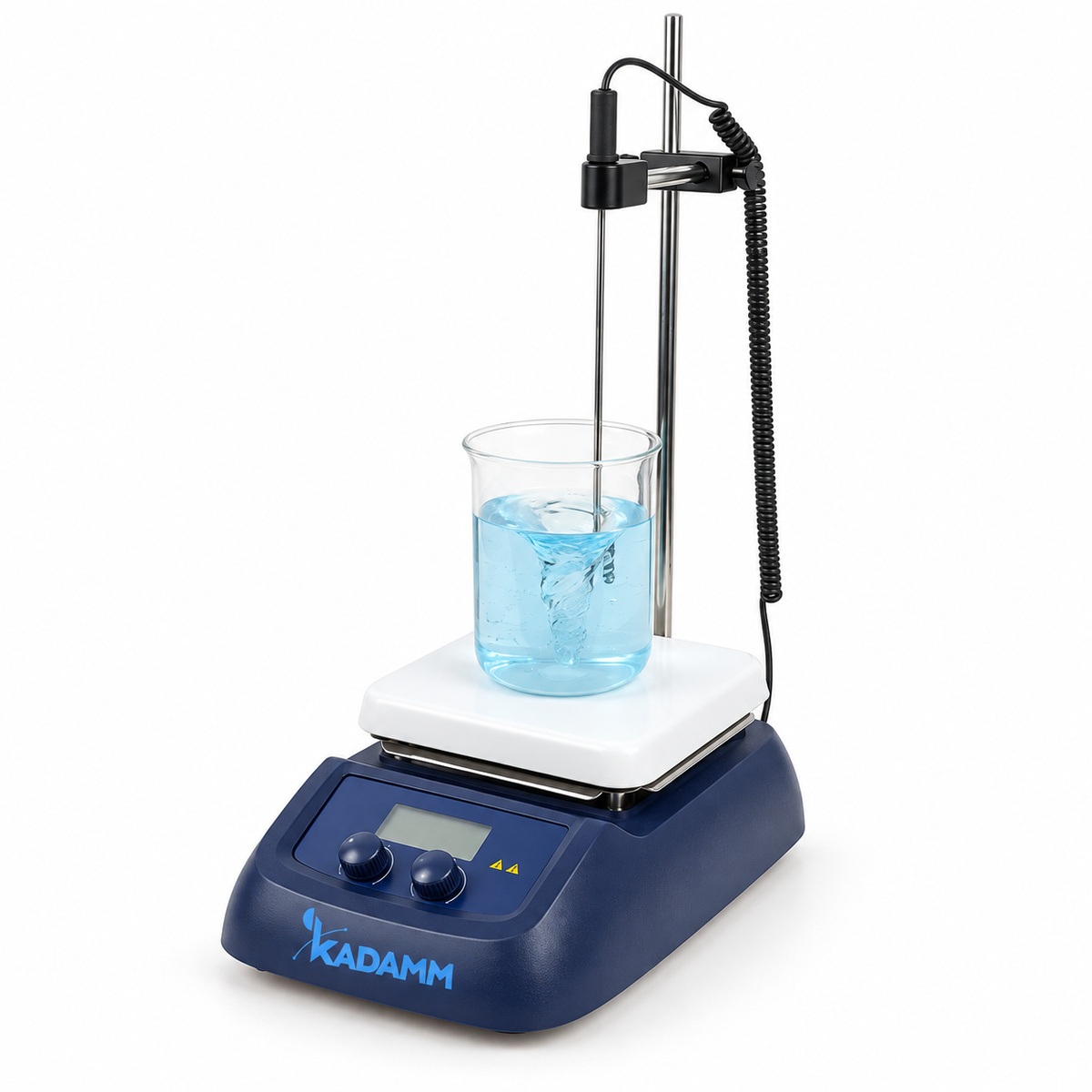

КАДАММ МШ-МП — магнитная мешалка с подогревом 10–20 л, до 550 °C

КАДАММ МШ-МП 10–20 л — магнитные мешалки с подогревом для больших объёмов. Здесь приборы выходят на мощность 1000 Вт и предел 550 °C, получают интерфейс RS232 для связи с компьютером и рабочую поверхность из стеклокерамики 184×184 мм. Магнитная мешалка 20 л — самый крупный типоразмер ряда с подогревом: дальше по объёму либо отказываются от нагрева, либо переходят на реакторное оборудование. В карточке восемь исполнений на объёмы 10 и 20 л.

Состав ряда: восемь исполнений

На 10 л: КАДАММ МШ-МП10-250 — нержавеющая сталь Ø175 мм, нагрев 800 Вт до 250 °C, таймер 1–250 минут; КАДАММ МШ-МП10-350 — алюминий с керамическим покрытием 180×180 мм, 800 Вт до 350 °C, обороты 100–2000 об/мин с реверсом, таймер до 99 часов, внутренний и внешний датчики PT1000; КАДАММ МШ-МП10-550 — стеклокерамика 184×184 мм, нагрев 1000 Вт до 550 °C с шагом 5 °C. На 20 л: КАДАММ МШ-МП20-280К на микрокристаллическом стекле с RS232, КАДАММ МШ-МП20-340А и МШ-МП20-340Н с керамическим покрытием на алюминии и нержавейке, КАДАММ МШ-МП20-380 с поверхностью 184×184 мм и потреблением 900 Вт, КАДАММ МШ-МП20-550 — стеклокерамика, 1000 Вт, предел 550 °C с шагом 1 °C и точностью оборотов ±1 об/мин.

Стеклокерамика и предел 550 °C

Исполнения на 550 °C выделяются из всего ряда: обычные покрытия такую температуру не держат, и здесь применена стеклокерамика 184×184 мм — тот же материал, что в варочных панелях, но лабораторного исполнения. Она выдерживает высокие температуры, химически стойка и не деформируется при резком нагреве.

Предел 550 °C открывает задачи, недоступные остальным исполнениям: работа с расплавами солей, высокотемпературное озоление, подготовка проб к спектральному анализу. Шаг задания температуры при этом разный — 5 °C у десятилитрового исполнения и 1 °C у двадцатилитрового, а точность поддержания на верхней части диапазона составляет ±1 % от уставки.

RS232: зачем интерфейс на мешалке

Интерфейс RS232 есть у исполнений МШ-МП20-280К, 340А, 340Н в цифровом варианте и 550. Он позволяет подключить прибор к компьютеру: задавать режим программно, читать текущие показания и записывать их в журнал. Для аккредитованных лабораторий это способ обеспечить прослеживаемость — температура и обороты фиксируются автоматически, а не переписываются оператором в тетрадь.

Второй сценарий — длительные процессы с изменением режима по программе. Вместо того чтобы присутствовать при каждом переходе, оператор задаёт профиль заранее. Уточняйте у менеджера состав программного обеспечения и протокол обмена для конкретного исполнения: эта часть отличается между приборами.

Реверс у исполнения 350 °C

У МШ-МП10-350 заявлен реверс — периодическая смена направления вращения якоря. Это не декоративная функция: при перемешивании суспензий однонаправленное вращение выносит твёрдую фазу к стенкам сосуда центробежной силой, и в центре образуется зона, где частицы оседают. Смена направления разрушает установившийся поток и возвращает частицы в объём.

Полезен реверс и при работе с волокнистыми материалами, которые наматываются на якорь. Периодическое реверсирование разматывает намотку, и перемешивание не прекращается. Для однородных растворов функция избыточна — там достаточно постоянного вращения.

Мощность, посуда и устойчивость

Нагрев в ряду составляет 500–1000 Вт, при этом на двадцати литрах удельная мощность падает до 25–50 Вт на литр. Выход на режим здесь занимает продолжительное время, и это нормально: прибор рассчитан на поддержание температуры большого объёма, а не на быстрый разогрев.

Двадцать литров раствора весят двадцать килограммов, и это вместе с посудой ложится на рабочую поверхность и на стол. Опора должна выдерживать суммарную нагрузку, сосуд — опираться на площадку целиком, а ёмкость такого объёма наполняют уже установленной на прибор.

Магнитная мешалка с подогревом — электронагревательный прибор лабораторного назначения. Поставка сопровождается декларацией соответствия ТР ТС 004/2011 и ТР ТС 020/2011; производство сертифицировано по ISO 9001.

Приборы не относятся к взрывозащищённому оборудованию. Поверхность при 550 °C воспламеняет пары растворителей: работа с летучими средами ведётся только в вытяжном шкафу с достаточной производительностью.

• Электробезопасность — 100–240 В, потребление до 1050 Вт: отдельная розетка на линии без другой мощной нагрузки, кабель вне зоны нагрева.
• Несущая способность опоры — Двадцать литров раствора плюс посуда плюс прибор — суммарную нагрузку стол должен выдерживать без прогиба.
• Остаточное тепло при 550 °C — Поверхность остывает очень долго и внешне не отличается от холодной: проверка только бесконтактная, зона вокруг прибора обозначается.
• Термостойкость посуды — При 550 °C обычное лабораторное стекло не применяют: нужна посуда, рассчитанная на такую температуру.
• Устойчивость сосуда — Ёмкость ставят по центру площадки с опорой на неё целиком; наполняют уже на приборе.
• Выбор якоря — Длинный якорь с покрытием, стойким к рабочей температуре; при высоких температурах обычные оболочки деградируют.
• Документы в поставке — Паспорт изделия, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Наличие RS232, реверса, таймера и тип датчика отличаются по исполнениям — смотрите таблицу характеристик и паспорт конкретной поставки.

Приборы этого типоразмера ставят на постоянное место: под них нужны прочная опора, выделенная розетка и вытяжка, рассчитанная на объём процесса. Двадцать литров раствора при 550 °C — это уже не настольный эксперимент.

После установки

• Контроль нагрузки на линию — После выхода на режим проверяют нагрев кабеля и автомата — для киловаттной нагрузки это штатная процедура.
• Замер разрыва «плита — среда» — На двадцати литрах он максимальный в ряду: без внешнего датчика фактическая температура раствора может сильно отличаться от уставки.
• Проверка реверса на рабочей среде — У исполнения с реверсом подбирают период смены направления так, чтобы осадок не успевал скапливаться.
• Осмотр стеклокерамики — Сколы и трещины недопустимы: повреждённая поверхность при 550 °C представляет опасность.
• Обозначение горячей зоны — Рабочее место вокруг прибора помечают: поверхность после 550 °C внешне не отличается от холодной и остывает очень долго, а рядом обычно работают несколько человек.
