Как устроена очистка воздуха в боксе
Вентилятор забирает воздух помещения через предфильтр и продавливает его через основной фильтр, после которого начинается ламинарный поток. В ламинарном шкафу и ПЦР-боксе основной фильтр один — на подаче в рабочую зону. В боксе микробиологической безопасности II класса их два: фильтр подачи защищает пробу, фильтр выброса очищает воздух, который уходит в помещение или в воздуховод. У боксов для цитостатиков, например КАДАММ ББК-ЦТ, выброс очищается в две ступени: ULPA, затем HEPA.
Предфильтр

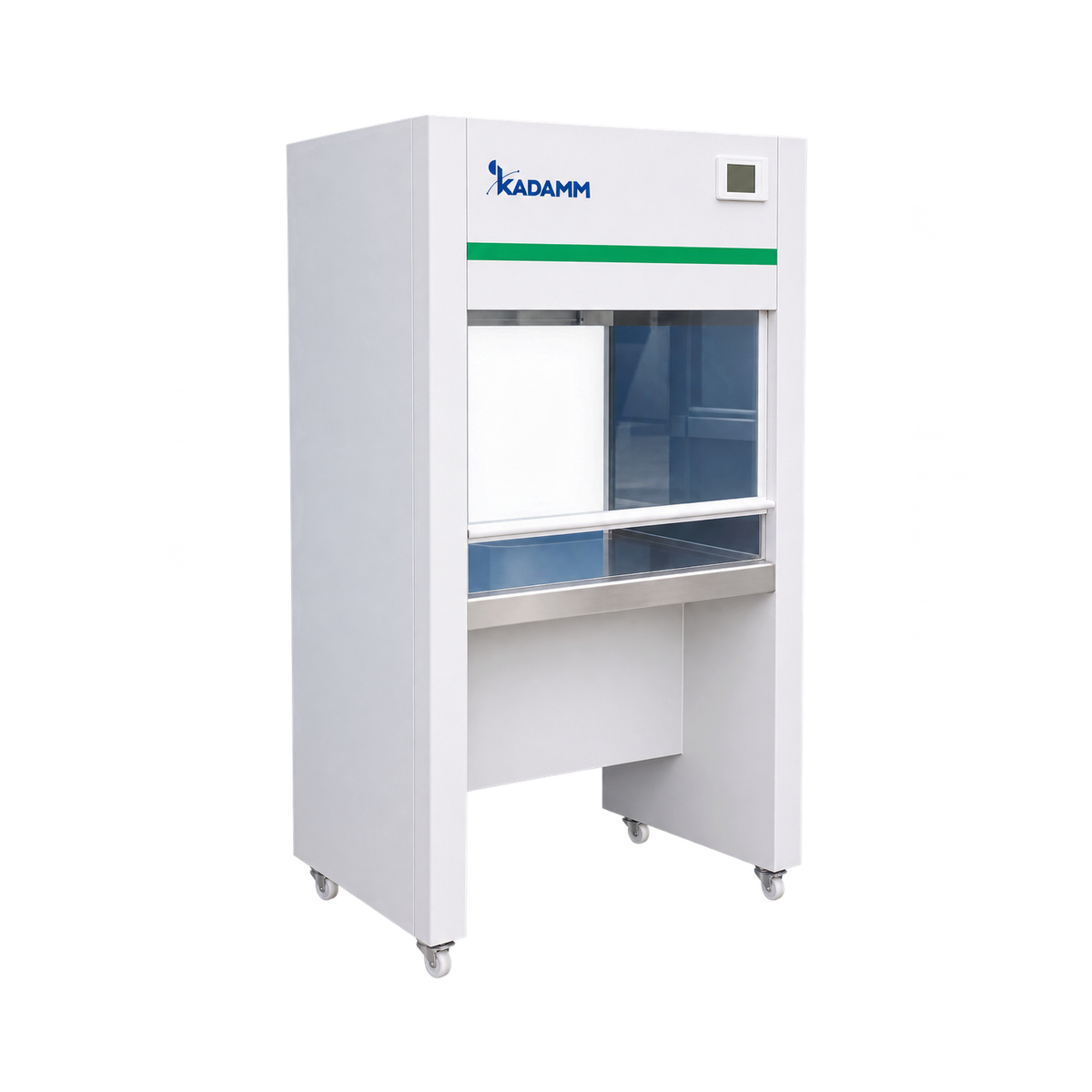

Предфильтр — грубая ступень из полиэфирного волокна. У КАДАММ ЛАМ-ВБ это моющийся фильтр класса G3, у ПЦР-боксов КАДАММ ПЦР — моющийся предфильтр из полиэфирного волокна. Он задерживает пыль, ворс, волокна одежды и не даёт им забивать дорогой основной фильтр. Предфильтр снимают и промывают, когда он загрязнится, — как правило, раз в несколько месяцев.
Основной фильтр
HEPA — складчатое полотно из стекловолокна в жёсткой рамке с уплотнением. Задерживает он не как сито: мелкие частицы оседают на волокнах за счёт диффузии, крупные — за счёт инерции и касания. Отсюда главная особенность HEPA, о которой речь ниже: хуже всего он ловит не самые мелкие частицы, а частицы промежуточного размера.
Классы фильтров: H13, H14, ULPA
Классы высокоэффективных фильтров задаёт европейский стандарт EN 1822 (в России — ГОСТ Р ЕН 1822-1-2010). Класс определяют по интегральной эффективности на частицах наиболее проникающего размера (MPPS) — того, который фильтр пропускает лучше всего. Для типовых стекловолоконных фильтров он лежит примерно в диапазоне 0,1–0,3 мкм.
| Класс по EN 1822 | Группа | Интегральная эффективность на MPPS, не менее | Пропускает частиц из 100 000 |
|---|---|---|---|
| H13 | HEPA | 99,95 % | 50 |
| H14 | HEPA | 99,995 % | 5 |
| U15 | ULPA | 99,9995 % | 0,5 |
Почему в паспорте «при 0,3 мкм» и «при 0,12 мкм»
В паспортах боксов эффективность указывают вместе с размером частиц, на котором она получена. Частицы 0,3 мкм — классический ориентир для HEPA, близкий к наиболее проникающему размеру. Запись «99,995 % при 0,3 мкм» означает, что из 100 000 частиц этого размера фильтр пропускает не больше пяти. У ULPA в наших боксах указано 99,9995 % при 0,12 мкм — на порядок меньше проскока и на более мелких частицах.
H14 и ULPA в ламинарном боксе: что это даёт

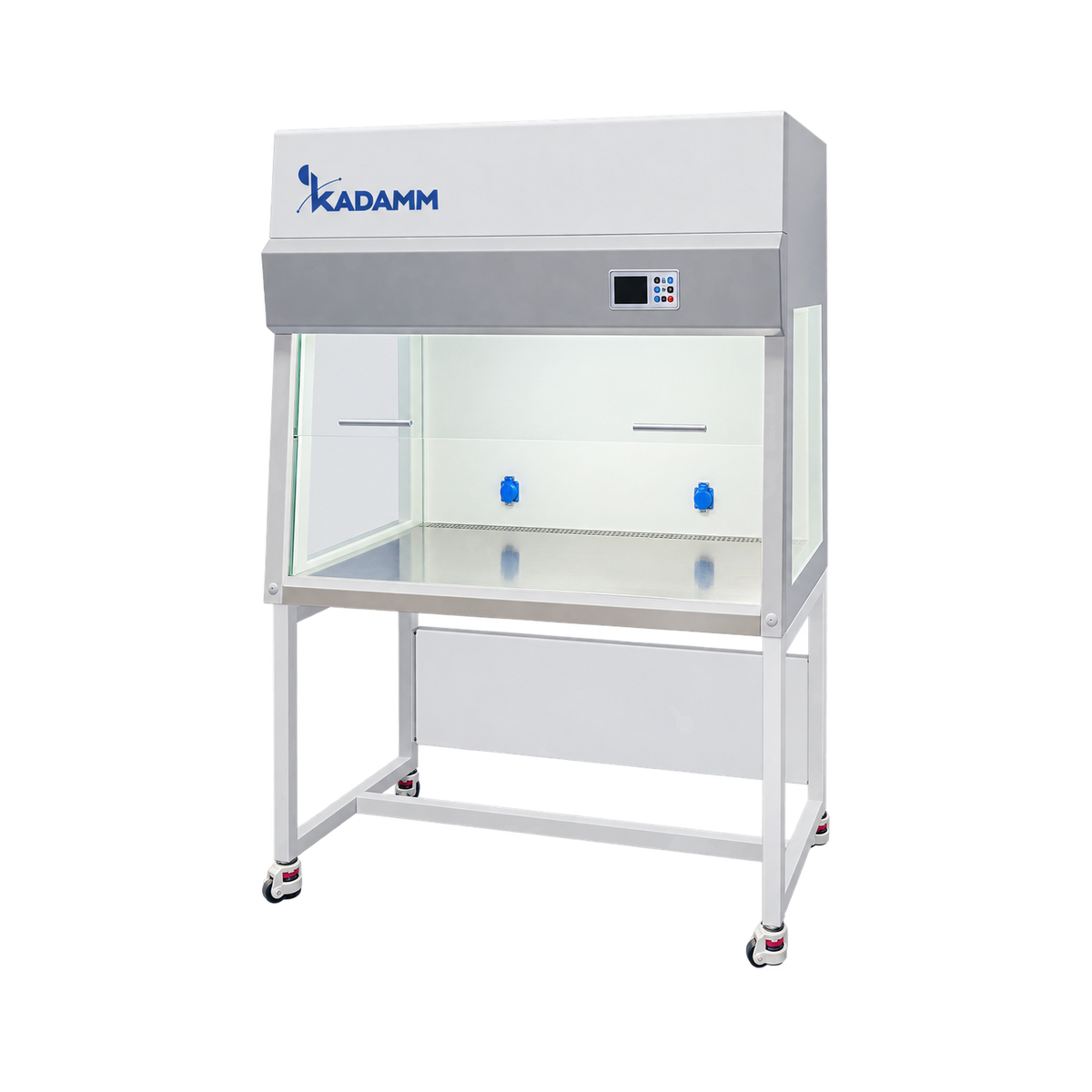

Фильтр H14 обеспечивает в рабочей зоне чистоту ISO 5 по ГОСТ Р ИСО 14644-1 — так у КАДАММ ЛАМ-ВБ, КАДАММ ЛАМ-ГБ и КАДАММ ПЦР-С. Пара фильтров ULPA у КАДАММ ББК-А2С моделей 1050–1800 мм даёт в зоне ISO 4. Заменить H14 на фильтр класса ниже ради экономии — значит не гарантировать паспортный класс чистоты.
Какие фильтры стоят в боксах КАДАММ
Размер фильтра для заказа указан в карточке модели. Ниже — модели, у которых размеры приведены в характеристиках; по остальным размер подтверждает менеджер по серийному номеру бокса.
| Модель | Фильтр | Размер Д×Ш×В, мм |
|---|---|---|
| ЛАМ-ВБ850Ф, ЛАМ-ГБ850 | HEPA, 1 шт. | 695×455×50 |
| ЛАМ-ВБ1040, ЛАМ-ВБ1040Ф | HEPA, 1 шт. | 865×555×50 |
| ЛАМ-ВБ1300Ф, ЛАМ-ГБ1300 | HEPA, 1 шт. | 1135×453×50 |
| ЛАМ-ВН680, ЛАМ-ГН650 | HEPA (у ЛАМ-ВН680 — H14) | 475×410×38 |
| ЛАМ-ВН850, ЛАМ-ГН850 | HEPA (у ЛАМ-ВН850 — H14) | 675×410×38 |
| ЛАМ-ВДБ1530 | HEPA, 1 шт. | 1355×553×50 |
| ББК-А2117, ББК-Б2117 | подача / выброс | 990×460×70 / 640×440×90 |
| ББК-А2147, ББК-Б2147 | подача / выброс | 1290×460×70 / 880×440×90 |
| ББК-А2177, ББК-Б2177 | подача / выброс | 1590×460×70 / 1240×440×90 |
Класс фильтра у отдельных компактных моделей отличается от H14 — эффективность конкретной модели указана в её карточке. При заказе сменного фильтра называйте модель бокса и размер, а лучше пришлите фото этикетки установленного фильтра.
Ресурс: когда менять HEPA
Фиксированного ресурса в часах у HEPA нет: срок зависит от пыльности помещения, наработки и того, как часто моют предфильтр. По мере работы фильтр накапливает частицы, его сопротивление растёт, и вентилятору приходится работать интенсивнее, чтобы держать прежнюю скорость. Пока запас есть, бокс работает как новый — эффективность забитого фильтра не падает, падает только расход.
Признаки, что пора менять
- Скорость не достигается. Фильтр меняют, если на предельных оборотах вентилятора нужная скорость потока уже не достигается.
- Растёт перепад давления. У многих моделей сопротивление и часы работы фильтра выведены на экран, а при выходе за предел срабатывает сигнал.
- Счёт частиц. Зона перестала держать класс чистоты, и причина не в помещении и не в работе оператора.
- Повреждение. Проскок при испытании целостности, вмятина или надрыв полотна, отслоение уплотнения после переезда.
В моделях с EC-вентилятором, например КАДАММ ББК-А2Е, контроллер плавно добавляет обороты по мере роста сопротивления фильтров, и поток в проёме не слабеет. Это удобно, но запас оборотов тоже конечен, поэтому показания всё равно записывают в журнал и смотрят на тренд.
Как проходит замена
- Обеззараживание. Фильтры бокса микробиологической безопасности контактировали с биологическим материалом, поэтому перед вскрытием бокс обеззараживают по процедуре, принятой в лаборатории.
- Демонтаж. Старый фильтр снимают, не касаясь полотна, и упаковывают как отходы соответствующего класса.
- Установка. Новый фильтр того же размера и класса ставят по стрелке направления потока, равномерно поджимая уплотнение по периметру.
- Проверка. Испытание целостности фильтра и уплотнения, замер скоростей потока и, если нужно, счёт частиц для подтверждения класса чистоты. Без этого шага замена не закончена.
Замену фильтров в боксах II и III класса выполняет сервисный инженер. Предфильтр оператор моет сам. Что и какими приборами измеряют после замены, разобрано в статье «Проверка защитной эффективности БМБ и валидация».
Как продлить срок службы фильтра
- Мыть предфильтр по мере загрязнения и не работать без него.
- Не ставить бокс у двери, в проходе и рядом с пыльным оборудованием.
- Держать на столе минимум упаковки: картон и бумага — главные источники ворса.
- Выключать бокс, если методика не требует непрерывной работы, и включать заранее перед работой.
- Записывать скорость и сопротивление фильтра в журнал — так замену планируют, а не узнают о ней по тревоге.
Порядок ежедневной работы с боксом — в статье «Правила работы в ламинарном боксе».
