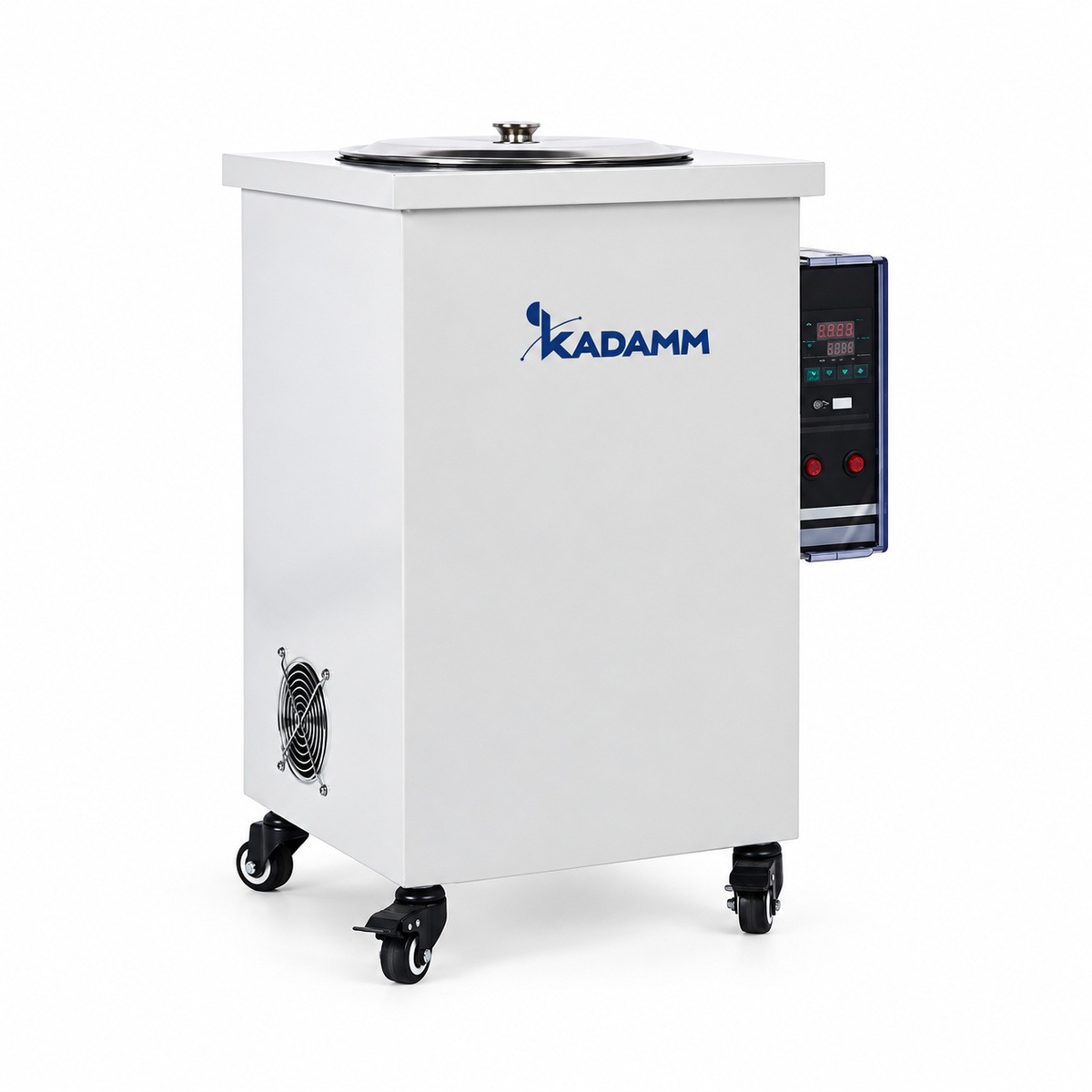

КАДАММ ЦТ-Б — масляная баня лабораторная циркуляционная 5–100 л, до +200 °C

КАДАММ ЦТ-Б — циркуляционные масляные бани от комнатной температуры до +200 °C с магнитным герметичным насосом: шесть объёмов 5, 10, 20, 30, 50 и 100 л под рубашки реакторов до 100 л. Насос с магнитной муфтой не имеет сальника на валу и даёт подачу 15–25 л/мин с регулировкой расхода; теплоноситель — силиконовое масло до +200 °C или вода до +95 °C. Регулятор держит температуру бани с погрешностью не более 2.5 % от уставки — около ±2.5 °C при +100 °C и до ±5 °C при +200 °C; в линии питания стоит автоматический выключатель. Это самая простая схема жидкостного термостата в линейке КАДАММ — открытая баня, насос, нагреватель и регулятор без дополнительных узлов — для процессов, где не нужны ни +250 °C, ни ±1 °C, а нужна надёжная прокачка горячего масла через рубашку.

Шесть объёмов бани от 5 до 100 л

КАДАММ ЦТ-Б5 — баня 5 л под реакторы с рубашкой до 5 л; КАДАММ ЦТ-Б10 — 10 л под реакторы до 10 л; КАДАММ ЦТ-Б20 — 20 л под реакторы до 20 л; КАДАММ ЦТ-Б30 — 30 л под реакторы до 30 л; КАДАММ ЦТ-Б50 — 50 л под реакторы до 50 л; КАДАММ ЦТ-Б100 — 100 л под реакторы до 100 л. Диапазон RT…+200 °C, погрешность до 2.5 % от уставки, магнитный герметичный насос, масло или вода в качестве теплоносителя — общие для всех шести артикулов. С объёмом растут нагреватель и подача: 2 и 2.8 кВт при 15–20 л/мин у ЦТ-Б5 и ЦТ-Б10, 3.5, 4 и 5 кВт при 20–25 л/мин у ЦТ-Б20, ЦТ-Б30 и ЦТ-Б50, 9 кВт у ЦТ-Б100. Питание 220 В у ЦТ-Б5…ЦТ-Б30 (110 В — опция), 380 В у ЦТ-Б50 (220 В — опция) и ЦТ-Б100. Напор насоса и габариты прибора подтверждаются при заказе. Взрывозащищённых исполнений в ряду нет — для взрывоопасных зон предназначены Ex-исполнения термостатов закрытого контура КАДАММ ЦТ-НЗ.

Магнитный герметичный насос: подача 15–25 л/мин без сальника

У насоса с магнитной муфтой двигатель вращает наружный магнит, а рабочее колесо с внутренним магнитом находится в герметичном корпусе проточной части: вал не проходит сквозь стенку, и уплотнять его не нужно. Именно сальник — самое слабое место обычных насосов на горячем масле: вязкость силиконового масла с температурой падает, разогретое до +200 °C оно просачивается через изношенное уплотнение, а замена сальника требует разборки. Магнитная муфта снимает эту проблему целиком — нет течи, нет износа уплотнения, нет регламентной замены. Второе преимущество — подача 15–25 л/мин, в разы больше, чем у нагревающих термостатов ЦТ-Н с 8–12 л/мин. Большой расход означает малый перепад температуры между подачей и возвратом рубашки: при 20 л/мин масла каждый киловатт снимаемой или подводимой мощности даёт перепад лишь около 2 °C (оценка по теплоёмкости силиконового масла), то есть стенка реактора греется равномерно по высоте. Особенность магнитной передачи, о которой нужно помнить, — на холодном вязком масле подача ниже и растёт по мере прогрева, поэтому выход на режим начинают при умеренной уставке.

Масло или вода: два теплоносителя в одной бане

До +95 °C баню заполняют водой — дистиллированной или деионизованной, чтобы не оставлять накипь на нагревателе и в рубашке. Вода дешевле масла, её теплоёмкость выше, а испарение при таких температурах компенсируется доливом. Выше +95 °C работает силиконовое масло с температурой вспышки выше рабочей уставки и с малой летучестью: оно не кипит в открытой бане и держит +200 °C. Баня открытая, поэтому масло на высокой температуре постепенно окисляется и даёт лёгкий туман над зеркалом — при длительной работе выше +150 °C баню закрывают штатной крышкой и ставят под вытяжной зонт. Переход между теплоносителями требует полного осушения бани, рубашки и шлангов: остатки воды в горячем масле вскипают с выбросом, а остатки масла в воде образуют эмульсию и плёнку на нагревателе. Если по регламенту теплоноситель меняется часто, рациональнее держать два термостата — водяной и масляный.

Как подобрать циркуляционную баню по рубашке реактора

Паспортное правило ряда — объём бани примерно равен объёму реактора: 5 л для настольных 1–5 л, 20 л для 10–20 л, 50 л для 30–50 л, 100 л для 80–100 л. Правило КАДАММ уточняет его по объёму рубашки: после заполнения рубашки и шлангов уровень в бане должен оставаться выше нагревателя и всасывания насоса. Рубашки реакторов РЕА-Р составляют 0.4–0.8 л у колб 1–5 л, 8 л у 10 и 20 л, 9–16 л у 30 и 50 л, 25 л у 100 л, поэтому для реактора 10 л с рубашкой 8 л по листу подбора берут ЦТ-Б10, а при длинных шлангах и большом объёме контура запас по теплоносителю даёт ЦТ-Б20 — согласуйте с менеджером. Запас по температуре: рубашка всегда горячее среды, и с пределом +200 °C рационально вести процессы до +170…+180 °C в реакторе, выше — нагревающий термостат КАДАММ ЦТ-Н с пределом +250 °C. Теплоноситель по температуре: вода до ~+90 °C, силиконовое масло выше. Тепловые потери растут с длиной шлангов: подача 15–25 л/мин частично компенсирует их, но перепад между баней и рубашкой всё равно тем больше, чем длиннее и тоньше трасса, поэтому шланги делают короткими и теплоизолируют.

Точность 2.5 % от уставки: где её хватает, а где нужен ЦТ-Н или ЦТ-К

Погрешность ЦТ-Б нормирована в процентах от уставки: около ±2.5 °C при +100 °C и до ±5 °C при +200 °C. Этого достаточно для препаративных задач с запасом по температуре: экстракция, растворение, перемешивание при нагреве, отгонка растворителя из реактора под вакуумом, выдержка вязких сред. Если методика задаёт допуск ±1 °C — нужен нагревающий термостат КАДАММ ЦТ-Н со стабильностью ±1 °C и пределом +250 °C; кинетика и кристаллизация по узкому профилю с допуском в доли градуса — задача криотермостатов ЦТ-К с ±0.1 °C. Если масло должно работать без контакта с воздухом или реактор стоит во взрывоопасной зоне — термостат закрытого контура ЦТ-НЗ с Ex-исполнениями. Ни одна из трёх нагревающих линеек не охлаждает: для экзотермии, кристаллизации и низкотемпературных стадий нужен криотермостат КАДАММ ЦТ-К (−20/−40/−80…+200 °C), для чистого охлаждения конденсаторов и ловушек — криостат КАДАММ ЦТ-О. А если реактор настольный и греется только до +180 °C, внешний термостат может не понадобиться вовсе: у однослойных КАДАММ РЕА-О 1–5 л баня с PID-регулятором встроена в раму.

Термостат подбирается к реактору по объёму рубашки, к испарителю — по объёму колбы: реакторы лабораторные, нержавеющие, роторные испарители. В их конфигураторах термостат уже стоит на шаге «Комплект».

Циркуляционные бани КАДАММ ЦТ-Б поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Баня открытая, рассчитана на воду до +95 °C и силиконовые масла до +200 °C; насос с магнитной муфтой не имеет сальника, и проточная часть герметична. Прибор не является взрывозащищённым и устанавливается в обычной лаборатории; при длительной работе на масле выше +150 °C — с закрытой крышкой под вытяжным зонтом. Для взрывоопасных зон предназначены Ex-исполнения термостатов закрытого контура КАДАММ ЦТ-НЗ.

• Электробезопасность — 220 В у ЦТ-Б5…ЦТ-Б30, 380 В у ЦТ-Б50 и ЦТ-Б100; отдельная линия с заземлением, автоматический выключатель в цепи питания прибора.
• Термическая безопасность — открытая баня до +200 °C: масло с температурой вспышки выше рабочей, крышка бани, защита рук и глаз; шланги и хомуты по температуре.
• Герметичность насоса — магнитная муфта без сальника — течь через вал исключена конструктивно; проточная часть герметична.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Напор насоса и габариты прибора каждого типоразмера — в паспорте конкретной поставки; уточняйте у менеджера.

ЦТ-Б вводится в работу силами лаборатории за несколько часов: прибор поставляется в сборе, подключаются два шланга к рубашке и питание. Порядок первого запуска одинаков для шести типоразмеров; отличаются объём заливки и место.

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня; потемнение и загустение масла — сигнал к замене по регламенту; воду менять при налёте, использовать дистиллированную.
• Баня и крышка — чистка без абразивов при смене теплоносителя; при переходе вода ↔ масло — полное осушение бани, рубашки и шлангов.
• Магнитный насос — смазка и замена уплотнений не требуются; при падении подачи — проверить трассу на перегибы и колесо на посторонние частицы.
• Шланги и штуцеры — осмотр на растрескивание и течь; замена силиконовых шлангов при потере эластичности.
• Регулятор и датчик — сверка показания по эталонному термометру в бане при плановых проверках.
