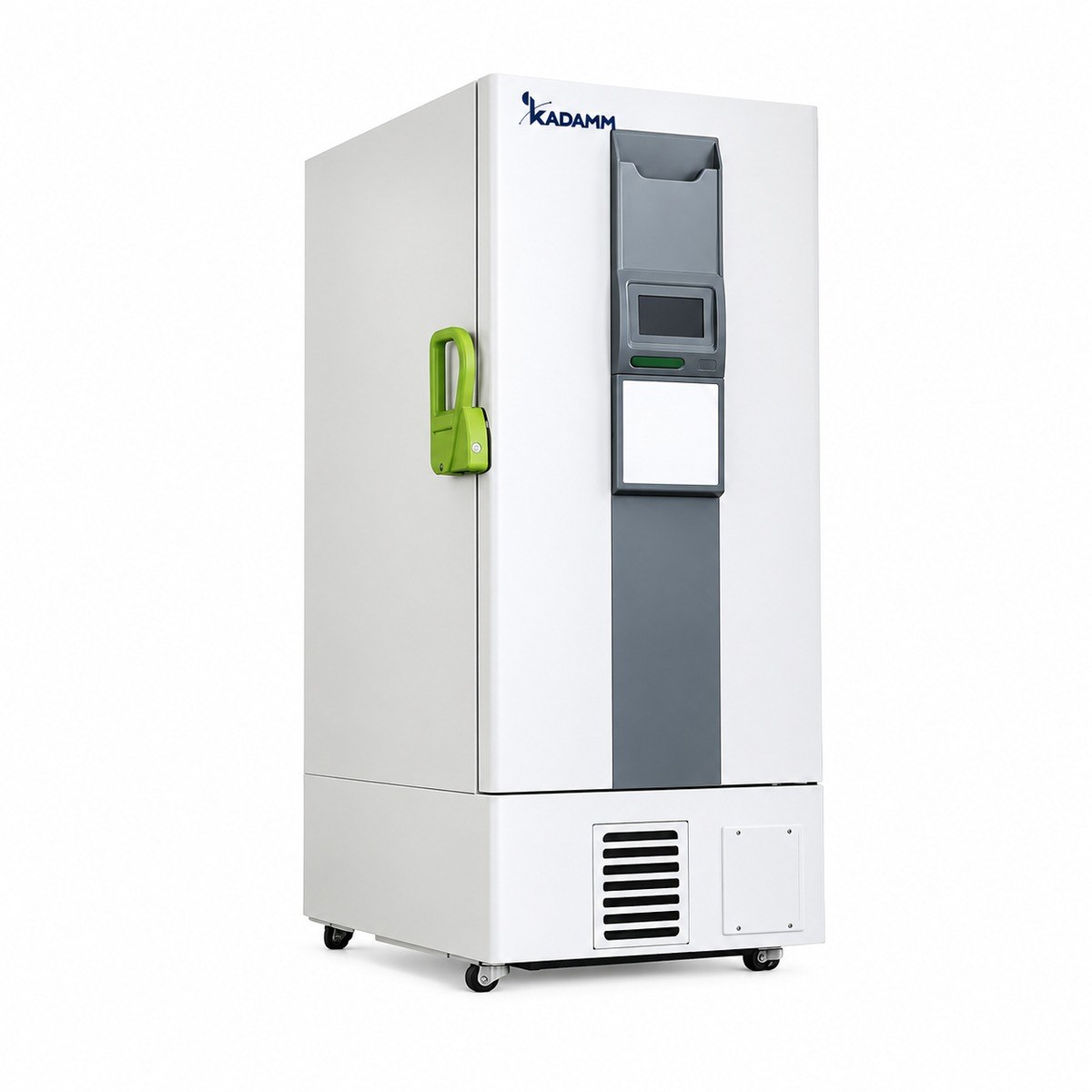

КАДАММ МЗ-В28 — Морозильник ультранизкотемпературный вертикальный −86 °C, 588–838 л
Большой вертикальный морозильник для долгого хранения биоматериала, культур клеток, ферментов и реактивов при сверхнизкой температуре. Камера из нержавеющей стали закрыта наружной и двумя внутренними дверями, а выгрузка данных и выносной контроль заложены в базовую комплектацию.
Прямое охлаждение медным змеевикомПриродные хладагенты без ХФУДве внутренние двери из нержавеющей сталиUSB и порт удалённой сигнализации
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
588–838 л
Полезный объём камеры
−40…−86 °C
Диапазон уставок
0,1 °C
Шаг индикации температуры
≤4 °C
Равномерность по камере
40–57 мин
Восстановление после открывания
R290 + R170
Пара природных хладагентов
Модели и артикулы
КАДАММ МЗ-В28-588С
588 л, камера 606×738×1310 мм; сенсорная панель LCD; 3 полки; 690 Вт; масса нетто 335 кг
КАДАММ МЗ-В28-728С
728 л, широкая камера 963×571×1350 мм; сенсорная панель LCD; 3 полки; 710 Вт; масса нетто 380 кг
КАДАММ МЗ-В28-838
838 л, камера 894×718×1310 мм; дисплей LCD с кнопочным управлением; 3 полки; 1700 Вт; масса нетто 391 кг
Что это за серия
КАДАММ МЗ-В28 — вертикальный ультранизкотемпературный морозильник для биобанков, научных групп и складов реактивов, где запас проб измеряется сотнями штативов. Рабочая уставка задаётся в пределах −40…−86 °C. В серии три объёма: 588, 728 и 838 л. Две младшие модели (буква С в артикуле) управляются с сенсорной панели, старшая МЗ-В28-838 — с дисплея LCD.
Холодильный контур построен на паре природных хладагентов: пропан R290 работает в верхней части температурного диапазона, этан R170 обеспечивает глубокий холод. Заправка указана для каждой модели отдельно и не превышает 140 г пропана и 78 г этана. Компрессорная часть — SECOP, конденсатор выполнен из медной трубки с алюминиевым оребрением.
Камера охлаждается напрямую: медный змеевик испарителя проложен в стенках, вентилятора внутри нет, поэтому воздух не гоняет иней по коробкам и не подсушивает открытые пробирки. Равномерность по объёму — не хуже 4 °C, стабильность во времени — до 6 °C у моделей С и до 7 °C у МЗ-В28-838. Контроллер микропроцессорный, температура выводится с разрешением 0,1 °C.
Дверной узел двухступенчатый: наружная дверь из окрашенной стали, а за ней две внутренние двери из нержавеющей стали SUS304. Когда достаёте штатив с верхней полки, нижняя половина камеры остаётся закрытой и холод из неё не уходит. Автоматический клапан выравнивания давления стравливает разрежение, которое образуется после закрывания, и дверь можно снова открыть без усилия.
Изоляция — пенополиуретан высокой плотности, вспененный без ХФУ. Внутренняя камера — нержавеющая сталь SUS304, её легко мыть и обрабатывать дезинфицирующими растворами; корпус — окрашенный стальной лист. Внутри три полки, которые делят камеру на четыре яруса под штативы и коробки.
Оттайка ручная: лёд на стенках снимают при плановой разгрузке, раз в несколько месяцев или по мере нарастания слоя. Это обычная практика для морозильников −86 °C с прямым охлаждением — испаритель без нагревателей оттайки не прогревает камеру и не создаёт температурных скачков.
В стандартной комплектации — порт USB для выгрузки журнала, порт удалённой сигнализации, измерительное отверстие для зонда независимого регистратора, планшет для записей и карман для листа A4 на двери. Морозильник стоит на колёсах; питание — однофазная сеть 220 В, 50/60 Гц.
Морозильник массой до 391 кг и высотой 1994,5 мм заносят в помещение в упаковке высотой 2200 мм — проверьте дверные проёмы, лифт и несущую способность пола заранее. После установки в рабочее положение дайте маслу в холодильном контуре стечь и только потом включайте в сеть; срок выдержки и требования к выделенной розетке уточните у менеджера. Порт удалённой сигнализации подключают к системе мониторинга здания или к выносному сигнализатору на посту дежурного.
Как устроена серия
Пара хладагентов R290 и R170Природные углеводороды без ХФУ: пропан и этан дают глубокий холод до −86 °C при небольшой заправке, указанной в паспорте каждой модели.
Прямое охлаждениеМедный змеевик в стенках камеры отбирает тепло без вентилятора: пробы не обдуваются, иней не разносится по коробкам.
Две внутренние двери SUS304Камера разделена на две зоны доступа. Открыта только та, с которой работаете, остальной объём остаётся холодным.
Клапан выравнивания давленияАвтоматически снимает разрежение после закрывания двери: её не приходится отрывать силой, уплотнитель служит дольше.
Сенсорная панель у моделей СМЗ-В28-588С и МЗ-В28-728С управляются с сенсорной панели LCD; МЗ-В28-838 — с дисплея LCD. Индикация с разрешением 0,1 °C.
Данные и выносной контрольUSB для выгрузки журнала, порт удалённой сигнализации и измерительное отверстие для зонда — в базовой комплектации каждой модели.
Камера из нержавеющей сталиSUS304 внутри, окрашенная сталь снаружи, пенополиуретан высокой плотности между ними; три полки на четыре яруса.
Порядок с документамиНа двери — планшет для записей и карман для листа A4: схема размещения штативов и журнал всегда при морозильнике.
Технические характеристики
Параметр
КАДАММ МЗ-В28-588С
КАДАММ МЗ-В28-728С
КАДАММ МЗ-В28-838
Объём, л
588
728
838
Внутренние размеры (Ш×Г×В), мм
606×738×1310
963×571×1350
894×718×1310
Габариты (Ш×Г×В), мм
891×1155×1994,5
1248×975×1994,5
1160×1172×1994,5
Диапазон температур, °C
−40…−86
Точность поддержания (индикации) температуры, °C
0,1
Равномерность температуры, °C
≤4
Стабильность температуры, °C
≤6
≤7
Время восстановления температуры, мин
48
57
40
Время охлаждения, мин
302
410
245
Контроллер
микропроцессорный
Дисплей
сенсорная панель LCD
дисплей LCD
Охлаждение
прямое
Хладагент
R290, 130 г; R170, 68 г
R290, 140 г; R170, 78 г
Компрессор
SECOP/2
Конденсатор и испаритель
конденсатор из медной трубки с алюминиевым оребрением, испаритель — медный змеевик
порт удалённой сигнализации, USB, измерительное отверстие, планшет для записей, карман для листа A4, автоматический клапан выравнивания давления
Колёса, опоры
есть
Мощность, Вт
690
710
1700
Электропитание
AC 220 В, 50/60 Гц; опция — 110 В, 60 Гц через внешний трансформатор
Масса нетто/брутто, кг
335/400
380/400
391/424
Размеры упаковки (Ш×Г×В), мм
1330×1010×2200
1275×1170×2200
Схему холодильного контура, перечень аварийных событий сигнализации и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-110
Питание 110 В, 60 Гц
через внешний трансформатор, вместо стандартного 220 В
Для: все модели серии
USB, порт удалённой сигнализации, измерительное отверстие, планшет для записей и клапан выравнивания давления входят в стандартную комплектацию каждой модели.
▤
Спецификация КАДАММ МЗ-В28Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДлительное хранение биоматериала, сывороток, ДНК и РНК в криопробирках: сотни коробок на штативах в одном шкафу.
Культуры клеток и штаммыРабочие банки клеточных линий и микроорганизмов в криопротекторе, промежуточное хранение перед переносом в жидкий азот.
Ферменты и белкиРекомбинантные белки, антитела, ферменты для ПЦР и секвенирования, которым по паспорту нужна ультранизкая температура хранения.
Пробы исследованийАрхив проб экспериментальных и экологических исследований в научных подразделениях: повторный анализ из того же образца через месяцы и годы.
Склад реактивовЛабильные стандарты, нестабильные реагенты и наборы с ультранизкой температурой хранения на складе или в централизованной лаборатории.
Учебные и научные центрыОбщий морозильник на несколько групп: две внутренние двери и полки разделяют места хранения, планшет на двери — схема размещения.
Чем сильна серия
Большой объём в одном шкафу. До 838 л при высоте 1994,5 мм: одна установка вместо двух-трёх морозильников меньшего объёма, одна розетка, один журнал.
Камера держит холод при работе. Две внутренние двери и восстановление температуры за 40–57 мин после открывания — разгрузка штатива не сбивает режим всей камеры.
Пробы без обдува. Прямое охлаждение без вентилятора в камере: открытые пробирки не подсыхают, иней не оседает на этикетках.
Контроль в базовой комплектации. USB, порт удалённой сигнализации и отверстие для зонда регистратора не нужно докупать отдельно.
Гигиеничная камера. Нержавеющая сталь SUS304 внутри и на внутренних дверях выдерживает регулярную мойку и дезинфекцию.
Природные хладагенты. R290 и R170 без ХФУ, изоляция вспенена без ХФУ — без ограничений, которые действуют для синтетических хладагентов.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник ультранизкотемпературный вертикальный −86 °C
Когда выбирают КАДАММ МЗ-В28: Нужен вертикальный морозильник −86 °C большого объёма с двумя внутренними дверями и USB в стандарте. Для широкой и неглубокой камеры, удобной в узком помещении, выбирайте МЗ-В28-728С; для максимального объёма и самого быстрого выхода на режим — МЗ-В28-838. Если нужен другой ряд объёмов с сенсорной панелью (420–860 л), смотрите МЗ-В27; для небольшого запаса на 90 л — МЗ-ВС1; для базового исполнения 338–838 л — МЗ-В24 и МЗ-В25; исполнения 408–838 л с буквой Д — МЗ-ВД1 и МЗ-ВД2.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем вертикальный морозильник −86 °C удобнее горизонтального ларя?+
Вертикальный шкаф занимает меньше площади пола при том же объёме, а штативы стоят на полках и достаются без перекладывания верхних коробок. Схема размещения легко ведётся по полкам и дверям.
Две внутренние двери МЗ-В28 частично компенсируют главный минус вертикальной компоновки — потерю холода при открывании: работаете с одной зоной, вторая остаётся закрытой.
Какой объём выбрать?+
Считайте не литры, а коробки: прикиньте число штативов и криобоксов, которое будет храниться через два-три года, и добавьте запас на рост коллекции. Камеры моделей различаются не только объёмом, но и формой: МЗ-В28-728С широкая и неглубокая (963×571 мм в плане), МЗ-В28-588С и МЗ-В28-838 глубже.
Наши инженеры подберут модель под ваш формат штативов, если пришлёте их размеры и количество.
Почему у МЗ-В28-838 нет буквы С?+
Буква С в артикуле означает сенсорную панель. МЗ-В28-588С и МЗ-В28-728С управляются с сенсорной панели LCD, МЗ-В28-838 — с дисплея LCD. Контроллер у всех трёх микропроцессорный, функции контроля температуры одинаковые.
Как часто размораживать морозильник?+
Оттайка ручная. Обычно камеру размораживают при плановой разгрузке, когда слой инея на стенках и уплотнителях начинает мешать закрыванию дверей или занимает полезный объём. На время оттайки пробы переносят в резервный морозильник или в контейнеры с сухим льдом.
Чем реже открывают двери и чем быстрее закрывают, тем медленнее нарастает иней.
Сколько времени нужно, чтобы выйти на −86 °C после включения?+
По данным испытаний серии время охлаждения составляет 302 мин у МЗ-В28-588С, 410 мин у МЗ-В28-728С и 245 мин у МЗ-В28-838. Загружать пробы стоит после того, как температура стабилизируется на уставке.
Загружайте камеру постепенно, по одному-два штатива, а не всё сразу: тёплая масса резко поднимает температуру и удлиняет выход на режим.
Зачем клапан выравнивания давления?+
Когда дверь закрывают, тёплый воздух внутри быстро остывает, давление в камере падает и дверь «присасывается». Автоматический клапан выравнивает давление, поэтому повторно открыть морозильник можно сразу и без рывка — уплотнитель и петли не перегружаются.
Как организовать контроль температуры?+
Встроенный контроллер показывает температуру с разрешением 0,1 °C, журнал выгружается через USB. Для независимой записи зонд внешнего регистратора заводят в камеру через измерительное отверстие, а порт удалённой сигнализации подключают к системе мониторинга или выносному сигнализатору.
Перечень событий, по которым срабатывает сигнализация, уточните у менеджера.
Что подготовить к установке?+
Проход под упаковку 1330×1010×2200 мм (у МЗ-В28-838 — 1275×1170×2200 мм), ровный пол, выдерживающий массу до 424 кг в упаковке, и отдельную розетку 220 В. Вокруг шкафа оставьте свободное место для отвода тепла от конденсатора.
Если в помещении сеть 110 В, 60 Гц, морозильник поставляется с внешним трансформатором — укажите это в заказе.
Можно ли хранить при −40 °C?+
Да, уставка задаётся в пределах −40…−86 °C. Морозильник можно использовать и как глубокозамораживающий шкаф для проб, которым достаточно −40 °C, а потом перевести на −86 °C без замены оборудования.
