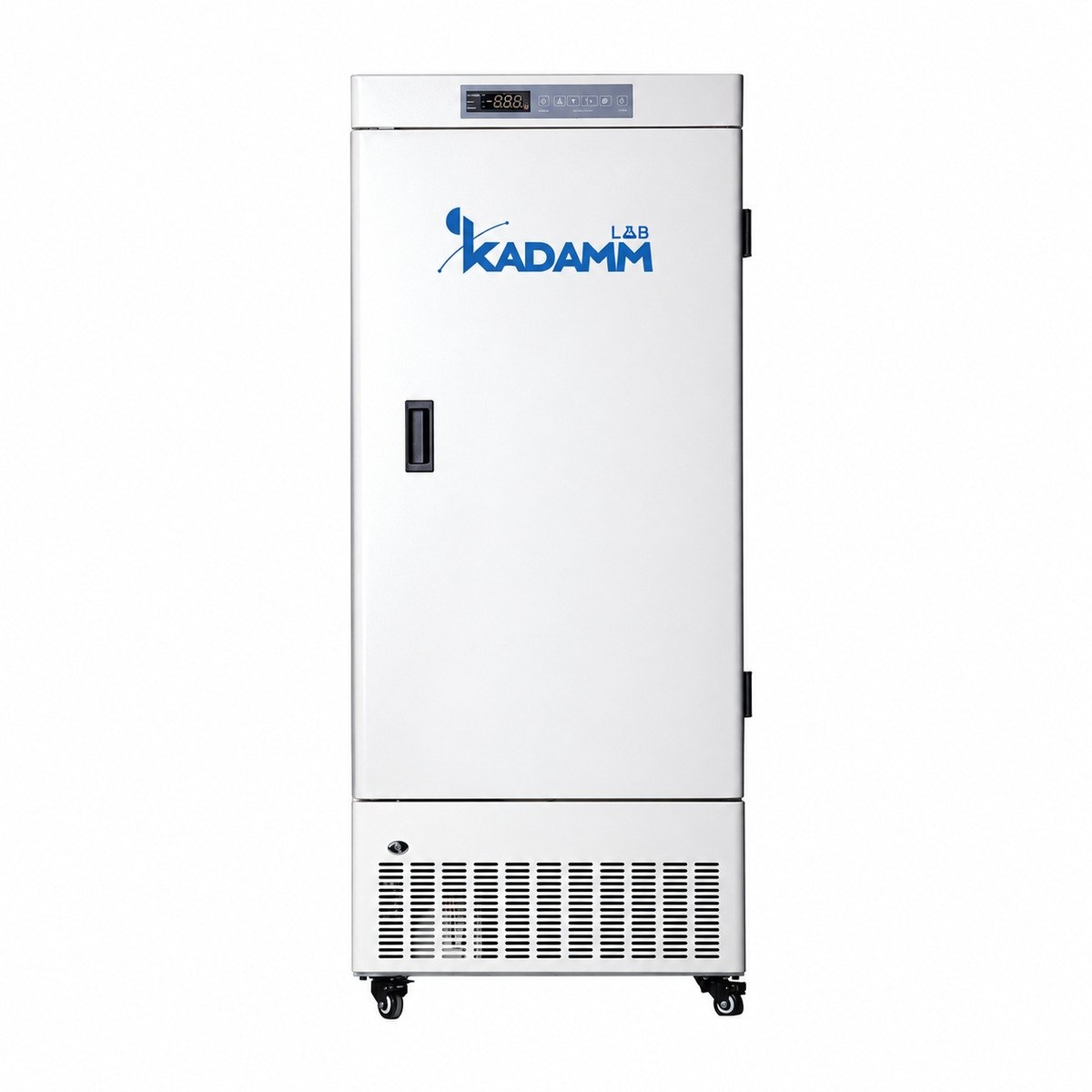

КАДАММ МЗ-В12 — Морозильник низкотемпературный вертикальный −40 °C, 278–528 л
Вертикальный шкаф глубокой заморозки для лабораторных проб, реактивов и биоматериала. Прямое охлаждение от змеевикового испарителя, простой микропроцессорный контроль и три компоновки камеры: с ящиками, с полками и двухотсечная.
Прямое охлаждениеПриродный хладагент R290Ящики или полки на выборСигнализация с резервным питанием
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
328 л, камера 508×455×1393 мм; полки и внутренние двери; компрессор CUBIGEL; колёса; 300 Вт
КАДАММ МЗ-В12-528
528 л, два отсека по 651×631.5×635 мм; по 9 ящиков в отсеке; компрессор SECOP; колёса; 345 Вт
Что это за серия
КАДАММ МЗ-В12 — вертикальные морозильники для хранения замороженных материалов при −20…−40 °C в лаборатории, на складе реактивов и в научном подразделении. Серия включает три модели на 278, 328 и 528 л, и каждая устроена по-своему: МЗ-В12-278Я разделена на семь ящиков, МЗ-В12-328 укомплектована полками, а МЗ-В12-528 состоит из двух отсеков, в каждом из которых по девять ящиков.
Камера охлаждается напрямую: испаритель из медной трубки уложен змеевиком в стенках, и холод передаётся содержимому через стенку и полки без вентилятора. Такая схема проста, в ней меньше узлов, которые могут отказать, а низкая температура держится и при кратковременном отключении сети за счёт массы замороженной загрузки. Конденсатор встроен в боковые стенки корпуса, поэтому наружных решёток на задней стенке немного и шкаф можно ставить ближе к стене.
Оттайка ручная. При прямом охлаждении на стенках постепенно нарастает иней; когда слой становится заметным, камеру освобождают, отключают, дают льду сойти и вытирают влагу. Частота зависит от того, как часто открывают дверь и насколько влажно в помещении. Ящики у МЗ-В12-278Я и МЗ-В12-528 сокращают выход холода: при открывании выдвигается только нужная секция, а остальная загрузка остаётся в холодном объёме.
Режим ведёт микропроцессорный контроллер по датчику NTC, текущее значение выводится на цифровой дисплей. Сигнализация продолжает работать от резервного источника до 8 часов после пропадания сети — этого хватает, чтобы дежурный персонал заметил аварию и перенёс пробы. У МЗ-В12-328 и МЗ-В12-528 есть порт удалённой сигнализации для подключения к системе оповещения здания или лаборатории.
Корпус и камера — окрашенная сталь, теплоизоляция — пенополиуретан, залитый между стенками. Хладагент R290 — природный углеводород. Компрессоры: CUBIGEL у моделей на 278 и 328 л, SECOP у модели на 528 л. Питание однофазное 220 В, 50 Гц; потребление от 185 до 345 Вт в зависимости от объёма.
Шкафы работают в помещении с температурой от 10 до 32 °C. МЗ-В12-328 и МЗ-В12-528 стоят на колёсах, МЗ-В12-278Я — на неподвижном основании. Измерительное отверстие для зонда внешнего регистратора в стандарте только у МЗ-В12-528 (два отверстия Ø 25 мм), у МЗ-В12-328 оно заказывается опцией, у МЗ-В12-278Я его нет.
Перед установкой оставьте зазор вокруг корпуса для отвода тепла от встроенного конденсатора и выделите отдельную розетку 220 В с заземлением. Морозильник включают пустым и загружают после выхода на уставку; если нужен журнал температуры с удалённым оповещением, уточните у менеджера состав модуля мониторинга.
Как устроена серия
Прямое охлаждение змеевикомМедная трубка испарителя проходит в стенках камеры: холод отдаётся загрузке без вентилятора, схема проще и тише, а замороженная масса сама держит температуру при коротких перерывах питания.
Встроенный боковой конденсаторТепло отводится через боковые стенки корпуса, без выступающего заднего радиатора — шкаф удобнее ставить в ряд с другим оборудованием.
Три компоновки камерыСемь ящиков у МЗ-В12-278Я, полки у МЗ-В12-328, два отсека по девять ящиков у МЗ-В12-528. Компоновку выбирают по тому, в чём хранится материал: коробки, штативы или пакеты.
Микропроцессорный контрольКонтроллер с датчиком NTC и цифровым дисплеем держит уставку в пределах −20…−40 °C, температура видна без открывания двери.
Сигнализация с резервомРезервный источник поддерживает сигнализацию до 8 ч без сети; у моделей на 328 и 528 л есть порт удалённой сигнализации.
Природный хладагент R290Углеводородный хладагент без ХФУ и компрессоры CUBIGEL или SECOP в зависимости от модели.
Пенополиуретановая изоляцияЗаливка пенополиуретаном между стальными стенками уменьшает теплопритоки и нагрузку на компрессор.
Замок двериДверь закрывается на замок: доступ к замороженным материалам — только у ответственного сотрудника.
Технические характеристики
Параметр
КАДАММ МЗ-В12-278Я
КАДАММ МЗ-В12-328
КАДАММ МЗ-В12-528
Объём, л
278
328
528
Внутренние размеры (Ш×Г×В), мм
480×415×1460
508×455×1393
(651×631.5×635)×2
Габариты (Ш×Г×В), мм
659×600×1694
673×676×1886
900×818.5×1828
Размеры упаковки (Ш×Г×В), мм
710×650×1800
770×770×2040
997×912×1982
Диапазон температур, °C
−20…−40
Температура окружающей среды, °C
10…32
Охлаждение камеры
прямое охлаждение
Оттайка
ручная
Хладагент
R290
Компрессор
CUBIGEL, 1 шт.
SECOP, 1 шт.
Конденсатор и испаритель
вспенен в корпус
проволочно-трубный
медная трубка
Датчик температуры
NTC
Контроллер
микропроцессорный
Дисплей
цифровой
Полки, ящики
ящики
полки
ящики
Внутренние двери
7 ящиков
есть
9 ящиков ×2
Материал камеры
окрашенная сталь
Материал корпуса
окрашенная сталь
Теплоизоляция
пенополиуретан
Резервное питание сигнализации
8 ч
Порт удалённой сигнализации
нет
есть
Измерительное отверстие (шт. / Ø, мм)
нет
опция
2 / 25
Порт USB
нет
Колёса, опоры
нет
есть
Уровень шума, дБ(А)
50
48
55
Мощность, Вт
185
300
345
Ток, А
1.5
1.6
2.9
Энергопотребление, кВт·ч/сут
1.5
4
6.7
Электропитание
220 В, 50 Гц
Масса нетто/брутто, кг
110/120
113/131
160/180
У МЗ-В12-528 камера из двух отсеков; состав внутренних дверей, модуль мониторинга и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-ИО
Измерительное отверстие
для зонда внешнего регистратора
Для: КАДАММ МЗ-В12-328
ОП-МОН
Модуль мониторинга
удалённый контроль температуры и SMS-оповещение
Для: все модели серии
У МЗ-В12-528 два измерительных отверстия Ø 25 мм в стандарте. Порт удалённой сигнализации есть у МЗ-В12-328 и МЗ-В12-528; порта USB в серии нет.
▤
Спецификация КАДАММ МЗ-В12Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Пробы и биоматериалЗамороженные образцы тканей, бактериальные и вирусологические пробы в лабораторных пробирках и криокоробках при −20…−40 °C.
Реактивы и ферментыФерменты, наборы для ПЦР и иммуноанализа, стандарты и реагенты, которые по паспорту хранят в замороженном виде.
Научные и учебные лабораторииОбщий морозильник на подразделение: ящики разделяют материалы групп, замок ограничивает доступ.
Аптечный складПрепараты и материалы с требованием хранения при отрицательной температуре до −40 °C.
Пищевые и биотехнологические лабораторииКонтрольные и арбитражные образцы продукции, штаммы и заквасочные культуры в замороженном виде.
Испытания материаловВыдержка образцов, деталей и электронных компонентов на холоде перед испытаниями.
Чем сильна серия
Простая и надёжная схема. Прямое охлаждение без вентиляторов в камере: меньше узлов, которые требуют обслуживания.
Компоновка под загрузку. Ящики, полки или два отсека с ящиками — выбирается по форме тары и частоте доступа.
Аварийная сигнализация. Резервное питание до 8 ч, порт удалённой сигнализации у моделей на 328 и 528 л.
Скромное энергопотребление. От 1.5 кВт·ч в сутки у МЗ-В12-278Я, мощность от 185 до 345 Вт, питание 220 В.
Тихая работа. Уровень шума 48–55 дБ(А): шкаф можно ставить в рабочем помещении лаборатории.
Природный хладагент. R290 без ХФУ, компрессоры CUBIGEL и SECOP.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник низкотемпературный вертикальный −40 °C
Когда выбирают КАДАММ МЗ-В12: Подходит, когда нужна заморозка до −40 °C в объёме 278–528 л и важна компоновка камеры: семь ящиков в компактной МЗ-В12-278Я, полки в МЗ-В12-328 или два отсека с ящиками в МЗ-В12-528. Для малых запасов смотрите МЗ-В9 и МЗ-В10, для широкого выбора объёмов в одной линейке — МЗ-В11, для объёмов до 936 л — МЗ-В15 и МЗ-В16.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем МЗ-В12 отличается от бытовой морозильной камеры?+
Бытовая камера держит умеренный мороз и не имеет средств контроля. МЗ-В12 опускается до −40 °C, температуру ведёт микропроцессорный контроллер по датчику NTC, а значение видно на цифровом дисплее.
Добавлены аварийная сигнализация с резервным питанием до 8 часов, замок двери и, у моделей на 328 и 528 л, порт удалённой сигнализации.
Можно ли поставить его вместо ММШ-220?+
По задаче — да, если нужно хранение при −20…−40 °C. По объёму ближайшая модель — МЗ-В12-278Я с семью ящиками; если нужна камера с полками, берите МЗ-В12-328.
Перед заменой сверьте габариты корпуса и проём двери с размерами в таблице выше.
Какую температуру выбрать для хранения?+
Её задаёт паспорт материала или методика. Реактивы и ферменты обычно хранят при −20 °C, пробы и биоматериал на длительный срок — ближе к нижней границе. Уставка выбирается на контроллере в пределах −20…−40 °C.
Как часто размораживать морозильник?+
Оттайка ручная: камеру размораживают, когда слой инея на стенках становится заметным. Частота зависит от числа открываний и влажности в помещении. На время оттайки загрузку переносят в другой морозильник или изотермические контейнеры.
Ящики уменьшают нарастание инея: при открывании выходит меньше холода и меньше входит влажного воздуха.
Что будет при отключении электричества?+
Контроллер подаст аварийный сигнал, а резервный источник поддержит сигнализацию до 8 часов. Замороженная загрузка и пенополиуретановая изоляция замедляют нагрев камеры, если дверь не открывать.
У МЗ-В12-328 и МЗ-В12-528 сигнал можно вывести через порт удалённой сигнализации на пост охраны или в систему мониторинга.
Чем отличаются модели серии?+
МЗ-В12-278Я — семь ящиков, без колёс, самая низкая мощность. МЗ-В12-328 — полки и внутренние двери, колёса, порт удалённой сигнализации, измерительное отверстие опцией. МЗ-В12-528 — два отсека по девять ящиков, компрессор SECOP, два отверстия Ø 25 мм и колёса.
Какое помещение нужно для установки?+
Морозильник работает при температуре помещения от 10 до 32 °C. Нужны ровный пол, свободное пространство у боковых стенок для отвода тепла от конденсатора и отдельная розетка 220 В, 50 Гц.
Габариты в упаковке приведены в таблице — проверьте по ним двери и лифт на пути к месту установки.
Можно ли подключить внешний регистратор температуры?+
Зонд заводят через измерительное отверстие: у МЗ-В12-528 их два в стандарте, у МЗ-В12-328 отверстие заказывается опцией. Модуль мониторинга с удалённым SMS-оповещением поставляется по запросу — состав уточняйте у менеджера.
