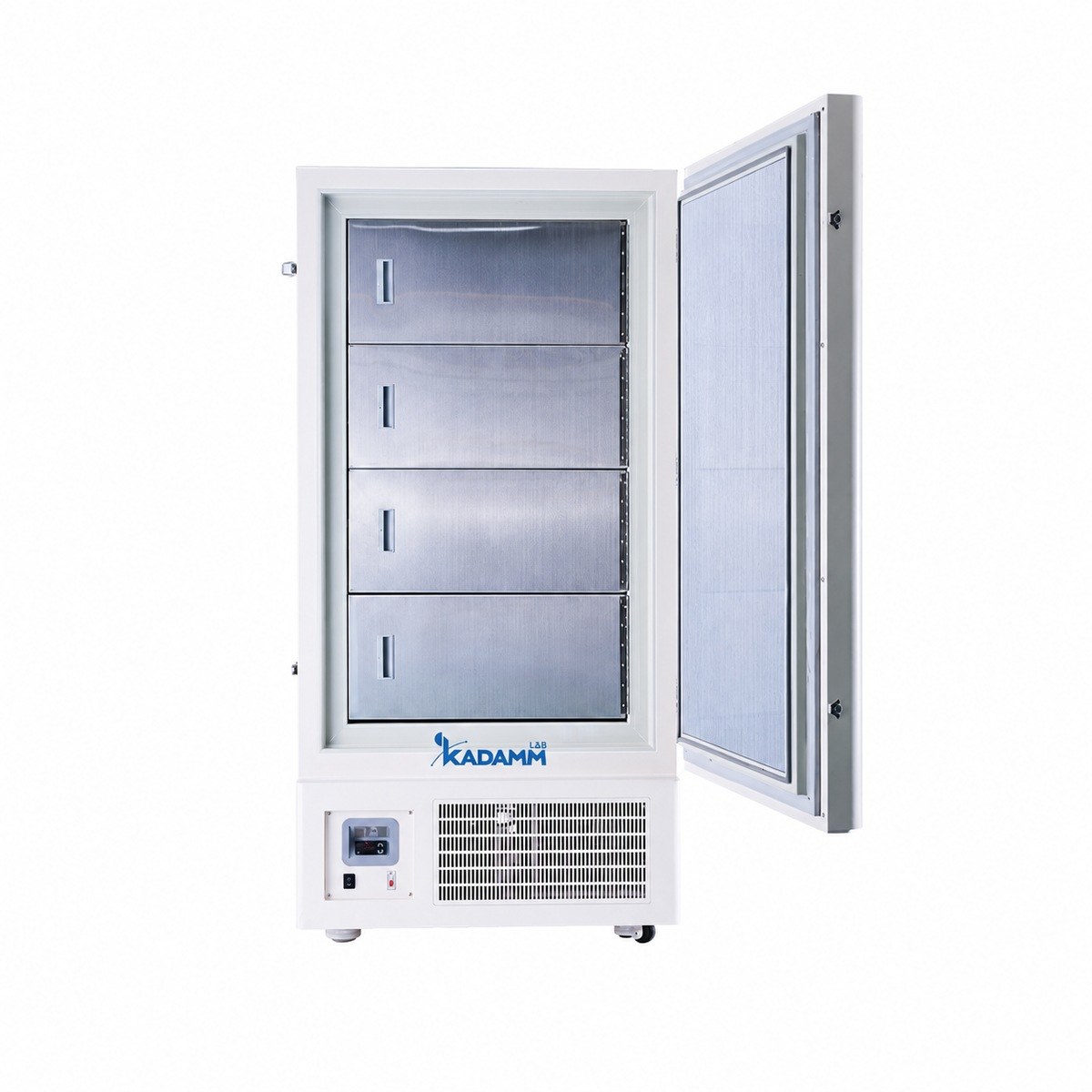

КАДАММ МЗ-В16 — Морозильник низкотемпературный вертикальный −40 °C, 608–936 л
Крупный вертикальный морозильный шкаф для длительного хранения проб, реактивов и биоматериала при низкой температуре. Холод дают две независимые холодильные системы, камера из нержавеющей стали разделена внутренними дверями, чтобы при доступе к одной секции не размораживать остальные.
Две независимые холодильные системыКамера из нержавеющей сталиВнутренние двери секцийМикропроцессорное управление
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
936 л, камера 1000×700×1335 мм; −25…−40 °C; R404A; 3 полки; 1000 Вт; наружная дверь из окрашенной стали; габариты 1304×1000×2017 мм
Что это за серия
КАДАММ МЗ-В16 — вертикальный низкотемпературный морозильник для лабораторий, научных подразделений и складов, где нужно держать большой запас материала при температуре до −40 °C. Серия включает четыре модели на 608, 708, 808 и 936 л — это верхний по объёму ряд среди наших вертикальных морозильников −40 °C.
Главная особенность серии — две независимые холодильные системы, у каждой свой компрессор международного бренда. Такая схема рассчитана на хранение образцов, которым нужны разные условия, или материалов, которые положено держать раздельно. Как именно распределены секции между контурами и можно ли задавать для них разные уставки в конкретной модели, уточняйте у менеджера.
Охлаждение прямое: змеевик испарителя из медной трубки отбирает тепло непосредственно от стенок и полок камеры, конденсатор — медная трубка с алюминиевым оребрением. Оттайка ручная: при плановом обслуживании камеру освобождают и дают льду сойти. Для морозильника длительного хранения это обычная схема — нет циклов нагрева испарителя, которые колебали бы температуру образцов.
Камера выполнена из нержавеющей стали SUS304, корпус — из окрашенного стального листа, теплоизоляция — пенополиуретан, вспененный на циклопентане. Наружная дверь одна, за ней четыре внутренние двери из SUS304: открывая одну секцию, вы выпускаете холод только из неё, а остальные остаются закрытыми. Внутри — три полки.
Режим задаёт микропроцессорный контроллер, температура выводится на светодиодный дисплей с шагом 0.1 °C. Модели на 608, 708 и 808 л работают в диапазоне −15…−40 °C на хладагенте R290, старшая модель на 936 л — в диапазоне −25…−40 °C на R404A. Равномерность и стабильность по камере — не хуже 4 °C у трёх младших моделей и не хуже 5 °C у старшей.
В стандартной комплектации есть измерительное отверстие для зонда внешнего термометра или регистратора. Шкаф стоит на колёсах, но масса снаряжённого морозильника — от 245 до 378 кг, поэтому место установки и маршрут доставки стоит продумать заранее. Питание — однофазная сеть 220 В; вариант для сетей 110 В заказывается отдельно.
Перед заказом сверьте маршрут доставки с размерами упаковки из таблицы: высота в упаковке у моделей на 708 и 808 л — 2150 мм, ширина старшей модели без упаковки — 1304 мм. Морозильнику нужна отдельная розетка 220 В и свободное пространство вокруг корпуса для отвода тепла от конденсатора; требования к зазорам и к помещению уточните у наших инженеров.
Как устроена серия
Две холодильные системыДва независимых контура со своими компрессорами. Схема рассчитана на раздельное хранение материалов с разными требованиями; распределение секций по контурам подтверждает менеджер.
Прямое охлаждениеЗмеевиковый испаритель из медной трубки охлаждает стенки камеры напрямую, без вентилятора внутри — образцы не обдуваются и не подсыхают.
Четыре внутренние двериЗа наружной дверью камера закрыта четырьмя дверцами из SUS304. Доступ к одной секции не выпускает холод из соседних и сокращает время восстановления температуры.
Камера из нержавеющей сталиSUS304 не корродирует от конденсата и моющих растворов, её удобно протирать после ручной оттайки и дезинфицировать.
Изоляция на циклопентанеПенополиуретан, вспененный на циклопентане, в стенках корпуса и в наружной двери держит холод и не содержит озоноразрушающих вспенивателей.
Микропроцессорный контроллерУставка и текущая температура на светодиодном дисплее с шагом 0.1 °C — показания легко сверять с внешним регистратором.
Измерительное отверстиеВходит в стандартную комплектацию: зонд контрольного термометра или логгера заводят в камеру без сверления корпуса и без нарушения уплотнения двери.
КолёсаТяжёлый шкаф перемещают при уборке и обслуживании без такелажа; на постоянном месте его фиксируют.
Технические характеристики
Параметр
КАДАММ МЗ-В16-608
КАДАММ МЗ-В16-708
КАДАММ МЗ-В16-808
КАДАММ МЗ-В16-936
Объём, л
608
708
808
936
Внутренние размеры (Ш×Г×В), мм
750×715×1200
890×715×1200
850×725×1335
1000×700×1335
Габариты (Ш×Г×В), мм
990×1030×1860
1130×1030×1860
1090×1010×2000
1304×1000×2017
Диапазон температур, °C
−15…−40
−25…−40
Точность индикации температуры, °C
0.1
Равномерность температуры, °C
≤4
≤5
Стабильность температуры, °C
≤4
≤5
Контроллер
микропроцессорный
Дисплей
светодиодный
Охлаждение
прямое
Компрессор
компрессор международного бренда, 2 шт. (две независимые холодильные системы)
Хладагент, заправка
R290 / 150 г
R290 / 160 г
R290 / 180 г
R404A / 320 г
Конденсатор и испаритель
конденсатор: медная трубка с алюминиевым оребрением; испаритель: змеевик из медной трубки
конденсатор: медная трубка с алюминиевым оребрением; испаритель непосредственного кипения (змеевик)
Оттайка
ручная
Теплоизоляция
пенополиуретан на циклопентане
Материал камеры
нержавеющая сталь SUS304
Материал корпуса
окрашенный стальной лист
Наружная дверь
вспененная (циклопентан), 1 шт.
окрашенная сталь, 1 шт.
Внутренние двери
нержавеющая сталь SUS304, 4 шт.
Полки, ящики
3
Стандартная комплектация
измерительное отверстие
Колёса, опоры
есть
Мощность, Вт
800
1000
1050
1000
Электропитание
AC 220 В, 50 Гц (опция: 110/220 В, 60 Гц)
AC 220 В, 50/60 Гц (опция: 110 В, 50/60 Гц)
Масса нетто/брутто, кг
245/288
285/345
300/370
378/413
Габариты в упаковке (Ш×Г×В), мм
1120×1080×2010
1280×1080×2150
1355×1000×1980
Разделение камеры между двумя холодильными системами, состав сигнализации и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Измерительное отверстие для внешнего датчика входит в стандартную комплектацию всех моделей. Исполнение по питанию указывается при заказе.
▤
Спецификация КАДАММ МЗ-В16Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Банк проб и биоматериалаДолгосрочное хранение сывороток, плазмы, тканей и экстрактов при −40 °C в штативах и коробах на полках за отдельными внутренними дверями.
Реактивы и ферментыФерменты, наборы для молекулярной биологии, стандарты и калибраторы, которые по паспорту хранят замороженными, но не требуют ультранизких температур.
Аптечный складПрепараты и материалы с требованием глубокой заморозки в объёме, который не помещается в несколько малых морозильников.
Раздельное хранениеМатериалы разных проектов или разной категории опасности в одном шкафу, но за разными дверями — без смешивания и с понятной маркировкой секций.
Пищевые и ветеринарные лабораторииАрбитражные и контрольные пробы продукции, образцы для повторных испытаний, замороженные культуры для посевов.
Научные и учебные подразделенияОбщий морозильник на институт или кафедру: крупный объём, секции под разные группы и микропроцессорное управление.
Чем сильна серия
Большой объём в одном шкафу. От 608 до 936 л в вертикальном исполнении: на одной площади помещается запас, для которого иначе понадобилось бы несколько шкафов поменьше.
Два контура охлаждения. Две независимые холодильные системы со своими компрессорами вместо одной общей.
Холод остаётся в секциях. Четыре внутренние двери из нержавеющей стали ограничивают теплопритоки при каждом открывании.
Стойкая камера. SUS304 внутри, окрашенная сталь снаружи, изоляция на циклопентане — корпус рассчитан на годы интенсивной работы.
Природный хладагент. Модели на 608, 708 и 808 л работают на R290; старшая модель на 936 л — на R404A.
Контроль по внешнему прибору. Измерительное отверстие в стандарте позволяет вести журнал температуры независимым регистратором.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник низкотемпературный вертикальный −40 °C
Когда выбирают КАДАММ МЗ-В16: Берите МЗ-В16, если нужен вертикальный морозильник −40 °C от 608 л и важна схема с двумя независимыми холодильными системами и внутренними дверями секций. Если достаточно 408–808 л и одной системы, смотрите МЗ-В15; ровно на 936 л есть серия МЗ-В17. Для средних объёмов подойдут МЗ-В14 и МЗ-В13, для небольших — МЗ-В9 и МЗ-В10; в исполнении Я на 268–936 л — серия МЗ-В11.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Каждый контур работает со своим компрессором независимо от другого. Такая схема рассчитана на раздельное хранение образцов с разными требованиями и на материалы, которые нельзя держать вместе.
Как секции камеры распределены между контурами в выбранной модели и можно ли задать разные уставки, уточните у менеджера до заказа.
Какой объём выбрать?+
Посчитайте число коробов или штативов, которое нужно разместить, и прибавьте запас на рост коллекции. Полезный объём определяют внутренние размеры камеры: они приведены в таблице для каждой модели.
Сравните и наружные габариты с местом установки: модели на 608 и 708 л ниже — 1860 мм, на 808 и 936 л выше — 2000 и 2017 мм.
Чем модель на 936 л отличается от остальных?+
У КАДАММ МЗ-В16-936 диапазон −25…−40 °C вместо −15…−40 °C, равномерность и стабильность не хуже 5 °C, хладагент R404A, наружная дверь из окрашенной стали и питание 50/60 Гц. Камера у неё самая широкая — 1000 мм.
Как размораживать морозильник?+
Оттайка ручная. Образцы на время обслуживания переносят в резервный морозильник, отключают шкаф, дают льду сойти, вытирают камеру из нержавеющей стали насухо и выводят морозильник на режим до повторной загрузки.
Чтобы оттаивать реже, открывайте только нужную внутреннюю дверь и не держите наружную дверь открытой дольше необходимого.
Зачем внутренние двери?+
При открытой наружной двери тёплый воздух помещения попадает только в ту секцию, внутренняя дверь которой открыта. Остальные секции остаются закрытыми, на их стенках меньше намерзает иней, а температура образцов почти не меняется.
Как контролировать температуру по журналу?+
Встроенный дисплей показывает температуру с шагом 0.1 °C. Для независимой записи зонд внешнего регистратора заводят в камеру через измерительное отверстие, которое входит в стандартную комплектацию.
Состав сигнализации и возможности подключения к системе мониторинга уточните у менеджера.
Что подготовить к установке?+
Проверьте проёмы и лифт по размерам упаковки и массе брутто — от 288 до 413 кг. Подготовьте отдельную розетку 220 В и ровный пол, оставьте зазоры вокруг корпуса для отвода тепла.
После доставки морозильнику дают постоять перед первым включением, затем охлаждают пустую камеру и только потом загружают образцы. Наши инженеры подскажут порядок для вашего помещения.
Можно ли подключить к сети 110 В?+
Да, как опцию: для моделей на 608, 708 и 808 л — исполнение 110/220 В, 60 Гц, для модели на 936 л — 110 В, 50/60 Гц. Укажите нужное питание в спецификации.
