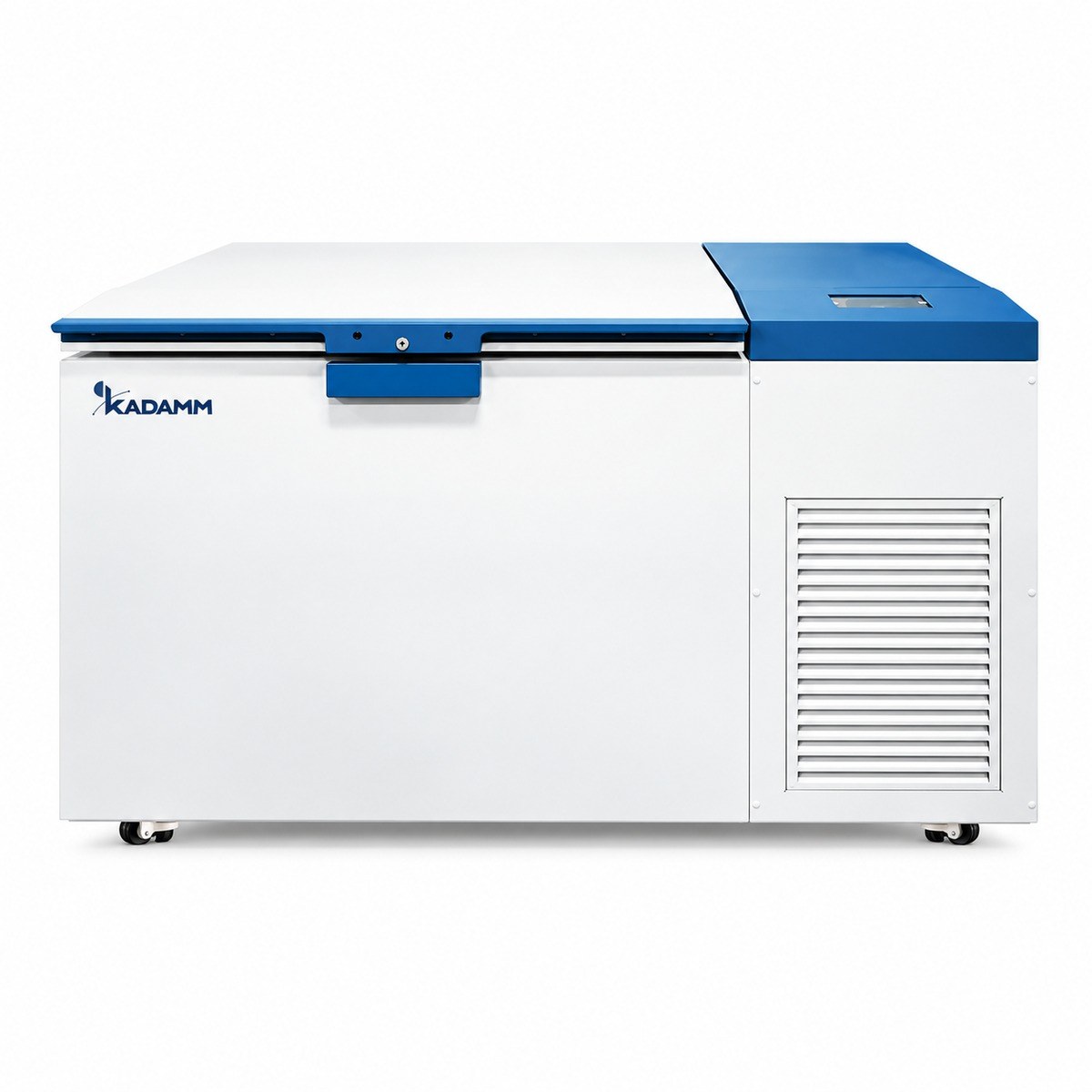

КАДАММ МЗ-ЛС2 — Морозильник-ларь криогенный −150 °C, с сенсорной панелью, 138–226 л
Горизонтальный ларь для длительного хранения биоматериала, клеточных культур и реактивов в криогенном диапазоне без жидкого азота. Управление через сенсорную панель, теплоизоляция с вакуумными панелями и разделённая внутренними крышками камера из нержавеющей стали.
Криогенный диапазон без азотаСенсорная панель управленияИзоляция с вакуумными панелямиКамера из нержавеющей стали
▤
Составьте спецификацию под вашу лабораторию2 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
138–226 л
Объём камеры
−125…−150 °C
Рабочий диапазон
0.1 °C
Точность индикации
≤6 °C
Равномерность по камере
1500–2000 Вт
Потребляемая мощность
1 + 2
Наружная крышка и внутренние
Модели и артикулы
КАДАММ МЗ-ЛС2-138
138 л, камера 630×440×500 мм; габариты 1360×800×1000 мм; 1500 Вт; масса нетто 190 кг
КАДАММ МЗ-ЛС2-226
226 л, камера 780×580×500 мм; габариты 1510×940×1000 мм; 2000 Вт; масса нетто 230 кг
Что это за серия
КАДАММ МЗ-ЛС2 — криогенный морозильник в форме ларя с загрузкой сверху. Он поддерживает в камере температуру от −125 до −150 °C только за счёт компрессорного холода, без подачи жидкого азота и без сосудов Дьюара. Серия состоит из двух моделей: МЗ-ЛС2-138 с камерой на 138 л и МЗ-ЛС2-226 на 226 л. Высота камеры у обеих одинаковая, 500 мм, отличаются ширина и глубина.
Такой диапазон нужен там, где обычного ультранизкотемпературного шкафа уже мало: для образцов, которые хранят годами и у которых важна сохранность структуры, для клеточных линий и биобанковских коллекций, для чувствительных реактивов. В этом диапазоне в образцах практически останавливаются процессы, связанные с подвижностью воды, поэтому лари этого класса используют как замену или резерв для хранения в парах азота.
Холодильная система работает с прямым охлаждением: змеевиковый испаритель из медной трубки уложен по стенкам камеры, конденсатор — медная трубка с алюминиевым оребрением. В таблице характеристик указаны два компрессора международного бренда; хладагент — смесь углеводородов. Конкретную схему системы и марку компрессоров для вашей поставки уточните у менеджера.
Корпус залит пенополиуретаном, вспененным циклопентаном, а в стенки дополнительно встроены вакуумные изоляционные панели VIP. Они дают низкую теплопроводность при умеренной толщине стенки, поэтому наружные размеры ларя остаются компактными для своего объёма. Снаружи — оцинкованная сталь с порошковой окраской, внутри — нержавеющая сталь, которую удобно протирать и обеззараживать.
Над камерой стоят одна наружная крышка и две внутренние. Открывая наружную, вы поднимаете только ту внутреннюю крышку, под которой лежит нужный штатив, — вторая половина камеры остаётся закрытой и не прогревается. Полок и ящиков в камере нет: объём заполняют стеллажами, штативами и криокоробками под ваши пробирки.
Режимом управляет микропроцессорный контроллер, параметры задаются и читаются на сенсорной LCD-панели. В стандартной комплектации есть порт USB для выгрузки данных и измерительное отверстие, через которое в камеру заводят зонд внешнего регистратора. Ларь стоит на колёсах, оттайка — ручная.
Перед заказом проверьте место установки: ларь МЗ-ЛС2-226 имеет габариты 1510×940×1000 мм и массу нетто 230 кг, в упаковке — 1570×980×1150 мм. Нужны ровный пол, проход нужной ширины к помещению и отдельная розетка 220 В, 50 Гц. Свободное пространство вокруг корпуса для отвода тепла и допустимую температуру помещения уточните у менеджера.
Как устроена серия
Криогенный диапазон на компрессорахКамера держит от −125 до −150 °C без жидкого азота: не нужно организовывать поставки азота, вентиляцию и хранение сосудов под давлением.
Две внутренние крышкиПод наружной крышкой камера разделена двумя внутренними. Достаёте штатив из одной половины — холод во второй остаётся на месте.
Вакуумные панели в изоляцииПенополиуретан на циклопентане дополнен панелями VIP: теплоприток через стенки меньше, а корпус не раздувается до размеров комнаты.
Сенсорная панельУставка, текущая температура и настройки — на сенсорной LCD-панели. Микропроцессорный контроллер показывает температуру с шагом 0.1 °C.
Медно-алюминиевый теплообменЗмеевиковый испаритель из медной трубки по стенкам камеры, конденсатор из медной трубки с алюминиевым оребрением — прямое охлаждение без вентилятора в камере.
Нержавеющая камераВнутренние стенки из нержавеющей стали не корродируют от конденсата и выдерживают регулярную обработку дезинфицирующими растворами.
USB и измерительное отверстиеДанные выгружаются через порт USB, а зонд независимого регистратора вводится в камеру через штатное отверстие — корпус сверлить не нужно.
КолёсаЛарь массой 190 или 230 кг стоит на колёсах: его можно отодвинуть для уборки или обслуживания без такелажа.
Технические характеристики
Параметр
КАДАММ МЗ-ЛС2-138
КАДАММ МЗ-ЛС2-226
Объём, л
138
226
Внутренние размеры (Ш×Г×В), мм
630×440×500
780×580×500
Габариты (Ш×Г×В), мм
1360×800×1000
1510×940×1000
Размеры упаковки (Ш×Г×В), мм
1420×840×1150
1570×980×1150
Диапазон температур, °C
−125…−150
Точность поддержания (индикации) температуры, °C
0.1
Равномерность температуры, °C
≤6
Стабильность температуры, °C
≤7
Контроллер
микропроцессорный
Дисплей
сенсорная панель LCD
Охлаждение
прямое
Хладагент
смесь углеводородных хладагентов
Компрессор
международного бренда, 2 шт.
Конденсатор и испаритель
конденсатор из медной трубки с алюминиевым оребрением; змеевиковый испаритель из медной трубки
AC 220 В, 50 Гц (стандарт); 220 В, 60 Гц или 110 В, 60 Гц (опция)
Масса нетто, кг
190
230
Масса брутто, кг
230
280
Сигнализацию, резервное питание и сроки поставки уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-220-60
Электропитание 220 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
ОП-110-60
Электропитание 110 В, 60 Гц
вместо стандартного 220 В, 50 Гц
Для: все модели серии
Порт USB и измерительное отверстие есть в каждой модели в стандартной комплектации. Стеллажи и штативы под ваш формат криокоробок подбираются отдельно — уточните у менеджера.
▤
Спецификация КАДАММ МЗ-ЛС2Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанки и коллекцииДолгосрочное хранение биоматериала и архивных образцов, когда нужен диапазон ниже −125 °C, а инфраструктуры для жидкого азота нет.
Культуры клетокКлеточные линии и рабочие банки после программного замораживания: ларь заменяет промежуточное хранение в парах азота.
Молекулярная биологияНуклеиновые кислоты, ферменты и белковые препараты, у которых важна сохранность при многолетнем хранении.
Микробиологические коллекцииРеференсные штаммы и коллекционные культуры в криопробирках, разложенные по коробкам и штативам.
Химия и материаловедениеТермочувствительные реактивы и образцы материалов, которые испытывают или выдерживают при криогенных температурах.
Научные и учебные подразделенияОбщий криогенный ресурс института или кафедры: две внутренние крышки позволяют разделить камеру между группами.
Чем сильна серия
Без жидкого азота. Только электропитание: нет расхода азота, не нужны дьюары, кислородные датчики и отдельная вентиляция помещения.
Меньше потерь холода. Загрузка сверху и две внутренние крышки: при открывании холодный воздух остаётся в камере, а не вытекает на пол.
Плотная изоляция. Вакуумные панели VIP вместе с пенополиуретаном снижают теплоприток и нагрузку на компрессоры.
Понятное управление. Сенсорная LCD-панель, микропроцессорный контроллер, выгрузка данных по USB.
Два объёма одной высоты. 138 и 226 л при одинаковой высоте камеры 500 мм: штативы и коробки одного формата подходят к обеим моделям.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник-ларь криогенный −150 °C
Когда выбирают КАДАММ МЗ-ЛС2: МЗ-ЛС2 — когда нужен ларь до −150 °C с сенсорной панелью и объём больше, чем у МЗ-ЛС1. Если сенсорная панель не нужна — смотрите МЗ-Л18 и МЗ-Л19. Если достаточно −135 °C или −105 °C и нужен другой ряд объёмов — МЗ-Л17 и МЗ-Л16. Вертикальный шкаф с фронтальной дверью для ещё более низкой температуры — МЗ-В29.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Зачем морозильник на −150 °C, если есть ультранизкотемпературные шкафы?+
Для большинства реактивов достаточно обычного ультранизкотемпературного шкафа. Но для коллекций, которые должны храниться много лет без изменений, — клеточных линий, банков биоматериала — используют криогенный диапазон. Раньше такой режим давал только жидкий азот; МЗ-ЛС2 обеспечивает его компрессорами.
Чем ларь удобнее вертикального шкафа?+
Холодный воздух тяжелее тёплого. Когда открывают вертикальную дверь, он выпадает из камеры; у ларя с загрузкой сверху он остаётся внутри. Поэтому после открывания камера быстрее возвращается к уставке, а в МЗ-ЛС2 вы к тому же поднимаете только одну из двух внутренних крышек.
Минус ларя — он занимает больше площади пола и доступ к нижним коробкам сверху. Это стоит учесть при планировке.
Какой объём выбрать — 138 или 226 л?+
Посчитайте количество криокоробок или штативов, которые нужно хранить, и прибавьте запас на рост коллекции. Внутренние размеры камеры: 630×440×500 мм у МЗ-ЛС2-138 и 780×580×500 мм у МЗ-ЛС2-226. Наши инженеры помогут разложить ваш формат коробок по камере и подобрать стеллажи.
Есть ли в камере полки?+
Нет, камера открытая. Это сделано намеренно: объём заполняют стеллажами и штативами под конкретный формат криокоробок. Состав стеллажей подберём под вашу задачу — уточните у менеджера.
Нужно ли размораживать морозильник?+
Оттайка ручная. Иней на стенках накапливается медленнее, если реже и короче открывать крышки. При заметном слое инея образцы переносят в резервный морозильник, отключают ларь и дают льду сойти, затем протирают камеру насухо. Периодичность зависит от того, как часто открывают ларь.
Как контролировать температуру по журналу?+
Контроллер показывает температуру на сенсорной панели, данные выгружаются через USB. Для независимого контроля зонд внешнего регистратора заводят в камеру через штатное измерительное отверстие. Состав сигнализации и подключение к системе мониторинга уточните у менеджера.
Какое питание нужно?+
Стандартно — однофазная сеть 220 В, 50 Гц; потребляемая мощность 1500 Вт у МЗ-ЛС2-138 и 2000 Вт у МЗ-ЛС2-226. Исполнения на 220 В, 60 Гц и 110 В, 60 Гц поставляются как опция. Ларь лучше подключать к отдельной линии и, если есть возможность, к резервному источнику.
Что подготовить к установке?+
Ровный прочный пол: масса нетто 190 и 230 кг. Проход к месту установки по размеру упаковки — 1420×840×1150 мм или 1570×980×1150 мм. Помещение с нормальной вентиляцией: конденсатор отдаёт тепло в комнату, и в тесной нише ему будет жарко. После доставки ларь должен постоять перед первым пуском — время уточните у менеджера.
