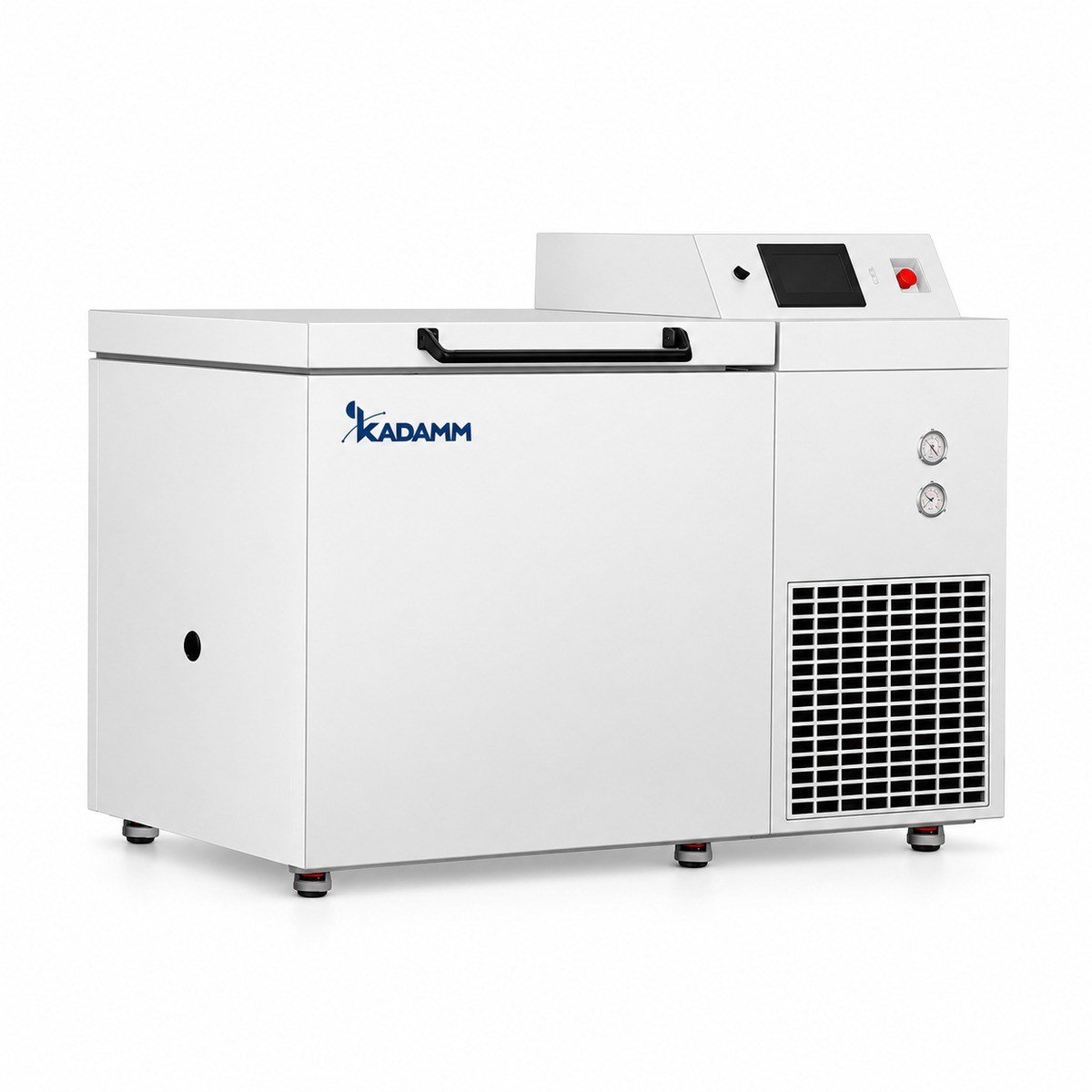

КАДАММ МЗ-ЛС1 — Морозильник-ларь криогенный −150 °C, с сенсорной панелью, 128 л
Компактный ларь для глубокого замораживания образцов, которым мало режима ультранизкотемпературного морозильника. Камера из нержавеющей стали закрыта двумя дверями, а режим задаётся и контролируется с цветной сенсорной панели.
Сенсорная панель управленияКамера из нержавеющей сталиНаружная и внутренняя двериUSB и удалённая сигнализация
▤
Составьте спецификацию под вашу лабораторию1 модель и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ МЗ-ЛС1 — криогенный морозильник в исполнении «ларь» для лабораторий, которые хранят материал при температуре ниже возможностей обычного ультранизкотемпературного оборудования. Уставка выбирается в пределах −40…−150 °C, камера рассчитана на 128 л. В серии одна модель — КАДАММ МЗ-ЛС1-128; её отличие от базовых ларей того же объёма — цветная сенсорная панель управления и встроенный порт USB.
Горизонтальная компоновка выбрана не случайно. Холодный воздух тяжелее тёплого и при открывании крышки остаётся внизу камеры, поэтому ларь теряет меньше холода, чем шкаф с вертикальной дверью. Для режима −150 °C это принципиально: каждое открывание означает приток влаги и тепла, а восстановление режима занимает время.
Камера охлаждается напрямую: змеевиковый испаритель из медной трубки уложен в стенки рабочего объёма, тепло снимается через металл без вентилятора внутри. Отвод тепла наружу идёт через оребрённый конденсатор, компрессор французского производства, заправка хладагентом — 2000 г. Камера выполнена из нержавеющей стали SUS304, которую легко мыть и обрабатывать дезинфицирующими растворами.
Теплоизоляция — пенополиуретан высокой плотности, вспененный без ХФУ. Над камерой две двери: наружная из окрашенного стального листа и внутренняя из экструдированного пенополистирола XPS. Внутренняя дверь работает как второй тепловой барьер: пока оператор достаёт штатив, основная масса холода остаётся под ней.
Управление — микропроцессорный контроллер с сенсорной панелью 7 дюймов. Температура отображается с шагом 0,1 °C, равномерность по камере — не хуже 5 °C, стабильность — не хуже 6 °C. Через USB выгружаются данные для журнала хранения, порт удалённой сигнализации передаёт тревогу на внешнюю систему мониторинга. Манометр позволяет следить за давлением в холодильном контуре, а измерительное отверстие — завести в камеру зонд независимого регистратора.
Оттайка ручная: иней снимают при плановой выгрузке камеры. Корпус из окрашенной стали стоит на колёсах, полок и ящиков в камере нет — объём заполняют стеллажами и коробками под криопробирки по собственной схеме хранения. Питание — однофазная сеть AC 220 В, 50/60 Гц; исполнение на 110 В заказывается отдельно.
Перед заказом проверьте сеть: модель потребляет до 3125 Вт, поэтому её подключают к отдельной розетке с заземлением, без удлинителей и тройников. Для ларя 1560×957×1178 мм нужен проход к месту установки и свободное пространство вокруг корпуса для отвода тепла от конденсатора — схему размещения подготовят наши инженеры.
Как устроена серия
Сенсорная панель 7 дюймовУставка, текущая температура и состояние системы на одном цветном экране. Настройка ведётся касанием, без многоуровневых меню кнопочного контроллера.
Диапазон до −150 °CУставка от −40 до −150 °C: один ларь закрывает и задачи ультранизкотемпературного хранения, и криогенный режим, где обычные морозильники уже не работают.
Прямое охлаждениеМедный змеевиковый испаритель отдаёт холод через стенки камеры. Нет вентилятора внутри — нечему обмерзать и нечему пересушивать незакрытые пробирки.
Две двериНаружная стальная и внутренняя из пенополистирола XPS. При открывании крышки внутренняя дверь удерживает холодный слой и сокращает время восстановления режима.
Нержавеющая камераРабочий объём из стали SUS304 переносит циклы низких температур, не ржавеет и легко отмывается после разлива или разморозки.
Данные и мониторингПорт USB для выгрузки данных, порт удалённой сигнализации для внешней системы контроля и измерительное отверстие под зонд независимого регистратора.
Контроль холодильного контураМанометр в стандартной комплектации показывает давление в системе: сервисный инженер видит состояние контура без вскрытия корпуса.
КолёсаТяжёлый ларь перемещают по помещению на колёсах — для уборки, обслуживания или перестановки оборудования.
Технические характеристики
Параметр
КАДАММ МЗ-ЛС1-128
Объём, л
128
Внутренние размеры (Ш×Г×В), мм
500×450×578
Габариты (Ш×Г×В), мм
1560×957×1178
Размеры в упаковке (Ш×Г×В), мм
1637×970×1383
Диапазон температур, °C
−40…−150
Точность индикации температуры, °C
0,1
Равномерность температуры, °C
≤5
Стабильность температуры, °C
≤6
Контроллер
микропроцессорный
Дисплей
сенсорная панель 7 дюймов
Охлаждение
прямое
Хладагент
заправка 2000 г; марку уточняйте у менеджера
Компрессор
французского производства, 1 шт.
Конденсатор и испаритель
оребрённый конденсатор; змеевиковый испаритель из медной трубки
Марку хладагента, перечень сигналов тревоги и требования к помещению уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-110
Электропитание 110 В, 50/60 Гц
вместо стандартного AC 220 В
Для: все модели серии
USB, порт удалённой сигнализации, манометр и измерительное отверстие входят в стандартную комплектацию. Стеллажи под криокоробки подбираются по запросу.
▤
Спецификация КАДАММ МЗ-ЛС1Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биобанк и коллекцииДлительное хранение биоматериала, тканей и культур клеток в криопробирках, когда режима ультранизкотемпературного шкафа недостаточно, а работать с жидким азотом неудобно.
Культуры клеток и штаммыРезервные копии клеточных линий и коллекционных штаммов микроорганизмов: криогенная температура замедляет деградацию материала при многолетнем хранении.
Ферменты и белковые препаратыАликвоты рекомбинантных белков, ферментов и антител, чувствительных к повторному замораживанию и перепадам температуры.
Молекулярная биологияВыделенные нуклеиновые кислоты, библиотеки и стоковые образцы для длительного архива лаборатории.
Испытания материаловВыдержка образцов и небольших изделий при низких температурах перед механическими и климатическими испытаниями.
Научные и учебные подразделенияКомпактный криогенный ларь на кафедру или в отдел: один аппарат вместо сосуда Дьюара для части коллекции.
Чем сильна серия
Криогенный режим без азота. Уставка до −150 °C от электросети: не нужны поставки жидкого азота, сосуды и меры защиты от испарений.
Удобное управление. Цветная сенсорная панель 7 дюймов вместо кнопочного контроллера базовых ларей того же объёма.
Документирование хранения. USB для выгрузки данных и порт удалённой сигнализации входят в стандартную комплектацию.
Меньше потерь холода. Горизонтальная загрузка и внутренняя дверь из XPS удерживают холодный воздух при открывании.
Прочная камера. Нержавеющая сталь SUS304, теплоизоляция из пенополиуретана высокой плотности без ХФУ.
Компактный объём. 128 л — размер под рабочую коллекцию лаборатории, без переплаты за пустую камеру.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник-ларь криогенный −150 °C
Когда выбирают КАДАММ МЗ-ЛС1: Нужен небольшой криогенный ларь с сенсорной панелью и USB: под рабочую коллекцию в криопробирках. Если достаточно кнопочного контроллера того же объёма — смотрите МЗ-Л18 и МЗ-Л19; если нужен больший объём с таким же управлением — МЗ-ЛС2. Для вертикальной загрузки и более глубокого холода подойдёт МЗ-В29, а если хватает −105 или −135 °C — МЗ-Л16 и МЗ-Л17.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Зачем криогенный морозильник, если есть ультранизкотемпературный?+
При более низкой температуре медленнее идут остаточные процессы в образце: для многолетнего хранения клеток, тканей и коллекционного материала часто требуется режим ниже, чем даёт обычный ультранизкотемпературный шкаф.
МЗ-ЛС1 закрывает этот диапазон от электросети: уставка выбирается в пределах −40…−150 °C, без работы с жидким азотом.
Чем МЗ-ЛС1 отличается от МЗ-Л18 и МЗ-Л19?+
Объём и размер камеры у них одинаковые — 128 л, 500×450×578 мм, диапазон тоже −40…−150 °C. Отличие — в управлении: у МЗ-ЛС1 цветная сенсорная панель 7 дюймов, в стандартную комплектацию входят USB, порт удалённой сигнализации, манометр и измерительное отверстие.
Если панель и выгрузка данных не нужны, сравните цену с базовыми сериями — наши инженеры помогут выбрать.
Почему ларь, а не вертикальный шкаф?+
При открывании крышки холодный воздух остаётся в камере — он тяжелее тёплого. В вертикальном шкафу он выпадает через дверной проём. Для криогенного режима это означает меньше инея и более быстрое восстановление температуры.
Минус ларя — доступ к образцам сверху, поэтому коробки удобно ставить в стеллажи с ручками.
Как разместить образцы, если полок нет?+
Камера 500×450×578 мм поставляется без полок и ящиков. Обычно в неё ставят вертикальные стеллажи под стандартные криокоробки: так каждую коробку можно достать, не перебирая остальные. Подбор стеллажей под ваш формат пробирок уточняйте у менеджера.
Как часто нужна оттайка?+
Оттайка ручная. Периодичность зависит от того, как часто открывают ларь и какая влажность в помещении. Иней снимают при плановой выгрузке: образцы на это время переносят в резервный морозильник, затем камеру размораживают, протирают насухо и снова выводят на режим.
Что нужно подготовить к установке?+
Сеть AC 220 В, 50/60 Гц с заземлением и отдельной линией под мощность 3125 Вт; исполнение на 110 В заказывается как опция. Проём и проход под габариты 1560×957×1178 мм, ровный пол под массу 245 кг без загрузки.
Вокруг корпуса оставляют место для отвода тепла от конденсатора; рекомендации по помещению дадут наши инженеры.
Как контролировать температуру и получать тревоги?+
Текущая температура отображается на сенсорной панели с шагом 0,1 °C, данные выгружаются через USB. Порт удалённой сигнализации подключают к системе мониторинга здания или лаборатории, а зонд независимого регистратора заводят через измерительное отверстие.
Перечень сигналов тревоги и наличие резервного питания уточняйте у менеджера.
Для чего манометр?+
Манометр показывает давление в холодильном контуре. По нему сервисный инженер оценивает состояние системы при плановом обслуживании и при отклонениях режима, не вскрывая контур.
