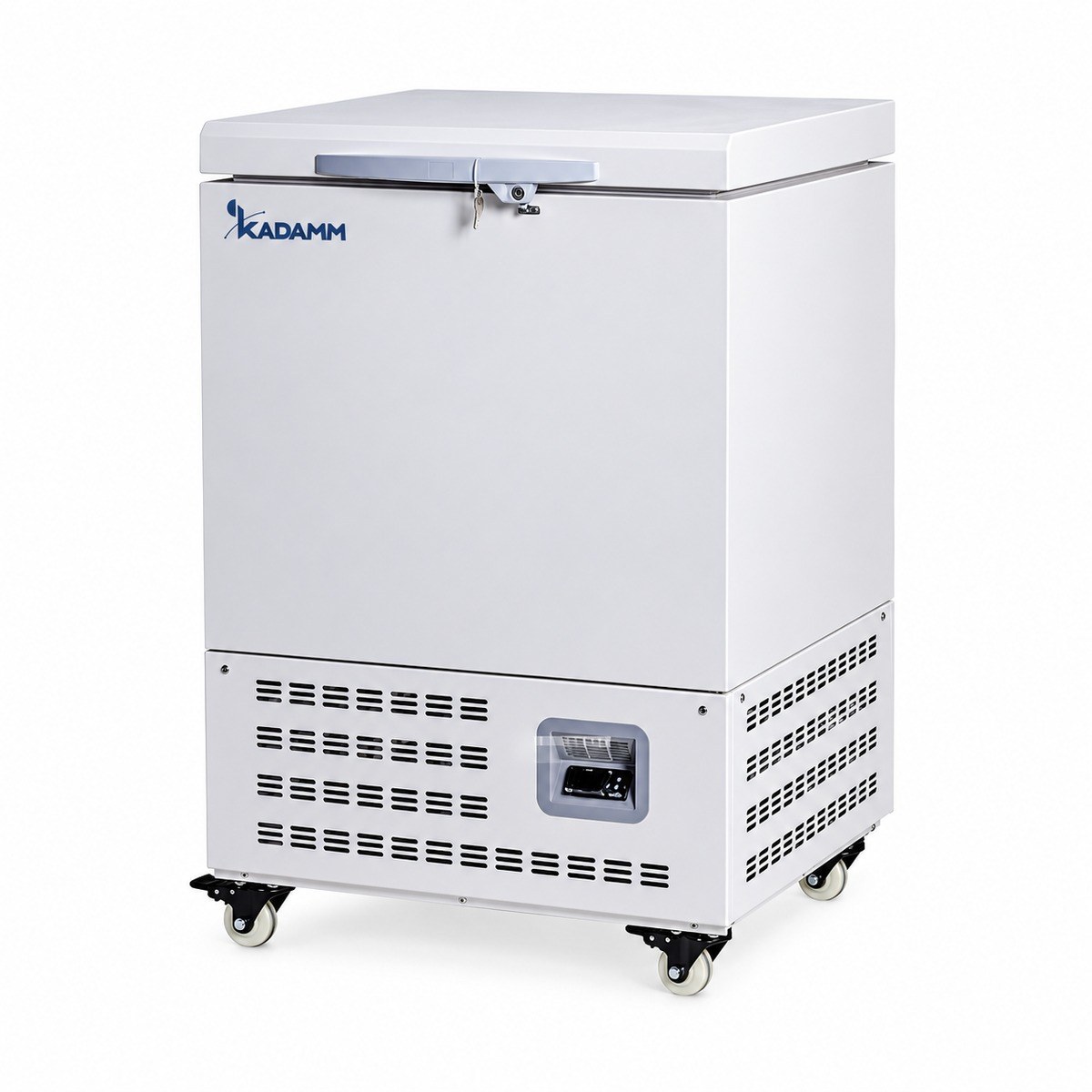

КАДАММ МЗ-Л17 — Морозильник-ларь криогенный −135 °C, 58–258 л
Горизонтальный криогенный морозильник для долгого хранения клеточного материала, нуклеиновых кислот и образцов, которым мало ультранизких температур. Глубокий холод даёт автокаскадная система на смеси углеводородов, а цифровой контроллер с сигнализацией следит, чтобы камера не выходила из заданного режима.
Автокаскадная системаКамера из нержавеющей сталиКрышка с замком и двойным уплотнениемЗвуковая и световая тревога
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
58–258 л
Полезный объём камеры
−100…−135 °C
Диапазон уставки
SECOP
Компрессор
EBM
Вентилятор конденсатора
60 дБ(А)
Уровень шума
380 В / 50 Гц
Питание от сети
Модели и артикулы
КАДАММ МЗ-Л17-58
58 л, камера 410×410×385 мм; наружные размеры 670×765×1025 мм; масса 83 кг
КАДАММ МЗ-Л17-118
118 л, камера 540×400×560 мм; наружные размеры 1270×795×990 мм; масса 126 кг
КАДАММ МЗ-Л17-258
258 л, камера 780×500×660 мм; наружные размеры 1700×900×1100 мм; масса 210 кг
Что это за серия
КАДАММ МЗ-Л17 — криогенный ларь с верхней крышкой, рассчитанный на работу в диапазоне от −100 до −135 °C. Это следующая ступень после обычных ультранизкотемпературных морозильников: при −135 °C в образцах практически останавливаются процессы перекристаллизации льда, поэтому такой холод выбирают для многолетнего хранения клеток, тканей и ценного биоматериала. В серии три типоразмера — 58, 118 и 258 л.
Охлаждение построено по автокаскадной схеме: один компрессор SECOP прокачивает смесь углеводородных хладагентов, компоненты которой кипят при разных температурах и последовательно охлаждают друг друга. Так достигается температура, недоступная одноступенчатому контуру, без второго компрессора и без фреонов, разрушающих озоновый слой. Тепло с конденсатора отводит вентилятор EBM.
Камера охлаждается напрямую — испаритель уложен в стенках, вентилятора внутри нет. Для ларя это естественная схема: холодный воздух тяжелее тёплого и при открывании крышки остаётся внутри, а не вытекает на пол, как из вертикального шкафа. Оборотная сторона прямого охлаждения — иней на стенках, поэтому оттайка здесь ручная и проводится по графику.
Корпус окружён толстым слоем вспененной изоляции, крышка прижимается по двойному контуру уплотнения. Внутренняя камера выполнена из нержавеющей стали SUS304: её можно мыть и обрабатывать дезинфицирующими растворами, она не трескается от многократных циклов замораживания, как пластиковые вкладыши.
Режимом управляет цифровой контроллер со светодиодным дисплеем: на нём постоянно видна текущая температура камеры. Оператор задаёт уставку, разницу температур включения и выключения компрессора и порог тревоги. Сигнализация звуком и миганием сообщает о перегреве и переохлаждении камеры и о неисправности датчика.
Крышка запирается на замок, чтобы посторонний не открыл камеру и не нарушил режим. Ларь стоит на усиленных колёсах — его можно откатить для уборки или переставить в пределах помещения. Питание — трёхфазная сеть 380 В, 50 Гц; температура в помещении для нормальной работы — не выше +25 °C.
Перед поставкой подготовьте место: трёхфазную розетку 380 В на отдельном автомате, свободное пространство вокруг корпуса для отвода тепла от конденсатора и температуру в помещении не выше +25 °C. Если в комнате жарче, морозильник будет работать на пределе и может не выйти на −135 °C. Параметры подключения к внешней системе мониторинга уточняйте у менеджера.
Как устроена серия
Автокаскадный контур на одном компрессореСмесь углеводородных хладагентов разделяется по ступеням внутри контура: глубина холода как у каскада, а обслуживать нужно один компрессор SECOP.
Хладагент без фтораРабочее тело — смесь природных углеводородов, без ХФУ и ГФУ. Это снимает вопросы утилизации фреонов при сервисе и выводе из эксплуатации.
Прямое охлаждение камерыИспаритель встроен в стенки, внутри нет движущихся частей. Холод держится в ларе при открытой крышке, а оттайку проводят вручную по мере нарастания инея.
Камера SUS304Пищевая нержавеющая сталь выдерживает глубокий холод, мытьё и обработку дезинфектантами, не накапливает запахи и не растрескивается.
Толстая изоляция и двойное уплотнениеВспененный слой по всему корпусу и два контура уплотнения крышки снижают теплоприток и нагрузку на компрессор, медленнее отогревают камеру при отключении сети.
Настраиваемый контроллерЦифровое управление со светодиодным дисплеем: уставка в рабочем диапазоне, гистерезис пуска и останова компрессора, собственный порог тревоги.
СигнализацияЗуммер и мигающая индикация при высокой и низкой температуре и при отказе датчика — оператор видит проблему до того, как образцы начнут отогреваться.
Замок и колёсаКрышка запирается ключом; усиленные колёса позволяют сдвинуть тяжёлый ларь без подъёмных приспособлений.
Технические характеристики
Параметр
КАДАММ МЗ-Л17-58
КАДАММ МЗ-Л17-118
КАДАММ МЗ-Л17-258
Объём, л
58
118
258
Внутренние размеры (Ш×Г×В), мм
410×410×385
540×400×560
780×500×660
Габариты (Ш×Г×В), мм
670×765×1025
1270×795×990
1700×900×1100
Диапазон температур, °C
−100…−135
Охлаждение камеры
прямое
Холодильная система
автокаскадная
Хладагент
смесь углеводородных хладагентов
Компрессор
SECOP
Вентилятор конденсатора
EBM
Оттайка
ручная
Контроллер
цифровой
Дисплей
светодиодный
Сигнализация
высокая и низкая температура, неисправность датчика; звуковая и световая
Дверь
крышка, открывание вверх
Замок
есть
Материал камеры
пищевая нержавеющая сталь SUS304
Теплоизоляция
150
Колёса, опоры
есть
Температура окружающей среды, °C
≤25
Уровень шума, дБ(А)
60
Электропитание
380 В / 50 Гц
Масса, кг
83
126
210
Потребляемую мощность, комплект корзин и стеллажей и наличие выходов для внешнего мониторинга уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-Л17Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Банки клеточных культурДлительное хранение посевного и рабочего банков клеточных линий, когда нет возможности или желания держать их в жидком азоте.
Нуклеиновые кислоты и белкиДНК, РНК, ферментные препараты и белковые стандарты, которые теряют активность в обычном ультранизкотемпературном морозильнике на сроках в несколько лет.
Биоматериал и коллекцииТкани, кровь и её клеточные компоненты, костный материал и микробные коллекции в научных биобанках.
Микробиология и вирусологияРеференсные штаммы бактерий и вирусов, которые хранят в замороженном виде для повторных работ.
Материаловедение и электроникаНизкотемпературные испытания материалов и электронных компонентов, выдержка образцов при глубоком холоде.
Морские и биологические продуктыОбразцы рыбы, морепродуктов и биологических препаратов, для которых важна сохранность структуры тканей.
Чем сильна серия
Холод ниже −100 °C без азота. Электрический ларь заменяет сосуд Дьюара там, где неудобно возить и доливать жидкий азот.
Один компрессор. Автокаскадная схема проще двухкомпрессорного каскада: меньше узлов, которые могут отказать.
Холод не уходит при загрузке. Горизонтальная камера с верхней крышкой теряет меньше холода при открывании, чем вертикальный шкаф.
Когда выбирают КАДАММ МЗ-Л17: Берите МЗ-Л17, если образцам нужна температура ниже −100 °C, а объём укладывается в 58–258 л. Если достаточно −105 °C, в тех же объёмах есть серия МЗ-Л16. Для хранения при −150 °C смотрите лари МЗ-Л18, МЗ-Л19, МЗ-ЛС1 и МЗ-ЛС2; если нужен вертикальный криогенный шкаф — МЗ-В29.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем криогенный морозильник отличается от ультранизкотемпературного?+
Ультранизкотемпературные морозильники не опускаются ниже −100 °C. МЗ-Л17 держит −100…−135 °C: такой холод нужен для клеток и биоматериала, которые хранят годами и которым в обычном морозильнике грозит медленная деградация.
Глубина достигается автокаскадной системой на смеси хладагентов — обычный одноступенчатый контур до таких температур не опускается.
Можно ли хранить клеточные линии вместо жидкого азота?+
Для многих задач — да: −135 °C ниже температуры, при которой в замороженных образцах останавливаются процессы перекристаллизации. Ларь не требует доливки азота и не создаёт риска удушья в помещении.
Для особо ценных линий наши инженеры рекомендуют держать дублирующий запас на другом хранении. Протокол заморозки и требования конкретной линии обсудите с менеджером.
Почему ларь, а не вертикальный шкаф?+
Холодный воздух тяжелее тёплого. В горизонтальной камере он остаётся внутри, когда крышка открыта, поэтому температура после загрузки восстанавливается быстрее, а нагрузка на компрессор ниже.
Вертикальное исполнение удобнее по доступу к полкам и занимает меньше площади — для этого есть серия МЗ-В29.
Зачем 380 В и что подготовить к установке?+
Все модели серии питаются от трёхфазной сети 380 В, 50 Гц. Нужна отдельная линия с автоматом и заземлением. Вокруг корпуса оставьте место для отвода тепла от конденсатора, температура в помещении — не выше +25 °C.
Ларь МЗ-Л17-258 весит 210 кг: проверьте ширину дверных проёмов и несущую способность пола.
Как часто нужна оттайка?+
Охлаждение прямое, поэтому на стенках со временем нарастает иней, особенно при частом открывании во влажном помещении. Оттайку проводят вручную: образцы переносят во временное холодное хранение, камеру отогревают и вытирают.
Чем реже и короче открывания, тем реже нужна оттайка. Удобно планировать её на время ревизии коллекции.
Что делать при отключении электричества?+
Толстая изоляция и двойное уплотнение крышки замедляют отогрев камеры, но долго без питания криогенный морозильник не продержится. Держите крышку закрытой, а для ценных коллекций предусмотрите резервное питание.
Время сохранения температуры без сети и возможность подключения внешнего оповещения уточняйте у менеджера.
Какой объём выбрать?+
Считайте по числу криобоксов и штативов, которые будут храниться одновременно, с запасом на рост коллекции. МЗ-Л17-58 подходит для запаса одной группы, МЗ-Л17-118 — для лаборатории, МЗ-Л17-258 — для коллекции подразделения или биобанка.
Внутренние размеры камеры каждой модели — в таблице характеристик; по ним наши инженеры подберут раскладку стеллажей.
Насколько шумит морозильник?+
Уровень шума — 60 дБ(А). Это заметно в тихом кабинете, поэтому криогенные лари обычно ставят в отдельной комнате хранения или в техническом помещении с вентиляцией.
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: хранение реактивов, образцов, препаратов и расходных материалов при заданной температуре. Не является медицинским изделием.
