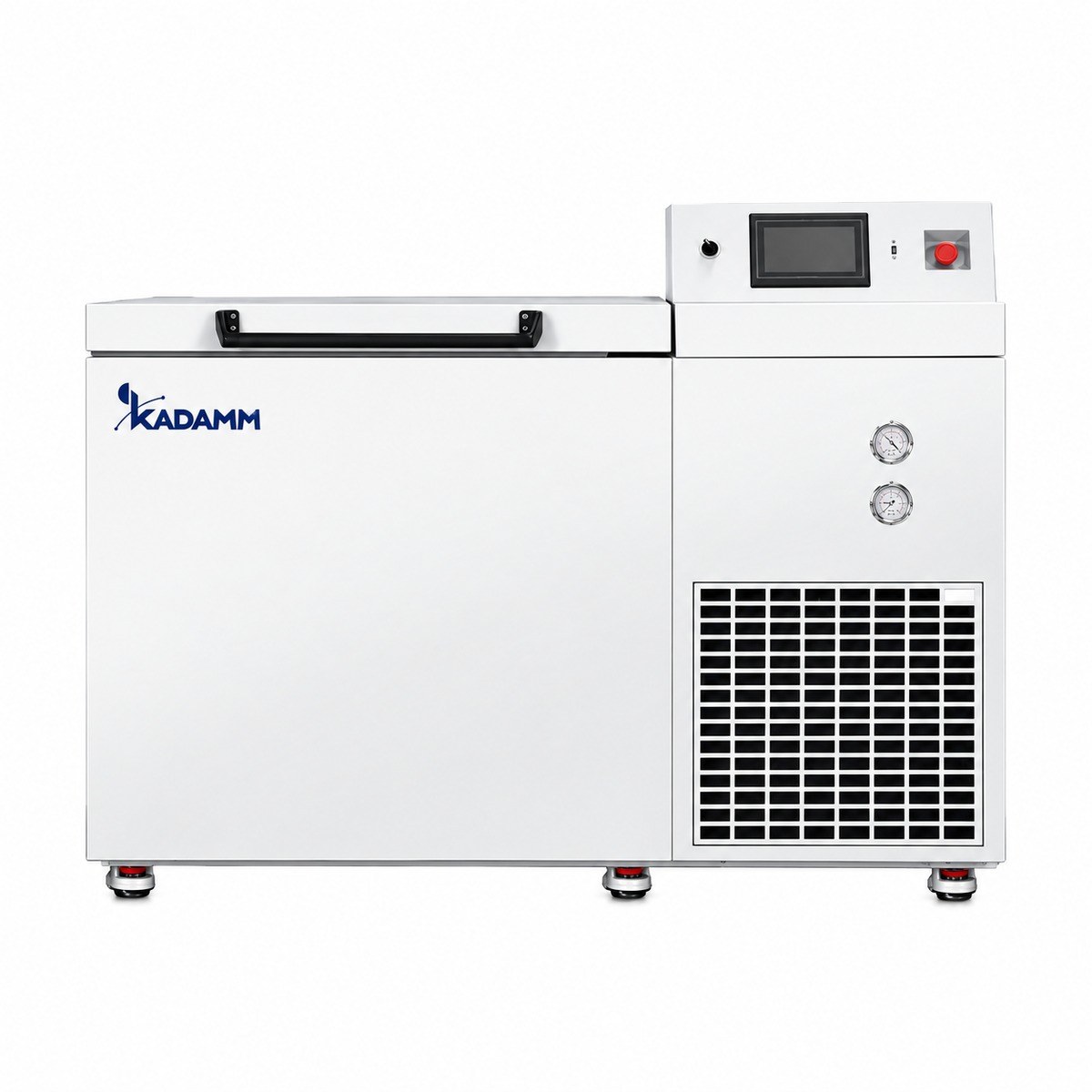

КАДАММ МЗ-Л19 — Морозильник-ларь криогенный −150 °C, 128 л
Горизонтальная криогенная камера с загрузкой сверху для лабораторий, которым нужен холод глубже ультранизкотемпературного шкафа без работы с жидким азотом. Простое микропроцессорное управление по платиновому датчику, стальная камера и толстая теплоизоляция корпуса.
Криогенный диапазон без азотаЗагрузка сверхуПлатиновый термометр сопротивленияПорт для внешнего зонда
▤
Составьте спецификацию под вашу лабораторию1 модель и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
128 л
Полезный объём
−40…−150 °C
Диапазон температур
44.5 кВт·ч/сут
Энергопотребление
+10…+32 °C
Допустимая температура помещения
2550 Вт
Мощность
Ø 25 мм
Измерительное отверстие
Модели и артикулы
КАДАММ МЗ-Л19-128
128 л, камера 500×450×578 мм; −40…−150 °C; прямое охлаждение, ручная оттайка; камера из нержавеющей стали; 2550 Вт, 4.6 А
Что это за серия
КАДАММ МЗ-Л19 — криогенный ларь с одной камерой на 128 л. Уставка выбирается в пределах от −40 до −150 °C, так что один прибор закрывает и задачи глубокой заморозки, и хранение при температуре, при которой в замороженных образцах практически останавливаются процессы перекристаллизации. В серии одна модель — МЗ-Л19-128.
Форма ларя выбрана не случайно. Охлаждённый воздух плотнее окружающего и при подъёме крышки остаётся на дне камеры. Вертикальный шкаф при открывании двери теряет нижние слои холода через проём, а ларь — только тонкий верхний слой. Чем глубже уставка, тем заметнее эта разница: после выемки криобокса камера МЗ-Л19 быстро возвращается к заданному значению.
Камера охлаждается напрямую: испарительный контур уложен в стенках, вентилятора внутри нет. Холод вырабатывает один компрессор Tecumseh, рабочее тело — смесь углеводородных хладагентов. Корпус из окрашенной стали заполнен пенополиуретаном: толстый слой изоляции снижает приток тепла и определяет суточное энергопотребление на уровне 44.5 кВт·ч.
Управление — микропроцессорный контроллер с цифровым дисплеем. Температуру камеры он считывает платиновым термометром сопротивления PT100: у этого типа датчика характеристика остаётся предсказуемой и в области глубокого холода, где термисторы теряют точность. Для независимого контроля в корпусе предусмотрено измерительное отверстие Ø 25 мм — через него заводят зонд внешнего регистратора, не нарушая теплоизоляцию.
Внутренняя камера выполнена из нержавеющей стали, размеры 500×450×578 мм. Полок, корзин и внутренних дверей нет: пространство целиком отдаётся под штативы и криобоксы, которые лаборатория выбирает под формат своих пробирок.
МЗ-Л19 — исполнение без встроенного архива: порта USB, принтера и резервного питания сигнализации в комплектации нет. Если хранение нужно документировать, температуру пишет внешний регистратор через измерительное отверстие. Оттайка ручная, прибор стоит на колёсах. Допустимая температура в помещении — от +10 до +32 °C.
Перед установкой рассчитайте линию питания под мощность 2550 Вт и ток 4.6 А; параметры сети для вашей поставки подтвердит менеджер. Наружные размеры 1555×956×1047 мм, в упаковке — 1637×970×1295 мм: по ним проверьте двери, коридоры и лифт. В помещении должно быть от +10 до +32 °C, вокруг корпуса — свободное место для отвода тепла.
Как устроена серия
Уставка до −150 °CРабочий диапазон от −40 до −150 °C: прибор подходит и для глубокой заморозки, и для длительного криогенного хранения клеточного материала и проб.
Горизонтальная загрузкаКрышка сверху удерживает плотный холодный воздух внутри камеры, поэтому при выемке образцов температура почти не скачет.
Прямое охлаждениеИспарительный контур в стенках камеры, без вентилятора внутри: меньше движущихся частей и нет потока воздуха, который сушит открытые образцы.
Датчик PT100Платиновый термометр сопротивления ведёт регулирование по фактической температуре камеры и сохраняет точность в глубоком холоде.
Отверстие для внешнего зондаОдин ввод Ø 25 мм для датчика регистратора или системы мониторинга, корпус сверлить не нужно.
Камера из нержавеющей сталиГладкие стальные стенки без полок легко моются после оттайки и выдерживают обработку дезинфицирующими растворами.
КолёсаПрибор перемещают по помещению без подъёмной техники, например при перестановке или уборке.
Технические характеристики
Параметр
КАДАММ МЗ-Л19-128
Объём, л
128
Внутренние размеры (Ш×Г×В), мм
500×450×578
Габариты (Ш×Г×В), мм
1555×956×1047
Размеры упаковки (Ш×Г×В), мм
1637×970×1295
Диапазон температур, °C
−40…−150
Температура окружающей среды, °C
+10…+32
Охлаждение камеры
прямое
Оттайка
ручная
Хладагент
смесь углеводородных хладагентов
Компрессор
Tecumseh, 1 шт.
Датчик температуры
PT100
Контроллер
микропроцессорный
Дисплей
цифровой
Материал камеры
нержавеющая сталь
Материал корпуса
окрашенная сталь
Теплоизоляция
пенополиуретан
Полки, ящики
нет
Внутренние двери
нет
Измерительное отверстие (шт. / Ø, мм)
1 / 25
Порт USB
нет
Регистратор температуры (самописец, принтер)
нет
Резервное питание сигнализации
нет
Колёса, опоры
есть
Мощность, Вт
2550
Ток, А
4.6
Энергопотребление, кВт·ч/сут
44.5
Параметры сети, массу, уровень шума, комплект штативов и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ МЗ-Л19Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Криохранение клеточных линийКриопробирки с культурами клеток и штаммами микроорганизмов в лаборатории, где нет азотного хранилища и персонала для работы с сосудами Дьюара.
Коллекции нуклеиновых кислот и тканейВыделенные ДНК и РНК, образцы тканей и костной ткани для исследований, которым вредна медленная деградация при температуре обычного морозильника.
Вирусы, бактерии и биопрепаратыРеференсные штаммы, вирусные препараты и нестабильные белковые реагенты с требованием хранения в криогенном диапазоне.
Испытания материалов и электроникиВыдержка образцов металлов, полимеров и электронных компонентов при глубоком холоде перед проверкой на хрупкость и низкотемпературную работоспособность.
Морские и пищевые пробыОбразцы рыбы и морепродуктов для исследовательских программ, где важна сохранность структуры тканей до анализа.
Научные и учебные лабораторииОбщий криогенный объём кафедры или института для коллекций и экспериментов с глубоким охлаждением.
Чем сильна серия
Глубокий холод от электросети. До −150 °C без закупки, доставки и доливки жидкого азота.
Устойчивость режима. Ларь с толстой изоляцией из пенополиуретана теряет мало холода при открывании и в простое.
Предсказуемые расходы. Энергопотребление 44.5 кВт·ч в сутки известно заранее — его закладывают в смету содержания.
Честное измерение. Регулирование по платиновому датчику PT100, а для аудита — свой внешний зонд через порт Ø 25 мм.
Простота. Один компрессор, прямое охлаждение, микропроцессорный контроллер без лишних функций: меньше узлов, которые требуют обслуживания.
Свободная камера. Нет полок и перегородок — штативы и криобоксы расставляются под конкретную коллекцию.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник-ларь криогенный −150 °C
Когда выбирают КАДАММ МЗ-Л19: МЗ-Л19 выбирают, когда нужен ларь на 128 л с уставкой до −150 °C, а контроль температуры лаборатория ведёт своим регистратором. С тем же объёмом и диапазоном мы поставляем МЗ-Л18 и МЗ-ЛС1 с сенсорной панелью — сравните комплектацию по таблицам ТТХ или спросите наших инженеров. Если 128 л мало, смотрите МЗ-ЛС2 на 138–226 л. Когда достаточно −105 или −135 °C, подойдут МЗ-Л16 и МЗ-Л17 на 58–258 л, а для вертикальной загрузки и холода до −164 °C — МЗ-В29.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Зачем криогенный морозильник, если есть ультранизкотемпературный шкаф?+
Шкафы на ультранизкие температуры работают выше области, где в замороженном биоматериале практически прекращаются медленные изменения. МЗ-Л19 опускает камеру до −150 °C и закрывает задачи, для которых раньше нужен был жидкий азот.
Можно ли отказаться от жидкого азота?+
Для криопробирок с клеточными линиями, штаммов и коллекций ДНК и РНК — как правило, да: при −150 °C материал хранится годами без закупок азота и работы с сосудами Дьюара.
Если методика прямо требует хранения в паровой фазе азота, согласуйте выбор прибора с нашими инженерами.
Какую температуру можно задать?+
Любую в пределах от −40 до −150 °C. Ларь можно использовать как глубокий морозильник и переводить в криогенный режим, когда этого требует задача.
Почему ларь, а не вертикальный шкаф?+
Холодный воздух тяжелее и при открытой крышке остаётся в камере. У вертикального шкафа он уходит через дверной проём, а камера потом долго восстанавливает режим. Чем ниже уставка, тем важнее это преимущество.
Как документировать температуру хранения?+
Встроенного архива, порта USB и принтера у МЗ-Л19 нет. Зонд внешнего регистратора заводят в камеру через измерительное отверстие Ø 25 мм, данные пишет регистратор или система мониторинга лаборатории.
Подходящий регистратор и способ подключения подберут наши инженеры.
Как разместить образцы, если внутри нет полок?+
Камера 500×450×578 мм заполняется штативами и криобоксами. Их высоту и число рядов подбирают под формат пробирок и объём коллекции — менеджер поможет с комплектом.
Как проводить оттайку?+
Оттайка ручная. Образцы заранее переносят в резервный морозильник, прибор отключают, удаляют иней с камеры и уплотнения крышки, протирают камеру насухо и снова выводят на режим. Частота зависит от того, как часто открывают крышку и насколько влажно в помещении.
Какие условия нужны в помещении?+
Температура воздуха — от +10 до +32 °C, ровный пол и свободное место вокруг корпуса для отвода тепла. Линию питания рассчитывают под 2550 Вт и 4.6 А; параметры сети уточните у менеджера.
Пройдёт ли морозильник в дверь?+
Наружные размеры 1555×956×1047 мм, в упаковке — 1637×970×1295 мм. Сверьте их с проёмами, лифтом и поворотами коридора; на месте прибор передвигают на колёсах.
