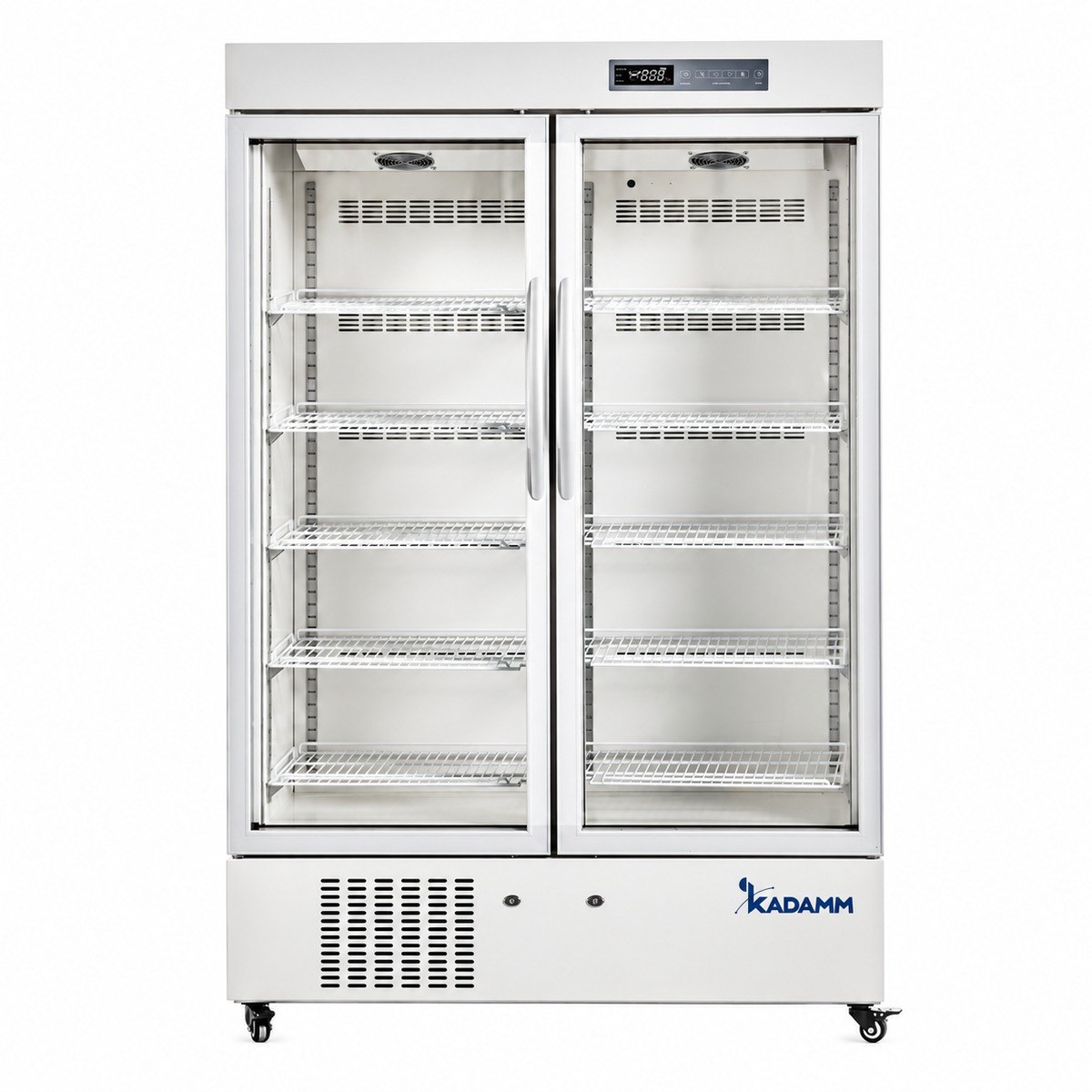

КАДАММ ХД-Ф13 — Холодильник фармацевтический +2…+8 °C, 656–1500 л
Напольный шкаф большого объёма для общего склада препаратов, реактивов и наборов при +2…+8 °C. Воздух циркулирует по всей высоте камеры, иней на испарителе не копится, а сигнализация работает и при пропадании сети.
Принудительная циркуляция воздухаАвтоматическая оттайкаСтеклянные двери с обогревомСигнализация с резервным питанием
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
656–1500 л
Объём камеры
+2…+8 °C
Рабочий диапазон
10–12
Полок в камере
310–1110 Вт
Потребляемая мощность
52–55 дБ(А)
Уровень шума
до 8 ч
Резервное питание сигнализации
Модели и артикулы
КАДАММ ХД-Ф13-656
656 л, камера 1100×454×1325 мм; две стеклянные двери с обогревом; 10 полок; R600a; 310 Вт
КАДАММ ХД-Ф13-1006
1006 л, камера 1100×684×1325 мм; две стеклянные двери с обогревом; 10 полок; R600a; 310 Вт
КАДАММ ХД-Ф13-1500
1500 л, одна стеклянная дверь; 12 полок; R134a; 1110 Вт; внутренние размеры уточняйте у менеджера
Что это за серия
КАДАММ ХД-Ф13 — напольные фармацевтические холодильники большого объёма для аптечного склада, производственной лаборатории и общего хранилища реактивов. Шкаф держит в камере +2…+8 °C, а цифровой дисплей и стеклянные двери позволяют видеть и температуру, и остатки, не открывая камеру. В серии три модели на 656, 1006 и 1500 л.
Холод распределяет вентилятор: воздух проходит через оребрённый испаритель и по воздуховодам обтекает все полки. Раскладка каналов подобрана так, чтобы температура в камере оставалась ровной и устойчивой, в том числе в верхнем и нижнем ярусах большого шкафа. Датчик NTC передаёт показания на микропроцессорный контроллер, который ведёт режим с шагом в десятую долю градуса.
Испаритель оттаивает автоматически, поэтому в камере не образуется иней, а хранение не прерывается ради размораживания. Это особенно важно в шкафу такого объёма: выгрузить всё содержимое и перенести его в другое место было бы непросто.
Конструкция дверей зависит от модели. У ХД-Ф13-656 и ХД-Ф13-1006 две стеклянные двери с обогревом и автодоводчиком: обогрев не даёт стеклу запотевать, а доводчик возвращает створку на место, если её прикрыли не до конца. У ХД-Ф13-1500 одна стеклянная дверь и три замка. Нагревательная плёнка по краям двери и у измерительного отверстия предотвращает конденсат.
Контроль построен на сигнализации: звук и индикация срабатывают при высокой и низкой температуре, отключении питания, открытой двери и неисправности терморегулятора. Резервное питание поддерживает сигнализацию до 8 часов. Если параметры в контроллере сбились из-за неверных действий оператора, их можно вернуть к заводским одной командой.
Для подключения к системам мониторинга и учёта предусмотрены порт удалённой сигнализации, порт RS232/485 и регистратор температуры (самописец, принтер); во всех моделях это опции. Порт USB заказывается дополнительно для ХД-Ф13-656 и ХД-Ф13-1006, в ХД-Ф13-1500 его нет. Питание — однофазная сеть 220 В, 50 Гц; шкафы рассчитаны на работу при температуре в помещении 10…32 °C.
Шкафы большого объёма ставят на ровное основание с запасом места для открывания дверей и циркуляции воздуха у конденсатора. Колёс и опор в комплекте нет, поэтому заранее обсудите с менеджером способ доставки и установки на место. Параметры помещения для ХД-Ф13-1500 тоже уточните заранее: потребляемая мощность этой модели заметно выше, чем у двух других.
Как устроена серия
Принудительная циркуляция воздухаВентилятор прогоняет воздух через оребрённый испаритель и воздуховоды: верхние и нижние полки охлаждаются одинаково, температура быстро выравнивается после открывания двери.
Автоматическая оттайкаИспаритель освобождается от инея без участия оператора. Хранение не прерывается, а теплообмен не ухудшается со временем.
Стеклянные двериОстекление видно снаружи, запотевание предотвращает обогрев, а у двухдверных моделей створки снабжены автодоводчиками.
Защита от конденсатаНагревательная плёнка стоит по периметру двери и у измерительного отверстия: стекло и уплотнения остаются сухими.
Многоуровневая сигнализацияВысокая и низкая температура, отключение питания, открытая дверь, отказ терморегулятора; резервное питание поддерживает сигнализацию до 8 часов.
Сброс параметровЕсли оператор случайно нарушил настройки контроллера, заводские значения восстанавливаются одной командой, без вызова сервисной службы.
Подключение мониторингаПорт удалённой сигнализации, порт RS232/485 и регистратор температуры — опции для всех моделей серии.
Регулируемые полкиОт 10 до 12 полок; высоту ярусов подбирают под тару, а замки на дверях ограничивают доступ к содержимому.
Технические характеристики
Параметр
КАДАММ ХД-Ф13-656
КАДАММ ХД-Ф13-1006
КАДАММ ХД-Ф13-1500
Объём, л
656
1006
1500
Внутренние размеры (Ш×Г×В), мм
1100×454×1325
1100×684×1325
уточняйте у менеджера
Габариты (Ш×Г×В), мм
1220×642×1885
1220×872×1885
1800×775×1965
Диапазон температур, °C
+2…+8
Температура окружающей среды, °C
10…32
Охлаждение
принудительная циркуляция воздуха
Оттайка
автоматическая
Хладагент
R600a
R134a
Датчик температуры
NTC
Контроллер
микропроцессорный
Дисплей
цифровой
Дверь
2 стеклянные двери с обогревом и автодоводчиком
1 стеклянная дверь
Замок, шт.
2
3
Полки, ящики
10 полок
12 полок
Освещение
светодиодное
Резервное питание сигнализации
до 8 ч
Измерительное отверстие (шт. / Ø, мм)
1 / 25
опция
Порт USB
опция
нет
Регистратор температуры (самописец, принтер)
опция
Порт удалённой сигнализации
опция
Порт RS232/485
опция
Колёса, опоры
нет
Уровень шума, дБ(А)
52
53
55
Энергопотребление, кВт·ч/сут
5,75
6,23
8
Мощность, Вт
310
1110
Ток, А
1,7
1,75
3,8
Электропитание
220 В, 50 Гц
Масса нетто/брутто, кг
158/188
207/237
170/190
Габариты в упаковке, мм
1335×715×2050
1330×940×1970
1910×855×2155
Внутренние размеры ХД-Ф13-1500, сроки поставки и состав опций уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-USB
Порт USB
выгрузка данных
Для: КАДАММ ХД-Ф13-656, КАДАММ ХД-Ф13-1006
ОП-РД
Регистратор температуры (самописец, принтер)
запись температуры камеры
Для: все модели серии
ОП-УС
Порт удалённой сигнализации
оповещение на пульт
Для: все модели серии
ОП-RS
Порт RS232/485
подключение к системе мониторинга
Для: все модели серии
ОП-ИО
Измерительное отверстие
для внешнего датчика
Для: КАДАММ ХД-Ф13-1500
Измерительное отверстие Ø 25 мм входит в стандарт ХД-Ф13-656 и ХД-Ф13-1006. Порт USB у ХД-Ф13-1500 не предусмотрен.
▤
Спецификация КАДАММ ХД-Ф13Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Аптечный складЛекарственные средства и расходные материалы, которые по паспорту хранят при +2…+8 °C: большой объём и стеклянные двери удобны для учёта остатков.
Реактивы и наборыФерменты, буферы, антитела, аналитические и диагностические наборы, стандартные образцы — в одном шкафу на всё подразделение.
Питательные средыГотовые среды в чашках и флаконах до использования; циркуляция воздуха не даёт образоваться конденсату на упаковках.
Контроль качества на производствеОбразцы и контрольные материалы между отбором и испытанием, с записью температуры внешним регистратором.
Научные и учебные лабораторииОбщее хранилище для нескольких групп: замки, раздельные полки и сигнализация при открытой двери.
Пищевые и химические лабораторииПробы и стандартные растворы, ожидающие анализа, а также термочувствительные материалы с требованием холодного хранения.
Чем сильна серия
Большой объём в одном шкафу. От 656 до 1500 л на один блок: меньше отдельных холодильников, проще учёт и контроль.
Ровная температура. Принудительная циркуляция по воздуховодам и контроль датчиком NTC выравнивают режим по всем ярусам.
Не нужно размораживать. Автоматическая оттайка избавляет от остановок хранения и перекладывания продукции.
Видно без открывания. Стеклянные двери с обогревом и светодиодное освещение: содержимое видно, холод остаётся внутри.
Защита от аварий. Сигнализация по температуре, питанию и открытой двери, плюс резервное питание на период до 8 часов.
Интеграция в систему мониторинга. Порт удалённой сигнализации, порт RS232/485 и регистратор температуры заказываются как опции.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — холодильник фармацевтический +2…+8 °C
Когда выбирают КАДАММ ХД-Ф13: Нужен напольный холодильник +2…+8 °C большого объёма с несколькими стеклянными дверями или широкой камерой. Если объём меньше, смотрите серии ХД-Ф8 и ХД-Ф3; если нужна модель до 1000 л, сравните ХД-Ф9, ХД-Ф10 и ХД-Ф11. Для 1500 л есть также серия ХД-Ф14, а ХД-Ф12 покрывает тот же ряд объёмов 656–1500 л, поэтому сопоставьте комплектацию у менеджера.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем фармацевтический холодильник отличается от бытового?+
Бытовой холодильник держит «примерно +4 °C» и заметно меняет температуру по полкам и при открывании дверей. В ХД-Ф13 воздух перемещает вентилятор, контроллер ведёт режим по датчику NTC, а сигнализация фиксирует выход за пределы +2…+8 °C.
Дополнительно в шкафу есть замки, резервное питание сигнализации, порт для удалённого оповещения и возможность подключить регистратор температуры.
Можно ли поставить его вместо ХФ-400?+
По назначению это тот же класс холодильников +2…+8 °C со стеклянной дверью, но по объёму серия ХД-Ф13 начинается с 656 л. Если нужно заменить один шкаф ХФ-400 или несколько небольших одним, подойдёт ХД-Ф13-656 или ХД-Ф13-1006.
Перед заменой проверьте габариты проёма и место под открывание дверей: размеры каждой модели — в таблице выше.
Чем отличается ХД-Ф13-1500 от остальных моделей серии?+
Это самая вместительная модель с одной стеклянной дверью, тремя замками и 12 полками; хладагент — R134a, потребляемая мощность выше, а порт USB не предусмотрен. Измерительное отверстие для внешнего датчика заказывается как опция.
Две другие модели имеют по две двери с обогревом и автодоводчиком, по 10 полок и хладагент R600a.
Как часто нужно размораживать?+
Не нужно: оттайка автоматическая. Достаточно периодически мыть камеру и внутренние поверхности по графику уборки.
Что будет при отключении электричества?+
Сработает сигнализация отключения питания. Резервное питание поддерживает сигнализацию до 8 часов, поэтому персонал узнает о проблеме и успеет принять меры.
Для оповещения на расстоянии используйте порт удалённой сигнализации: он заказывается как опция.
Как подключить регистратор температуры?+
Регистратор (самописец или принтер) заказывается вместе с холодильником. В моделях ХД-Ф13-656 и ХД-Ф13-1006 есть измерительное отверстие Ø 25 мм для внешнего зонда, в ХД-Ф13-1500 оно заказывается как опция.
Порт USB доступен как опция для двух меньших моделей, порт RS232/485 — для всех моделей серии.
Нужны ли колёса или опоры для установки?+
В ТТХ серии колёса и опоры не указаны, поэтому шкаф устанавливают на ровное основание. С учётом массы заранее согласуйте с менеджером доставку, разгрузку и расстановку.
Какое помещение подходит для установки?+
Шкафы рассчитаны на температуру в помещении 10…32 °C. Оставьте свободный проход у дверей и зазор у решётки конденсатора, чтобы не мешать теплообмену.
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: хранение реактивов, образцов, препаратов и расходных материалов при заданной температуре. Не является медицинским изделием.
