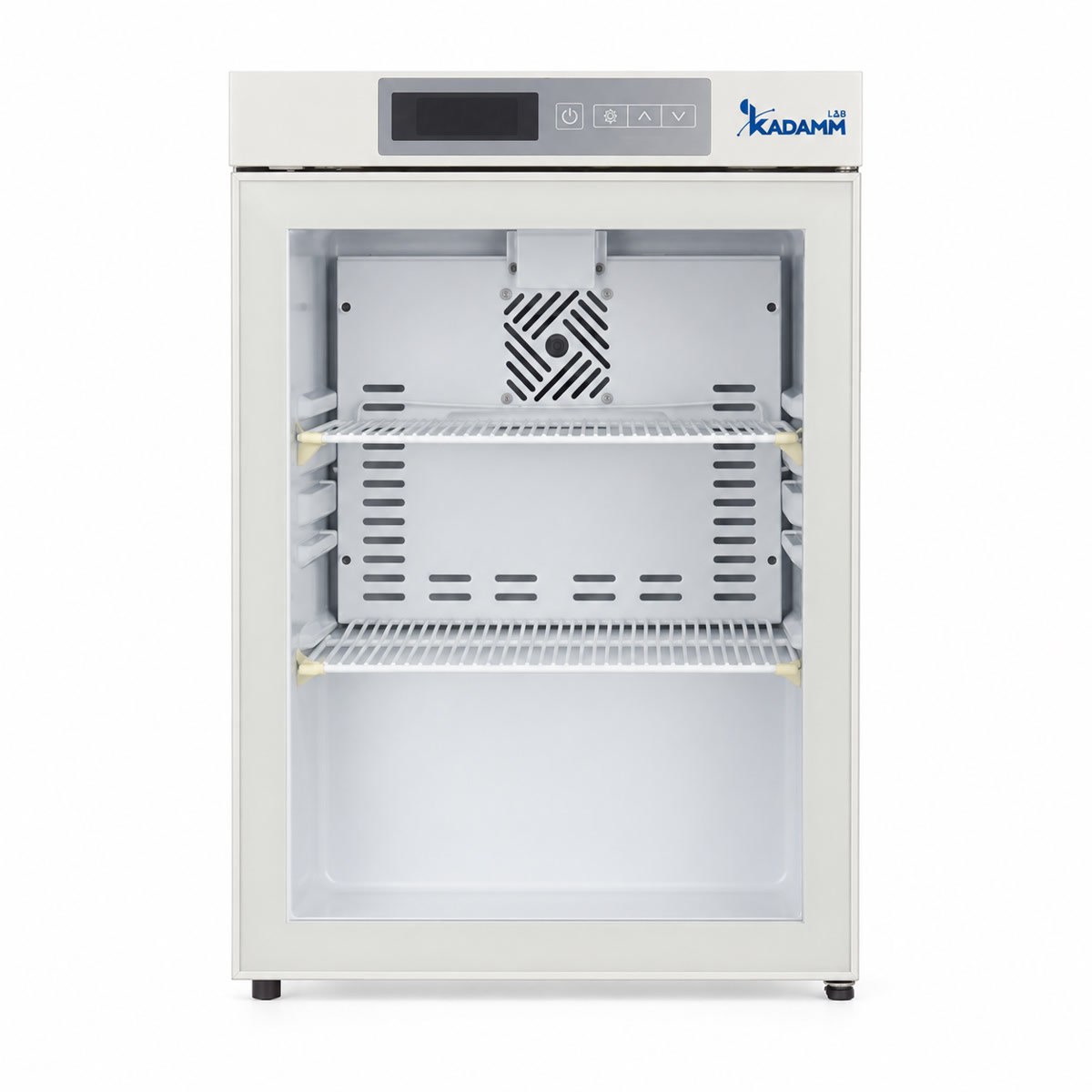

КАДАММ ХД-Ф3 — Холодильник фармацевтический +2…+8 °C, 60–416 л
Однодверный холодильник с прозрачной дверью для хранения препаратов, реактивов и наборов при +2…+8 °C. Воздух циркулирует по камере, иней на испарителе не копится, а контроллер показывает температуру на светодиодном дисплее и предупреждает о выходе за допуск.
Принудительная циркуляция воздухаАвтоматическая оттайкаДверь со стеклом Low-EСигнализация с резервным питанием
▤
Составьте спецификацию под вашу лабораторию5 моделей и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ ХД-Ф3 — фармацевтический холодильник для лаборатории, аптечного склада и участка хранения реактивов: однодверный шкаф с прозрачной дверью, который держит в камере +2…+8 °C. В серии пять моделей на 60, 130, 236, 316 и 416 л: от компактного прибора, который помещается под столом, до напольного шкафа на пять полок.
Холод в камере распределяет вентилятор: воздух подаётся от задней стенки и обтекает полки, поэтому заставленная полка не создаёт «мёртвых» зон и температура по объёму выравнивается. Микропроцессорный контроллер ведёт режим по датчику NTC, а текущее значение выводится на светодиодный дисплей с шагом 0.1 °C.
Испаритель ребристый, с воздушным охлаждением, и оттаивает автоматически. Размораживать камеру вручную и выгружать продукцию не нужно, иней на поверхностях охлаждения не накапливается, а режим не плывёт между циклами оттайки.
Дверь с полым двухслойным стеклом Low-E позволяет увидеть остатки, не открывая камеру, и меньше пропускает тепло. Дверь запирается на замок. Полки переставляются по высоте, поэтому под высокие флаконы и под низкие лотки можно перестроить загрузку без инструмента. Корпус изнутри и снаружи из окрашенной стали.
Сигнализация подаёт звуковой и световой сигнал, предупреждая об отклонении температуры вверх и вниз и о других неисправностях. Резервное питание поддерживает сигнализацию до 8 часов при пропадании сети. Для выносного контроля по заказу ставят порт удалённой сигнализации, USB, порт RS232/485 и принтер или самописец для записи температуры.
Шкаф стоит на колёсах и опорах, питание от однофазной сети 220 В, 50 Гц. Хладагент — R600a, у модели на 236 л — R134a. Температура окружающей среды для работы — 10…32 °C.
Для журнала температур на холодильник ставят опциональный регистратор или самописец, а зонд внешней системы мониторинга заводят в камеру через измерительное отверстие Ø 25 мм. У моделей на 130 и 236 л это отверстие заказывается как опция. Состав регистраторов и порядок подключения уточните у менеджера.
Как устроена серия
Принудительная циркуляция воздухаВентилятор подаёт воздух от задней стенки по всей высоте камеры: вещи на полках не перекрывают поток, температура быстрее выравнивается после открывания двери.
Автоматическая оттайкаРебристый испаритель оттаивает сам, ручное размораживание не требуется, лёд не накапливается и не ухудшает теплообмен.
Светодиодный дисплейТемпература в камере выводится цифрами с шагом 0.1 °C, контроллер микропроцессорный, датчик NTC.
Стеклянная дверь Low-EПолое двухслойное стекло показывает загрузку без открывания и снижает теплопотери; дверь запирается на замок.
Регулируемые полкиВысота полок меняется под размер упаковок; в серии от двух полок в малом шкафу до пяти в крупных.
Сигнализация и резервное питаниеЗвуковой и световой сигнал при высокой и низкой температуре и других отклонениях; резервное питание сигнализации до 8 ч.
Опции для мониторингаUSB, порт RS232/485, порт удалённой сигнализации и регистратор температуры заказываются под задачу.
Колёса и опорыШкаф перемещается на колёсах и фиксируется на опорах, что упрощает установку и уборку.
Технические характеристики
Параметр
КАДАММ ХД-Ф3-60
КАДАММ ХД-Ф3-130
КАДАММ ХД-Ф3-236
КАДАММ ХД-Ф3-316
КАДАММ ХД-Ф3-416
Объём, л
60
130
236
316
416
Внутренние размеры (Ш×Г×В), мм
410×315×560
418×390×761
500×420×1090
540×425×1380
685×429×1380
Габариты (Ш×Г×В), мм
495×450×710
500×503×1292
580×560×1785
640×582×1880
780×580×1920
Диапазон температур, °C
+2…+8
Температура окружающей среды, °C
10…32
Охлаждение
принудительная циркуляция воздуха
Оттайка
автоматическая
Хладагент
R600a
R134a
R600a
Датчик температуры
NTC
Контроллер
микропроцессорный
Дисплей
цифровой
Дверь
1, стекло Low-E
1, стеклянная
1, стекло Low-E
Замок
1
Полки, ящики
полки: 2
полки: 3
полки: 4
полки: 5
Освещение
светодиодное
Резервное питание сигнализации
8 ч
Измерительное отверстие (шт. / Ø, мм)
1 / 25
опция
1 / 25
Порт USB
опция
Регистратор температуры (самописец, принтер)
опция
Порт удалённой сигнализации
опция
Порт RS232/485
опция
Колёса, опоры
есть
Мощность, Вт
87
150
254
226
175
Электропитание
220 В, 50 Гц
Энергопотребление, кВт·ч/сут
1.2
1.65
2.56
1.64
2.37
Уровень шума, дБ(А)
50
46
50
Масса нетто/брутто, кг
22/24
53/57
63/65
92.5/100
120/133
Габариты в упаковке, мм
558×510×760
575×580×1365
730×675×1915
710×655×1960
880×640×2100
Измерительное отверстие, USB, RS232/485, порт удалённой сигнализации и регистратор заказываются как опции; состав комплектации уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
ОП-ИО
Измерительное отверстие Ø 25 мм
для зонда внешней системы мониторинга
Для: КАДАММ ХД-Ф3-130, КАДАММ ХД-Ф3-236
ОП-USB
Порт USB
выгрузка данных
Для: все модели серии
ОП-РТ
Регистратор температуры
самописец или принтер для записи температуры
Для: все модели серии
ОП-СИГ
Порт удалённой сигнализации
вывод сигнала на внешнюю систему
Для: все модели серии
ОП-RS
Порт RS232/485
подключение к системе мониторинга
Для: все модели серии
Измерительное отверстие Ø 25 мм есть в стандарте у моделей на 60, 316 и 416 л. Остальные порты и регистратор заказываются для любой модели серии.
▤
Спецификация КАДАММ ХД-Ф3Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Аптечный склад и участок храненияПрепараты и расходные материалы с требованием +2…+8 °C: стеклянная дверь позволяет видеть остатки, замок ограничивает доступ.
Реактивы и наборыФерменты, буферы, антитела, аналитические наборы, стандартные образцы — всё, что по паспорту хранят в холоде, но не замораживают.
Питательные средыГотовые среды в чашках и флаконах до использования; циркуляция воздуха не даёт собираться конденсату на упаковках.
Научные и учебные лабораторииМалые модели ставят на рабочий участок или под стол, крупные — в коридор или комнату хранения для общего пользования подразделения.
Хранение пробПробы воды, пищевой продукции и смывов между отбором и анализом в лаборатории; биологические препараты исследовательских групп.
Отдельные производственные участкиХимическая и электронная промышленность, пищевая лаборатория: холодное хранение контрольных образцов и материалов с температурным допуском.
Чем сильна серия
Широкий ряд объёмов. Пять моделей от 60 до 416 л: под стол, на рабочее место или в виде напольного шкафа с пятью полками.
Без ручного размораживания. Автоматическая оттайка избавляет от остановок хранения и перекладывания продукции.
Температура видна снаружи. Светодиодный дисплей и прозрачная дверь: остатки и температура видны без открывания камеры.
Сигнализация с запасом по питанию. Звуковой и световой сигнал, а при пропадании сети — резервное питание сигнализации до 8 ч.
Расширение под мониторинг. USB, RS232/485, удалённая сигнализация и регистратор заказываются как опции — состав набирается под ваши требования.
Установка без хлопот. Колёса и опоры, питание от обычной однофазной сети 220 В, рабочая температура помещения 10…32 °C.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — холодильник фармацевтический +2…+8 °C
Когда выбирают КАДАММ ХД-Ф3: Нужен однодверный холодильник +2…+8 °C с прозрачной дверью, причём от компактного 60 л до напольного 416 л в одном ряду. Для небольших запасов 60–100 л смотрите серию ХД-Ф2, для среднего объёма 200–310 л — ХД-Ф5, для 405–1000 л — ХД-Ф9, а если нужен ряд 46–400 л с иными конфигурациями — серию ХД-Ф1.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем фармацевтический холодильник отличается от бытового?+
Бытовой холодильник держит «около +4 °C» и заметно меняет температуру по полкам и при открывании. В ХД-Ф3 воздух гоняет вентилятор, микропроцессорный контроллер ведёт режим по датчику NTC, а температура видна на дисплее, поэтому +2…+8 °C выдерживается по всему объёму.
Плюс то, чего нет в бытовом: сигнализация с резервным питанием, замок на двери, опции для внешнего мониторинга и регистрации.
Можно ли поставить его вместо ХФ-140 или ХФ-250?+
По назначению да: это тот же класс однодверных холодильников +2…+8 °C с прозрачной дверью. По объёму вместо ХФ-140 подойдёт ХД-Ф3-130, вместо ХФ-250 — ХД-Ф3-236.
Перед заменой проверьте габариты проёма и место под дверь: размеры каждой модели — в таблице выше.
Нужно ли размораживать холодильник?+
Нет, оттайка автоматическая. Камеру достаточно периодически мыть по графику уборки, выгружать продукцию для оттаивания испарителя не требуется.
Что будет при отключении электричества?+
Сигнализация предупредит об отклонении, а резервное питание поддерживает её до 8 часов. За это время можно перенести продукцию в другой холодильник.
Для дистанционного оповещения порт удалённой сигнализации заказывается как опция.
Как подключить внешний регистратор или систему мониторинга?+
Зонд заводят в камеру через измерительное отверстие Ø 25 мм. У моделей на 60, 316 и 416 л оно есть в стандарте, у моделей на 130 и 236 л заказывается как опция.
Выгрузку данных обеспечивают опциональные порты USB и RS232/485, запись температуры — регистратор (самописец, принтер).
Какой хладагент используется?+
В моделях на 60, 130, 316 и 416 л применяется R600a, в модели на 236 л — R134a. Оба хладагента указаны в паспортных данных модели, уточняйте исполнение в спецификации.
В каких условиях работает холодильник?+
Допустимая температура окружающей среды — 10…32 °C. Не ставьте шкаф рядом с источниками тепла и оставляйте свободное место у задней и боковых стенок для вентиляции.
Как выбрать объём?+
Считайте не только число упаковок, но и запас на свободный обдув: не заставляйте камеру вплотную, чтобы воздух мог циркулировать. Число полок растёт с объёмом: две у модели на 60 л и пять у моделей на 316 и 416 л.
Если не уверены, пришлите список хранимой продукции и тары — наши инженеры подберут модель.
