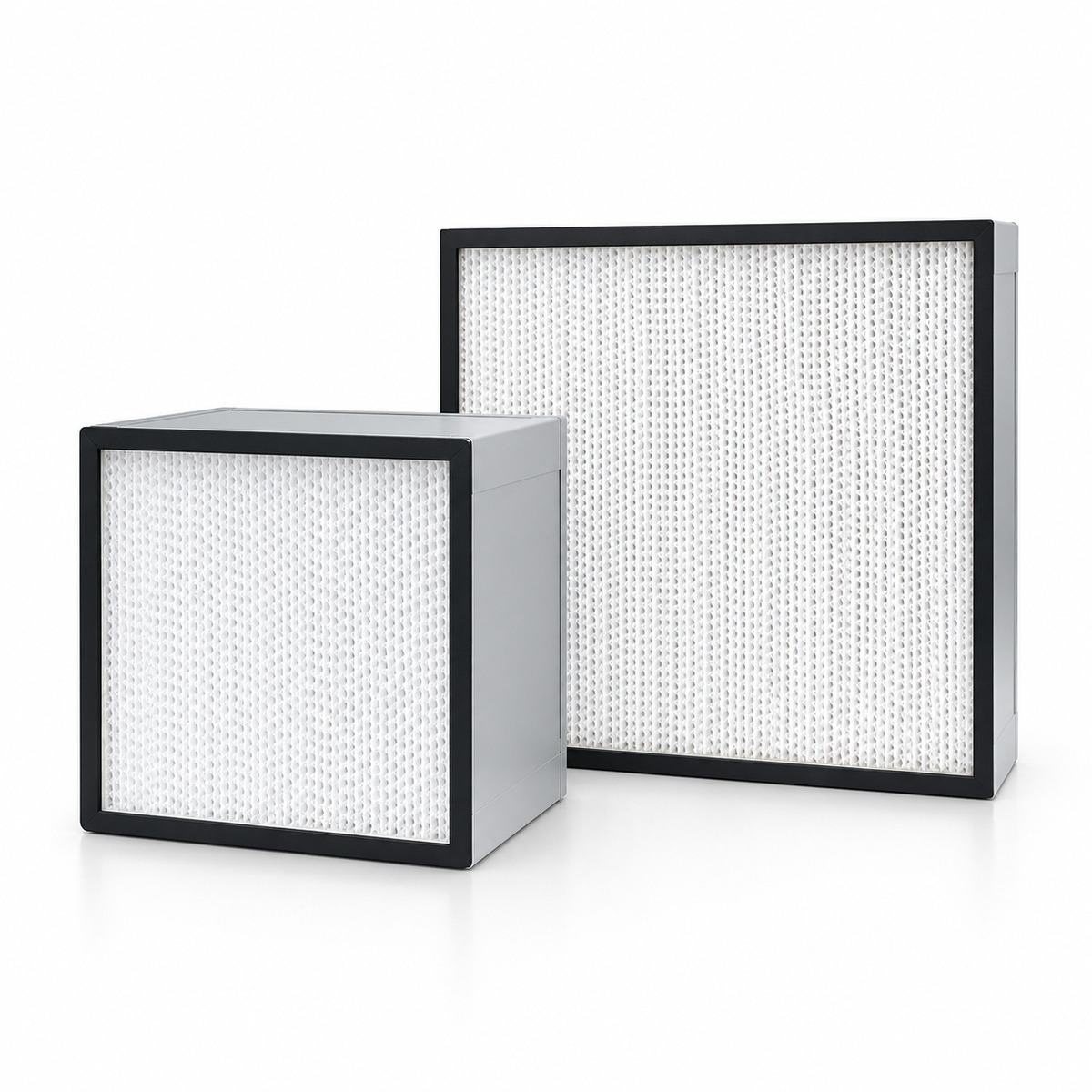

О серии KADAMM ФЗМ-МХП
Фильтрующий слой KADAMM ФЗМ-МХП — мембрана из расширенного политетрафторэтилена на стекловолоконной подложке. По сравнению с фильтрами на чистом стекловолокне перепад давления у неё заметно ниже (у H13 — около 90–100 Па), материал не боится высокой влажности и химически инертен к кислотам, щелочам и растворителям.
Серия перекрывает классы H13, H14, U15 и U16 по EN 1822-1, глубина корпуса — 69, 78 или 150 мм, 24 типоразмера от 305×305 до 610×1220 мм.
Конструкция
- мембрана ePTFE на стекловолоконной подложке;
- классы до U16;
- низкий начальный перепад давления;
- работа при повышенной влажности и в химически активной среде.
Типоразмеры и характеристики
Цены — по запросу: стоимость, наличие и срок поставки подтвердит менеджер. Нестандартные размеры изготавливаются по заказу.
| Артикул | Класс | Размер Ш×В×Г, мм | Расход, м³/ч | Начальный перепад, Па | Площадь медиа, м² |
|---|---|---|---|---|---|
| KADAMM ФЗМ-МХП-305x305x69-U16 | U16 | 305×305×69 | 150 | 150 | 2.5 |
| KADAMM ФЗМ-МХП-305x610x150-H13 | H13 | 305×610×150 | 300 | 90 | 9.0 |
| KADAMM ФЗМ-МХП-305x610x69-H13 | H13 | 305×610×69 | 300 | 100 | 5.0 |
| KADAMM ФЗМ-МХП-305x610x69-H14 | H14 | 305×610×69 | 300 | 120 | 5.0 |
| KADAMM ФЗМ-МХП-305x610x69-U16 | U16 | 305×610×69 | 300 | 150 | 5.0 |
| KADAMM ФЗМ-МХП-305x610x78-H13 | H13 | 305×610×78 | 300 | 95 | 5.5 |
| KADAMM ФЗМ-МХП-305x610x78-H14 | H14 | 305×610×78 | 300 | 110 | 5.5 |
| KADAMM ФЗМ-МХП-305x610x78-U16 | U16 | 305×610×78 | 300 | 140 | 5.5 |
| KADAMM ФЗМ-МХП-457x457x69-U16 | U16 | 457×457×69 | 340 | 150 | 5.5 |
| KADAMM ФЗМ-МХП-610x1220x150-H14 | H14 | 610×1220×150 | 1200 | 100 | 36.0 |
| KADAMM ФЗМ-МХП-610x1220x78-U15 | U15 | 610×1220×78 | 1200 | 125 | 22.0 |
| KADAMM ФЗМ-МХП-610x1220x78-U16 | U16 | 610×1220×78 | 1200 | 140 | 22.0 |
| KADAMM ФЗМ-МХП-610x610x150-H13 | H13 | 610×610×150 | 600 | 90 | 18.0 |
| KADAMM ФЗМ-МХП-610x610x69-H13 | H13 | 610×610×69 | 600 | 100 | 10.0 |
| KADAMM ФЗМ-МХП-610x610x69-H14 | H14 | 610×610×69 | 600 | 120 | 10.0 |
| KADAMM ФЗМ-МХП-610x610x69-U15 | U15 | 610×610×69 | 600 | 135 | 10.0 |
| KADAMM ФЗМ-МХП-610x610x69-U16 | U16 | 610×610×69 | 600 | 150 | 10.0 |
| KADAMM ФЗМ-МХП-610x610x78-H13 | H13 | 610×610×78 | 600 | 95 | 11.0 |
| KADAMM ФЗМ-МХП-610x610x78-H14 | H14 | 610×610×78 | 600 | 110 | 11.0 |
| KADAMM ФЗМ-МХП-610x610x78-U15 | U15 | 610×610×78 | 600 | 125 | 11.0 |
| KADAMM ФЗМ-МХП-610x610x78-U16 | U16 | 610×610×78 | 600 | 140 | 11.0 |
| KADAMM ФЗМ-МХП-610x915x150-H14 | H14 | 610×915×150 | 900 | 100 | 27.0 |
| KADAMM ФЗМ-МХП-610x915x78-U15 | U15 | 610×915×78 | 900 | 125 | 16.5 |
| KADAMM ФЗМ-МХП-610x915x78-U16 | U16 | 610×915×78 | 900 | 140 | 16.5 |
Где применяется
- производство полупроводников и микроэлектроники;
- оптика и прецизионная сборка;
- асептические фармацевтические зоны;
- чистые помещения ISO 3–5.
Как выбрать
Если требования ограничиваются H13–H14 и среда обычная, проще мини-пакетный ФЗМ-МХФ на стекловолокне. МХП выбирают, когда нужен класс U15–U16, низкое сопротивление, чтобы снизить расход энергии на вентиляторы или работа во влажной и химически активной среде.
