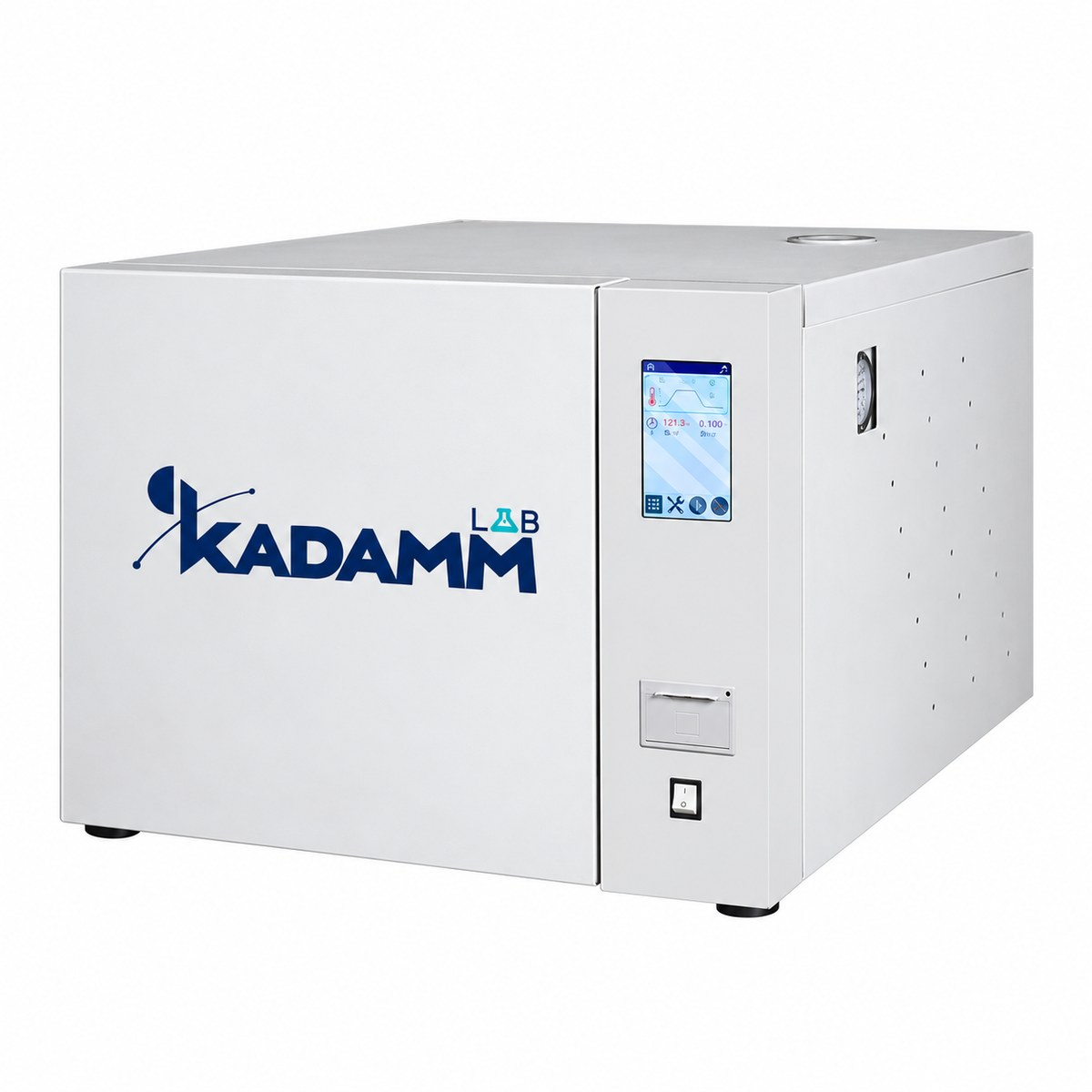

КАДАММ СП-Н14 — Стерилизатор паровой (автоклав) настольный класса B с вакуумной сушкой, 45 л
Настольный паровой стерилизатор класса B: встроенный насос перед циклом трижды удаляет воздух из камеры и загрузки, а после стерилизации высушивает её под вакуумом. Собственный парогенератор, бак для воды и принтер протокола уже в корпусе — подвод водопровода не нужен.
Цикл класса BИмпульсный предвакуумСушка под вакуумомВстроенный бак для воды
▤
Составьте спецификацию под вашу лабораторию1 модель и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
45 л
Объём камеры
105–136 °C
Диапазон стерилизации
0,23 МПа
Рабочее давление
−0,096 МПа
Глубина вакуума
≤±0,5 °C
Разброс температуры в камере
3,6 кВт
Потребляемая мощность
Модели и артикулы
КАДАММ СП-Н14-45
камера 45 л, Ø316×590 мм, AISI 304; 3,6 кВт, 220 В; встроенный бак для воды; принтер
Что это за серия
КАДАММ СП-Н14 — настольный паровой стерилизатор с горизонтальной цилиндрической камерой на 45 л, выполненной из нержавеющей стали AISI 304: лабораторный автоклав для стерилизации упакованной, пористой и полой загрузки. Аппарат работает по циклу класса B: до начала выдержки воздух откачивается не самотёком, а встроенным вакуумным насосом, причём трижды, с промежуточной подачей пара. Такая схема нужна там, где воздух задерживается внутри загрузки — в пакетах, свёртках ткани, пористых материалах и узких каналах полых изделий.
Последовательность этапов задаётся один раз и дальше идёт без участия оператора: предварительное вакуумирование, нагрев, стерилизационная выдержка, сброс пара и сушка под вакуумом. Выбор программы и наблюдение за ходом цикла — на сенсорном ЖК-дисплее. Температуру ведёт микропроцессорный ПИД-регулятор с точностью 0,1 °C, разброс по камере не превышает ±0,5 °C, давление отображается с шагом 0,1 кПа.
Рабочий диапазон стерилизации — 105–136 °C при рабочем давлении до 0,23 МПа. Камера рассчитана с запасом: расчётная температура 150 °C, расчётное давление −0,1/0,3 МПа, то есть сосуд выдерживает и разрежение, и избыточное давление. Насос доводит вакуум до −0,096 МПа.
Пар вырабатывает отдельный встроенный парогенератор, загрузка не стоит в воде и не контактирует с нагревателем. Положительные импульсы давления между откачками дополнительно вымывают остатки воздуха. Воду аппарат берёт из собственного бака в корпусе, поэтому его ставят на стол без подвода водопровода: достаточно сети 220 В, 50 Гц и места для обслуживания.
После выдержки насос снова создаёт разрежение, и за 15 минут влага из загрузки уходит. Пакеты и текстиль вынимают сухими: мокрая бумага теряет барьерные свойства, а сухую упаковку можно сразу отправлять на хранение.
Воздух, который удаляется из камеры при вакуумировании, проходит фильтр 0,22 мкм — микроорганизмы не выбрасываются в помещение. Каждый цикл распечатывает встроенный принтер: ход процесса, ошибки и тревоги. Для проверки самого стерилизатора в списке программ есть вакуумный тест и тест Боуи — Дика.
Стерилизатор работает от однофазной сети 220 В, 50 Гц при мощности 3,6 кВт — заложите отдельную линию с автоматом под эту нагрузку. Водопровод не нужен: вода заливается во встроенный бак. Какую воду применять и как часто её менять, подскажет наша техническая поддержка.
Как устроена серия
Три откачки перед выдержкойВстроенный вакуумный насос трижды создаёт разрежение и впускает пар. Воздух уходит из упаковок, складок ткани и каналов, и пар прогревает загрузку по всему объёму.
Сушка без вскрытия камерыВакуум после сброса пара за 15 минут испаряет конденсат. Упакованное достают сухим, отдельный сушильный шкаф не нужен.
Парогенератор в корпусеПар готовится вне камеры, поэтому загрузка не находится в кипящей воде. Положительные импульсы давления помогают вытеснить остаточный воздух.
Свой бак для водыАппарат не требует водопровода: воду заливают в бак, встроенный в корпус. Стерилизатор можно поставить в любой комнате с подходящей розеткой.
Сенсорный ЖК-дисплейПрограммы выбираются касанием, ход этапов виден на экране. ПИД-регулятор держит температуру с точностью 0,1 °C.
Стерилизующий фильтр на выпускеОткачиваемый воздух проходит фильтр 0,22 мкм, поэтому стерилизация посевов не загрязняет воздух лаборатории.
Принтер протоколаПечать хода цикла, ошибок и тревог входит в стандартное исполнение — протокол вклеивают в журнал.
Четыре ступени защитыОтключение нагрева со звуковым и световым сигналом при перегреве и при нехватке воды, блокировка двери при давлении в камере, предохранительный клапан.
Технические характеристики
Параметр
КАДАММ СП-Н14-45
Объём камеры, л
45
Размеры камеры (Ø×глубина), мм
Ø316×590
Материал камеры
нержавеющая сталь AISI 304
Температура стерилизации
105–136 °C
Макс. рабочая температура
136 °C
Расчётная температура
150 °C
Точность температуры
0,1 °C
Равномерность температуры
≤±0,5 °C
Макс. рабочее давление
0,23 МПа
Расчётное давление
−0,1/0,3 МПа
Разрешение по давлению
0,1 кПа
Предварительный вакуум
импульсный, 3 цикла; встроенный вакуумный насос
Предельный вакуум
−0,096 МПа
Сушка
вакуумная, 15 мин
Программы
инструменты; полые изделия; ткани и текстиль; резина; жидкости; тест Боуи — Дика; вакуумный тест; 4 пользовательские
Управление
микропроцессорный ПИД-регулятор
Дисплей
ЖК, сенсорный
Парогенератор
встроенный
Фильтр удаляемого воздуха
0,22 мкм
Подача воды
встроенный бак
Регистрация цикла
встроенный принтер
Мощность
3,6 кВт
Электропитание
220 В, 50 Гц
Комплектация
1 полка из нержавеющей стали, принтер
Габариты (Ш×Г×В), мм
870×600×520
Масса нетто, кг
65
Масса брутто, кг
120
Габариты в упаковке, мм
1150×700×700
Объём камеры номинальный; объём встроенного бака, требования к воде и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-Н14Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Упакованная посуда и инструментыЛабораторные инструменты, наконечники, стеклянная и металлическая посуда в пакетах и крафт-бумаге: после откачки пар проходит сквозь упаковку, а сушка возвращает её сухой.
Ткани и пористые материалыХалаты, салфетки, ватные и фильтрующие материалы — для них есть отдельная программа, а импульсный вакуум убирает воздух из складок.
Полые изделия и трубкиШланги, трубки, изделия с узкими каналами, где простое вытеснение воздуха паром оставляет непрогретые участки.
Резиновые изделияПробки, прокладки, шланги из резины стерилизуют по отдельной программе с более мягким режимом.
Жидкости и питательные средыРастворы и среды во флаконах — по программе для жидкостей; свой режим под объём ёмкостей сохраняют в одной из 4 пользовательских программ.
Небольшие микробиологические лабораторииКамера 45 л на столе, без подвода воды, с фильтром 0,22 мкм на выпуске воздуха и распечаткой каждого цикла.
Чем сильна серия
Класс B в настольном корпусе. Импульсный предвакуум и вакуумная сушка, привычные для крупных стерилизаторов, здесь умещаются на лабораторном столе вместе с баком и парогенератором.
Не нужна сантехника. Встроенный бак снимает вопрос подвода воды: аппарат ставят туда, где есть стол и розетка 220 В.
Сухая загрузка в конце цикла. Сушка под вакуумом за 15 минут — упаковку можно сразу убирать на хранение, а не раскладывать для просушки.
Точный и ровный режим. Регулирование 0,1 °C и разброс по камере не более ±0,5 °C: заданная температура действует во всём объёме.
Протокол в стандартном исполнении. Принтер стоит в стандарте, тест Боуи — Дика и вакуумный тест входят в список программ.
Безопасность оператора. Дверь не откроется под давлением, цикл не стартует с незапертой дверью, нагрев отключается при перегреве и без воды, на выпуске воздуха — фильтр 0,22 мкм.
Когда выбирают КАДАММ СП-Н14: СП-Н14 подходит, если нужен один настольный аппарат класса B на 45 л для упакованных, пористых и полых изделий, а водопровода рядом нет. Нужен другой объём при той же схеме цикла — сравните СП-Н13 (35–90 л), СП-Н15 (60–80 л) или компактные СП-Н12 (18–24 л) и СП-Н8 (8–24 л). Если важна автоматическая дверь — смотрите СП-Н18. Когда в работе только жидкости и неупакованная посуда и предварительный вакуум не нужен, проще по устройству настольные СП-Н7 (класс N) и СП-Н6.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
В автоклаве класса N воздух вытесняется паром сверху вниз, без насоса. Для открытой посуды и жидкостей этого хватает, но из пакетов, ткани и узких каналов воздух так не уходит, и там остаются непрогретые участки.
Цикл класса B начинается с принудительной откачки: насос трижды создаёт разрежение и впускает пар. Поэтому СП-Н14 стерилизует упакованную, пористую и полую загрузку, а не только её поверхность.
Нужно ли подключать автоклав к водопроводу?+
Нет. Вода заливается во встроенный бак, и аппарат работает автономно. Нужна только сеть 220 В, 50 Гц с линией под 3,6 кВт.
Требования к качеству воды и объём бака уточните у менеджера — от воды зависит ресурс парогенератора.
Сколько длится сушка и зачем она?+
Сушка под вакуумом длится 15 минут. Без неё упаковка выходит влажной, бумага размокает и пропускает загрязнения, а изделия приходится досушивать отдельно.
Какие программы есть в аппарате?+
Инструменты, полые изделия, ткани и текстиль, резина, жидкости, а также тест Боуи — Дика и вакуумный тест. Ещё 4 программы оператор настраивает под свою загрузку и сохраняет.
Можно ли обеззараживать лабораторные отходы?+
Отдельной программы для отходов нет, но режим под такую загрузку записывают в одну из пользовательских программ. Воздух, откачиваемый из камеры, проходит фильтр 0,22 мкм.
Тару, допустимый объём и режим для ваших отходов обсудите с нашими инженерами до покупки.
Как подтвердить, что цикл прошёл правильно?+
Встроенный принтер печатает ход каждого цикла, ошибки и тревоги — распечатку хранят в журнале.
Работу самого стерилизатора проверяют программами «вакуумный тест» (герметичность камеры) и «тест Боуи — Дика» (удаление воздуха и проникновение пара).
Сколько места нужно на столе?+
Габариты аппарата 870×600×520 мм, масса нетто 65 кг. Стол должен выдерживать этот вес с запасом, вокруг корпуса оставьте место для вентиляции и доступа к двери.
В упаковке размеры 1150×700×700 мм и масса 120 кг — учитывайте их при доставке и проносе через двери.
Что входит в поставку?+
Стерилизатор на 45 л со встроенными парогенератором, вакуумным насосом, баком для воды и принтером, а также 1 полка из нержавеющей стали. Дополнительные лотки и корзины уточните у менеджера.
Какие защиты предусмотрены?+
Нагрев отключается со звуковым и световым сигналом при перегреве и при нехватке воды. Цикл не запускается, если дверь не заперта, а дверь не открывается, пока в камере давление. При превышении давления срабатывает предохранительный клапан.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
