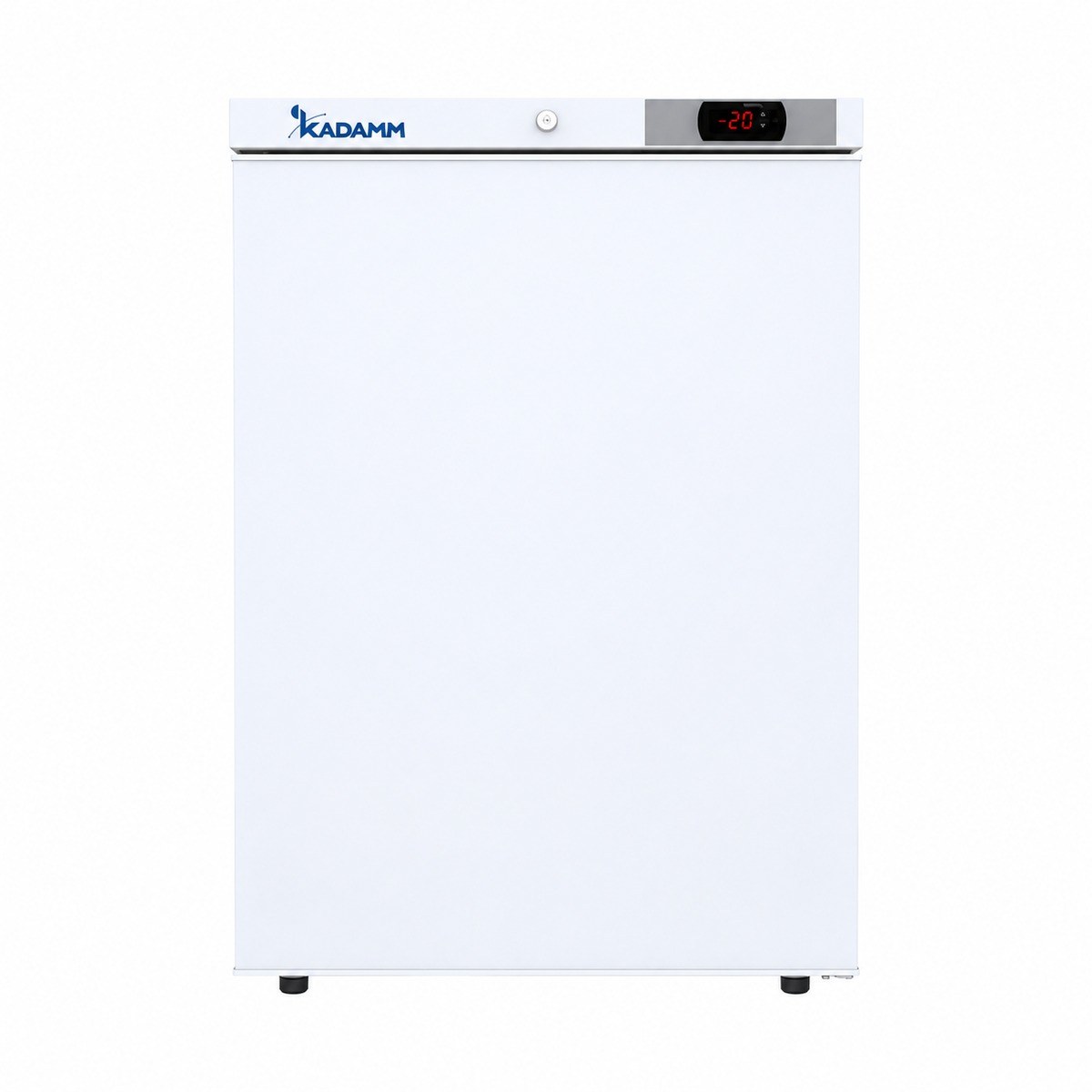

КАДАММ МЗ-В3 — Морозильник низкотемпературный вертикальный −25 °C, 100–936 л
Морозильные шкафы с прямым охлаждением от змеевика в стенках камеры для лабораторных запасов, проб и материалов для низкотемпературных испытаний. В линейке есть компактная модель с выдвижными ящиками, шкафы с внутренними дверцами по отсекам и крупный шкаф с двумя компрессорами.
Прямое охлаждение от стенок камерыВнутренние дверцы по отсекамКамера из нержавеющей сталиМикропроцессорный контроллер
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
100–936 л
Объём камеры
−10…−25 °C
Диапазон температур
≤3 °C
Стабильность температуры
≤15 мин
Восстановление после открывания
0.1 °C
Точность индикации (270–936 л)
100–1000 Вт
Потребляемая мощность
Модели и артикулы
КАДАММ МЗ-В3-100Я
100 л; габариты 600×620×870 мм; камера 410×440×630 мм; 3 ящика; 100 Вт; камера из HIPS, без колёс
КАДАММ МЗ-В3-270
270 л; габариты 690×744×1631 мм; камера 520×567×1013 мм; 3 полки; 332 Вт; камера SUS304, 4 внутренние дверцы, USB
КАДАММ МЗ-В3-350
350 л; габариты 690×744×1885 мм; камера 520×567×1266 мм; 3 полки; 312 Вт; камера SUS304, 4 внутренние дверцы, USB
КАДАММ МЗ-В3 — вертикальные морозильники низкотемпературного класса: уставка задаётся в пределах от −10 до −25 °C. В этой зоне хранят замороженные реактивы и наборы, аликвоты, пробы до анализа, биологические материалы без требования ультранизкого холода, а также выдерживают образцы при низкотемпературных испытаниях материалов. Серия включает четыре модели: на 100, 270, 350 и 936 л.
Холод в камере создаётся прямым способом. Испаритель — змеевик из медной трубки, встроенный в стенки камеры (у МЗ-В3-100Я — проволочно-трубный испаритель на трубке Bundy), вентилятора в камере нет. Такая схема проста, почти не имеет движущихся частей внутри холодного объёма и меньше пересушивает открытые ёмкости. Обратная сторона — на стенках постепенно намерзает иней, поэтому оттайка в серии ручная: её проводят по мере нарастания льда, предварительно переложив содержимое.
Модели различаются конструкцией сильнее, чем просто объёмом. МЗ-В3-100Я — компактный шкаф высотой 870 мм с камерой из ударопрочного полистирола и тремя выдвижными ящиками вместо полок; его удобно поставить рядом с рабочим местом. МЗ-В3-270 и МЗ-В3-350 имеют одинаковое сечение 690×744 мм, камеру из нержавеющей стали SUS304 и отличаются высотой: 1631 и 1885 мм.
В шкафах на 270, 350 и 936 л за наружной дверью стоят четыре внутренние дверцы. Открывая один отсек, пользователь выпускает холод только из него, а остальные три остаются закрытыми. Для морозильника с прямым охлаждением это особенно важно: без вентилятора камера восстанавливает режим за счёт стенок, и чем меньше тёплого воздуха попало внутрь, тем быстрее она возвращается к уставке — не дольше 15 минут.
МЗ-В3-936 — отдельный класс прибора. Камера 1000×700×1335 мм, наружная дверь из окрашенной стали, внутренние дверцы из нержавеющей стали SUS304, конденсатор из медной трубки с алюминиевым оребрением. Холод дают два компрессора SECOP на хладагенте R404A, потребляемая мощность 1000 Вт. Такой шкаф ставят на общий склад подразделения, когда один крупный объём удобнее нескольких средних.
Режим во всех моделях ведёт микропроцессорный контроллер, текущее значение выводится на светодиодный дисплей. У моделей на 270–936 л индикация с точностью 0.1 °C, у МЗ-В3-100Я — 1 °C. Стабильность температуры ≤3 °C, равномерность по камере ≤3 °C у трёх меньших моделей и 5 °C у шкафа на 936 л. В комплект каждой модели входит измерительное отверстие для ввода зонда внешнего регистратора.
Корпус теплоизолирован пенополиуретаном, вспененным на циклопентане. Малые модели работают на углеводородных хладагентах: R600a у МЗ-В3-100Я, R290 у МЗ-В3-270 и МЗ-В3-350. Шкафы на 270–936 л стоят на колёсах, что упрощает перестановку и уборку под прибором; МЗ-В3-100Я колёс не имеет.
Перед заказом МЗ-В3-936 проверьте дверные проёмы и лифт: упаковка 1355×1000×1980 мм, масса брутто 413 кг. Все модели подключаются к однофазной сети 220 В, 50 Гц через отдельную розетку с заземлением. Для журнала температуры заведите зонд регистратора через штатное измерительное отверстие; наличие выхода сигнализации на пульт уточните у менеджера.
Как устроена серия
Прямое охлаждениеЗмеевик испарителя встроен в стенки камеры, холод передаётся загрузке без вентилятора. Внутри нет движущихся частей, а открытые ёмкости меньше теряют влагу.
Внутренние дверцы по отсекамУ моделей на 270, 350 и 936 л камера закрыта четырьмя внутренними дверцами: при доступе к одному отсеку остальные три не нагреваются.
Выдвижные ящики у МЗ-В3-100ЯТри ящика в компактной модели удобнее полок, когда хранятся мелкие коробки и пакеты: ящик выдвигается целиком, и нужный образец виден сверху.
Камера из SUS304В шкафах на 270–936 л камера из нержавеющей стали: стенки моются и протираются дезинфицирующими растворами без риска для покрытия.
Микропроцессорное управлениеКонтроллер держит уставку от −10 до −25 °C, светодиодный дисплей показывает текущую температуру с точностью 0.1 °C у моделей на 270–936 л.
Порт USB и измерительное отверстиеУ МЗ-В3-270 и МЗ-В3-350 в стандарте есть порт USB, у всех моделей — отверстие для зонда внешнего регистратора или контрольного термометра.
Два компрессора в МЗ-В3-936Крупный шкаф охлаждают два компрессора SECOP, конденсатор с алюминиевым оребрением отводит тепло от большой камеры.
Колёса у шкафовМодели на 270–936 л стоят на колёсах: прибор можно откатить для уборки или обслуживания конденсатора без помощи грузчиков.
Технические характеристики
Параметр
КАДАММ МЗ-В3-100Я
КАДАММ МЗ-В3-270
КАДАММ МЗ-В3-350
КАДАММ МЗ-В3-936
Объём, л
100
270
350
936
Внутренние размеры (Ш×Г×В), мм
410×440×630
520×567×1013
520×567×1266
1000×700×1335
Габариты (Ш×Г×В), мм
600×620×870
690×744×1631
690×744×1885
1304×1000×2017
Диапазон температур, °C
−10…−25
Точность индикации температуры, °C
1
0.1
Равномерность температуры, °C
≤3
5
Стабильность температуры, °C
≤3
Время восстановления температуры
≤15 мин
Время охлаждения
≤1.5 ч
150 мин
Контроллер
микропроцессорный
Дисплей
светодиодный
Охлаждение камеры
прямое
Оттайка
ручная
Хладагент, масса заправки
R600a, 48 г
R290, 65 г
R290, 85 г
R404A, 320 г
Компрессор
1 шт.
SECOP, 2 шт.
Конденсатор
в боковой панели, трубка Bundy
проволочно-трубный, трубка Bundy
медная трубка с алюминиевым оребрением
Испаритель
проволочно-трубный, трубка Bundy
встроенный змеевик из медной трубки
Теплоизоляция
пенополиуретан на циклопентане
Материал камеры
ударопрочный полистирол (HIPS)
нержавеющая сталь SUS304
Материал корпуса
сталь с полимерным покрытием
окрашенный стальной лист
Наружная дверь
вспененная (циклопентан), 1 шт.
окрашенный стальной лист, 1 шт.
Внутренние дверцы
нет
окрашенный стальной лист, 4 шт.
нержавеющая сталь SUS304, 4 шт.
Полки, ящики
3 ящика
3
Колёса
нет
есть
Стандартная комплектация
измерительное отверстие
измерительное отверстие, USB
измерительное отверстие
Мощность, Вт
100
332
312
1000
Электропитание
220 В, 50 Гц
Размеры упаковки (Ш×Г×В), мм
640×660×1060
810×860×1820
840×860×2050
1355×1000×1980
Масса нетто/брутто, кг
37.5/46
115/132
123/145
378/413
Уровень шума, энергопотребление, диапазон окружающей температуры и состав сигнализации уточняйте у менеджера.
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Опция питания указывается при заказе. Регистратор температуры и выносную сигнализацию подбирает менеджер под выбранную модель.
▤
Спецификация КАДАММ МЗ-В3Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Замороженные реактивы и наборыФерменты, буферы, праймеры, компоненты наборов для ПЦР и иммуноанализа, которые по паспорту хранят в морозильной зоне без ультранизкого холода.
Пробы до анализаОтобранные пробы и аликвоты, ожидающие исследования: внутренние дверцы и ящики помогают разнести их по партиям и датам поступления.
Низкотемпературные испытания материаловВыдержка образцов полимеров, клеёв, покрытий, электронных компонентов и химической продукции при заданной отрицательной температуре.
Биологические материалыЗамороженные питательные добавки, сыворотки, экстракты и биоматериал, для которого достаточно режима до −25 °C.
Склад реактивов и аптечный складШкаф на 936 л собирает в одном месте запас замороженной продукции подразделения или склада вместо нескольких бытовых морозильников.
Учебные и научные лабораторииОбщий морозильник кафедры или группы: простое управление, понятная оттайка, камера из нержавеющей стали у моделей от 270 л.
Чем сильна серия
Отсеки вместо общей камеры. Четыре внутренние дверцы у шкафов от 270 л снижают потери холода при каждом доступе к образцам.
Простая холодильная схема. Прямое охлаждение без вентилятора в камере — меньше узлов, которые требуют обслуживания.
От рабочего места до склада. Объёмы 100, 270, 350 и 936 л закрывают задачи от запаса у стола до общего хранилища.
Гигиеничная камера. Нержавеющая сталь SUS304 у моделей от 270 л легко моется и не боится дезинфицирующих растворов.
Запас по холодильной мощности. Два компрессора SECOP в МЗ-В3-936 рассчитаны на большую камеру и частую работу с дверью.
Контроль без вскрытия. Штатное измерительное отверстие и USB у средних моделей упрощают ведение температурного журнала.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — морозильник низкотемпературный вертикальный −25 °C
Когда выбирают КАДАММ МЗ-В3: Берите МЗ-В3, когда нужен морозильник −10…−25 °C с прямым охлаждением, внутренними дверцами по отсекам и камерой из нержавеющей стали, а ручная оттайка по графику не мешает работе. Если важнее воздушное охлаждение и автоматическая оттайка, смотрите МЗ-В2. Другие объёмы с ящиками дают МЗ-В4 и МЗ-ВЯ1, шкафы в базовом исполнении — МЗ-В5, МЗ-В6 и МЗ-В7. Когда требуется холод глубже −25 °C, переходите к МЗ-В11 с диапазоном до −40 °C.
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
При прямом охлаждении змеевик испарителя встроен в стенки камеры, и загрузка отдаёт тепло стенкам без принудительного обдува. Конструкция проще, внутри камеры нет вентилятора, открытые ёмкости меньше подсыхают.
Взамен приходится периодически удалять иней вручную, а температура у стенок и в центре камеры различается сильнее, чем в шкафу с вентилятором. По ТТХ серии равномерность ≤3 °C у моделей до 350 л.
Как часто нужна разморозка?+
Оттайка ручная, и график зависит от того, как часто открывают дверь и насколько влажно в помещении. Ориентир простой: когда слой инея заметно уменьшает полезный объём или мешает закрывать дверцы, пора размораживать.
Перед оттайкой переложите образцы в соседний морозильник или изотермический контейнер, отключите прибор, дайте льду растаять, протрите камеру насухо и включите пустой шкаф до выхода на уставку.
Можно ли поставить его вместо ММШ-220?+
По назначению — да: это вертикальный морозильный шкаф той же температурной зоны. По объёму ближе всего МЗ-В3-270; если камера старого шкафа была загружена с запасом, имеет смысл взять МЗ-В3-350 — у него то же сечение корпуса, но он выше.
Перед заменой сверьте габариты ниши с таблицей характеристик и оставьте зазоры для отвода тепла.
Зачем нужны внутренние дверцы?+
Камера разбита на четыре отсека, каждый со своей дверцей. Когда открывают наружную дверь и одну внутреннюю, тёплый воздух попадает только в этот отсек. Остальные образцы не испытывают перепада температуры, а камера быстрее возвращается к уставке.
Какую модель выбрать для рабочего места?+
МЗ-В3-100Я высотой 870 мм ставится рядом со столом или в небольшой комнате; три выдвижных ящика удобны для коробок с пробирками и пакетов. Если запас больше, берите МЗ-В3-270 или МЗ-В3-350: при одинаковой площади пола они различаются только высотой и объёмом камеры.
Что нужно подготовить к установке МЗ-В3-936?+
Шкаф весит 378 кг нетто и имеет габариты 1304×1000×2017 мм, поэтому заранее проверьте ширину проёмов, грузоподъёмность пола и маршрут доставки. Нужна отдельная линия питания 220 В с заземлением: потребляемая мощность 1000 Вт.
После доставки дайте прибору отстояться, чтобы масло стекло в компрессоры, затем включите пустую камеру и загружайте после выхода на режим.
Как вести журнал температуры?+
Контроллер показывает текущее значение на светодиодном дисплее. Для непрерывной записи через штатное измерительное отверстие в камеру заводят зонд внешнего регистратора. У МЗ-В3-270 и МЗ-В3-350 есть порт USB; его возможности для выгрузки данных подтвердит наша техническая поддержка.
Можно ли подключить к сети 110 В или 60 Гц?+
Да, такое питание доступно как опция при заказе. Для МЗ-В3-100Я, МЗ-В3-270 и МЗ-В3-350 — 110 или 220 В, 60 Гц; для МЗ-В3-936 — 220 В, 60 Гц или 110 В, 50/60 Гц. Стандартное исполнение рассчитано на 220 В, 50 Гц.
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: хранение реактивов, образцов, препаратов и расходных материалов при заданной температуре. Не является медицинским изделием.
