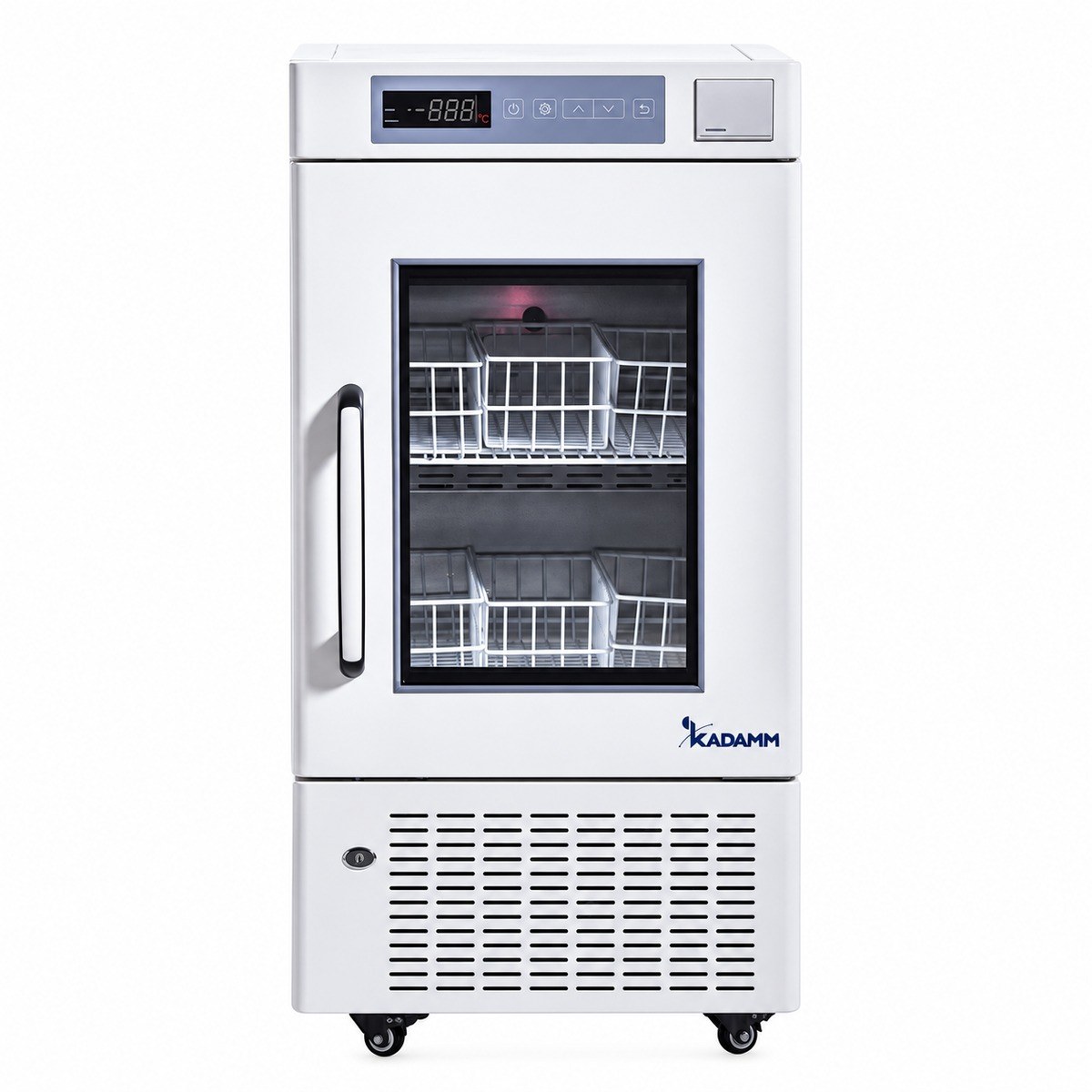

КАДАММ ХД-К3 — Холодильник для хранения крови +4 °C, 108–1008 л
Холодильник для хранения крови и её компонентов, а также реактивов и биопродуктов при +4 °C. Принудительная циркуляция воздуха выравнивает температуру по камере, термопринтер записывает её ход, а замок и сигнализация защищают содержимое от ошибок и посторонних.
Принудительная циркуляция воздухаАвтоматическая оттайкаТермопринтер в стандартеЗамок и звуковая сигнализация
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ ХД-К3 — холодильники для хранения крови и её компонентов при +4 °C, а также для реактивов, препаратов и биопродуктов, которым нужна та же температура. Серия охватывает четыре объёма: 108, 208, 658 и 1008 л. Малые модели однодверные и ставятся у стены или под столом заготовки, две большие — двухдверные шкафы на целую зону хранения.
Камера охлаждается принудительной циркуляцией воздуха: вентилятор прогоняет воздух через медный оребрённый испаритель и распределяет его по всему объёму. Микропроцессорный контроллер работает по датчику NTC и поддерживает 4±1 °C; по данным поставщика, разброс по камере укладывается в 2–6 °C. Благодаря такой схеме температура возвращается к норме быстрее после открывания двери, а на испарителе не нарастает иней.
Оттайка автоматическая: размораживать шкаф вручную и перекладывать содержимое не нужно. Для хранения крови это существенно — каждый перенос пакетов в другой холодильник нарушает режим, а здесь цикл оттайки проходит без вмешательства оператора.
Хранение организовано под пакеты. В моделях 108, 208 и 658 л — полки с регулируемой высотой, в ХД-К3-1008Я — двенадцать ящиков. Камера разделена внутренними дверями (2, 4 и по 6 в двух больших моделях), поэтому, открыв одну секцию, остальные не выпускают холод. Вместимость по пакетам крови: 66, 132, 360 и 576 штук.
Контроль температуры встроен в шкаф. Верхний и нижний цифровые индикаторы показывают значение с разрешением 0,1 °C, термопринтер в стандарте фиксирует ход температуры на бумаге, а звуковая и световая сигнализация сообщает о выходе из режима. Дверь запирается на замок против несанкционированного доступа, а стеклянная створка с обогревом остаётся прозрачной без запотевания.
Снаружи — стальной окрашенный корпус на колёсах с опорами; внутри — нержавеющая сталь, которую удобно мыть и дезинфицировать. Теплоизоляция из пенополиуретана, один компрессор Embraco (108 и 208 л) или Secop (658 и 1008 л), хладагент R134a, питание от однофазной сети 220 В, 50 Гц.
Для журнала температуры в серии есть встроенный термопринтер, а для внешнего регистратора в камеру ведёт измерительное отверстие Ø 25 мм: зонд заводят через него, не вскрывая корпус. Порядок подключения к системе мониторинга и расходные материалы для принтера уточните у менеджера.
Как устроена серия
Принудительная циркуляция воздухаВентилятор прогоняет воздух через испаритель и по камере: разброс по полкам меньше, а восстановление после открывания двери быстрее, чем при прямом охлаждении.
Автоматическая оттайкаИспаритель освобождается от инея сам, без остановки хранения. Медный оребрённый испаритель работает без инея на поверхностях.
Термопринтер в стандартеВстроенный регистратор температуры (самописец, принтер) записывает температуру на бумаге и позволяет проследить режим хранения за весь период.
Замок и стеклянная дверь с обогревомДверь запирается на замок, а стекло с обогревом и вспененной рамой не запотевает: содержимое видно без открывания камеры.
Звуковая и световая сигнализацияПри выходе температуры из диапазона шкаф подаёт звуковой и световой сигнал; цифровой дисплей показывает значение с точностью 0,1 °C.
Рамы для пакетов кровиВстроенные рамы и полки с регулируемой высотой, в большой модели — двенадцать ящиков: пакеты раскладываются по группам и не лежат стопкой.
Внутренние двериСекции камеры закрыты отдельными внутренними дверями: две, четыре или шесть в зависимости от модели, чтобы не охлаждать лишний объём при выдаче.
Колёса, опоры, отверстие Ø 25 ммШкаф перекатывается при установке и фиксируется на опорах; измерительное отверстие Ø 25 мм пригодится для внешнего датчика.
Технические характеристики
Параметр
КАДАММ ХД-К3-108
КАДАММ ХД-К3-208
КАДАММ ХД-К3-658
КАДАММ ХД-К3-1008Я
Объём, л
108
208
658
1008
Внутренние размеры (Ш×Г×В), мм
432×462×478
432×462×978
1100×454×1325
1100×684×1325
Габариты (Ш×Г×В), мм
522×600×1050
522×600×1550
1220×648×1885
1220×878×1885
Диапазон температур, °C
4±1
Температура окружающей среды, °C
10…32
Охлаждение
принудительная циркуляция воздуха
Оттайка
автоматическая
Хладагент
R134a
Компрессор
Embraco, 1 шт.
Secop, 1 шт.
Датчик температуры
NTC
Контроллер
микропроцессорный
Дисплей
цифровой
Регистратор температуры (самописец, принтер)
есть
Вместимость, пакетов крови
66
132
360
576
Полки, ящики
полки: 2
полки: 4
полки: 12
ящики: 12
Дверь
1, стеклянная с обогревом, вспененная рама
2, стеклянные с обогревом, вспененная рама
Внутренние двери, шт.
2
4
6
Измерительное отверстие (шт. / Ø, мм)
1 / 25
Материал камеры
нержавеющая сталь
Материал корпуса
окрашенная сталь
Теплоизоляция
пенополиуретан
Колёса, опоры
есть
Мощность, Вт
160
200
364
513
Ток, А
0.6
0.8
2.42
2.37
Энергопотребление, кВт·ч/сут
1.95
2.22
6.31
8.53
Уровень шума, дБ(А)
49.6
51.2
53.6
Электропитание
220 В, 50 Гц
Масса нетто/брутто, кг
50/55
67/75
165/195
256/286
Габариты в упаковке, мм
572×685×1070
572×685×1570
1300×730×2080
1300×960×2080
Освещение камеры и состав принтера (бумага, режим записи) уточняйте у менеджера при заказе.
▤
Спецификация КАДАММ ХД-К3Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Хранение крови и её компонентовПакеты крови при +4 °C в раздельных ящиках и на рамах: стеклянная дверь показывает остатки, замок ограничивает доступ.
Лабораторные запасыРеактивы, ферменты и диагностические наборы, которые по паспорту хранят в холоде, но не замораживают.
Аптечный складПрепараты и биопродукты на складе при +4 °C с записью температуры на принтере.
Научные лабораторииОбразцы и биоматериал между экспериментами, питательные среды и расходные материалы.
Учебные подразделенияОбщий холодильник для практикумов с замком и сигнализацией, чтобы студенты не меняли режим.
Контроль качестваКонтрольные образцы и стандарты с документированием температуры по распечатке.
Чем сильна серия
Ровная температура. Принудительная циркуляция и цифровой контроль с шагом 0,1 °C удерживают 4±1 °C по всей камере.
Журнал на бумаге. Термопринтер входит в стандартную комплектацию всех четырёх моделей: не нужно докупать самописец.
Автоматическая оттайка. Размораживать шкаф вручную и выгружать пакеты не требуется — цикл идёт без оператора.
Защита содержимого. Замок, звуковая и световая сигнализация, остекление с обогревом и внутренние двери по секциям.
Четыре объёма. От 66 до 576 пакетов: подбор под размер заготовительного пункта или склада.
Удобство обслуживания. Камера из нержавеющей стали, регулируемые полки, колёса с опорами и отверстие Ø 25 мм для датчика.
Серии КАДАММ того же типа — сравнение
Ближайшие серии — холодильник для хранения крови +4 °C
Когда выбирают КАДАММ ХД-К3: Нужен холодильник +4 °C на 108–1008 л для хранения крови с термопринтером и автооттайкой. Если нужен более компактный шкаф или базовое исполнение без принтера, посмотрите серии ХД-К1 (86–466 л) и ХД-К4 (130–400 л). Для средних и больших объёмов в базовом исполнении — ХД-К5 (560–1008 л), ХД-К6 (626–966 л) и ХД-К7 (1160–1358 л); близкая по объёмам серия с ящиками — ХД-К2 (108–1008 л).
Какая серия подойдёт под вашу задачу
Ответьте на три вопроса — подскажем, какой тип холодильника или морозильника и какая серия подойдут.
Чем холодильник для крови отличается от лабораторного холодильника?+
Для крови важна не только температура, но и её стабильность и документирование. В ХД-К3 воздух принудительно циркулирует по камере и держит 4±1 °C, термопринтер записывает температуру, а сигнализация сообщает об отклонениях.
Кроме того, внутри — рамы и ящики под пакеты, замок на двери и отдельные секции с внутренними дверями.
Сколько пакетов крови помещается в разные модели?+
ХД-К3-108 — 66 пакетов, ХД-К3-208 — 132, ХД-К3-658 — 360, ХД-К3-1008Я — 576. Цифры приведены для штатной раскладки по рамам и ящикам; ёмкость при другой упаковке уточняйте у менеджера.
Можно ли поставить его вместо ХК-250 или ХФ-400?+
По назначению ХД-К3 — холодильник +4 °C с остеклённой дверью, поэтому может заменить шкаф такого же класса. Вместо ХК-250 подойдёт ХД-К3-208 или ХД-К3-658 в зависимости от нужного объёма, вместо ХФ-400 — ХД-К3-658.
Перед заменой сверьте габариты проёма и подведите розетку на 220 В.
Нужно ли размораживать холодильник?+
Нет: оттайка автоматическая. Камеру достаточно мыть по графику уборки, выгружать пакеты для оттаивания испарителя не нужно.
Как документировать температуру хранения?+
В стандартной комплектации есть регистратор температуры с принтером: он фиксирует температуру в течение всего периода хранения. Для внешнего регистратора в камеру ведёт отверстие Ø 25 мм.
Что будет, если температура выйдет из диапазона?+
Включатся звуковая и световая сигнализации, на дисплее будет видно значение. Персонал успеет проверить дверь, нагрузку и питание. Резервного питания в пакете поставщика не указано — за подробностями обратитесь к менеджеру.
Какая комнатная температура допустима для установки?+
Диапазон окружающей температуры — 10…32 °C. Шкаф не рекомендуется ставить рядом с батареей, на солнце и вплотную к стенам: нужны зазоры для вентиляции компрессора.
Чем ХД-К3-1008Я отличается от ХД-К3-658?+
В ХД-К3-658 хранение организовано на 12 полках, в ХД-К3-1008Я — в 12 ящиках. Кроме того, у 1008Я глубже камера (684 мм вместо 454 мм), вместимость больше — 576 пакетов против 360 — и потребляемая мощность выше.
