КАДАММ

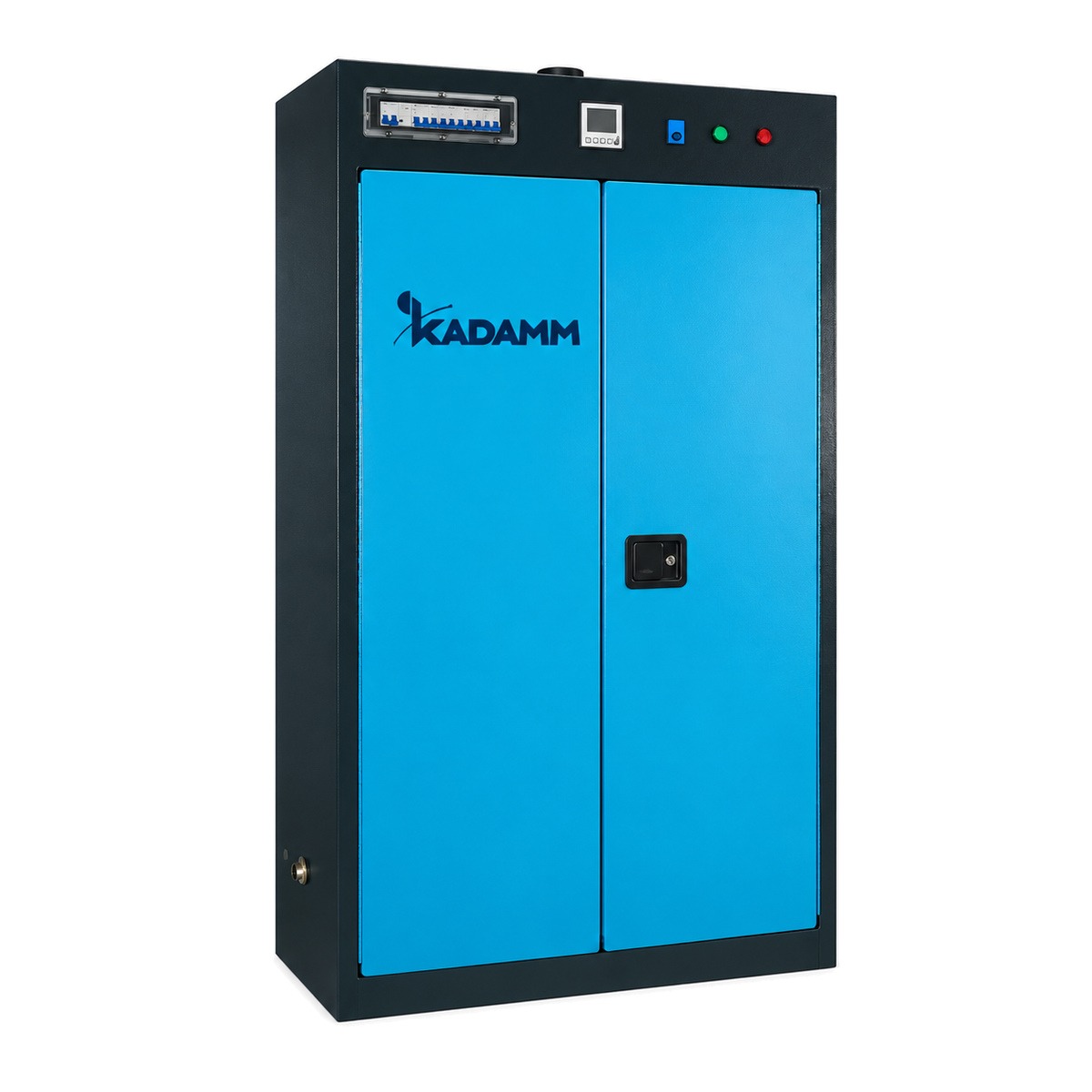

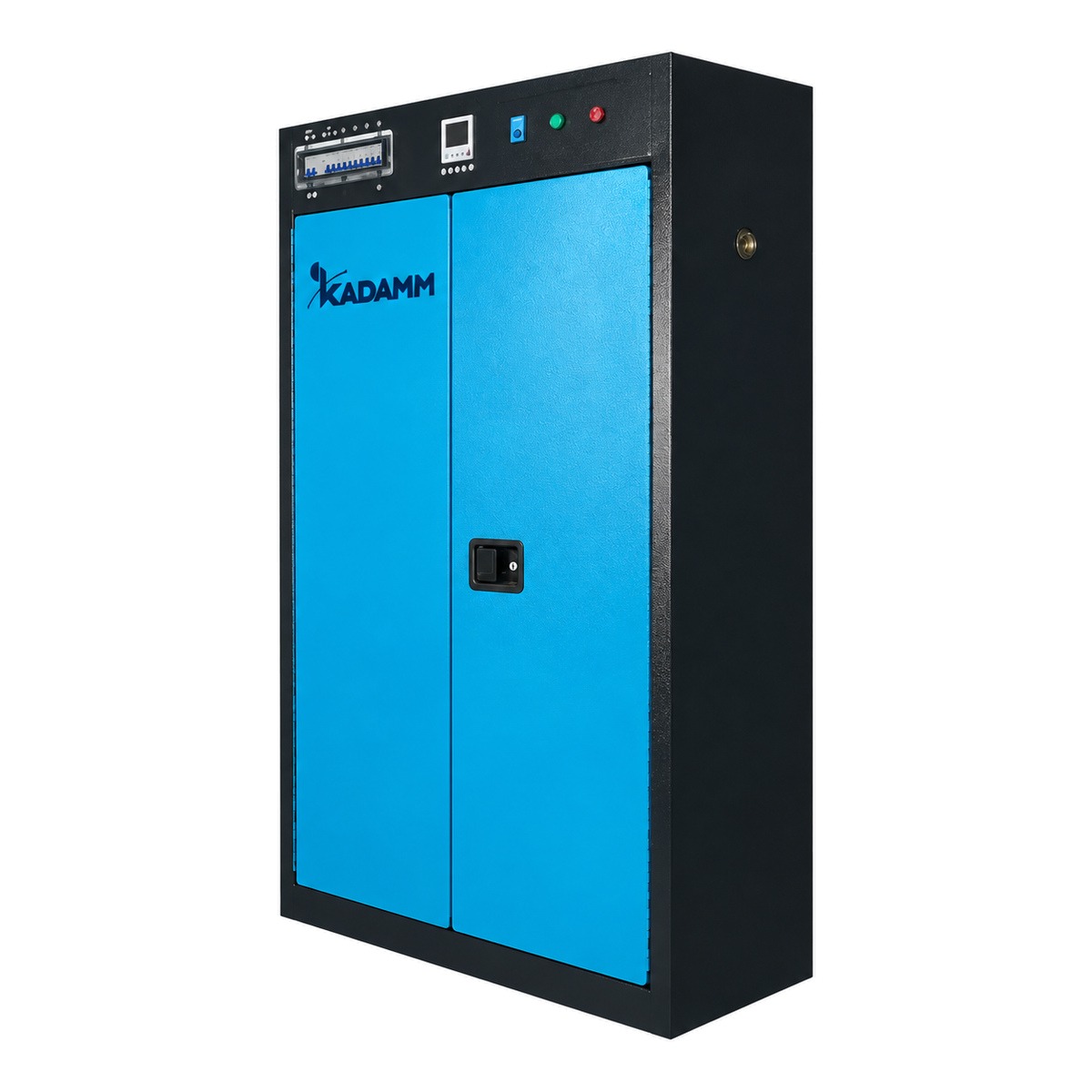

Интеллектуальный безопасный шкаф для хранения и зарядки аккумуляторов, двухдверный, 4 полки, вместимость 170 л
EN 14470-1
Огнестойкость 90 мин
Класс 90Б
Автоматическое пожаротушение
170 л
Вместимость
4 шт.
Полки (50 кг)
90 мин
Огнестойкость
40 шт.
Розетки PUD
275 м³/ч
Объём вытяжки
220 В
50 Гц / 10 А
Описание
КАДАММ ШАБ-И-170 собирает зарядку и хранение аккумуляторов в одну контролируемую зону. Объём 170 л и двухстворчатая конструкция дают место сразу для большого парка батарей, а встроенные системы защиты снимают главный риск литий-ионной техники — перегрев и возгорание при зарядке. В итоге на участке становится больше порядка и меньше поводов для ЧП.

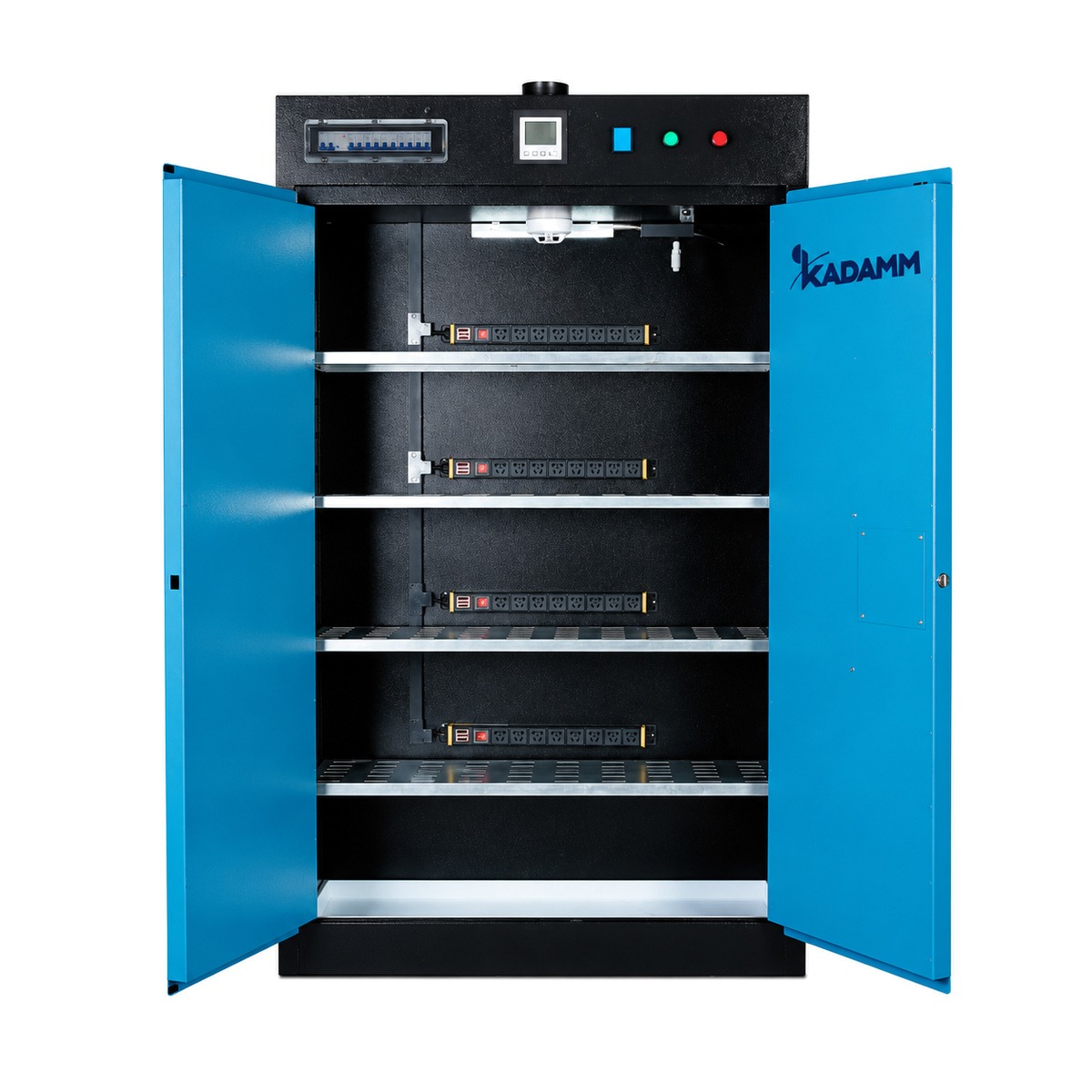

Шкаф рассчитан на ежедневную работу под нагрузкой: сервисные центры, производственные цеха, склады, стройплощадки, бригады с большим количеством инструмента. Каждая батарея стоит на своей полке, заряжается через отдельную розетку и остаётся на виду — доступ к любому отсеку занимает секунды.
«Интеллектуальность» здесь не про маркетинг, а про предсказуемость: понятные статусы зарядки, аккуратно разведённые кабели, закреплённые за батареями места. Такая организация упрощает соблюдение регламентов хранения и держит дисциплину на рабочем месте без лишнего контроля.
Ключевые преимущества
Безопасное хранениеСнижение рисков перегрева и некорректной зарядки, автоматическое пожаротушение с датчиком температуры.
Объём 170 лОптимален для хранения аккумуляторов разных форм-факторов и сопутствующих аксессуаров.
Интеллектуальная зарядкаУпорядоченный доступ к батареям, индикация статусов, кабель-менеджмент.
Европейский сертификатСоответствие EN 14470-1, класс огнестойкости 90Б при внутренних и внешних пожарах.
Прочный металлический корпусИзносостойкое покрытие, двухстворчатая дверь, надёжный замок, долговечность при интенсивной нагрузке.
Мониторинг в реальном времениДатчики дыма, температуры и влажности, датчики открытия дверей с сигнализацией.
Системы безопасности
Устройство шкафа и контуры защиты
Автоматическое пожаротушение с датчиком температуры и пустотелой стальной решёткой для быстрого распределения огнетушащего вещества
Высокочувствительные датчики дыма, температуры и влажности — мониторинг среды в реальном времени
Взрывозащищённые кабельные каналы с огнестойким герметиком на соединениях
Вентиляция с частотным преобразователем, диаметр трубы 100 мм, объём вытяжки 275 м³/ч
Взрывобезопасная промышленная розетка с молниезащитой
Датчики открытия дверей с сигнализацией, стабильное поддержание температуры и влажности
Как срабатывает защита
Технические характеристики
| Параметр | Значение |
|---|---|
| Бренд / Модель | КАДАММ ШАБ-И-170 |
| Сертификат пожарной безопасности ЕС | EN 14470-1 |
| Огнестойкость | 90 мин |
| Класс огнестойкости | 90Б |
| Вместимость | 170 л |
| Количество полок | 4 шт. |
| Нагрузка на полку | 50 кг |
| Тип двери | Двухстворчатая |
| Питание | 220 В / 50 Гц / 10 А |
| Стандартные промышленные розетки PUD | 5 шт. (всего 40) |
| Диаметр выпускного клапана | 100 мм |
| Рекомендуемый диаметр вент. трубы | 100 мм |
| Объём вытяжки | 275 м³/ч |
| Цвет | Синий |
| Внешние размеры В×Ш×Г | 1890 × 1090 × 460 мм |
| Размеры упаковки В×Ш×Г | 2030 × 1160 × 555 мм |
Где особенно полезен КАДАММ ШАБ-И-170
Сервисные центрыБольшой парк аккумуляторного инструмента, интенсивный режим зарядки.
Производственные цехаСборочные линии с жёстким регламентом безопасности.
Склады и логистикаКрупные комплексы, строительные объекты, мастерские.
Выездные бригадыАутсорсинговые подразделения и проектные офисы.
Ввод в эксплуатацию
Перед первым включением установите шкаф строго горизонтально в указанном месте внутри помещения. Подключите заземляющий провод от заземляющего винта в нижней левой части корпуса к точке заземления здания. После заземления подключите кабель питания к сети AC 220 В / 50 Гц. При необходимости подключите вентиляционный патрубок (Ø100 мм) к внешней вытяжной системе через ПВХ-трубу или нейлоновый воздуховод.
| № | Действие | Описание |
|---|---|---|
| 1 | Установка и заземление | Разместить шкаф горизонтально, подключить заземляющий провод к нижнему левому винту корпуса |
| 2 | Подключение питания | Подключить кабель питания (AC 220 В / 50 Гц / 10 А) к сети |
| 3 | Вентиляция | При необходимости подключить внешний воздуховод Ø100 мм к патрубку на крыше шкафа |
| 4 | Включение питания и вентилятора | На панели управления включить автоматы «Питание» и «24V Вентилятор». Аксиальный вентилятор, датчик температуры/влажности, дымовой датчик и LED-подсветка переходят в рабочий режим |
| 5 | Скорость вентилятора | Отрегулировать скорость вентилятора в зависимости от количества заряжаемых аккумуляторов |
| 6 | Подключение зарядных устройств | Для каждой полки (1–4) включить соответствующий автомат на панели. Розетки PDU имеют двойной контактный выключатель — питание отдельной группы можно отключить без отключения всего шкафа |
| 7 | LED-подсветка | Управляется автоматически: включается при открытии двери, выключается при закрытии. Ручное управление не требуется |
Настройка датчика температуры и влажности
Датчик отображает текущие значения температуры и влажности внутри шкафа. Для входа в настройки удерживайте кнопку SET 2 секунды. Переключение между параметрами — кнопка F2. Изменение значения: F3 (+1 / +10 при удержании), F4 (−1 / −10 при удержании). Сохранение — короткое нажатие SET.
| № | Параметр | Диапазон / по умолчанию | Описание |
|---|---|---|---|
| 1 | Адрес устройства | 1–255 / по умолчанию: 1 | RS485-адрес для интеграции в систему мониторинга |
| 2 | Скорость обмена (Baud rate) | 2400 / 4800 / 9600 / по умолчанию: 4800 | Скорость RS485-интерфейса |
| 3 | Верхний предел температуры | −100...+99 °C / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 4 | Верхний предел влажности | 0–100% / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 5 | Нижний предел температуры | −100...+99 °C / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
| 6 | Нижний предел влажности | 0–100% / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
Нормативная база и соответствие стандартам
FM6050
Стандарт противопожарной конструкции для шкафов зарядки аккумуляторов. Определяет требования к огнестойкости корпуса, вентиляции и защите от распространения огня.
OSHA 1910.106
Требования Американской ассоциации охраны труда к безопасному хранению и использованию горючих жидкостей и оборудования.
NFPA 30
Нормы Американской ассоциации пожарной безопасности по хранению горючих и легковоспламеняющихся жидкостей.
CE (EN 14470-1)
Европейский сертификат соответствия. EN 14470-1 — стандарт для шкафов хранения, класс огнестойкости 90Б.
GB/T 34570.2-2017
Национальный стандарт КНР. Требования безопасности к аккумуляторным блокам и зарядным устройствам для электроинструментов.
EU Battery Regulation 2023/1542
Европейский регламент по батареям (с 18.08.2024): контроль вредных веществ, углеродный след, маркировка CE, соответствие требованиям ЕС.
Меры предосторожности
| ⚠ | Требование |
|---|---|
| ! | Шкаф устанавливается только в помещении |
| ! | Шкаф должен стоять строго горизонтально для нормального открывания и закрывания дверей |
| ! | Заглушки вентиляционных отверстий изолируют внутреннее пространство от внешней среды; могут быть сняты согласно местным нормативным требованиям |
| ! | При подъёме и перемещении шкафа не подкладывать руки под основание |
| ! | Использовать только соответствующий источник питания (AC 220 В / 50 Гц / 10 А) |
| ! | При срабатывании аварийной сигнализации немедленно устранить причину |
| ! | Прочие зарядные устройства подключать только после согласования с поставщиком |
Упаковка
| Параметры упаковки | |
|---|---|
| Тип упаковки | Паллет + картонная коробка |
| Материал | Паллет из фанеры + 7-слойный картон АВ |
| Метод крепления | Упаковочная лента |
| Количество в упаковке | 1 шт. |
| Размеры упаковки (В×Ш×Г) | 2030 × 1160 × 555 мм |
| Огнетушитель (опционально) | |
|---|---|
| Крепление | Внутренняя гайка M10 на крыше шкафа |
| Максимальный вес | До 6 кг |
| Тип | Подвесной автоматический огнетушитель |
| Установка | Пользователем самостоятельно при необходимости |
Почему это выгодно
✓
Снижение рисков и соблюдение правил хранения аккумуляторов✓
Порядок и быстрый доступ к батареям, меньше потерь времени✓
Долговечность и надёжность конструкции при интенсивной эксплуатации✓
Профессиональный внешний вид зоны выдачи и зарядкиСравнение с другими моделями КАДАММ
Серия огнестойких зарядных шкафов КАДАММ — это три типоразмера с общей «начинкой»: одинаковая сертификация по EN 14470-1, одинаковые системы пожаротушения, вентиляции и мониторинга. Выбор между ними сводится к трём вещам — сколько батарей нужно разместить, сколько места под шкаф есть и нужна ли самозакрывающаяся дверь.
| Характеристика | ШАБ-И-83 | ШАБ-И-170 (эта модель) | ШАБ-90-170 |
|---|---|---|---|
| Тип двери | Одностворчатая | Двухстворчатая | Двухстворчатая, самозакрывающаяся |
| Вместимость | 83 л | 170 л | — |
| Количество полок | 4 | 4 | 5 |
| Ширина корпуса | 600 мм | 1090 мм | 1160 мм |
| Высота корпуса | 1890 мм | 1890 мм | 2180 мм |
| Глубина корпуса | 460 мм | 460 мм | 625 мм |
| Нагрузка на полку | 50 кг | 50 кг | 50 кг |
| Розетки PUD | 40 шт. | 40 шт. | 40 шт. |
| Объём вытяжки | 275 м³/ч | 275 м³/ч | 275 м³/ч |
| Огнестойкость | 90 мин, 90Б | 90 мин, 90Б | 90 мин, 90Б |
| Автоматическое пожаротушение | Да | Да | Да |
| Сертификат ЕС | EN 14470-1 | EN 14470-1 | EN 14470-1 |
| Питание | 220 В / 50 Гц / 10 А | 220 В / 50 Гц / 10 А | 220 В / 50 Гц / 10 А |
