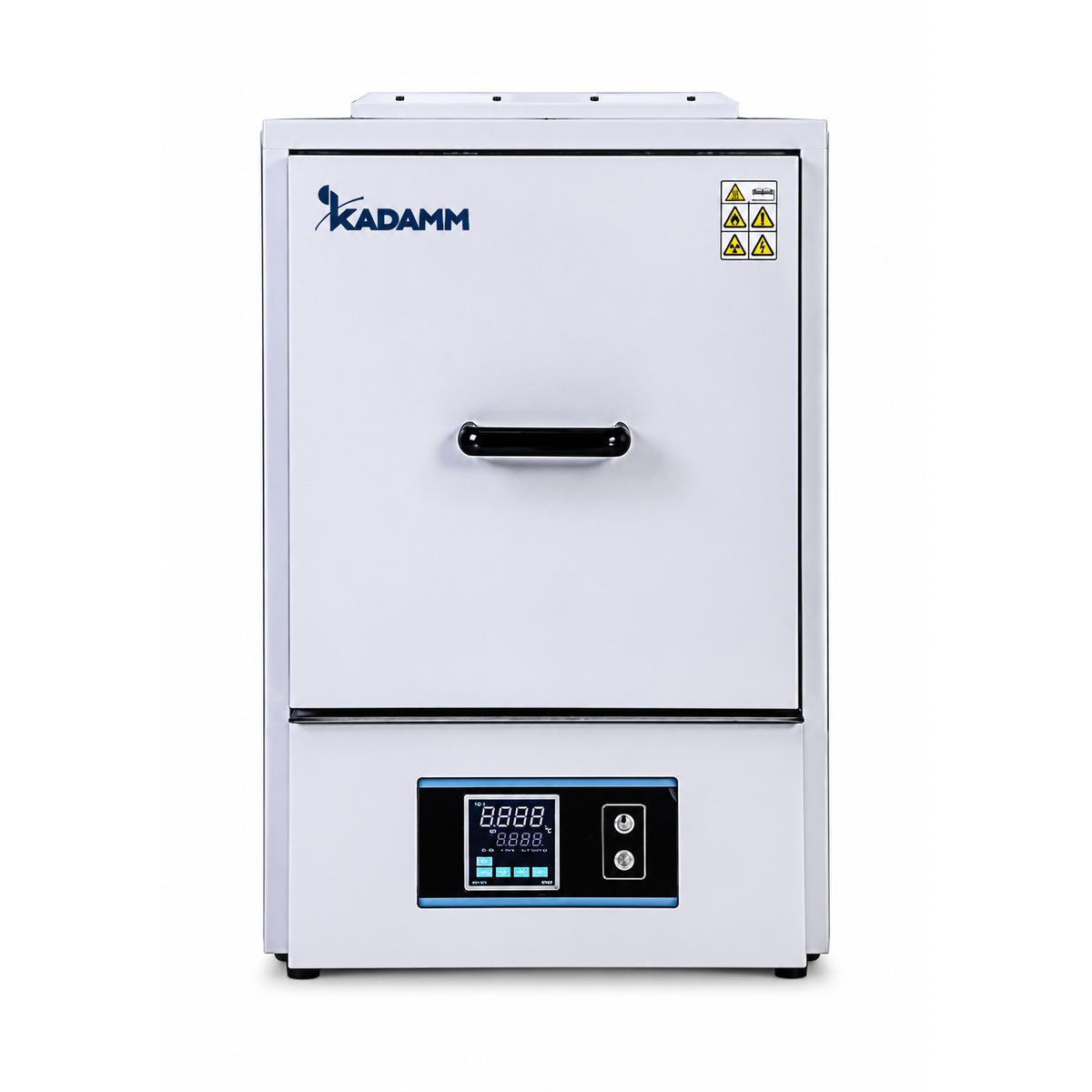

КАДАММ МП-16 — высокотемпературная муфельная печь до 1600 °C, камера 2–20 л

Name: КАДАММ МП-16 — высокотемпературная муфельная печь до 1600 °C, камера 2–20 л
Brand: КАДАММ
SKU: МП-16

Производитель:КАДАММ

Артикул: МП-16

KADAMM МП-16 — техническое описание (PDF)

Каталог KADAMM «Лабораторные печи» (PDF)

Количество

Отправить заявку

КАДАММ · Высокотемпературные печи

Серия КАДАММ МП-16: Высокотемпературные муфельные печи на 1600 °C, объём камеры 2–20 л

Высокотемпературные муфельные печи с пределом 1600 °C и камерой из волокна муллита (поликристаллического). В серии 6 типоразмеров на 2–20 л, контроллер на выбор из трёх вариантов — от простого одноступенчатого PID до сенсорной панели с записью на USB. Сдвижная дверь при открытии сама обесточивает нагрев, по камере ±1 °C, время выхода на режим ≤50 мин.

Нагрев до 1600 °C±1 °C по камере2–20 л · 18 артикуловРазогрев ≤50 мин

▤

Составьте спецификацию под вашу лабораторию18 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.

1600 °C

Предел температуры

±1 °C

Равномерность поля

2–20 л

Объём рабочей камеры

≤50 мин

Время разогрева

тип S

Тип термопары

220/380 В

Сеть

Артикулы серии

Исполнение \ Объём	2 л	4 л	8 л	12 л	16 л	20 л
Базовое исполнение: PID, 1 сегмент	КАДАММ МП-16-2	КАДАММ МП-16-4	КАДАММ МП-16-8	КАДАММ МП-16-12	КАДАММ МП-16-16	КАДАММ МП-16-20
С программированием — П	КАДАММ МП-16-2П	КАДАММ МП-16-4П	КАДАММ МП-16-8П	КАДАММ МП-16-12П	КАДАММ МП-16-16П	КАДАММ МП-16-20П
Исполнение С — сенсорная панель 7″ + USB	КАДАММ МП-16-2С	КАДАММ МП-16-4С	КАДАММ МП-16-8С	КАДАММ МП-16-12С	КАДАММ МП-16-16С	КАДАММ МП-16-20С

Артикул складывается так: серия, затем объём камеры в литрах, затем вариант контроллера. Возьмите нужный артикул из таблицы и пришлите его на info@kadamm.com — либо оформите заявку через конфигуратор.

О серии

Серия КАДАММ МП-16 объединяет коробчатые высокотемпературных печи с пределом 1600 °C, предназначенные для плавки небольших навесок, спекания технической керамики и термообработки у верхней границы температур. Камеру получают вакуумной формовкой из волокна муллита (поликристаллического). Такая футеровка лёгкая и не пылит, печь выходит на рабочую температуру за ≤50 мин и тратит мало энергии на поддержание режима. С двух сторон камеры стоят стержни MoSi2 из дисилицида молибдена — они не окисляются даже вблизи температурного предела; за счёт этого по камере держится ±1 °C.

Сдвижная дверь движется параллельно проёму, и её раскалённая внутренняя сторона при открывании смещается в сторону от оператора. При открытой двери нагреватели автоматически обесточиваются, повторная подача напряжения — с выдержкой по времени. Наружная обшивка остаётся холодной благодаря двойному корпусу: зазор между стенками принудительно продувается воздухом. Летучие продукты удаляет вытяжка.

В серии 6 типоразмеров объёмом 2, 4, 8, 12, 16, 20 л. Контроллер предлагается в трёх вариантах. Базовый держит постоянную уставку на один сегмент, «П» позволяет программировать режимы, а «С» оснащён сенсорной панелью 7″, хранит до 50 сегментов, пишет кривые нагрева в реальном времени и выгружает данные на USB-носитель. Во всех исполнениях стоят термопара типа S и таймер 0–999.9 ч, есть защита от перегрева и от обрыва термопары.

Программы нагрева вместе с полем ±1 °C позволяют вести процесс с заданной скоростью подъёма температуры — пробы у стенок камеры не перегреваются.

Конструктивные особенности

Муллитоволоконная камераФутеровка отформована под вакуумом и не осыпается на высокой температуре; малая масса — это быстрый разогрев и небольшой расход энергии.

Стержни MoSi2Нагреватели из дисилицида молибдена работают до 1600 °C и не поддаются окислению.

Блокировка сдвижной двериРаскалённая сторона двери отходит от оператора, при открывании нагрев обесточивается, повторное включение — с задержкой.

Выбор из трёх контроллеровПростой PID, программируемый регулятор либо сенсорная панель 7″, которая пишет кривые на USB.

Продуваемый двойной корпусМежду стенками оставлен воздушный зазор с направляющими каналами, поэтому снаружи печь безопасна и при долгой работе.

Защита в любом исполненииОтключение при перегреве, обрыве термопары и утечке тока; есть поправка показаний и запрет доступа к меню.

Технические характеристики

Параметр	МП-16-2	МП-16-4	МП-16-8	МП-16-12	МП-16-16	МП-16-20
Объём камеры, л	2	4	8	12	16	20
Артикул — базовое исполнение	КАДАММ МП-16-2	КАДАММ МП-16-4	КАДАММ МП-16-8	КАДАММ МП-16-12	КАДАММ МП-16-16	КАДАММ МП-16-20
Артикул — программируемое (П)	КАДАММ МП-16-2П	КАДАММ МП-16-4П	КАДАММ МП-16-8П	КАДАММ МП-16-12П	КАДАММ МП-16-16П	КАДАММ МП-16-20П
Артикул — сенсорная панель (С)	КАДАММ МП-16-2С	КАДАММ МП-16-4С	КАДАММ МП-16-8С	КАДАММ МП-16-12С	КАДАММ МП-16-16С	КАДАММ МП-16-20С
Камера (Ш×Г×В), мм	150×90×150	150×150×150	300×150×150	300×200×200	300×260×210	300×260×260
Габариты (Ш×Г×В), мм	600×762×1102	600×762×1102	600×871×1102	680×865×1182	740×860×1182	740×870×1232
Масса нетто/брутто, кг	70/90	80/100	110/130	150/170	175/195	210/230
Мощность	3 кВт	6 кВт	9 кВт	12 кВт	15 кВт	18 кВт
Питание, 50 Гц	220 В	220 В	380 В	380 В	380 В	380 В
Максимальная температура	до 1600 °C, работа в интервале 300–1600 °C
Равномерность / разрешение	±1 °C / 1 °C
Выход на режим	≤50 мин
Нагреватель	нагревательные стержни MoSi2 (дисилицид молибдена), нагрев с двух сторон
Термопара	тип S
Контроллер	базовое: PID на 1 сегмент · П: хранение 4 программ × 40 сегментов, светодиодный индикатор · С: программы до 50 сегментов, USB-выгрузка, панель сенсорная 7″
Таймер	0–999.9 ч
Камера / футеровка	вакуумно-формованное поликристаллическое волокно муллита
Вытяжное устройство	Ø22 мм, внутренний диаметр Ø18 мм
Защиты	от перегрева, обрыва термопары и утечки тока; при открытой двери нагрев снимается
Сертификаты и декларации	ISO 9001; для рынка ЕАЭС — декларация по ТР ТС 004/2011 и ТР ТС 020/2011

Обозначения в артикуле: «П» — контроллер с программированием, «С» — панель сенсорная, запись на USB. Значения могут меняться в зависимости от исполнения и партии — точные данные сообщит менеджер.

▤

Спецификация КАДАММ МП-16Модели и количество, нестандартное исполнение и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.

Где применяется

Техническая керамика: спеканиеОксидные и карбидные материалы спекают по режимам с заданной скоростью подъёма.

Исследования материаловОбразцы синтезируют и отжигают при нагреве до 1600 °C.

Пробирное делоПробирный анализ, плавление небольших навесок, термическая обработка сплавов.

Эмали и стеклоНебольшие варки и отжиг изделий из стекла.

Наука и университетыДля исследований: циклы задаются программой, кривые записываются.

Подготовка пробПрокаливание и озоление стойких матриц при высоких температурах.

Преимущества серии

✓

В серии 6 типоразмеров: 2–20 л

✓

По всей камере ±1 °C

✓

На выбор три контроллера, в том числе сенсорная панель и USB

✓

Дверь сдвигается, и горячая сторона отходит от оператора

✓

Режим достигается за ≤50 мин

✓

Вакуумно-формованная муллитоволоконная камера не осыпается

✓

ISO 9001, декларация ЕАЭС по ТР ТС

Серии печей КАДАММ

Параметр	КАДАММ МП-16	КАДАММ МП-14	КАДАММ МП-17	КАДАММ МП-18
Тип	1600 °C, для высоких температур	1400 °C, для высоких температур	1700 °C, для высоких температур	1800 °C, для высоких температур
Температура / объём	2–20 л	3–36 л	2–20 л	2–20 л
Исполнения	— / П / С	— / П / С	— / П / С	— / П / С
Нагреватель и питание	MoSi2-стержни · 3–18 кВт	SiC-стержни · 3–14 кВт	MoSi2-стержни · 3–18 кВт	MoSi2-стержни · 3–18 кВт
Карточка серии	← Вы здесь	Открыть	Открыть	Открыть

Вы смотрите серию МП-16. Близкие серии: КАДАММ МП-14 · КАДАММ МП-17 · КАДАММ МП-18. Под конкретную задачу печь поможет подобрать менеджер.

Комплект поставки и гарантия

Комплект поставки

✓ Печь муфельная выбранной модели
✓ Установленная термопара типа S
✓ Эксплуатационная документация (паспорт) и талон на гарантию
✓ Документы о соответствии (сертификаты)

Гарантия и документы

✓ Сервис в гарантийный период и после него
✓ Срок и условия гарантии сообщит менеджер

Часто задаваемые вопросы

Что представляет собой муфельная печь?+

Это электропечь с закрытой камерой — муфелем, который отделяет образец от нагревателей и от продуктов горения. В диапазоне от 300 до 1800 °C (верхний предел зависит от серии) в ней озоляют и прокаливают пробы, обжигают, спекают и проводят термообработку.

В чём разница между базовым исполнением и вариантами «П» и «С»?+

В базовом варианте контроллер поддерживает одну уставку, то есть работает в один сегмент. Исполнение «П» — программируемый регулятор: кривые нагрева и выдержки набираются из нескольких сегментов. В «С» стоит сенсорная панель 7″, программы до 50 сегментов, график пишется в реальном времени и — для протоколов — выгружается на USB-носитель.

Допустима ли долгая работа на 1600 °C?+

Для этой серии 1600 °C — верхний предел. Если печь работает непрерывно и долго, держите рабочую точку на 50–100 °C ниже него. Для работы с запасом сверху — смотрите МП-17/МП-18.

Как подобрать типоразмер?+

Смотрите на объём и размеры загрузки. Малые камеры — под одиночные тигли, большие — под партии проб и крупные образцы. Требования к сети: 2 л — 220 В; 4 л — 220 В; 8 л — 380 В; 12 л — 380 В; 16 л — 380 В; 20 л — 380 В.

Где узнать стоимость и как оформить заказ?+

Отправьте запрос кнопкой «Запросить цену» либо подберите комплектацию в конфигураторе — в ответ менеджер пришлёт КП с ценой, сроком поставки и условиями оплаты. Везём в любой регион России.

Чем подтверждено соответствие оборудования?+

Производство работает по системе управления качеством ISO 9001.

Для продаж в России и странах ЕАЭС мы оформляем декларацию о соответствии ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Полезные статьи

Как работает муфельная печь

Устройство, нагреватели, термопары и рабочая температура

Обжиг керамики и глины

Режимы, кривая нагрева и частые ошибки при обжиге

Замена СНОЛ и ЭКПС

Как проверить старую печь и подобрать новую без переделки методик

Методы определения зольности

Топливо, нефтепродукты, мука: ход анализа и требования к печи

Трубчатая печь и CVD

Какие процессы вести и как работать с трубой и газом

Вакуумная печь

Принцип работы, виды и области применения

Поставка и сервис

Поставка

Доставка по всей России

Сроки уточняйте у менеджера

Документация

Полный комплект

Паспорт изделия, руководство по эксплуатации и документы о соответствии

Сервис

Поддержка и ЗИП

Запасные нагреватели, термопары, футеровку и ЗИП поставляем по заказу

* Фактический вид печи может не совпадать с фотографиями: он зависит от типоразмера, комплектации и исполнения. Объём камеры, мощность, контроллер и нагреватель различаются по исполнениям — точные значения приведены в таблице «Технические характеристики».

** Производитель вправе менять характеристики и комплектацию без отдельного уведомления; перед заказом сверьте актуальные данные с менеджером.
