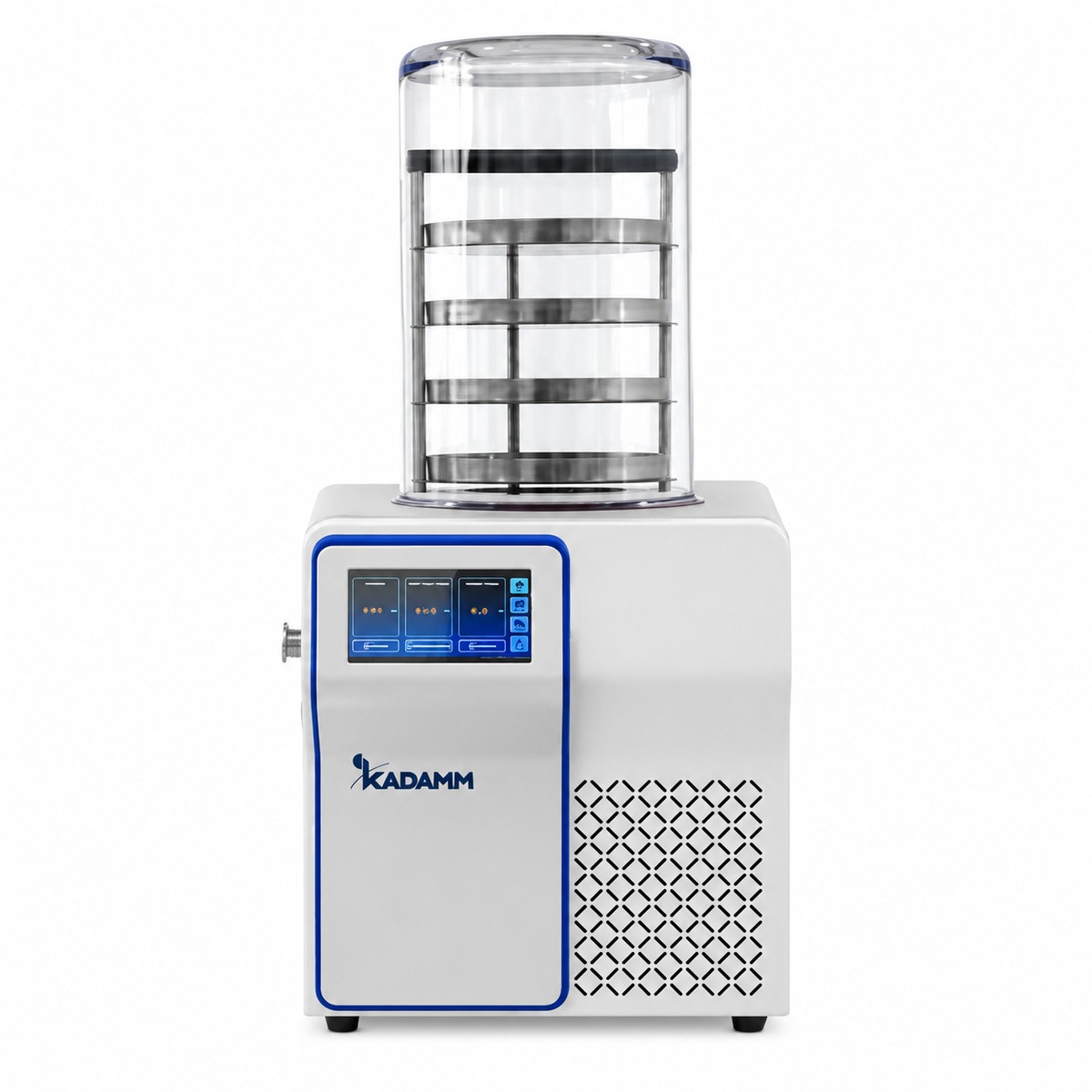

КАДАММ ЛС-Н10Б — настольный лиофилизатор 680 Вт, ловушка −60 °C, 4 кг льда за цикл
ЛС-Н10Б — настольная модель линейки с наименьшим энергопотреблением: 680 Вт против 970 Вт у ЛС-Н10 и 1.3 кВт у ЛС-Н10В. Настольные лабораторные лиофилизаторы, то есть вакуумные сублимационные сушилки, в четырёх исполнениях: камера с полками, с укупоркой пробок in-situ, с манифольдом для сушки в колбах и с укупоркой и манифольдом вместе. Полки 0.08–0.12 м², ловушка −60 °C, вакуум ≤ 5 Па, за цикл набирается 4 кг льда, управление с сенсорного экрана 7″.
Полки · манифольд · укупорка in-situ0.08–0.12 м² · 4 исполненияЛовушка −60 °CВакуум ≤ 5 Па · 4 кг за цикл
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · заводские опции к каждой · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
0.08–0.12 м²
Площадь полок
−60 °C
Температура ловушки
≤ 5 Па
Предельный вакуум
4 кг/цикл
Влагоёмкость
7″
Сенсорный экран
680 Вт
Потребляемая мощность
Артикулы в серии
КАДАММ ЛС-Н10Б
0.12 м² · полки Ø200 мм × 4
КАДАММ ЛС-Н10БУ
0.08 м² · укупорка пробок in-situ
КАДАММ ЛС-Н10БМ
0.12 м² · полки + манифольд
КАДАММ ЛС-Н10БУМ
0.08 м² · укупорка + манифольд
Что это за серия
КАДАММ ЛС-Н10Б — настольные лиофилизаторы, сублимационные вакуумные сушилки для лабораторий медицины, фармацевтики, биологии, химии и пищевой отрасли. Высушенные пробы долго хранятся, а с водой возвращаются к исходному виду без потери биохимических свойств.
Установка собрана единым блоком. Ловушка (конденсатор, на котором намерзает пар из камеры) выполнена из нержавеющей стали, у неё широкое окно загрузки, предварительное охлаждение и электроразморозка. Экран 7″ сенсорный, вакуум показывается в Па или мбар. Насос включается только при холодной ловушке. Ловушка до −60 °C, вакуум ≤ 5 Па, 4 кг льда за цикл.
В серии четыре модели. ЛС-Н10Б — обычная камера с 4 полками Ø200 мм (0.12 м²). ЛС-Н10БУ — камера с укупоркой пробок in-situ: флаконы закрываются пробками под вакуумом сразу после сушки; 3 полки Ø180 мм (0.08 м²). ЛС-Н10БМ — полки плюс манифольд с колбами. ЛС-Н10БУМ совмещает укупорку и манифольд.
В ЛС-Н10БУ и ЛС-Н10БУМ пробки флаконов закрывает прижимной шток прямо в камере, под вакуумом, и препарат не касается воздуха. Полки у этих вариантов 0.08 м²: место занимает механизм. Модели с манифольдом (ЛС-Н10БМ, ЛС-Н10БУМ) дополнительно сушат пробы в колбах на коллекторе.
Как устроена сушилка
Сублимационная сушкаВлага уходит вымораживанием под вакуумом: лёд испаряется, не становясь водой, и образец сохраняет структуру и активность.
Ловушка −60 °CКонденсатор охлаждается до −60 °C без нагрузки — для водных препаратов и повседневной лиофилизации.
Холодная ловушка (конденсатор)Нержавеющая сталь, широкое окно загрузки, предварительное охлаждение, электроразморозка.
Сенсорный экран 7″Процесс виден наглядно, вакуум отображается в Па или мбар.
Защита насосаНасос запускается только при охлаждённой ловушке и не откачивает влажный воздух.
Небольшой настольный корпус600 × 440 × 480 мм и 50 кг — встаёт на обычный лабораторный стол; цветной сенсорный экран 7″.
Укупорка in-situ (исполнения У)Прижимной шток закрывает пробки флаконов в камере под вакуумом — препарат не соприкасается с воздухом.
Мульти-манифольд (исполнения М)Коллектор с колбами для сушки проб в колбах в дополнение к полкам.
Прозрачная камера из PEЛитая камера высотой 460 мм не боится ударов и коррозии, продукт виден во время сушки.
Защиты и автоматикаТревога по вакууму, автоматический впуск воздуха при отключении питания, порт для инертного газа, задержка пуска насоса до охлаждения ловушки.
Данные и сервисПараметры цикла сохраняются, кривые сушки выгружаются на USB; прибор напоминает о замене масла в насосе; сервисная панель на магнитах.
Технические характеристики
Параметр
КАДАММ ЛС-Н10Б
КАДАММ ЛС-Н10БУ
КАДАММ ЛС-Н10БМ
КАДАММ ЛС-Н10БУМ
Исполнение
стандартная камера
укупорка пробок in-situ
полки + манифольд
укупорка + манифольд
Площадь полок
0.12 м²
0.08 м²
0.12 м²
0.08 м²
Полки / лотки
Ø200 мм, 4 полки
Ø180 мм, 3 полки
Ø200 мм, 4 полки
Ø180 мм, 3 полки
Укупорка пробок in-situ
—
прижимной шток
—
прижимной шток
Манифольд
—
—
мульти-манифольд с колбами
мульти-манифольд с колбами
Флаконы Ø22 мм, шт
260
165
260
165
Температура ловушки (конденсатора)
≤ −60 °C, без нагрузки
Влагоёмкость (по льду)
4 кг за цикл
Предельный вакуум
≤ 5 Па в работе; предельный 2 Па без нагрузки
Управление
сенсорный экран 7″; вакуум в Па или мбар
Холодная ловушка
нержавеющая сталь, широкое окно загрузки, предварительное охлаждение; электроразморозка
Защита
насос запускается только при охлаждённой ловушке
Потребляемая мощность
680 Вт
Питание
220 В, 50 Гц
Масса
50 кг
Габариты (Ш×Г×В)
600 × 440 × 480 мм
Сертификация
декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС)
Буква «У» означает укупорку пробок, «М» — мульти-манифольд. Температура ловушки и вакуум указаны без нагрузки; предельный вакуум — 2 Па.
▤
Спецификация КАДАММ ЛС-Н10БМодели и количество, заводские опции к каждой модели и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Биоматериалы и культурыСушка и долгое хранение биоматериалов, реактивов и культур.
Фармацевтика и медицинаПодготовка и хранение препаратов и проб без потери биохимических свойств.
Флаконы с укупоркойЛС-Н10БУ/УМ: препараты сохнут во флаконах и закрываются пробками под вакуумом.
Химия и пищевые исследованияОбезвоживание проб без нагрева с сохранением их структуры.
Восстановление образцовВысушенная проба возвращается к исходному состоянию при добавлении воды.
Сушка в колбахЛС-Н10БМ/УМ: небольшие партии разных препаратов одновременно на манифольде.
Чем сильна серия
✓
4 исполнения: камера с полками, укупорка, манифольд, укупорка с манифольдом
✓
Ловушка −60 °C без нагрузки
✓
Вакуум ≤ 5 Па без нагрузки
✓
4 кг льда за цикл
✓
Сенсорный экран 7″, вакуум в Па или мбар
✓
Настольный лиофилизатор 50 кг с сенсорным экраном 7″ и USB
✓
Ловушка из нержавеющей стали с предварительным охлаждением и электроразморозкой
ЛС-Н10Б — настольная платформа с ловушкой −60 °C и предельным вакуумом 2 Па. Рядом в линейке настольные ЛС-Н10 и ЛС-Н10В, а настольные пилотные сушилки с ловушкой −88 °C собраны в серии ЛС-НП. Инженеры КАДАММ помогут выбрать.
Опции при заказе
Опции устанавливают на производстве, поэтому их указывают сразу при заказе — в конфигураторе или в письме менеджеру.
Заводская опция
Т-рама (BM)
Штатив с коллектором для сушки в колбах; комплектацию и параметры сообщит менеджер
Что входит в поставку
Комплект поставки
✓ Лиофильная сушилка выбранной модели
✓ Вакуумный насос
✓ Лотки и полки; в исполнениях М — манифольд с колбами, в исполнениях У — механизм укупорки
✓ Сетевой кабель
✓ Паспорт с руководством по эксплуатации и гарантийный талон
Гарантия и документы
✓ Сервис в гарантийный период и после него
✓ Сроки и условия гарантии сообщит менеджер
Вопросы и ответы
Как устроена лиофильная (сублимационная) сушка?+
Образец замораживают и сушат под вакуумом: лёд испаряется, не переходя в воду, — это сублимация. Процесс называют лиофилизацией, а прибор — лиофилизатором или сублимационной сушилкой. Высушенный продукт сохраняет структуру и биохимические свойства, хорошо хранится и восстанавливается водой.
Какая разница между четырьмя моделями?+
Разница в камере. ЛС-Н10Б — обычная камера с 4 полками Ø200 мм (0.12 м²). ЛС-Н10БУ — камера с укупоркой пробок in-situ. ЛС-Н10БМ — полки плюс манифольд для колб. ЛС-Н10БУМ — укупорка и манифольд одновременно.
У вариантов с укупоркой полки 0.08 м² (3 полки Ø180 мм), потому что часть камеры занимает прижимной механизм. Остальные параметры у четырёх моделей одинаковые.
Что значит укупорка пробок in-situ?+
In situ по-латыни значит «на месте»: пробки закрывают прямо в камере, флаконы не достают. Прижимной шток опускает пробки под вакуумом сразу после сушки, и препарат не соприкасается с воздухом. Такая укупорка есть в ЛС-Н10БУ и ЛС-Н10БУМ.
Что даёт манифольд?+
Манифольд с колбами позволяет сушить пробы в колбах одновременно с полками — удобно, когда препаратов много, а партии маленькие. Он есть в ЛС-Н10БМ и ЛС-Н10БУМ.
Для чего холодная ловушка и насколько она холодная?+
Холодная ловушка, или конденсатор, — охлаждаемая ёмкость, на которой намерзает пар из образца. Она не пускает влагу в вакуумный насос.
Ловушка охлаждается до −60 °C без нагрузки.
Сколько льда набирает ловушка?+
За цикл набирается 4 кг льда; предельный вакуум ≤ 5 Па без нагрузки.
Надо ли покупать вакуумный насос отдельно?+
Нет, насос входит в поставку. Он включается только после охлаждения ловушки, поэтому не работает с тёплой ловушкой и влажным воздухом.
Какое нужно питание и сколько места?+
220 В, 50 Гц, мощность 680 Вт. Настольная установка 600 × 440 × 480 мм массой 50 кг.
Как оформить заказ и получить цену?+
Нажмите «Составить спецификацию», и мы пришлём коммерческое предложение со стоимостью, сроком поставки и условиями оплаты. Цена зависит от исполнения и опций; доставляем по всей России.
Какими документами подтверждается соответствие?+
На оборудование серии оформлены документы о соответствии требованиям безопасности.
Для продажи в России и странах ЕАЭС на сушилку оформляется декларация по ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Паспорт, инструкция по эксплуатации, документы о соответствии
Сервис
Поддержка и ЗИП
Под заказ: комплектующие, вакуумные насосы, ЗИП
* Фотографии на сайте могут не совпадать с поставляемым изделием: вид зависит от конфигурации, типоразмера и комплектации. Площадь полок, температура ловушки, вакуум и насос определяются исполнением — точные значения приведены в таблице «Технические характеристики».
** Производитель вправе менять характеристики и комплектацию без отдельного уведомления. Перед заказом сверьте данные с менеджером.
