Лотки с ячейками раскладывают компоненты и модули по позициям: каждая деталь в своей ячейке, комплект виден сразу. К ним — разделитель длиной 415 мм.
Модели и артикулы
Что это за серия

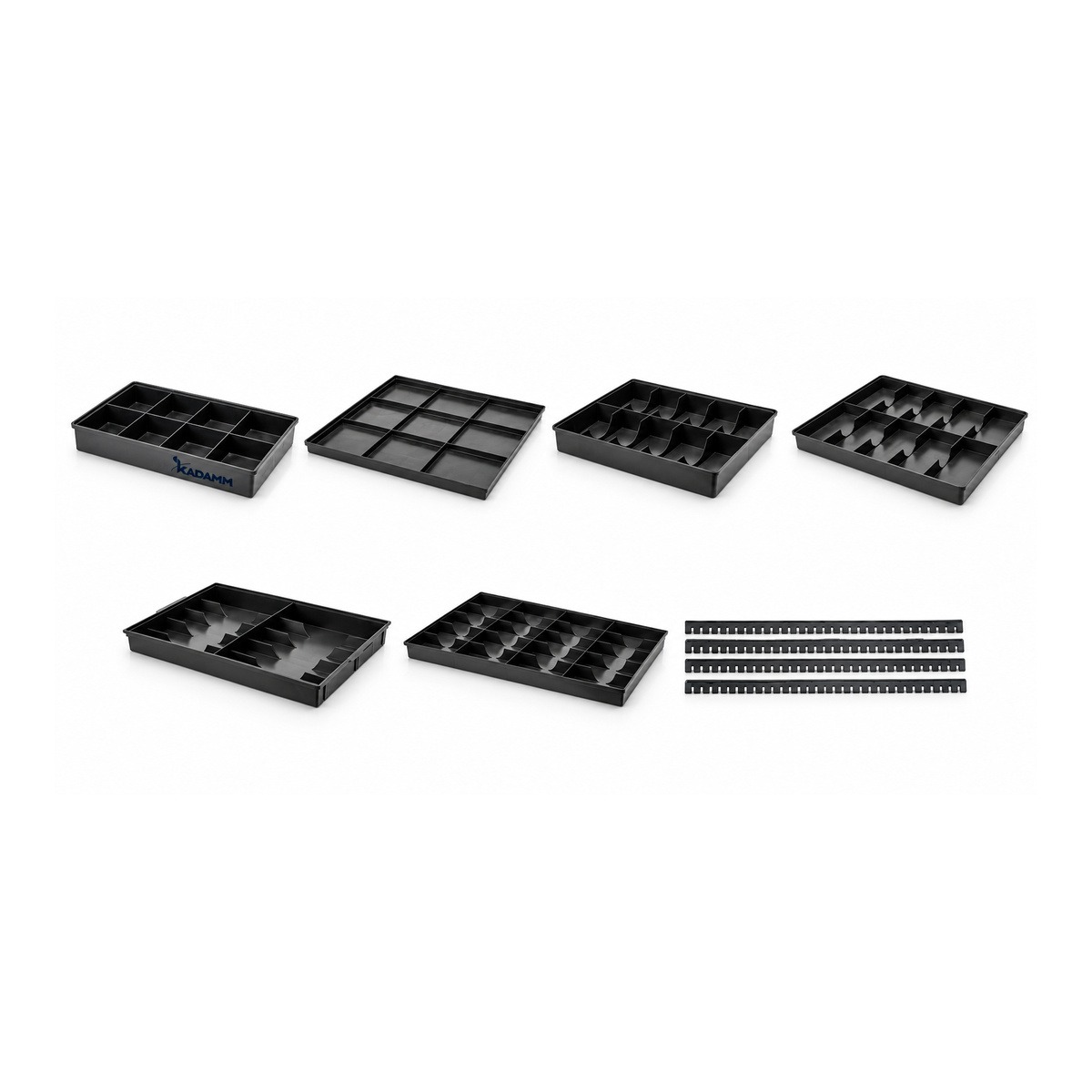

Лоток с ячейками КАДАММ КНТ-ЛЯ — инструмент комплектации. На складе в ячейки раскладывают компоненты на одно изделие, монтажник получает готовый комплект и сразу видит, если чего-то не хватает. Так же раскладывают снятые при ремонте детали, модули перед установкой, образцы на испытания.
Раскладку выбирают по деталям. Лоток 200×120×27 мм с ячейками 54×46 мм — для мелочи; 315×315×20 мм с ячейками 100×100×9 мм — для плоских модулей и микросхем в один слой; 320×290×45 и 322×295×26 мм с ячейками 138–140×60 мм — для разъёмов, реле, катушек; длинные ячейки 210×55 мм лотка 455×310×40 мм — для планок и шлейфов; 515×315×32 мм с ячейками 125×60 мм — комплект на изделие покрупнее.
Лотки 315, 320 и 322 мм — проводящие, 1×10⁴–1×10⁶ Ω. Лотки 200, 455 и 515 мм по заказу изготавливают на рабочую температуру до 180 °C. Разделитель КНТ-РЛ (415×20 мм, 19,8 г, 1×10⁴–1×10⁶ Ω) делит лоток на собственные секции.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ КНТ-ЛЯ200 | КАДАММ КНТ-ЛЯ315 | КАДАММ КНТ-ЛЯ320 | КАДАММ КНТ-ЛЯ322 |
|---|---|---|---|---|
| Наружные размеры | 200×120×27 мм | 315×315×20 мм | 320×290×45 мм | 322×295×26 мм |
| Ячейка | 54×46×20 мм | 100×100×9 мм | 138×60×37 мм | 140×60×20 мм |
| Поверхностное сопротивление | — | 1×10⁴–1×10⁶ Ω | ||
| Рабочая температура | до 180 °C (опция) | — | ||
| Масса | 120 г | 350 г | 450 г | 355 г |
| Параметр | КАДАММ КНТ-ЛЯ455 | КАДАММ КНТ-ЛЯ515 | КАДАММ КНТ-РЛ |
|---|---|---|---|
| Наружные размеры | 455×310×40 мм | 515×315×32 мм | 415×20 мм |
| Ячейка | 210×55×30 мм | 125×60×22 мм | — |
| Поверхностное сопротивление | — | 1×10⁴–1×10⁶ Ω | |
| Рабочая температура | до 180 °C (опция) | — | |
| Масса | 800 г | 760 г | 19,8 г |
Заводские опции
Сферы применения
Почему выбирают
Видно недостачу. Пустая ячейка сразу заметна.
Раскладка под детали. Шесть вариантов ячеек.
Свои секции. С разделителем.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
