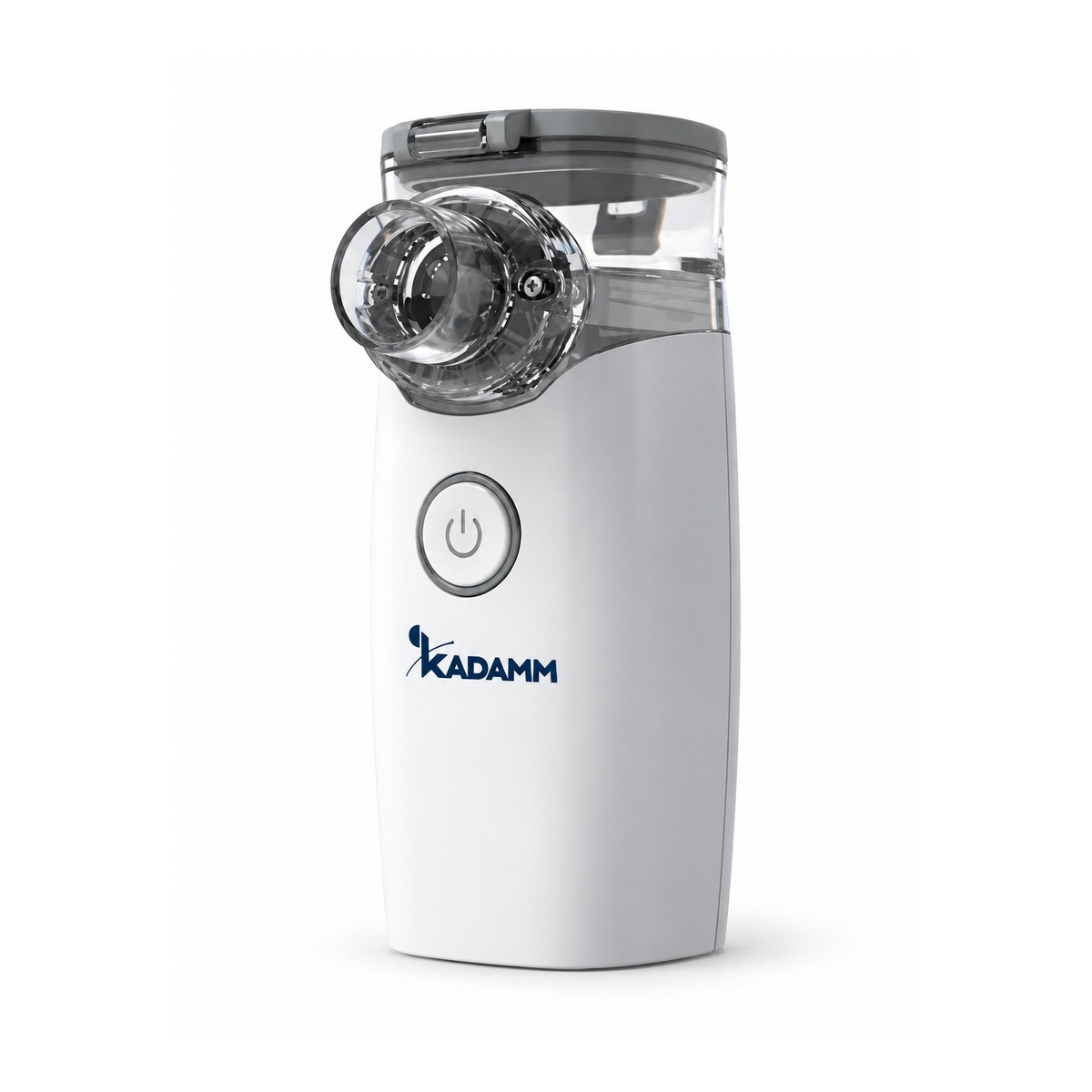

КАДАММ АЭТ-01 — генератор тумана для визуальной проверки направления потоков в боксе
Небольшой прибор с ультразвуковой сеткой-распылителем. Даёт заметную струю тонкого аэрозоля — по ней видно, куда идёт воздух в проёме бокса и ламинарного шкафа и как опускается поток внутри.
Ультразвуковая сетка-распылительПитание от двух AAУправление одной кнопкойВыключается сам, когда нет жидкости
▤
Составьте спецификацию под вашу лабораторию1 модель и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
КАДАММ АЭТ-01 — генератор аэрозоля, который держат в руке; распыляет он через ультразвуковую сетку. Пьезоэлемент колеблется на частоте порядка 110 кГц и проталкивает жидкость сквозь мельчайшие отверстия сетки, а на выходе получается ровная струя тонких капель: мельче 5 мкм не меньше 90 % из них, расход — от 0,25 мл/мин. Капли такого размера долго висят в воздухе и движутся вместе с ним, поэтому поток становится видимым.
У бокса биологической безопасности прибор нужен прежде всего для того, чтобы увидеть потоки глазами. Струю проводят вдоль всего проёма: аэрозоль обязан затягиваться внутрь и нигде — ни по краям, ни над стеклом — не выбиваться в помещение. В рабочей зоне так же проверяют, что воздух опускается вертикально, без вихрей и застойных участков у стенок, и расходится у передней решётки. Наши инженеры рекомендуют такой тест после монтажа и переноса бокса, после смены фильтров и всякий раз, когда защита оператора вызывает вопросы.
Количественную проверку целостности фильтров HEPA/ULPA этим прибором не провести: для неё требуются генератор полидисперсного аэрозоля, производительность которого выше на порядки, и аэрозольный фотометр либо счётчик частиц. Управление сведено к одной кнопке; индикаторы показывают питание и разряд батарей, а при пустом резервуаре прибор отключается сам. Питается он от двух батареек AA или от адаптера 5 В. Какие жидкости можно заливать, сообщит менеджер.
Где применяют. Визуальный контроль входящего и нисходящего потока в любых боксах биологической безопасности КАДАММ: класса II (ББК-А2, ББК-А2С, ББК-Б2 и другие), класса I (ББК-1) и цитотоксических ББК-ЦТ. Тем же способом проверяют, куда идёт воздух в ламинарных шкафах ЛАМ, ПЦР-боксах, боксах КМШ, у ФФУ и в шлюзах чистых помещений. Скорость в цифрах даст анемометр АНМ-40, класс чистоты — счётчики частиц СЧЧ.
Как устроена серия
Ультразвуковая сеткаТонкий аэрозоль без подогрева и без компрессора.
Капли < 5 мкмНе меньше 90 % капель мельче 5 мкм, поэтому они движутся вместе с воздухом.
Подача без перерывовСтруя идёт равномерно, пока обходите весь проём.
Управление кнопкойВключили — работает, никаких настроек.
Защита от работы всухуюБез жидкости генератор выключается сам.
Два варианта питанияПара батареек AA либо сетевой адаптер 5 В.
Технические характеристики
Параметр
КАДАММ АЭТ-01
Принцип
ультразвуковой генератор аэрозоля с сетчатым распылителем
Размер частиц
не менее 90 % частиц мельче 5 мкм
Расход жидкости
≥0,25 мл/мин
Рабочая частота
110 кГц ± 10 %
Подача аэрозоля
непрерывный
Органы управления
одна кнопка
Индикаторы
питание, разряд батарей
Защитные функции
автоотключение при отсутствии жидкости
Источник питания
2 батареи AA или адаптер DC 5 В
Что в коробке
кабель адаптера, насадка-маска
Вес брутто
0,2 кг
Какие рабочие жидкости допустимы и каковы размеры упаковки, сообщит менеджер. Количественно проверять целостность фильтров HEPA/ULPA этим прибором нельзя.
Аксессуары и контрольные приборы
Приборы, которые дают проверке бокса цифры. Отмеченное войдёт в заявку вместе с генератором аэрозоля.
Спецификация КАДАММ АЭТ-01Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Пуск боксаУбедиться глазами, что по всей ширине проёма воздух уходит внутрь.
Смена фильтровПроверить, что нисходящий поток ровный и застойных зон нет.
Инструктаж персоналаПоказать, как руки и предметы в проёме сбивают поток.
Чистые помещенияКуда идёт воздух у ФФУ, в шлюзах и в дверных проёмах.
Зачем он в лаборатории
Поток виден. Место, где нарушена защита, находят глазами.
Не нужен компрессор. Распыление ультразвуком, питание от батареек, никакого нагрева.
Тонкий аэрозоль. Капли мельче 5 мкм не падают сразу, а уходят с потоком.
Лёгкий. Вместе с упаковкой весит 0,2 кг, у проёма его ведут одной рукой.
Без настроек. Одна кнопка, а при пустом резервуаре прибор отключится сам.
Вопросы и ответы
Подойдёт ли генератор для теста целостности HEPA-фильтра?+
Не подойдёт. Для количественной проверки нужны мощный генератор аэрозоля и фотометр или счётчик частиц, а АЭТ-01 предназначен только для того, чтобы увидеть направление потоков.
Как проводить проверку проёма?+
Запустите бокс, подождите, пока он выйдет на рабочий режим, и опустите стекло в рабочую позицию. Проведите струёй снаружи в нескольких сантиметрах от проёма: по краям, посередине и вдоль верхней кромки. Аэрозоль должен целиком затягиваться внутрь.
Чем заправлять прибор?+
Перечень допустимых жидкостей назовёт менеджер. Когда проверка закончена, столешницу бокса обрабатывают по принятому в лаборатории регламенту.
Какие приборы взять в дополнение?+
Для скорости потоков — анемометр АНМ-40, для класса чистоты рабочей зоны — счётчик частиц СЧЧ-083С или СЧЧ-330, для освещённости и уровня шума — ЛКС-603 и ШУМ-108.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
